1.5.2 高压电控总成连接端子数据

高压电控总成64针和33针低压接插件针脚分布分别如图1-31、图1-32所示。

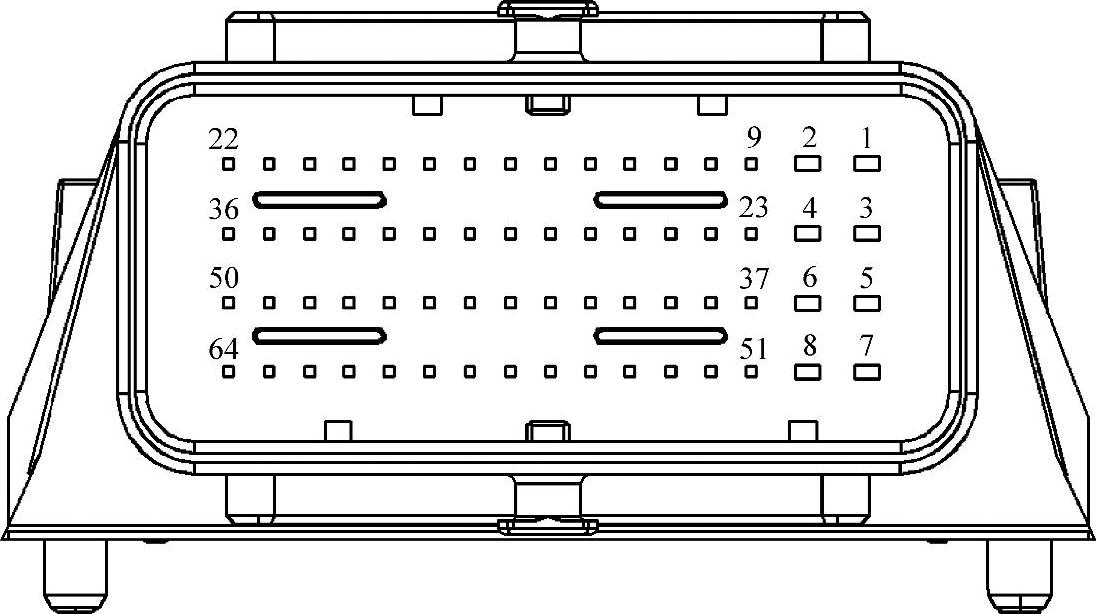

图1-31 64针低压接插件针脚分布

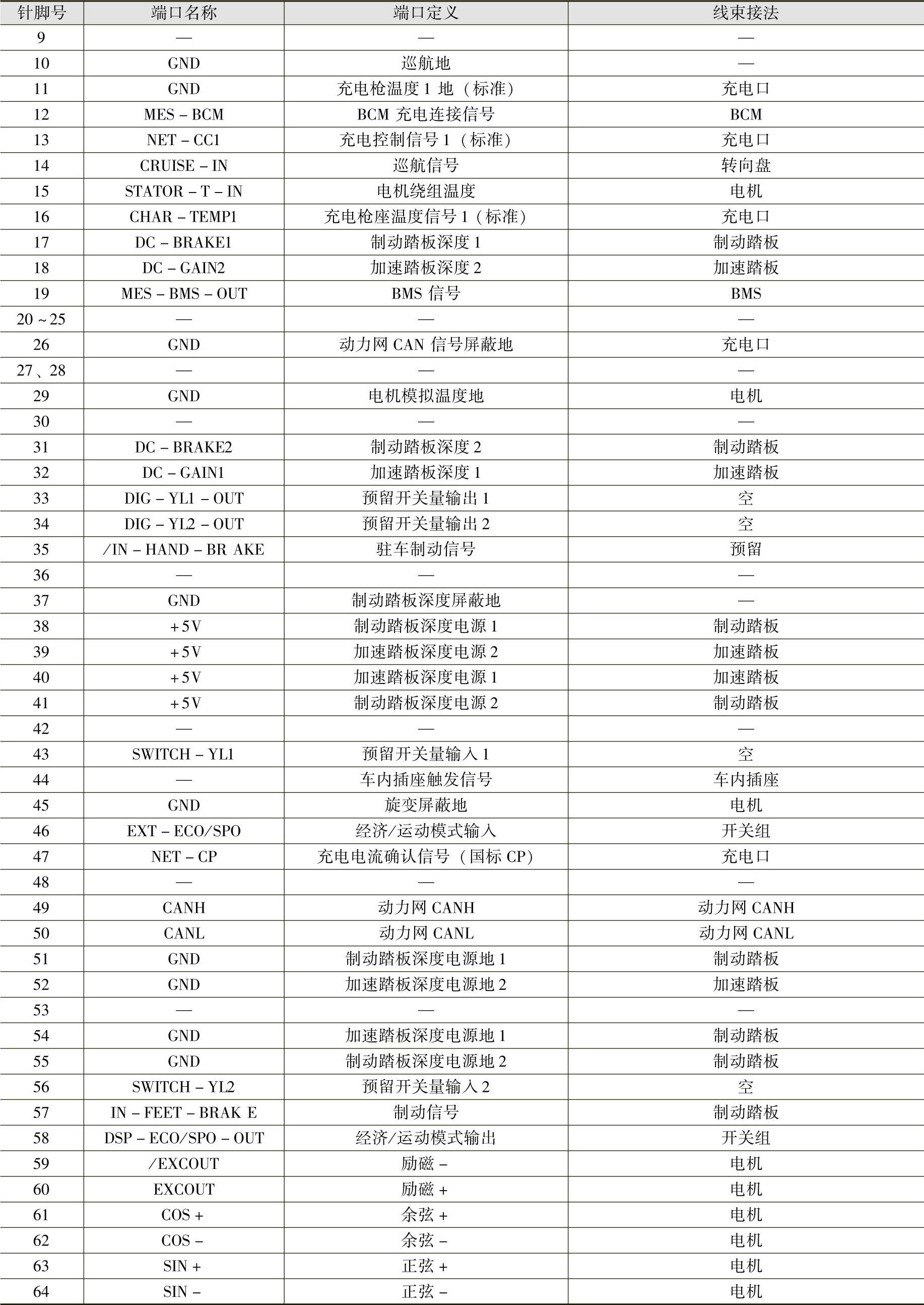

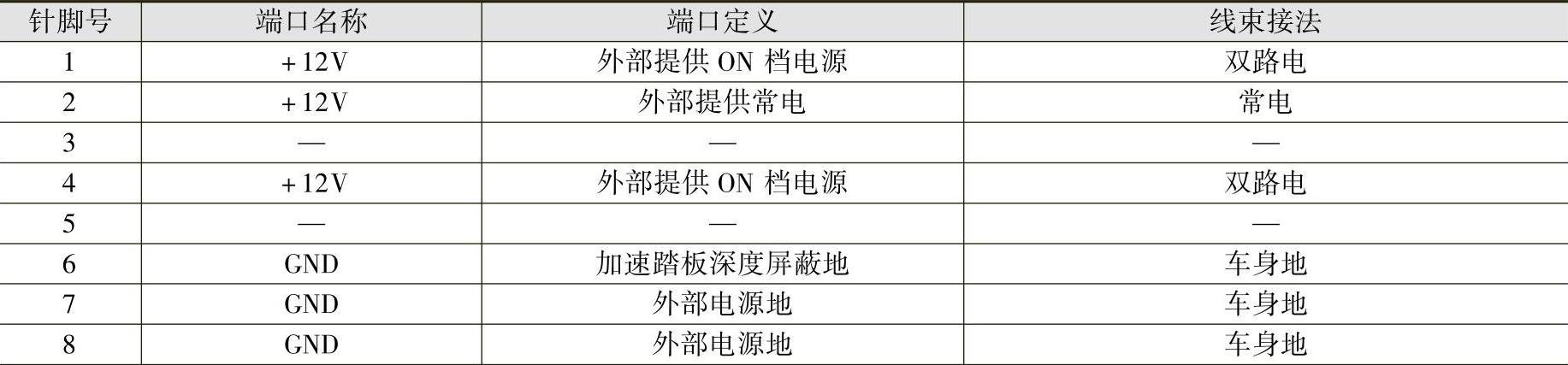

（续）

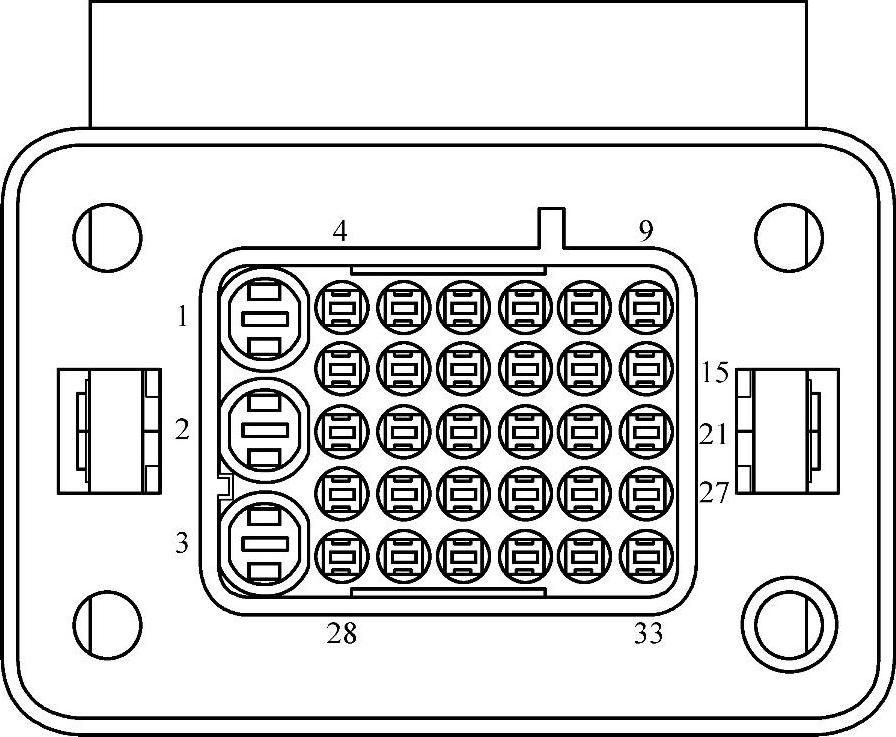

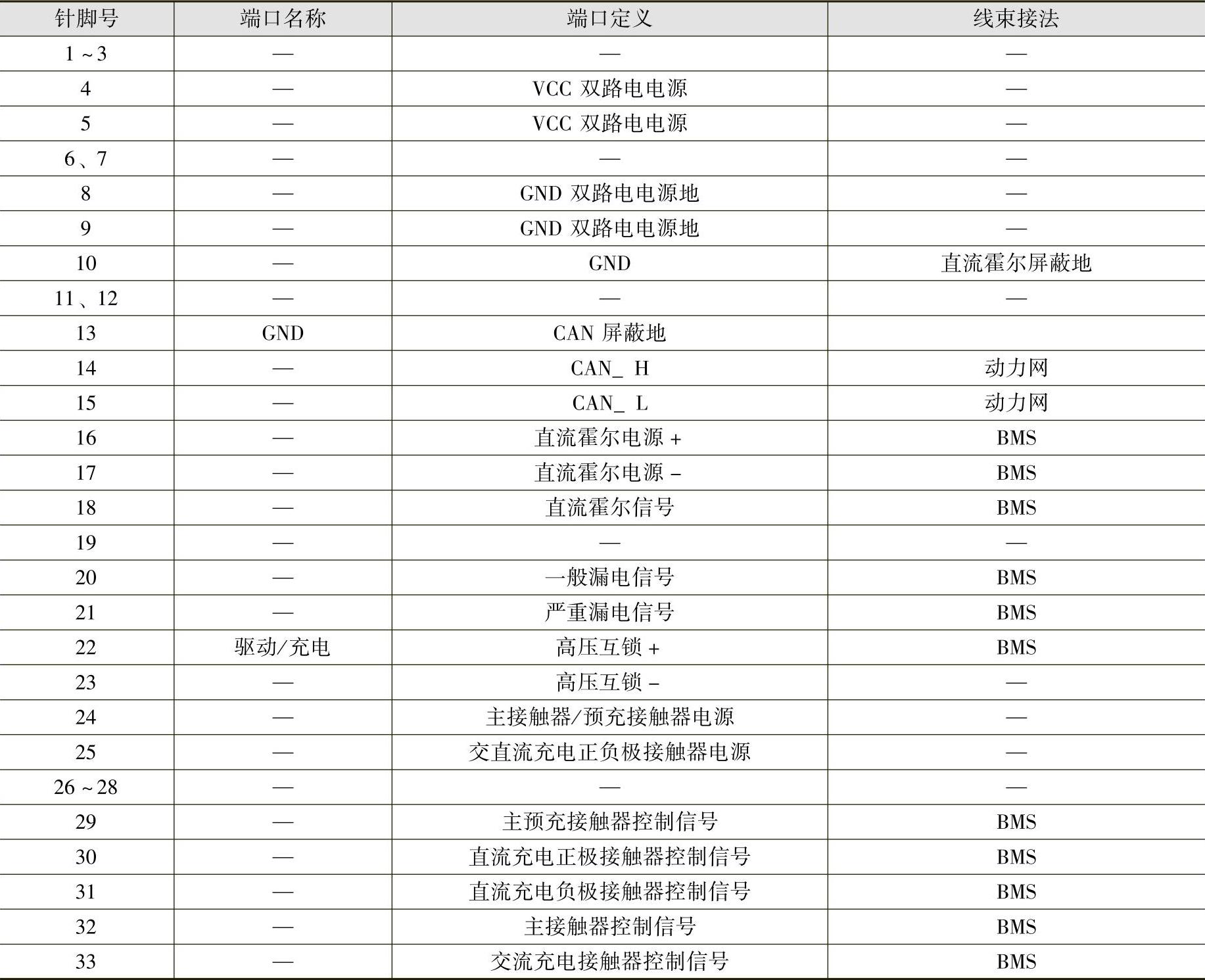

图1-32 33针低压接插件针脚分布
