2.3.4  PEB系统端子数据

2025年09月26日
版权
2.3.4 PEB系统端子数据

PEB系统低压接插件针脚分布如图2-11所示。充电机低压接插件针脚分布如图2-12所示。

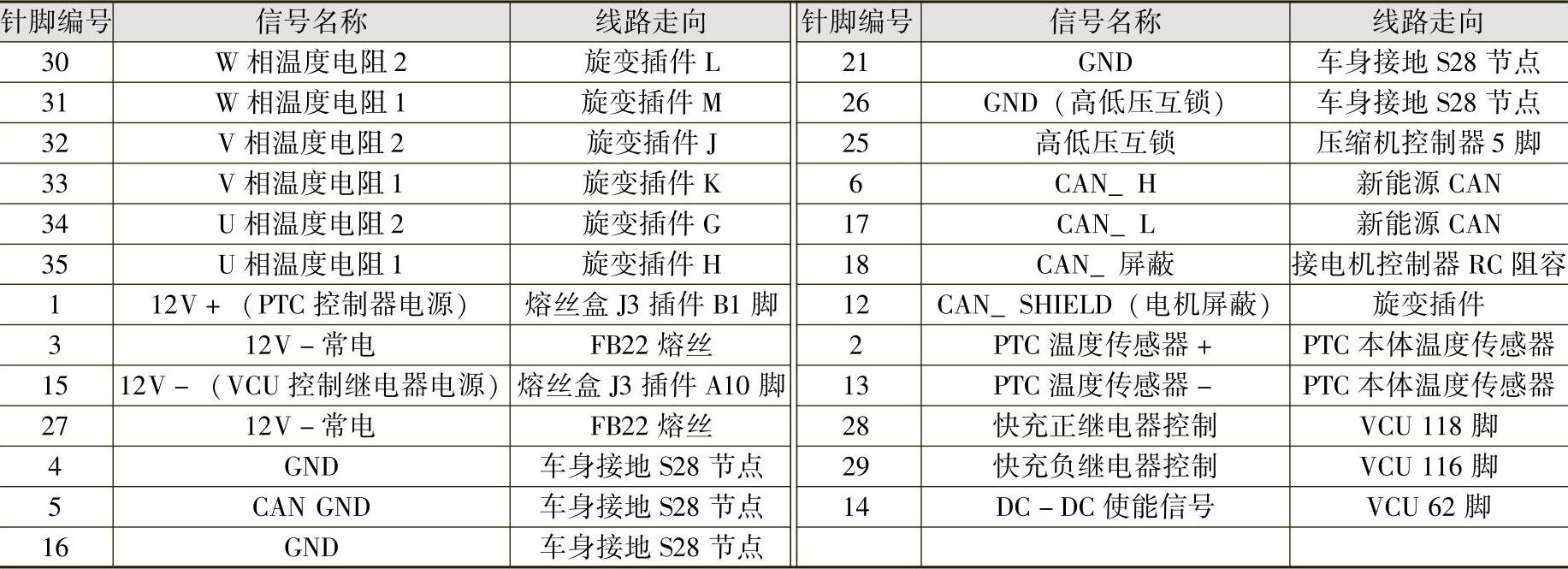

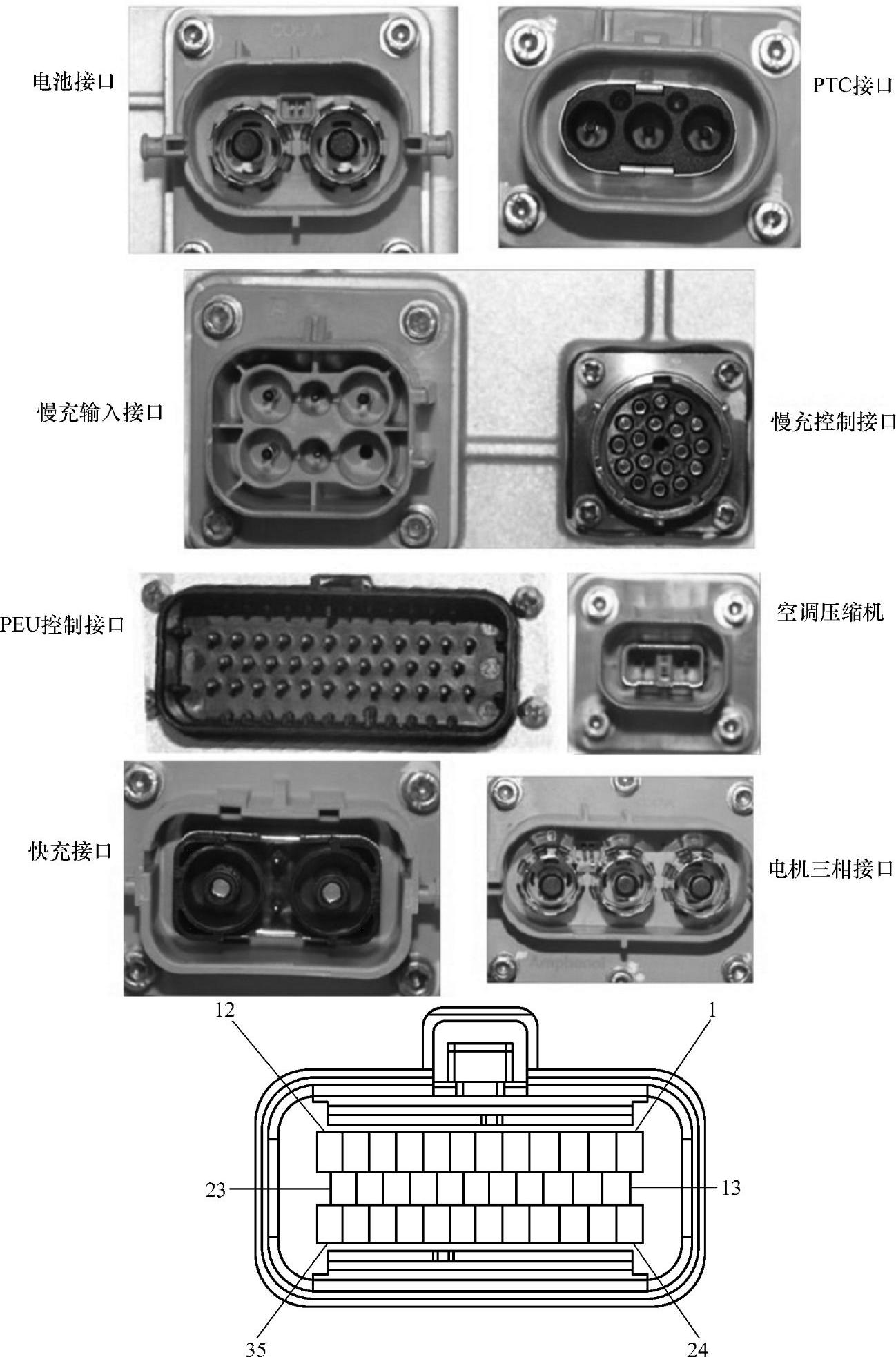

图2-11 PEB低压接插件针脚分布

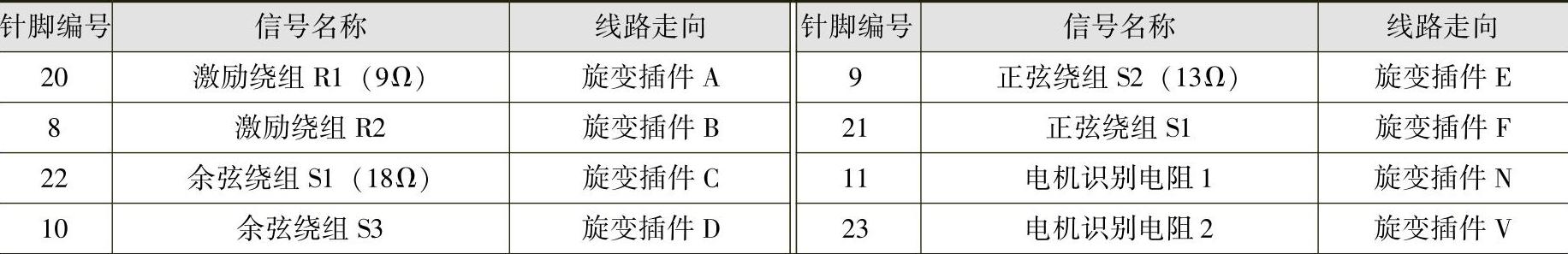

（续）

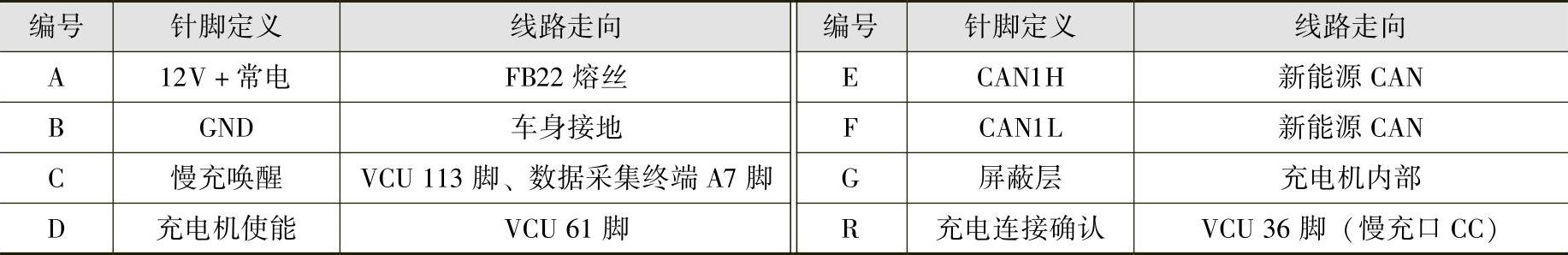

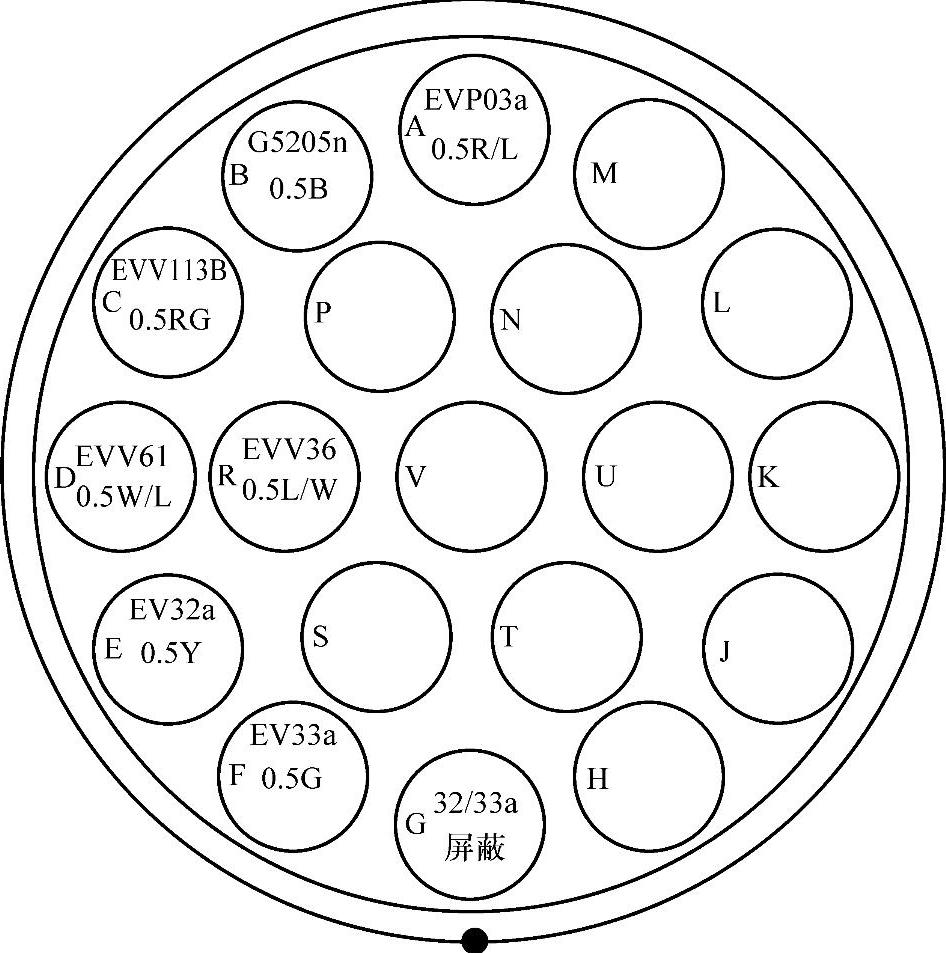

图2-12 充电机低压接插件针脚分布
