2.4.9  熔丝与继电器盒数据

2025年09月26日
版权
2.4.9 熔丝与继电器盒数据

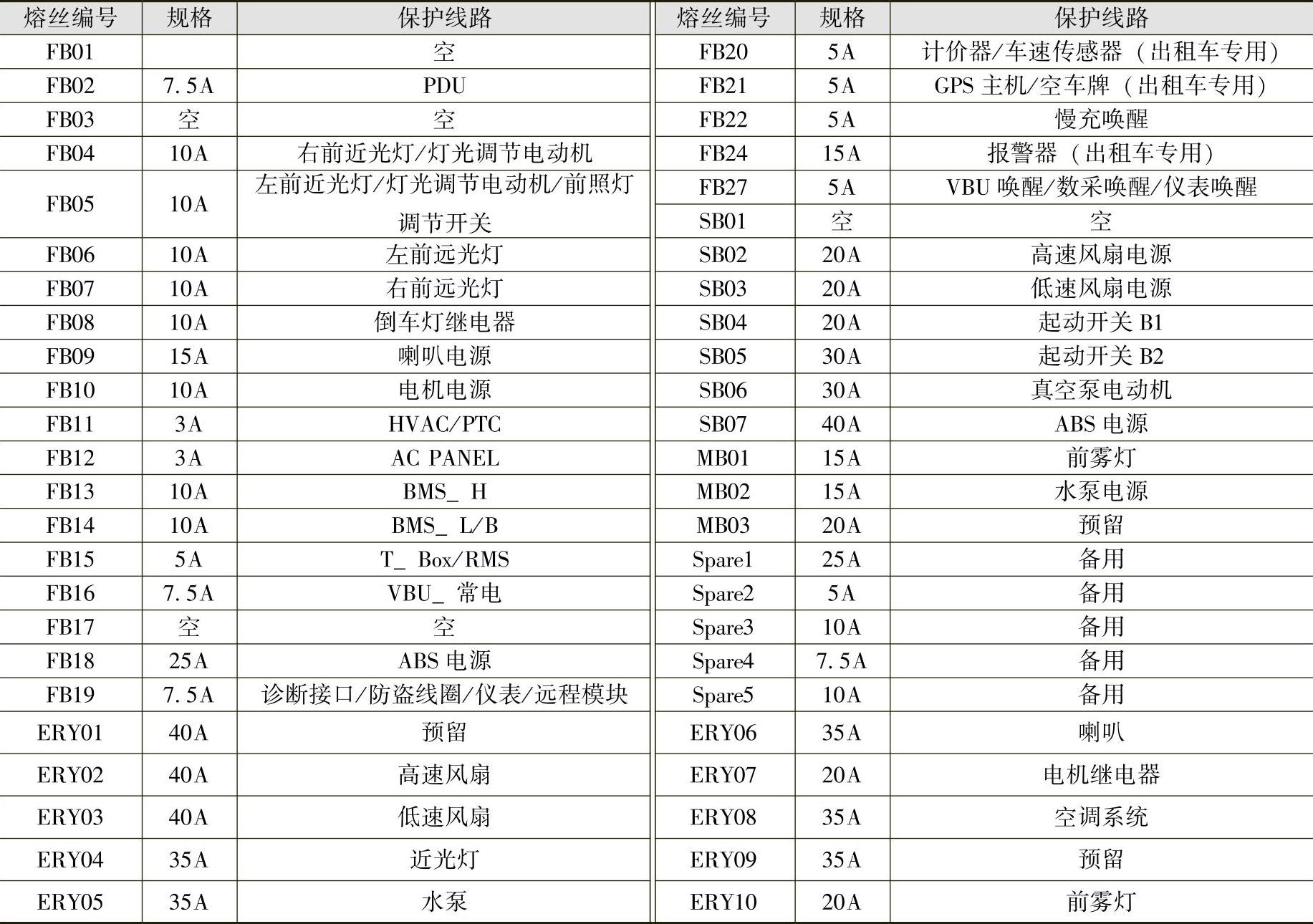

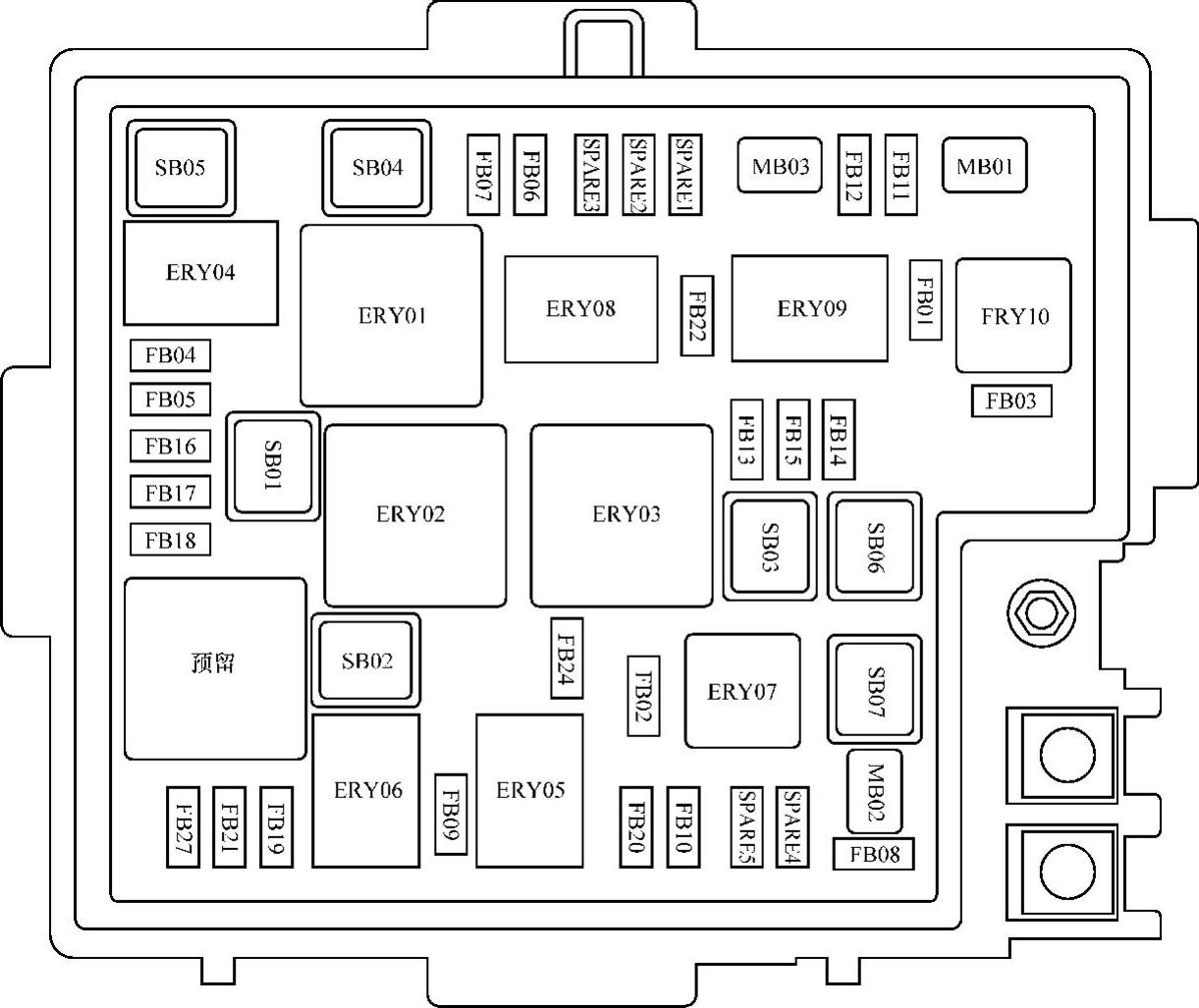

前机舱熔丝盒如图2-22所示。


图2-22 前舱熔丝盒

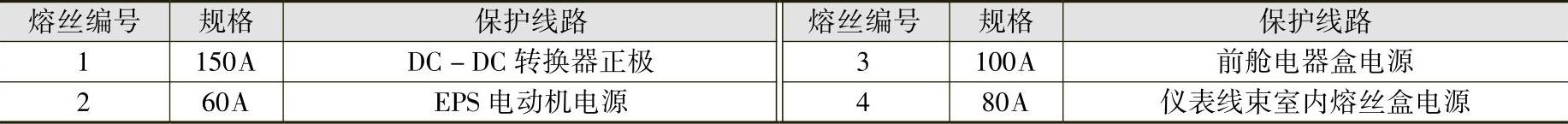

正极熔丝盒如图2-23所示。


图2-23 正极熔丝盒

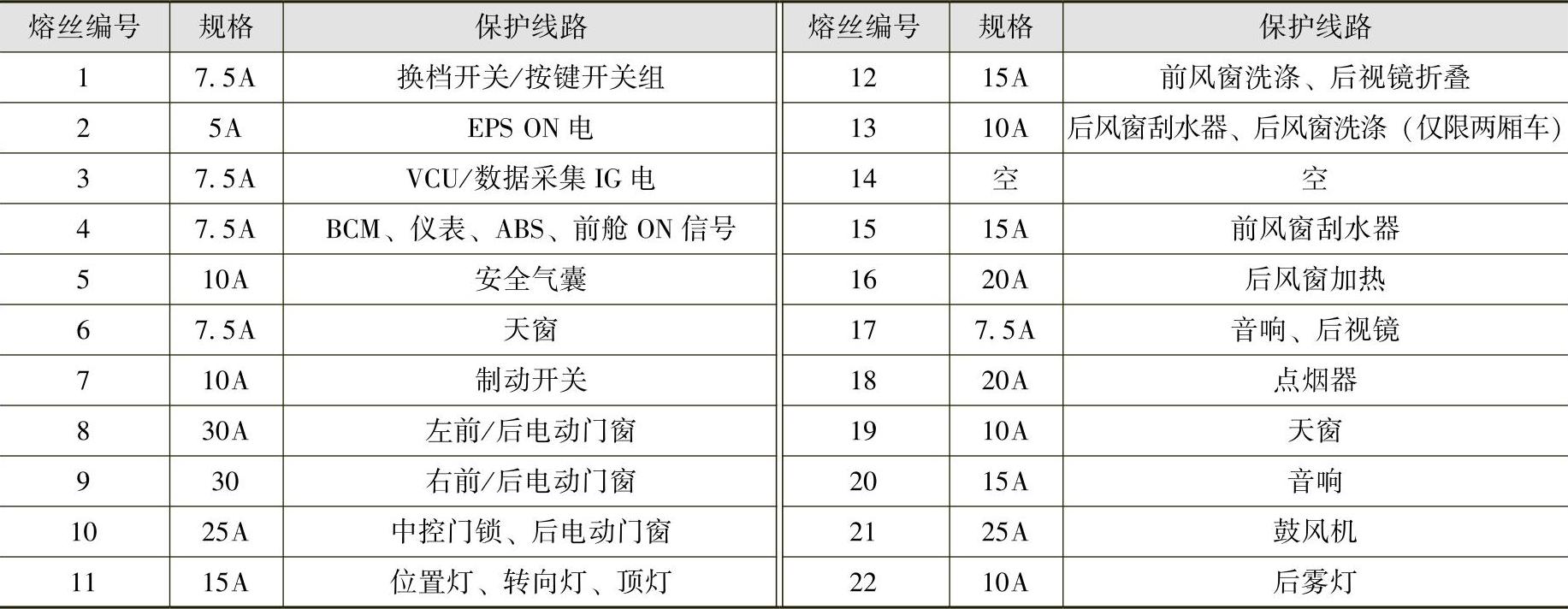

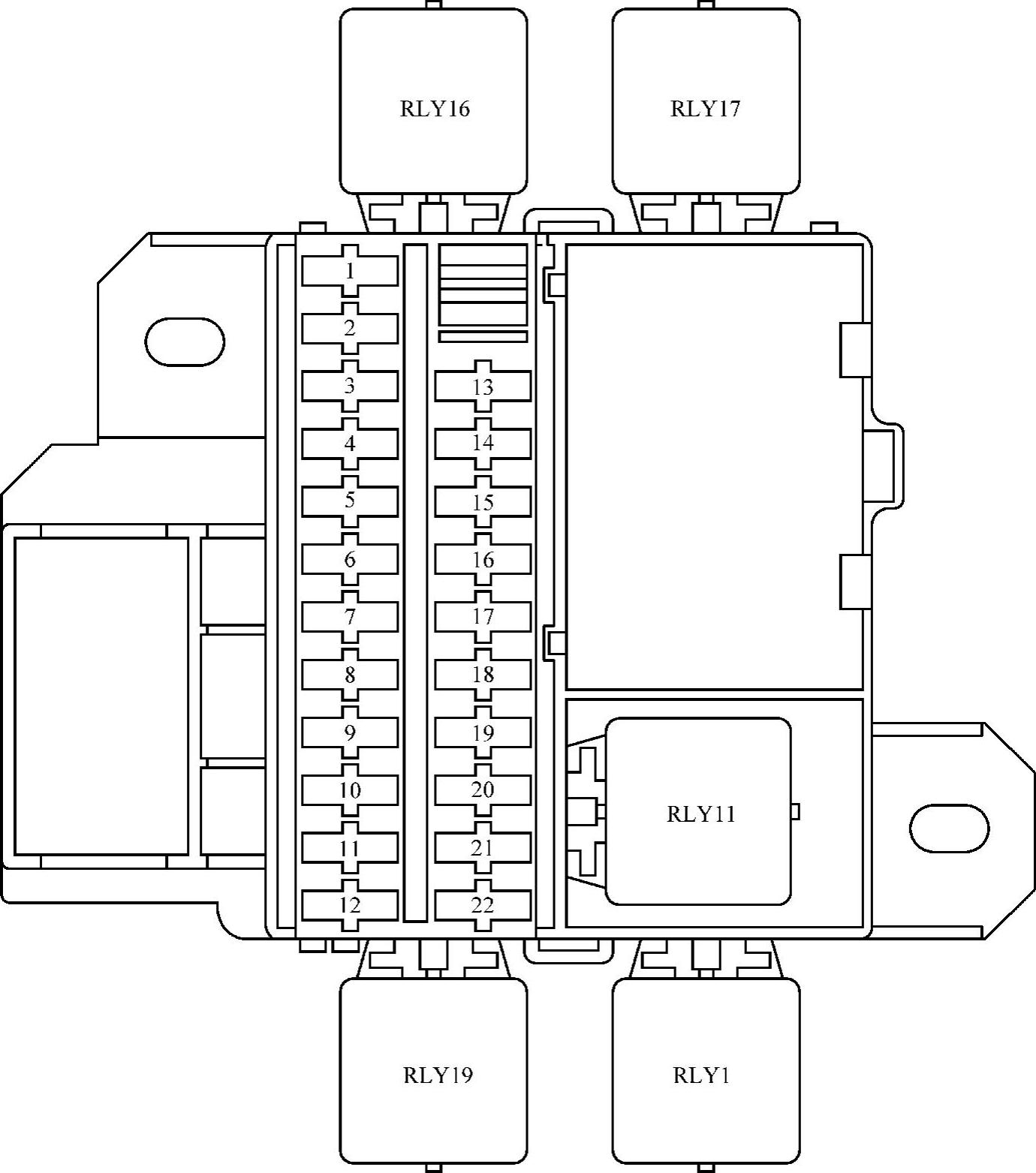

仪表板熔丝盒如图2-24所示。


图2-24 仪表板熔丝盒
