2.5.5 熔丝与继电器盒数据

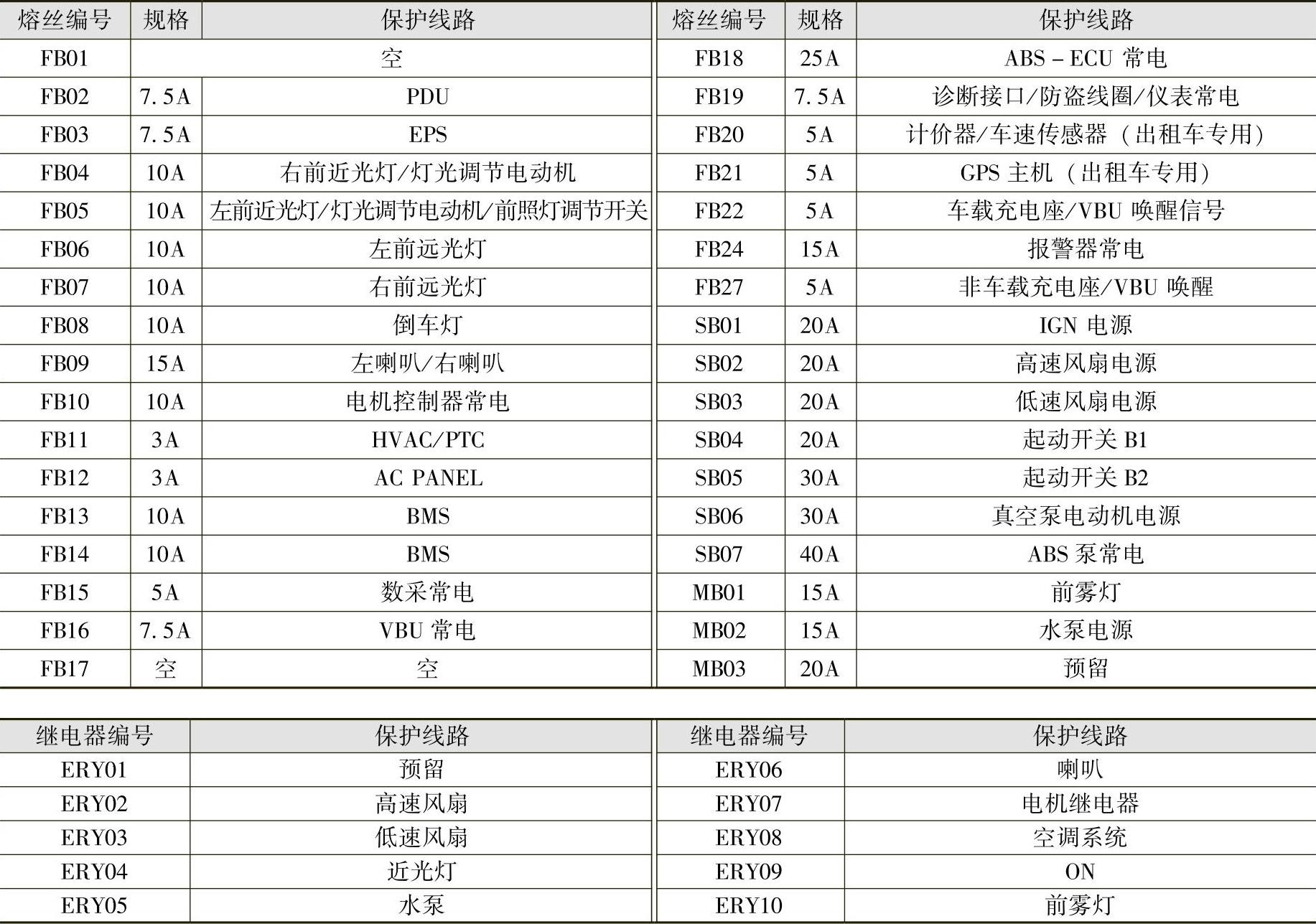

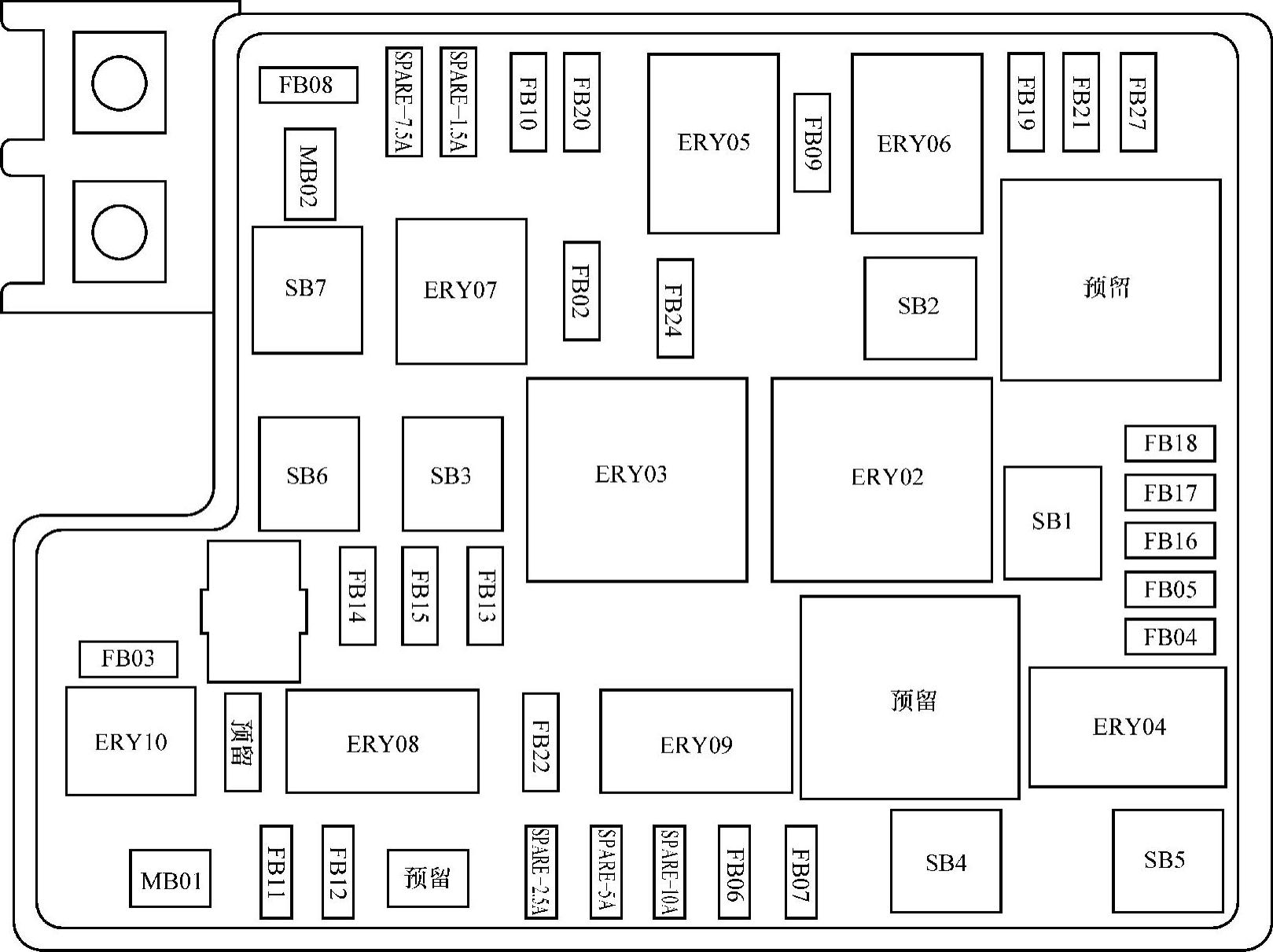

前机舱熔丝盒如图2-27所示。


图2-27 前机舱熔丝盒

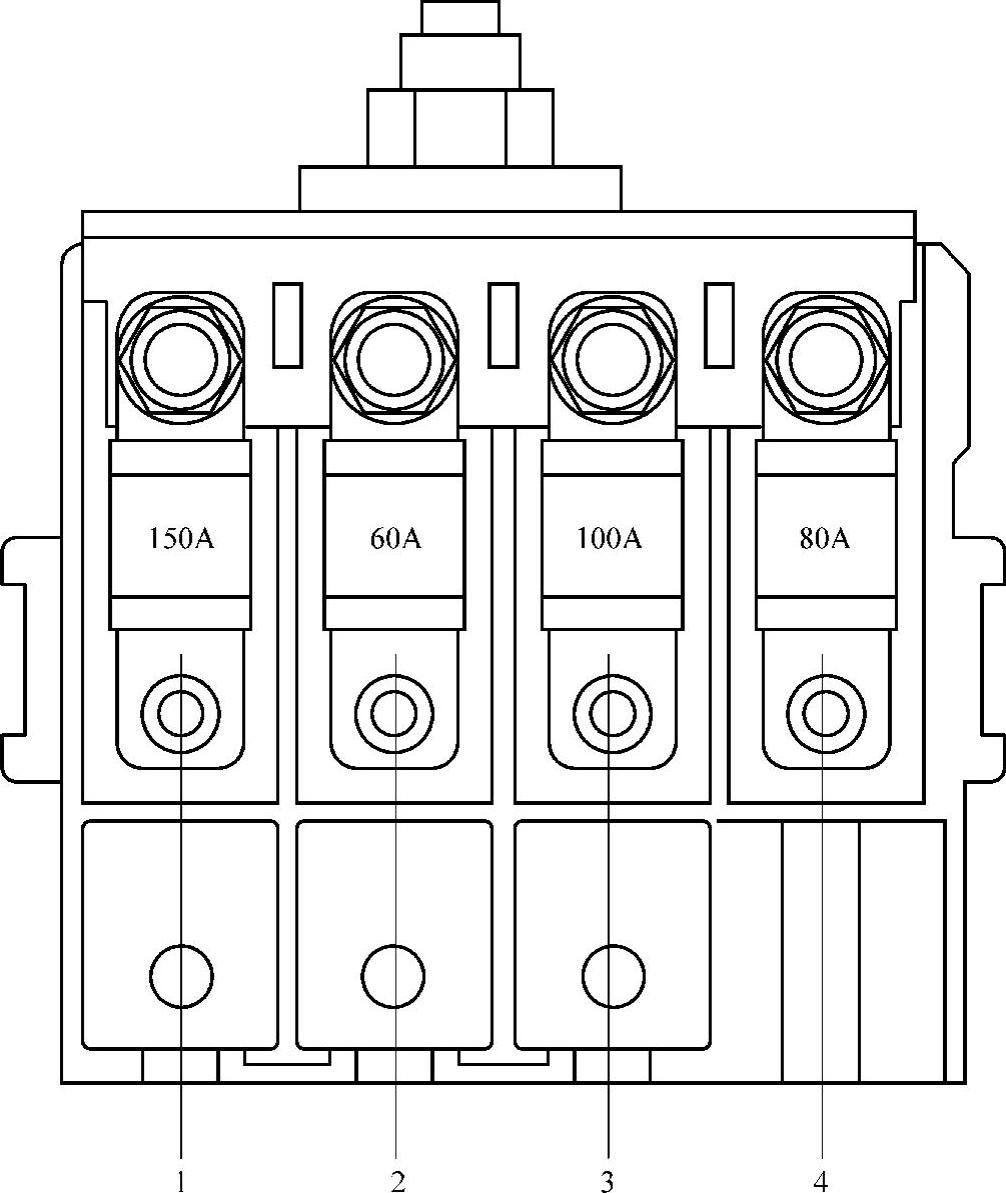

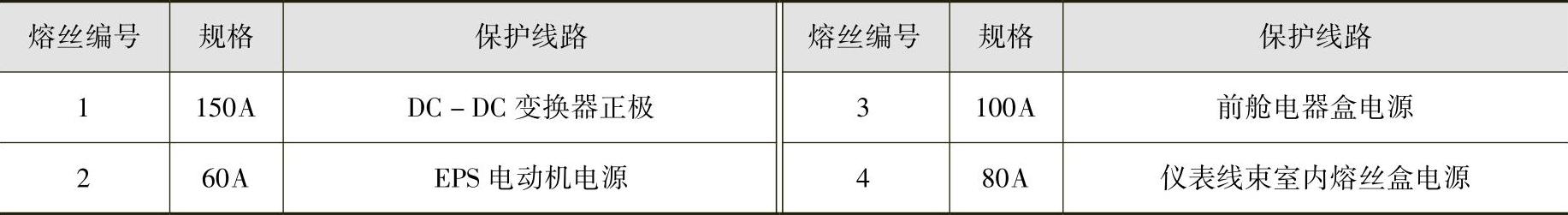

正极熔丝盒如图2-28所示。


图2-28 正极熔丝盒

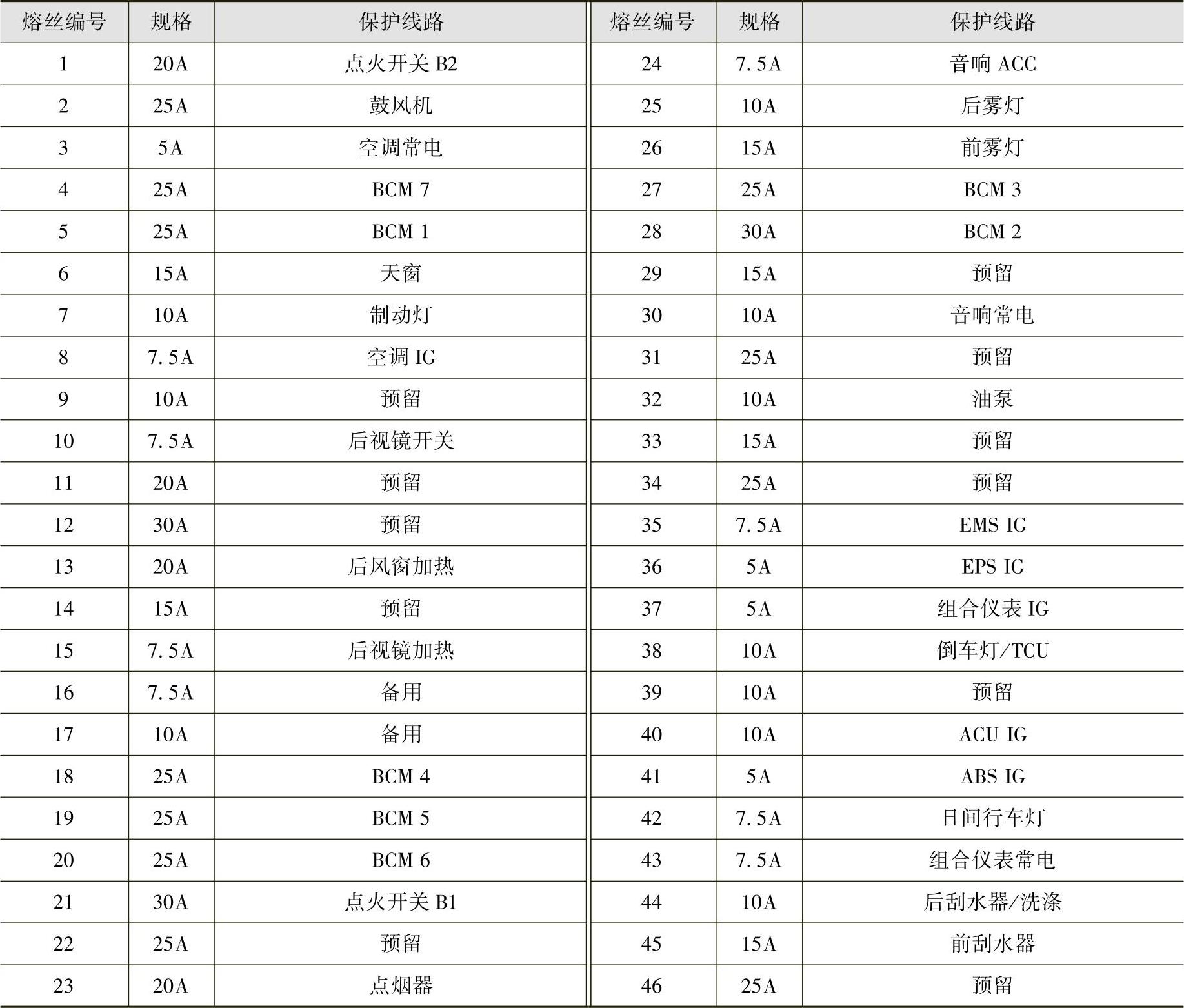

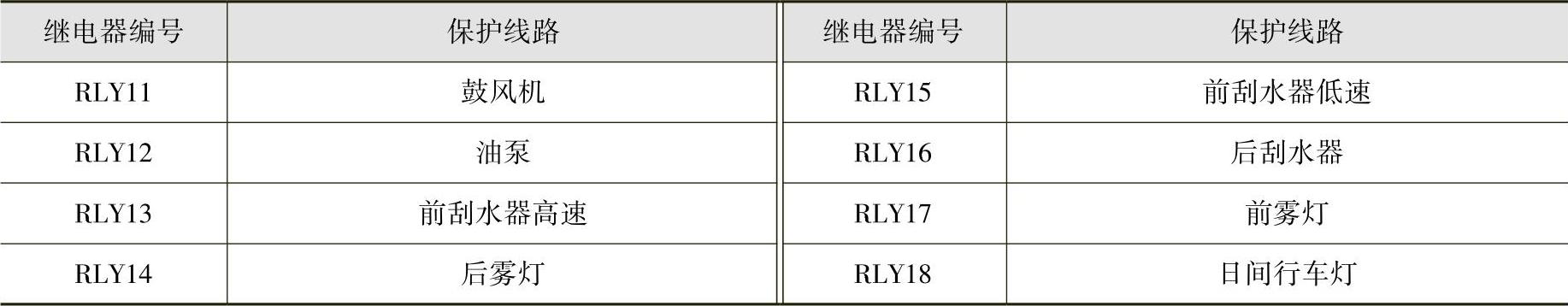

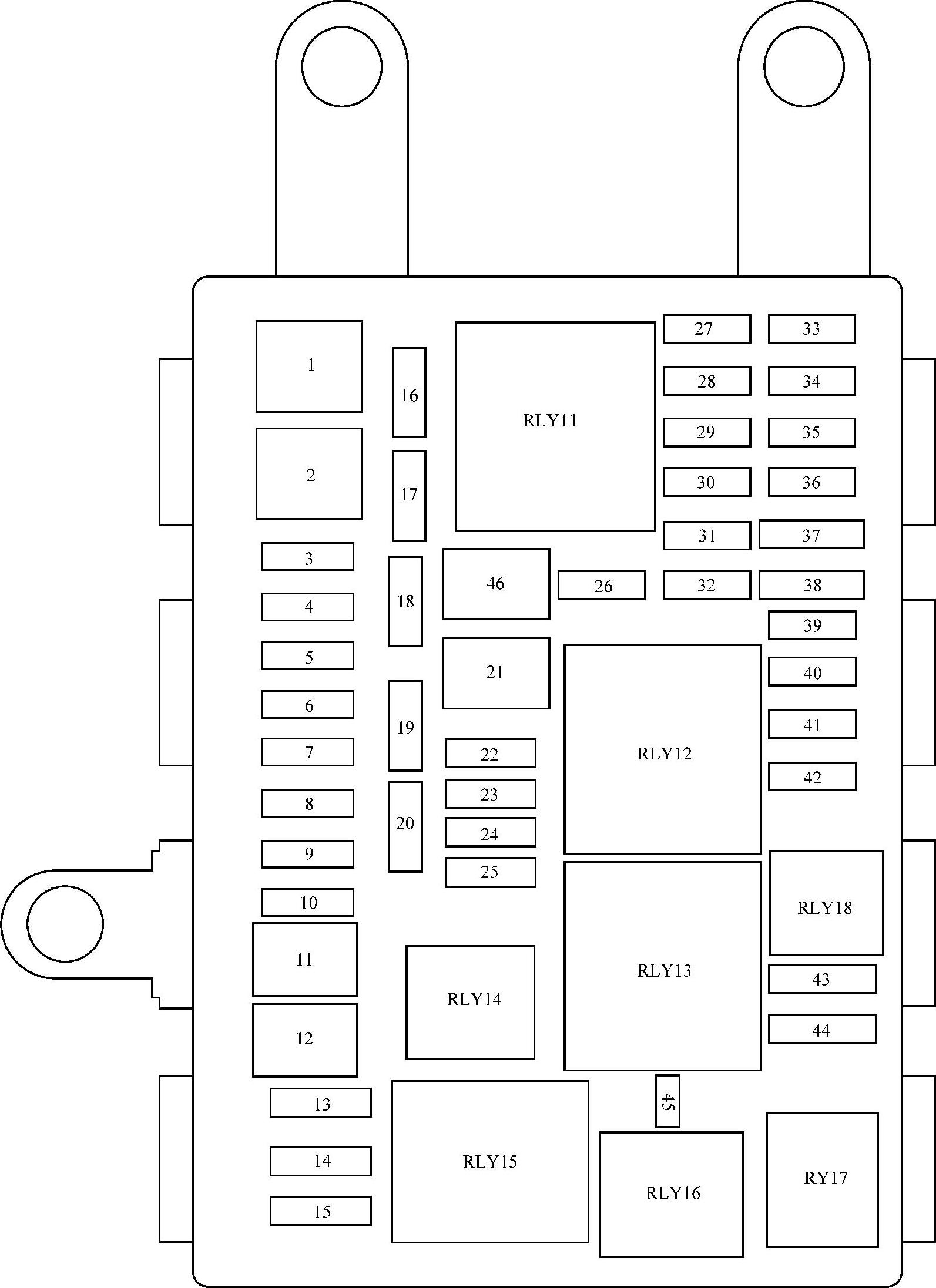

仪表板熔丝盒如图2-29所示。


图2-29 仪表板熔丝盒
