3.3.4  熔丝与继电器信息

2025年09月26日
版权
3.3.4 熔丝与继电器信息

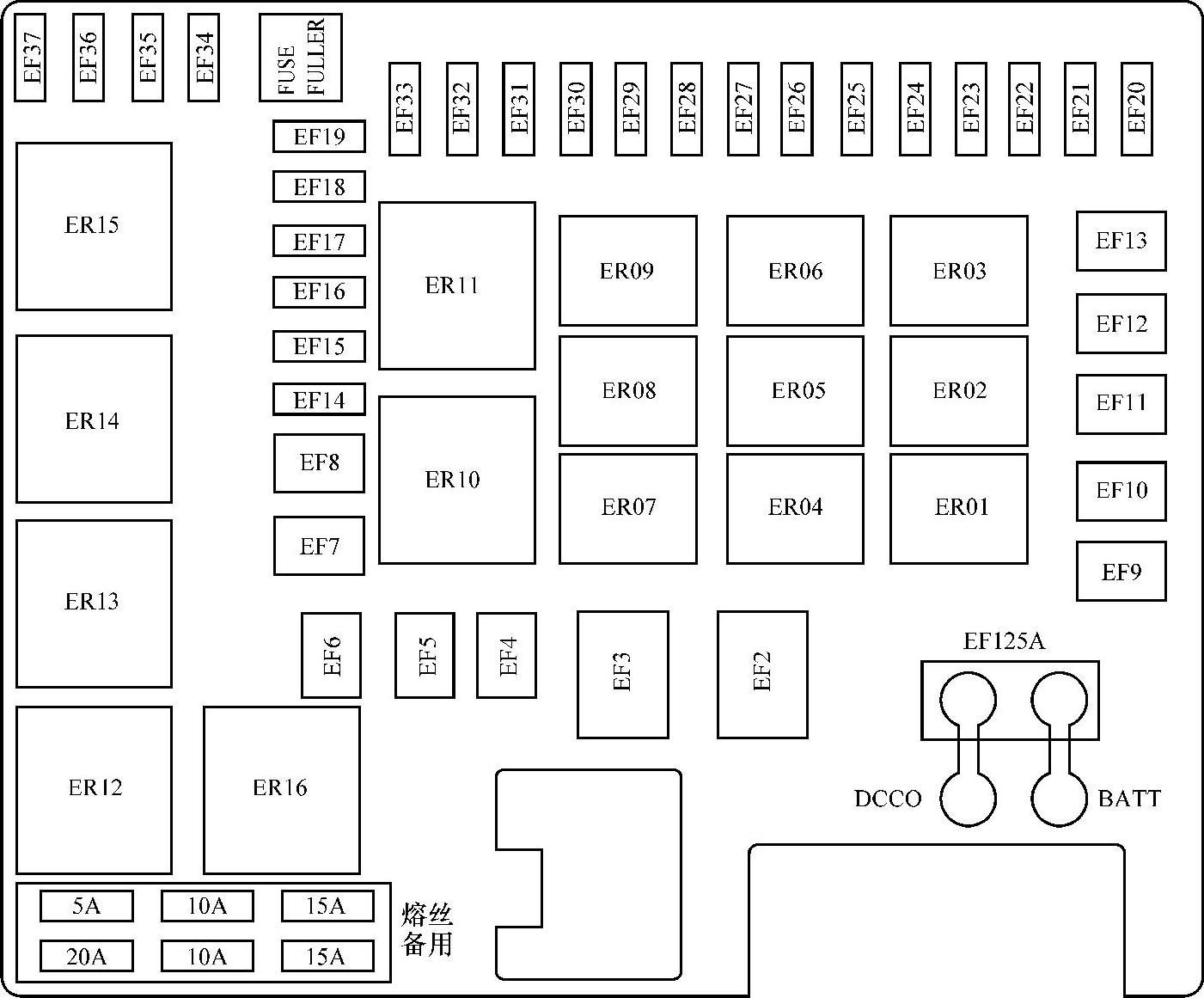

前舱电器盒如图3-7所示。


图3-7 前舱电器盒

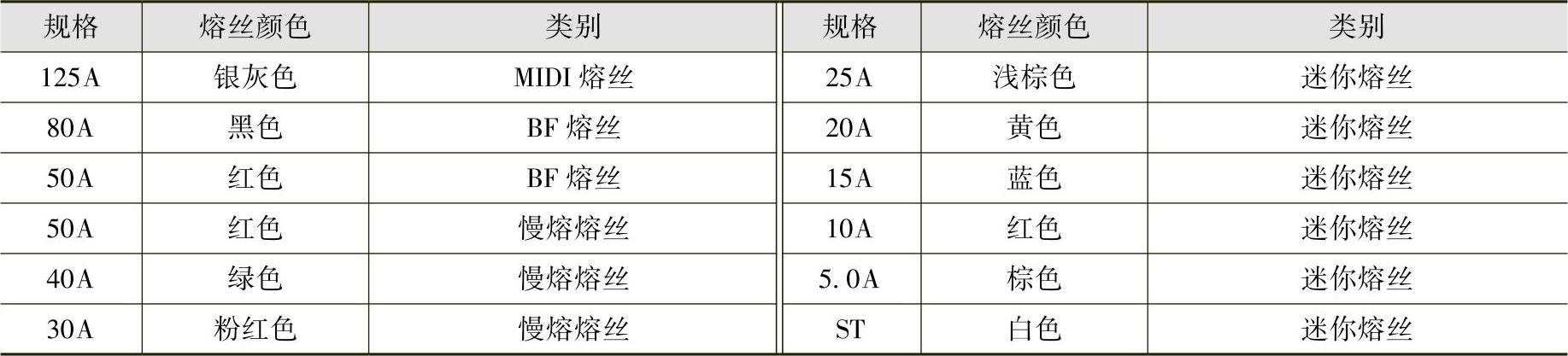

熔丝类别

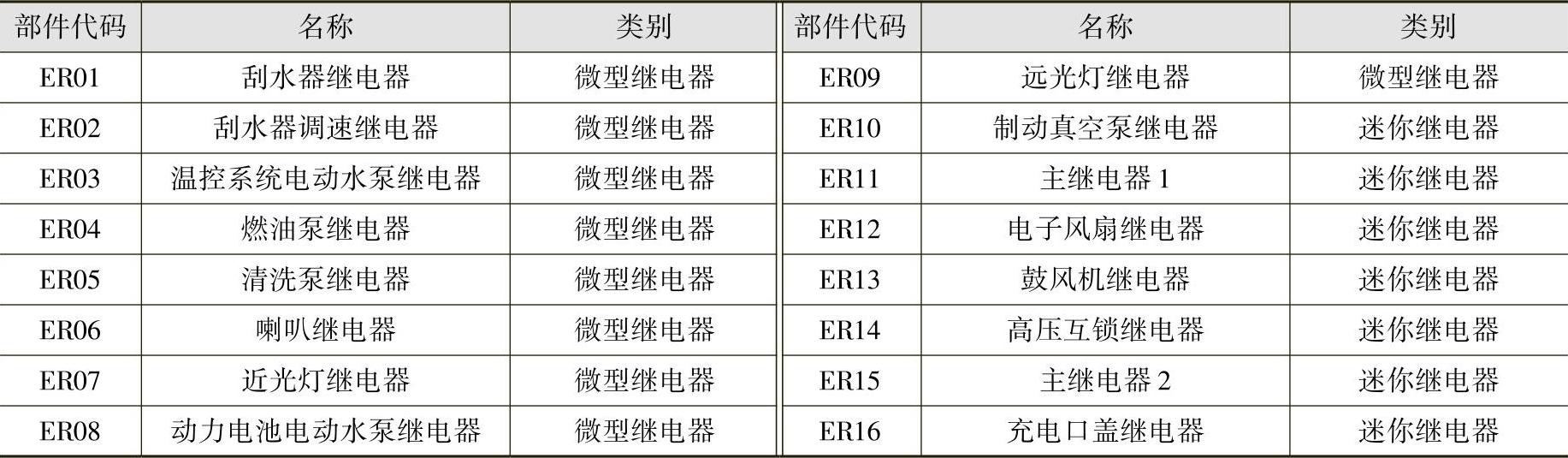

继电器类别

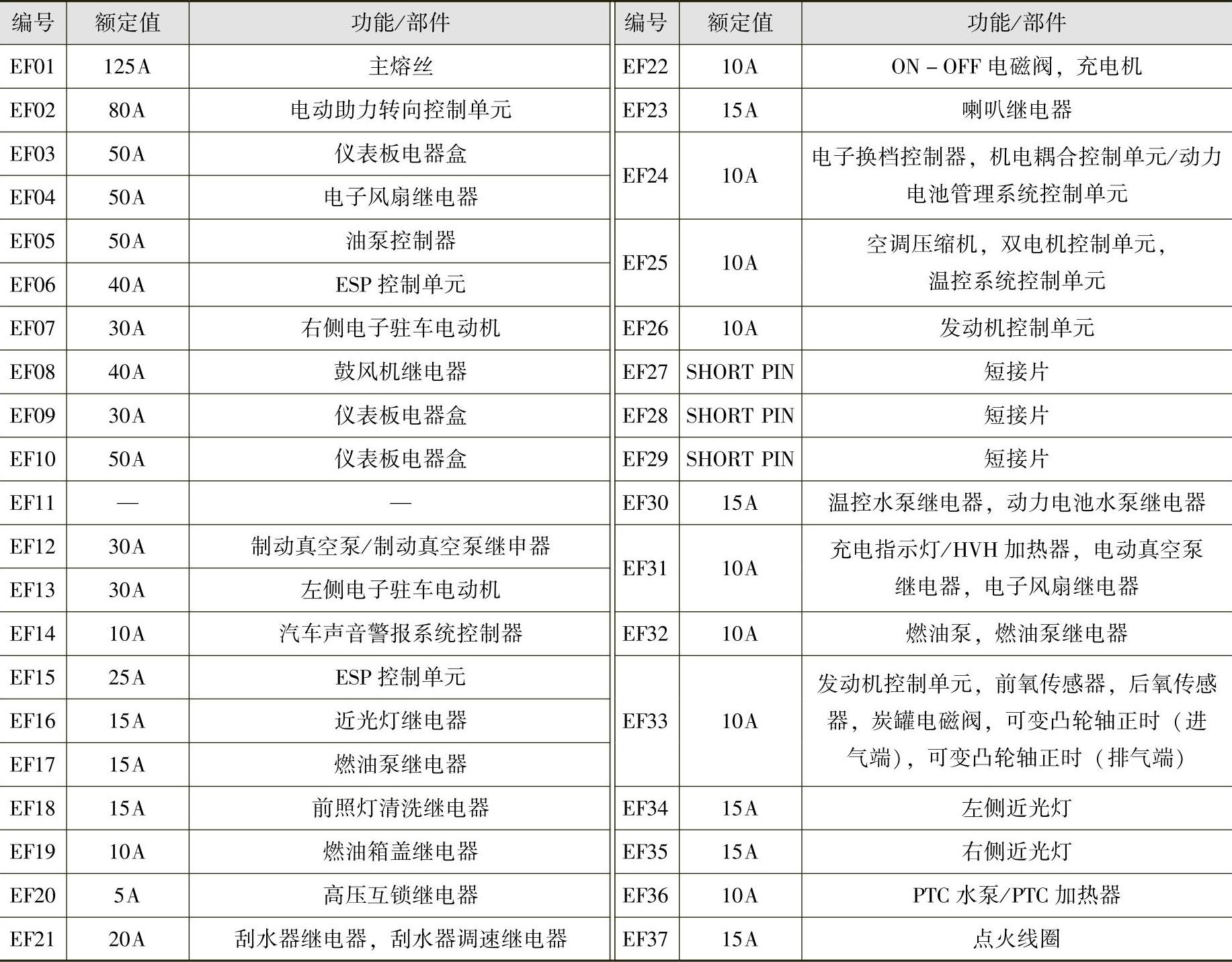

熔丝功能部件

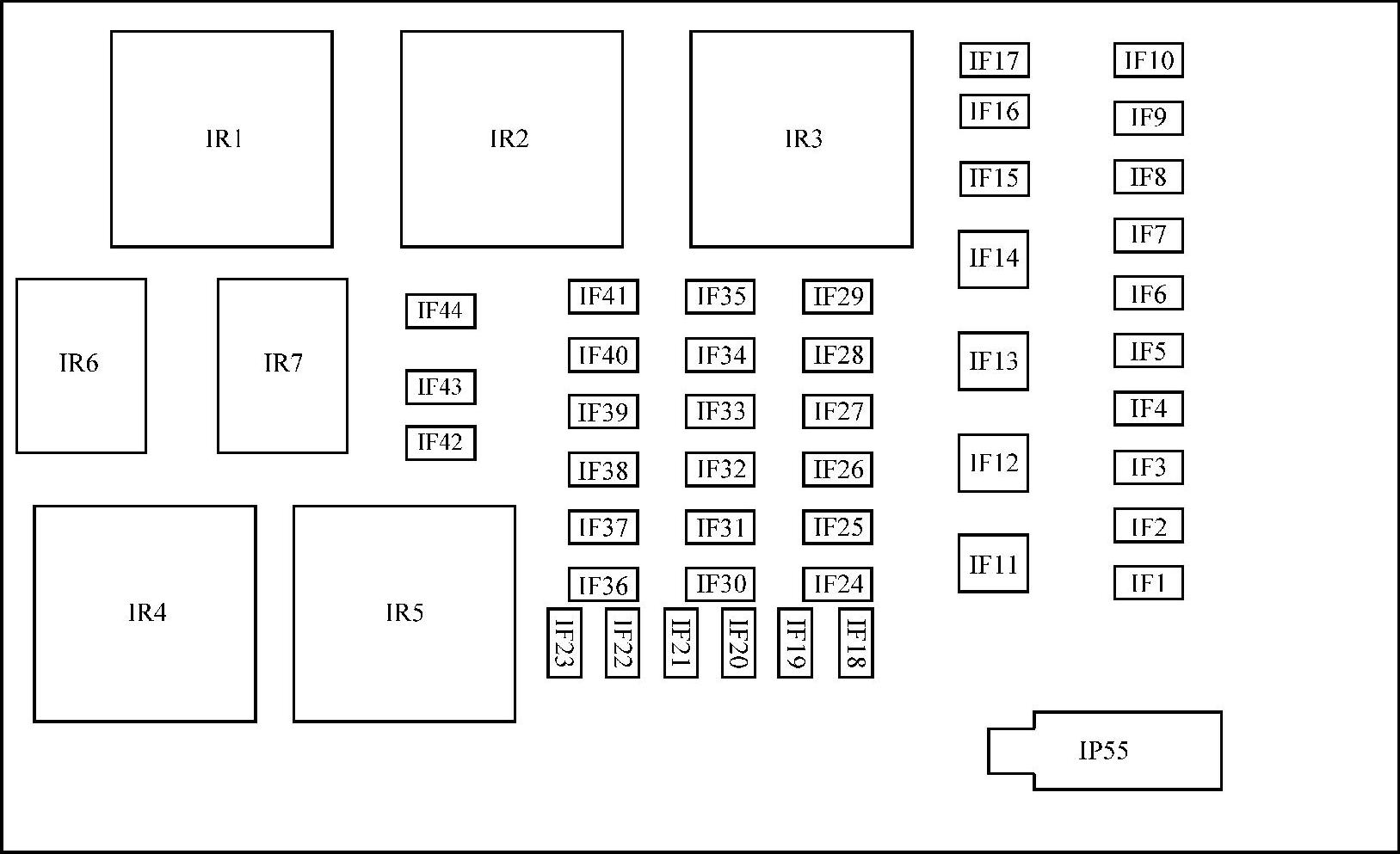

仪表板电器盒如图3-8所示。


图3-8 仪表板电器盒

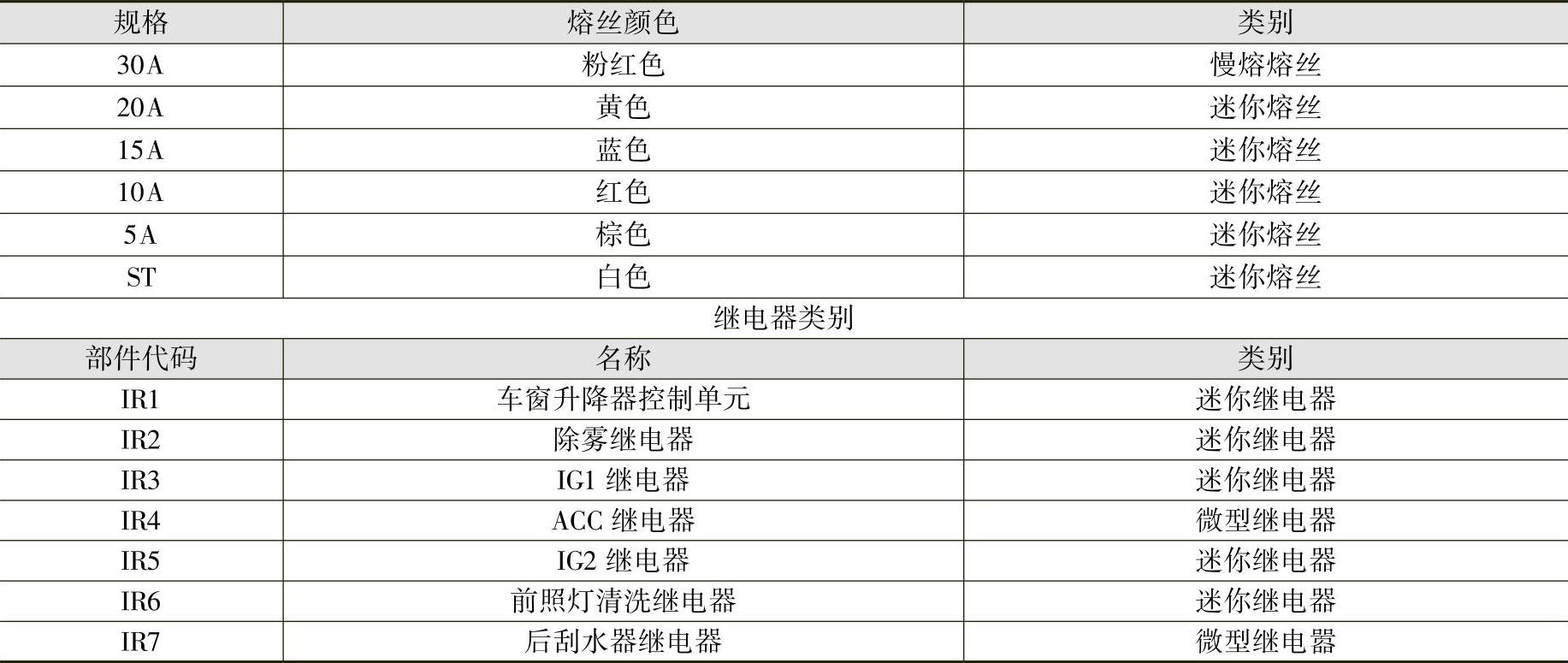

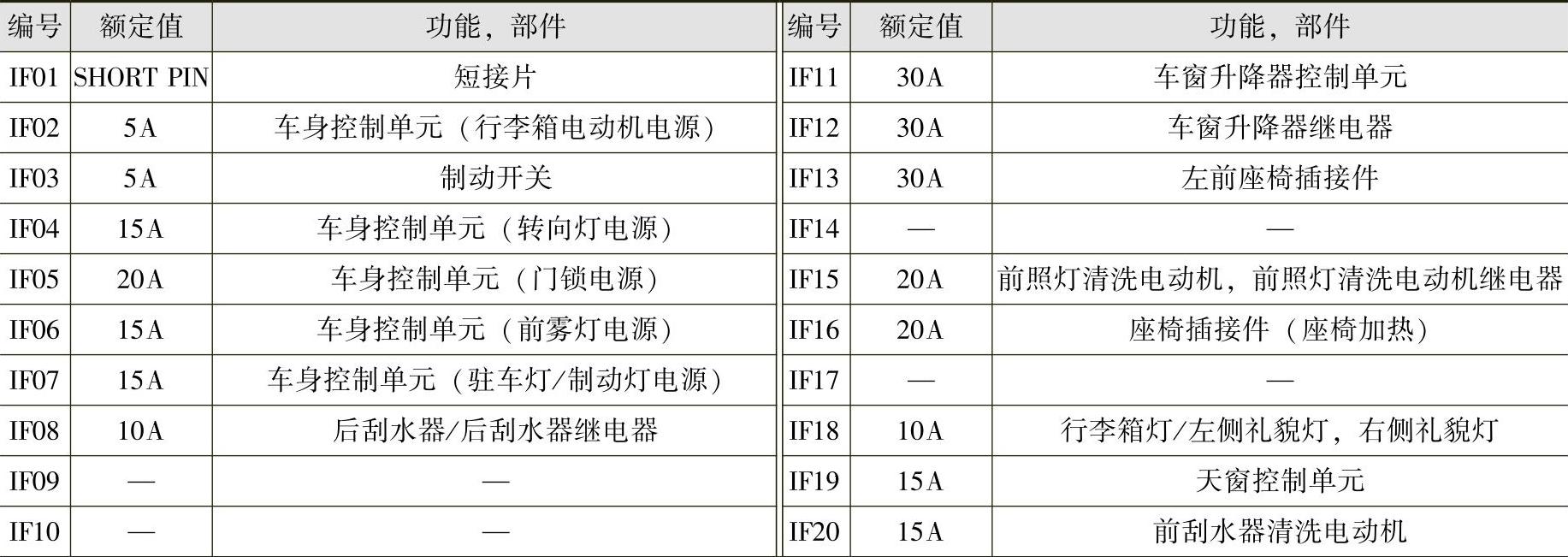

熔丝类别



（续）
