4.2.9  熔丝与继电器盒数据

2025年09月26日
版权
4.2.9 熔丝与继电器盒数据

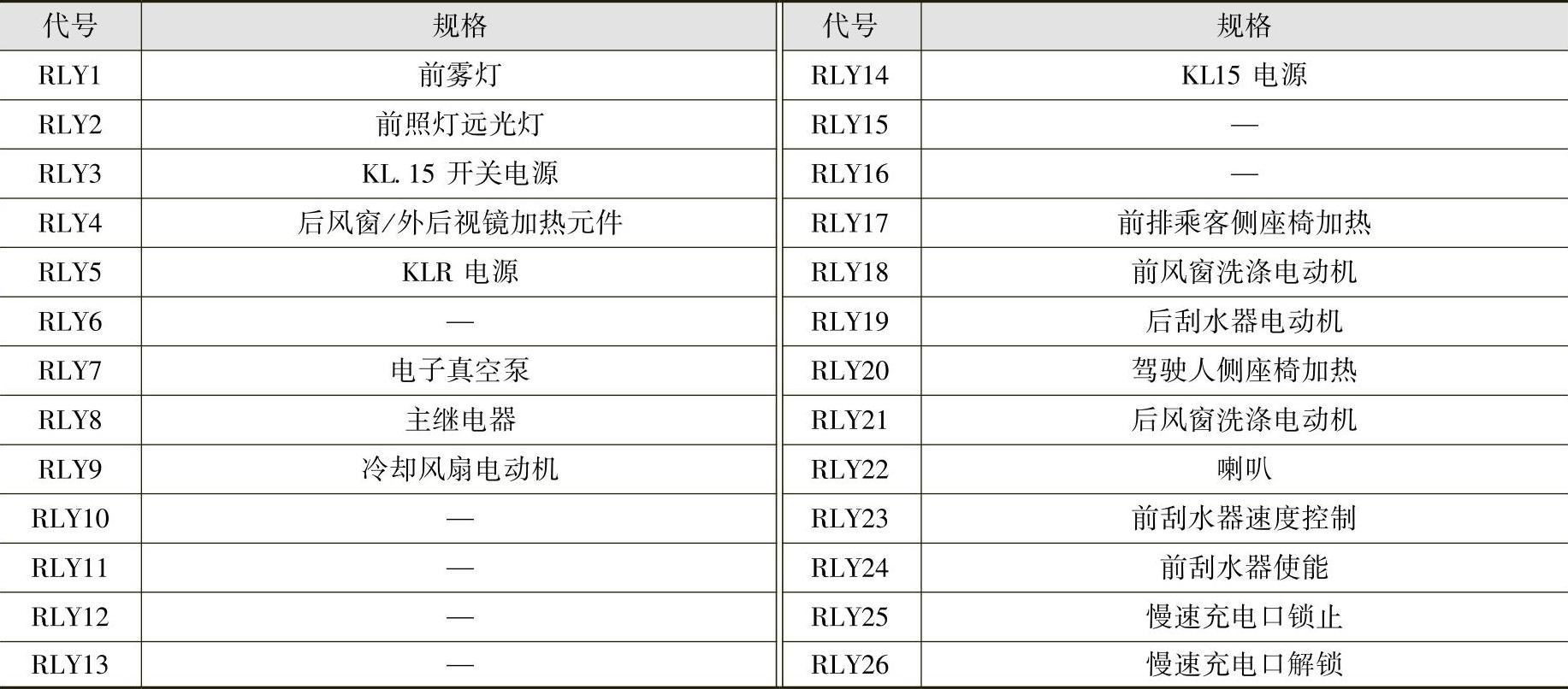

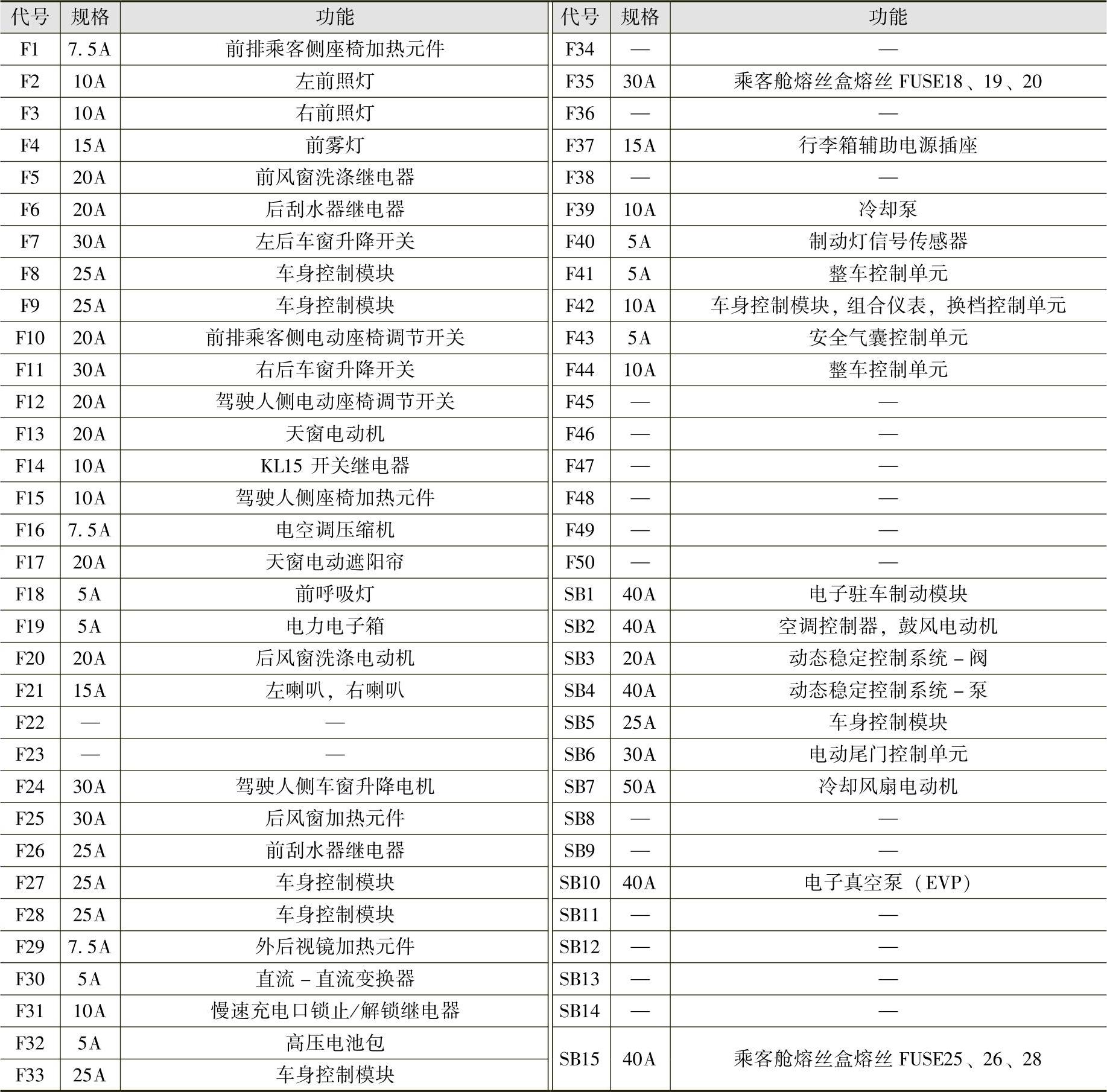

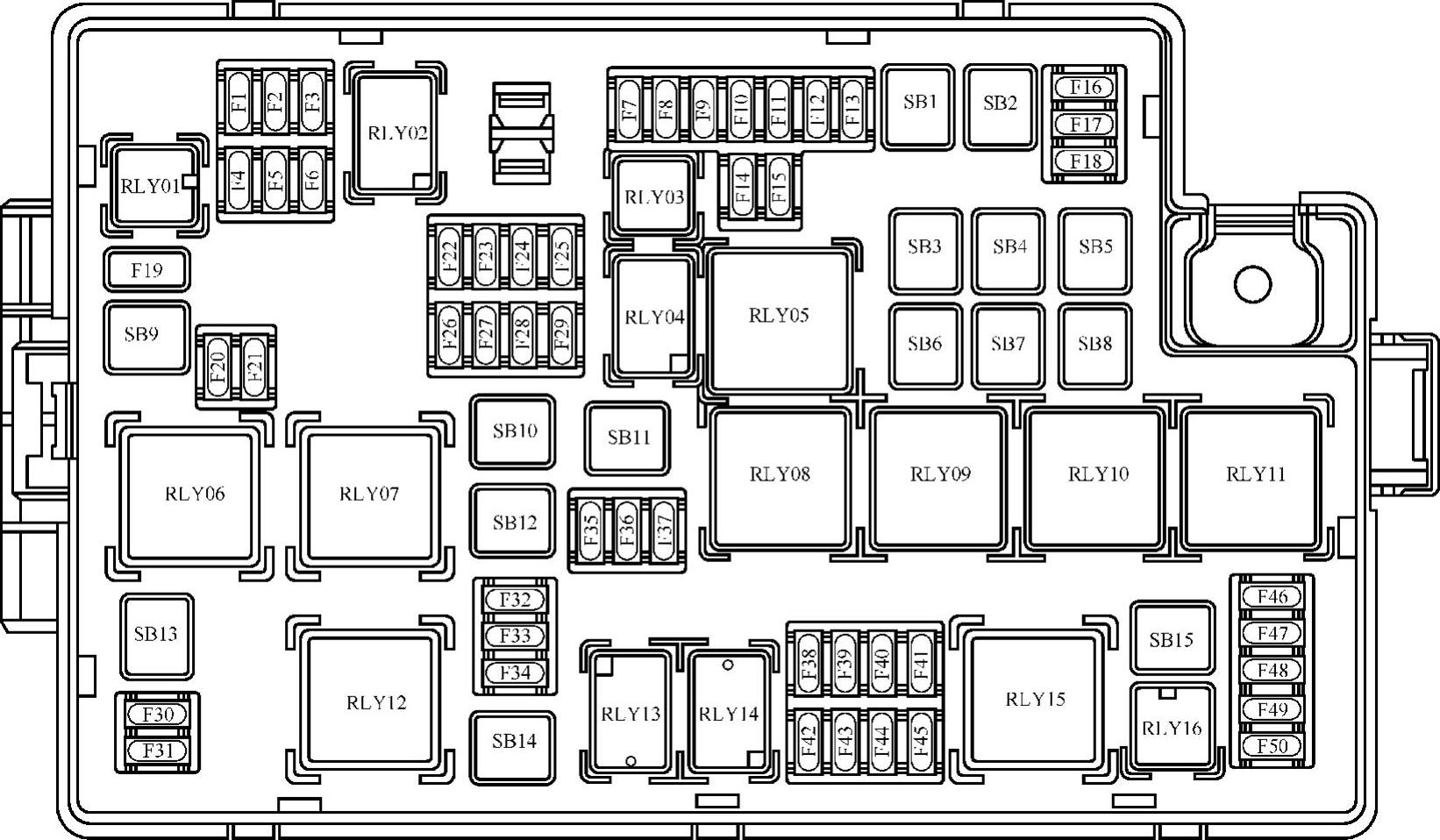

前机舱熔丝盒如图4-12所示。


图4-12 前机舱熔丝盒

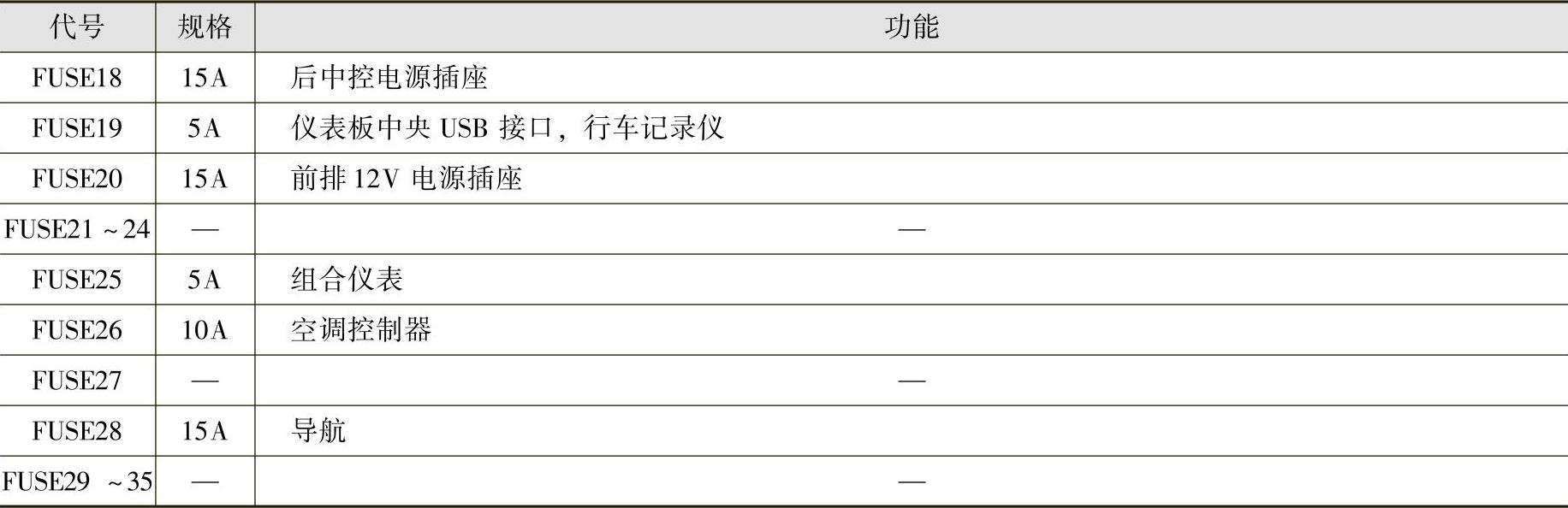

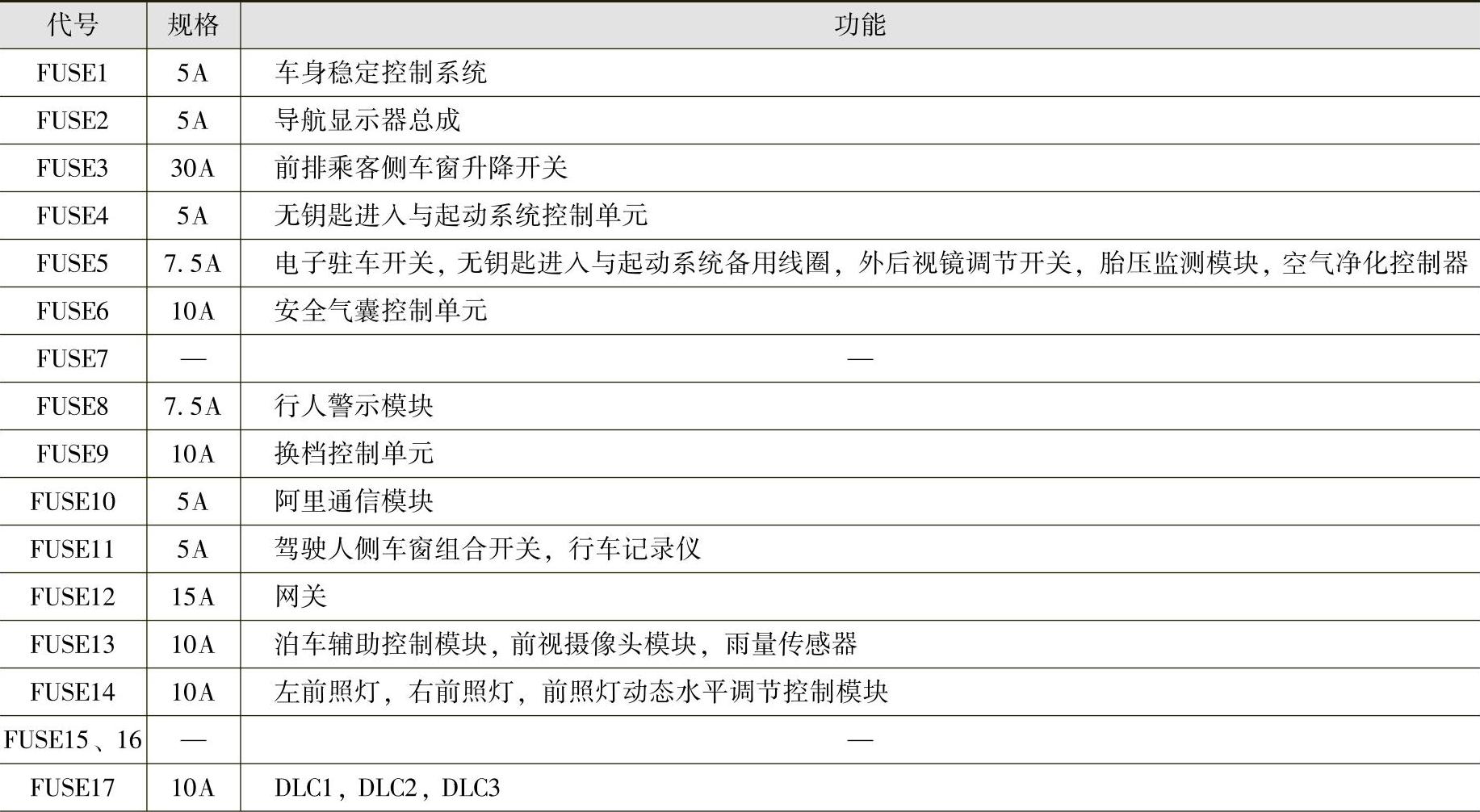

驾驶室熔丝盒如图4-13所示。


图4-13 驾驶室熔丝盒


（续）

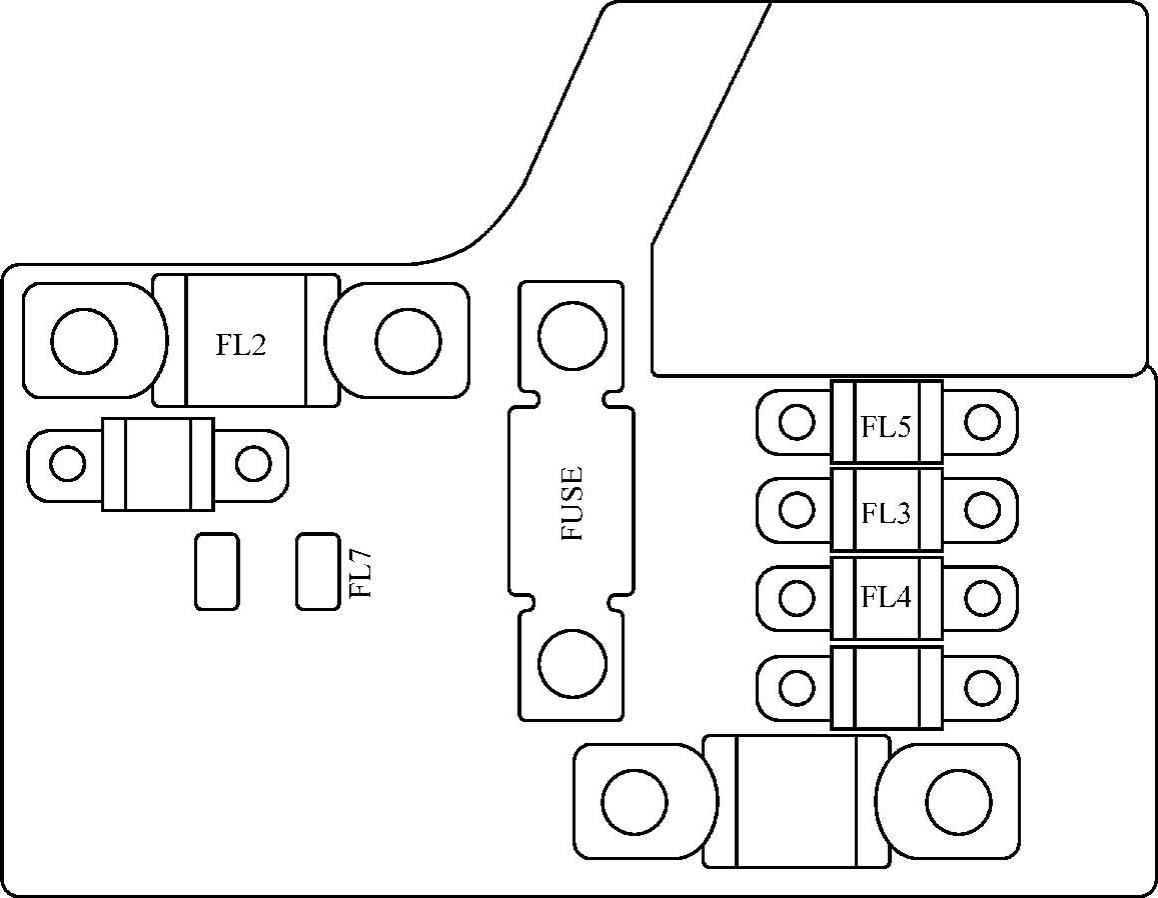

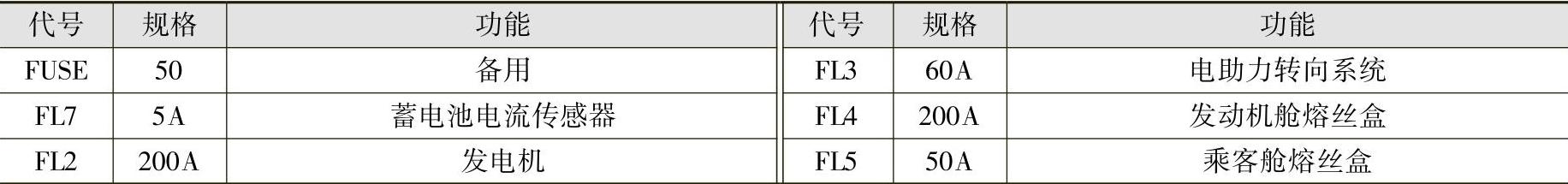

蓄电池熔丝盒如图4-14所示。


图4-14 蓄电池熔丝盒
