4.6.3 高压电池包与车载充电器低压连接端子数据

高压电池与车载充电器低压连接端子如图4-39、图4-40、图4-41所示。

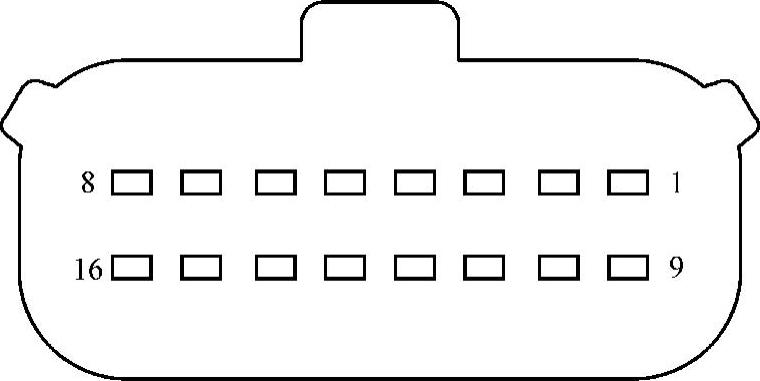

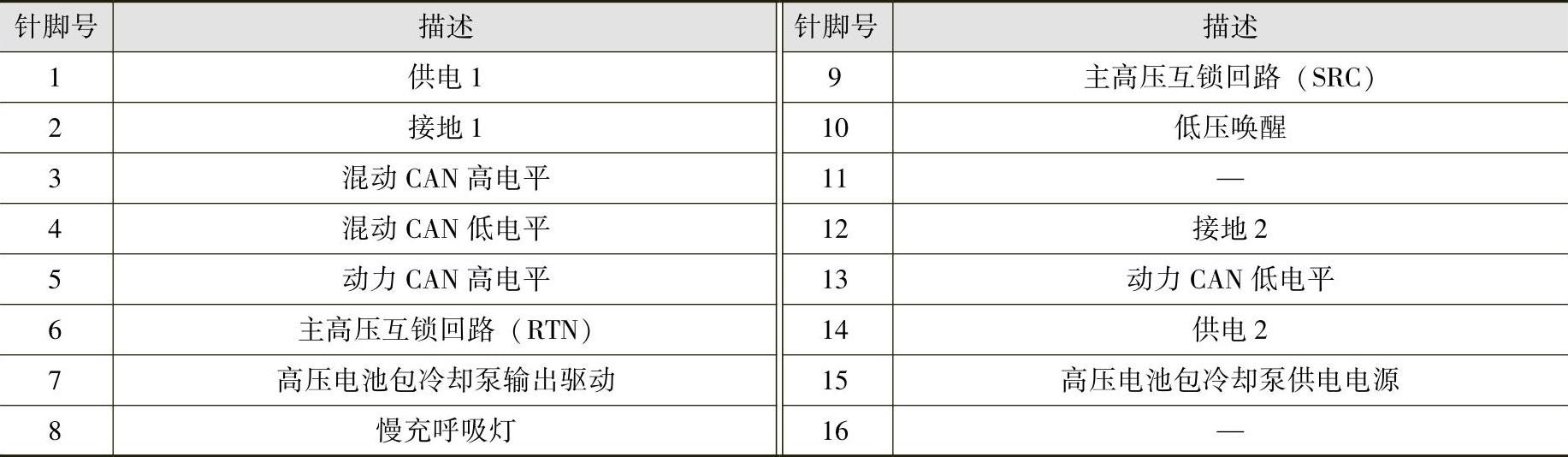

图4-39 整车低压插接器

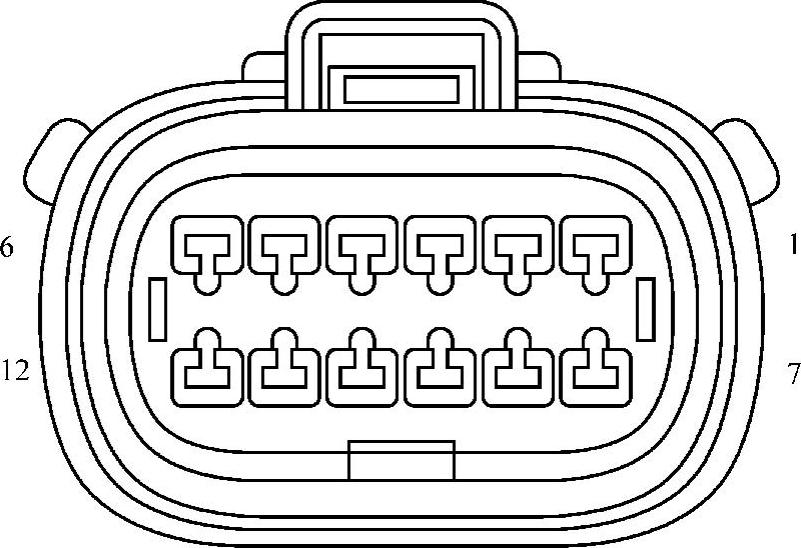

图4-40 充电低压插接器

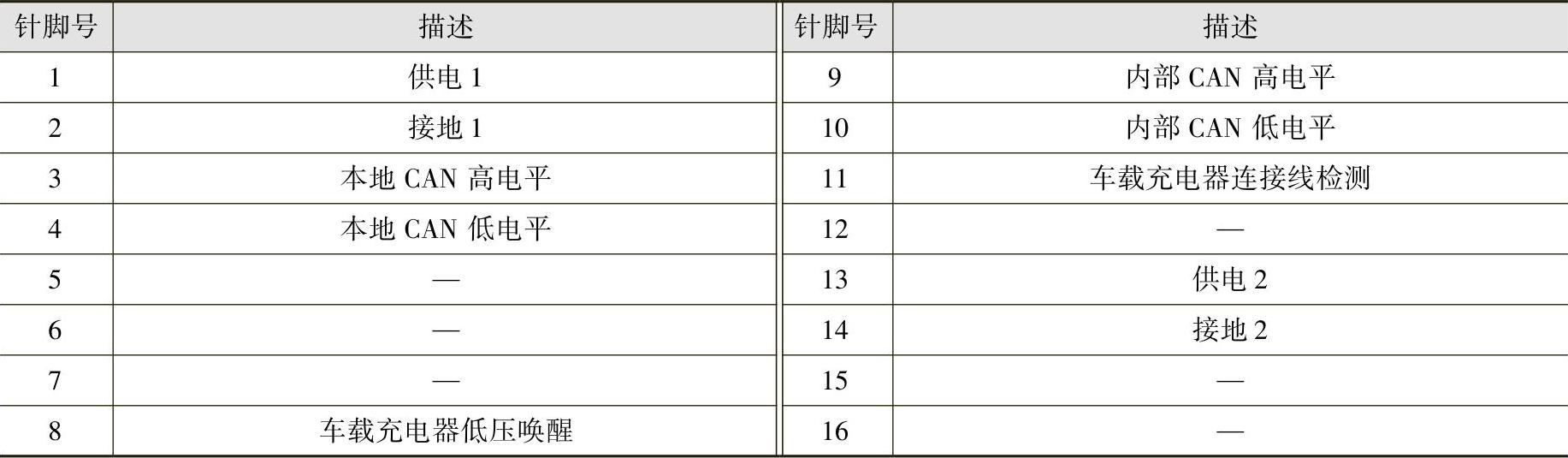

图4-41 车载充电机低压插接器
