5.2.10  熔丝与继电器盒数据

2025年09月26日
版权
5.2.10 熔丝与继电器盒数据

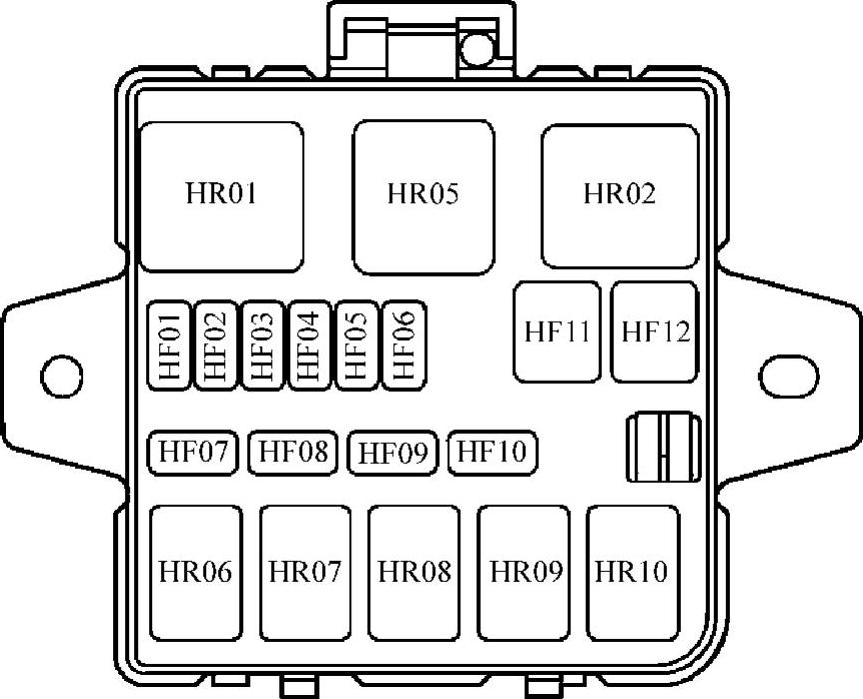

发动机舱熔丝与继电器盒如图5-10、图5-11所示。

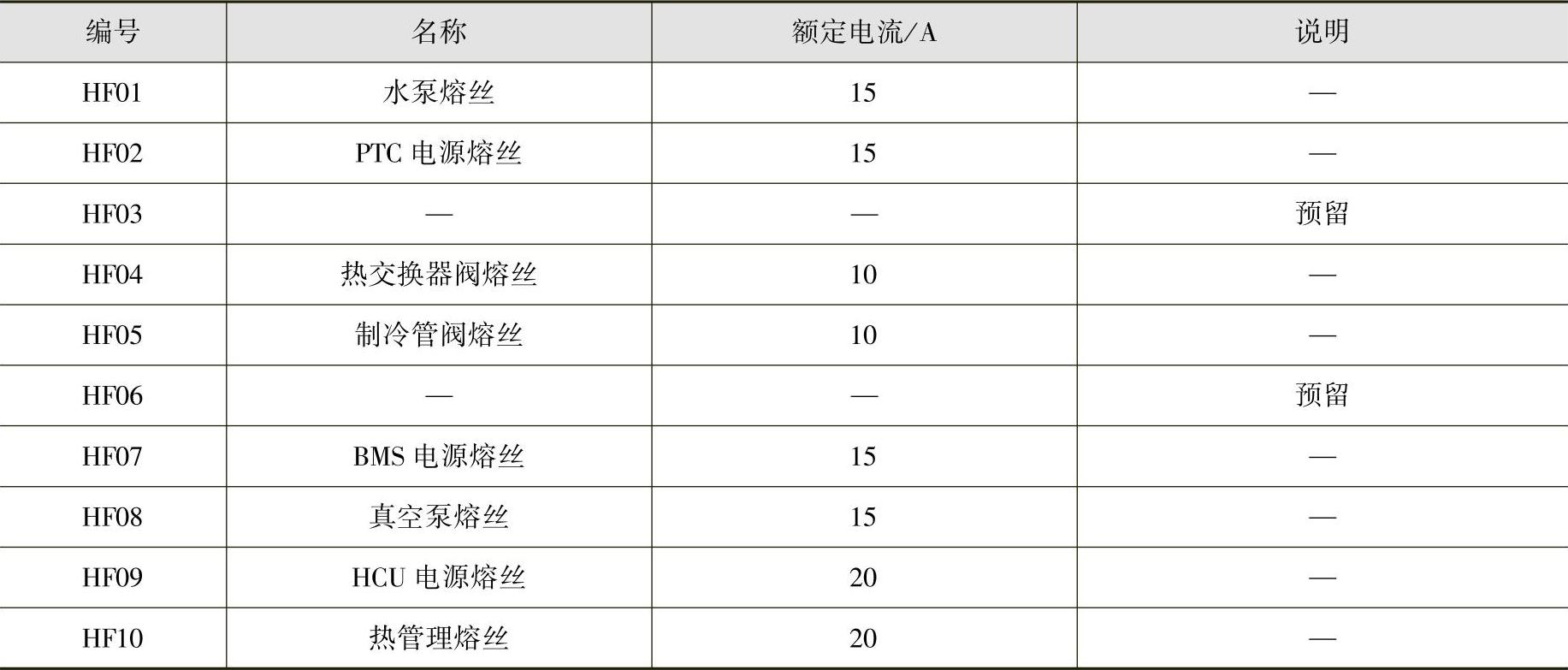

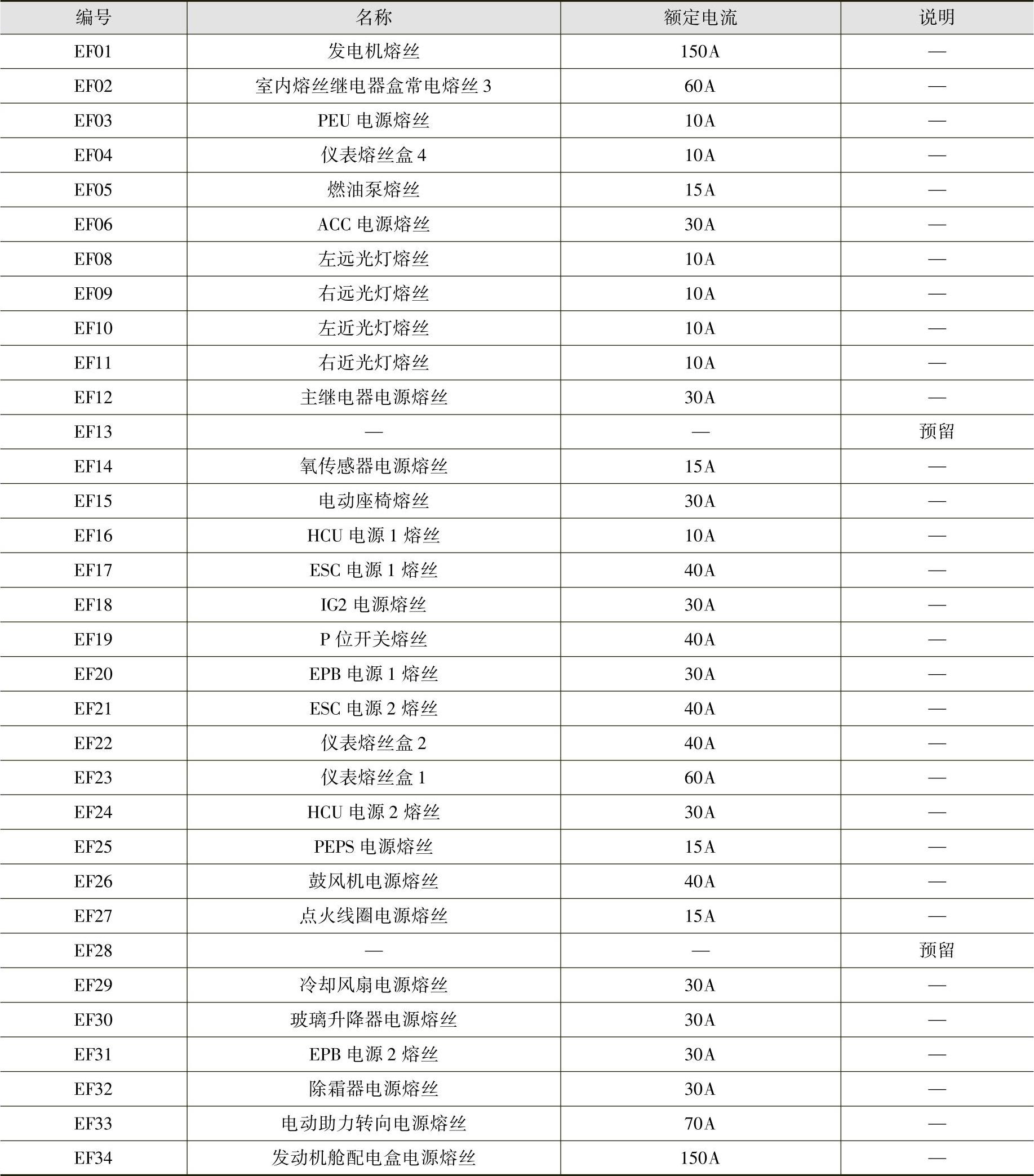

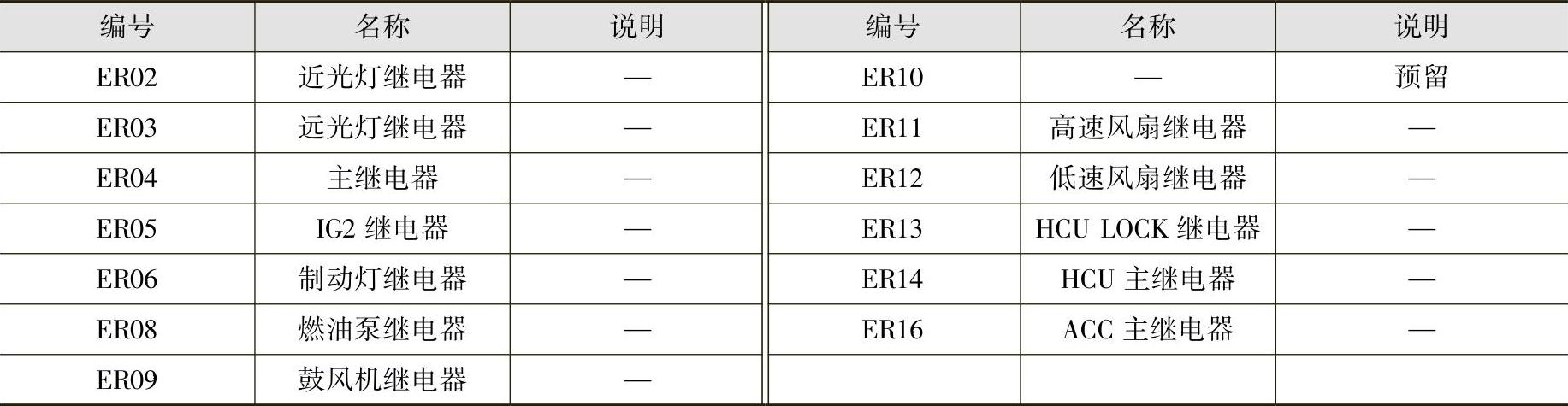

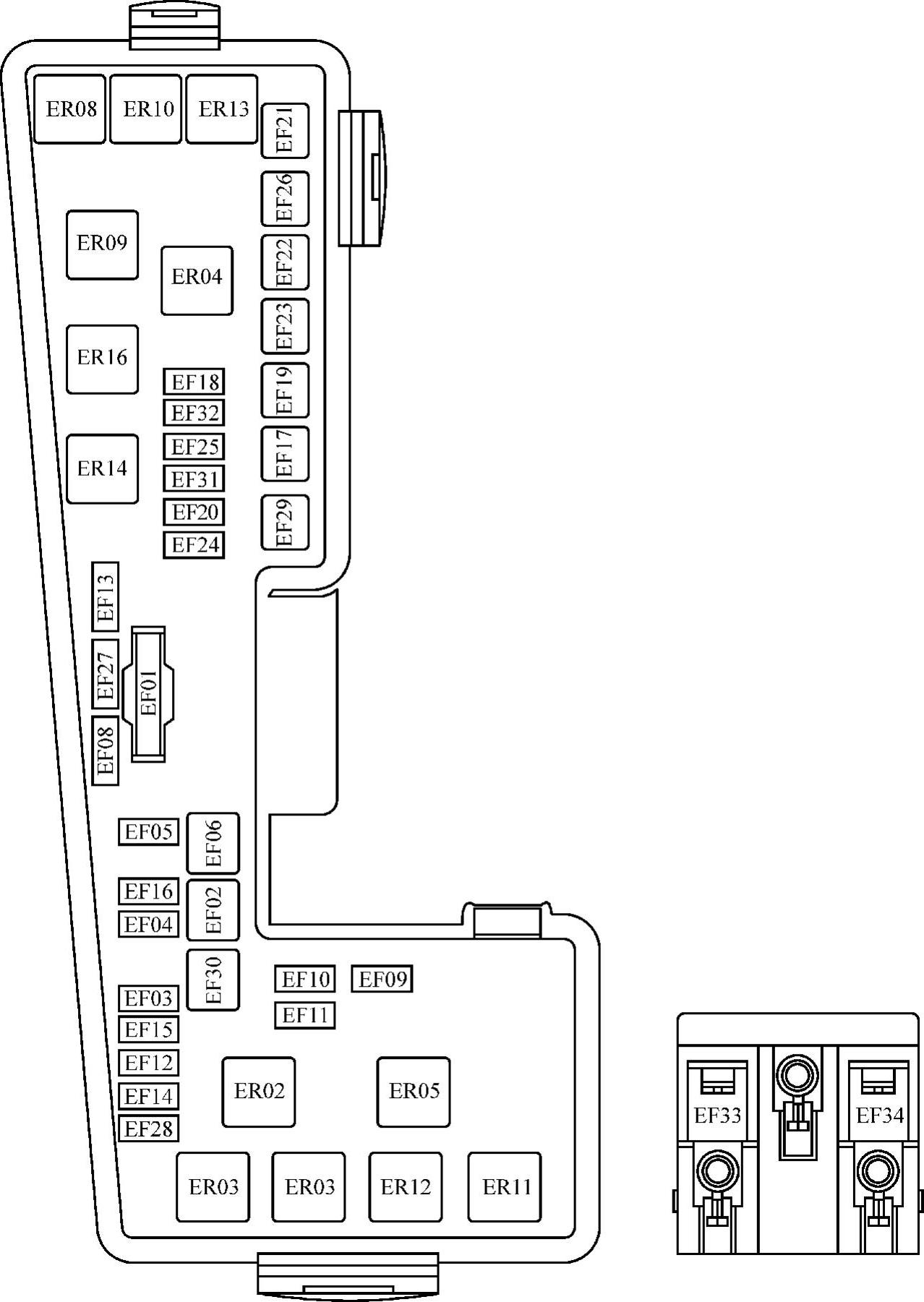

图5-10 发动机舱配电盒1

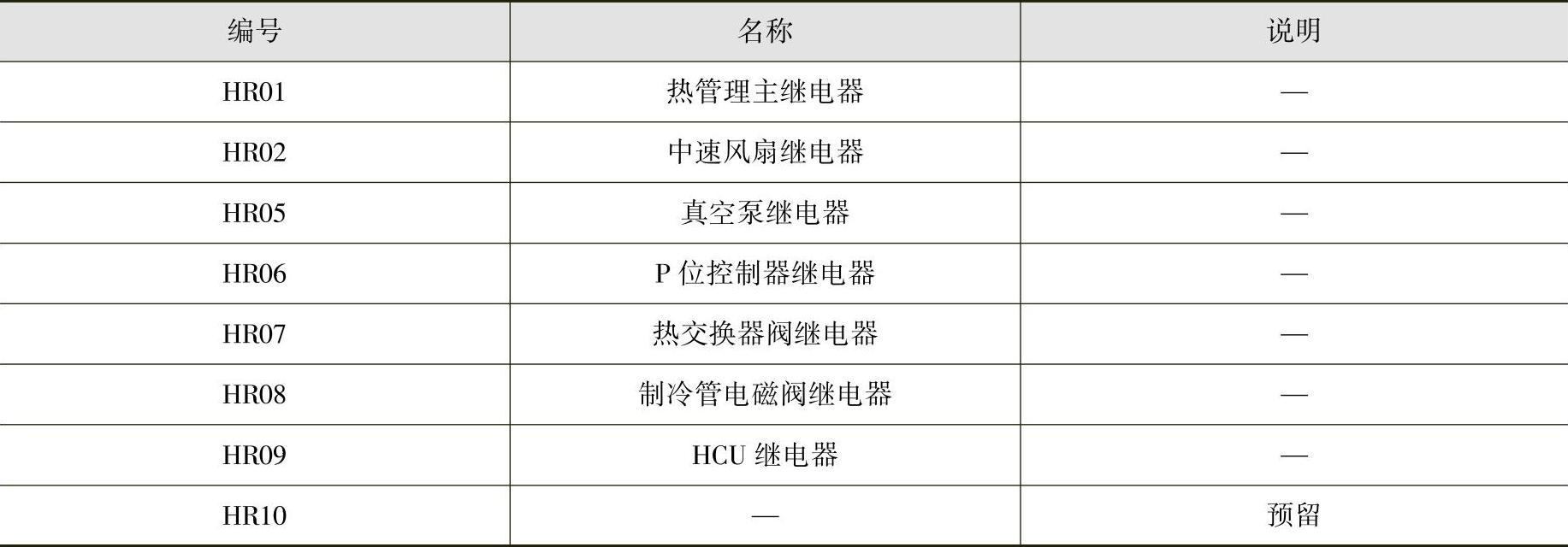

图5-11 发动机舱配电盒2

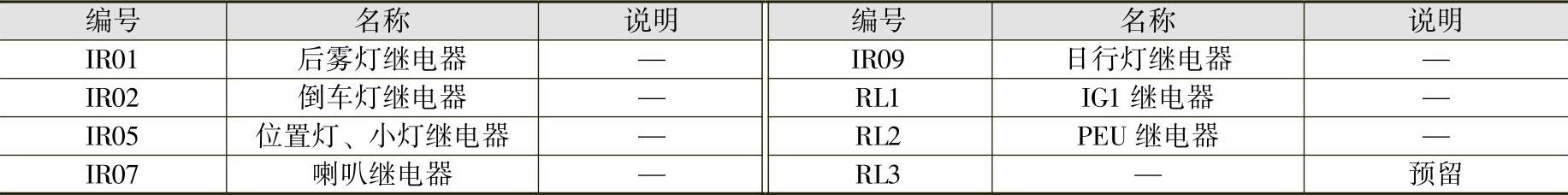

驾驶室内熔丝与继电器盒如图5-12所示。

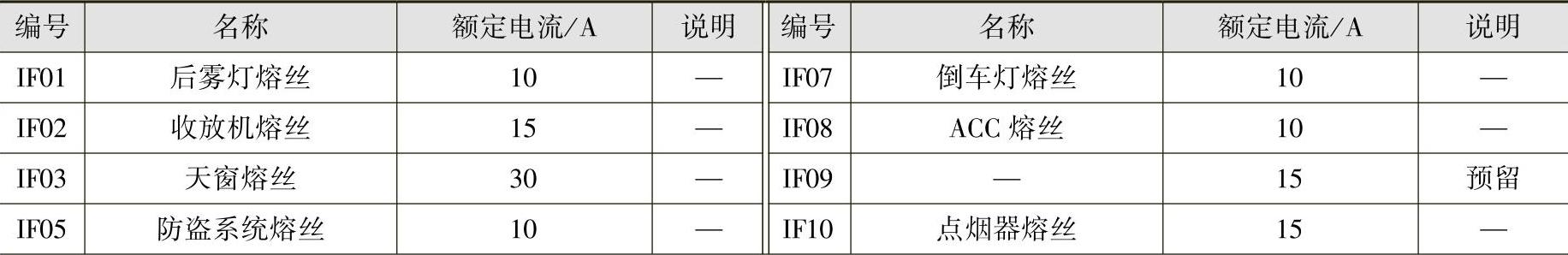

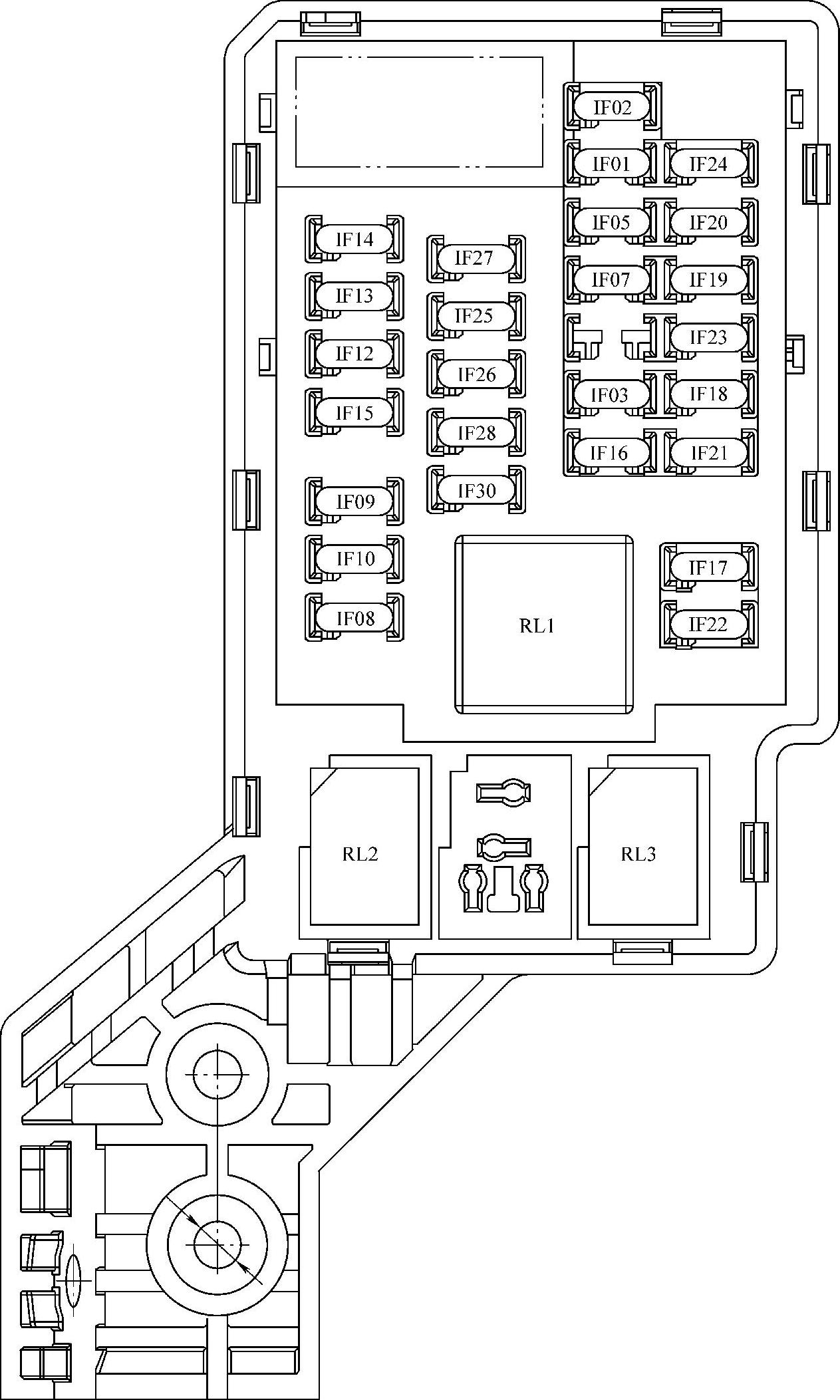

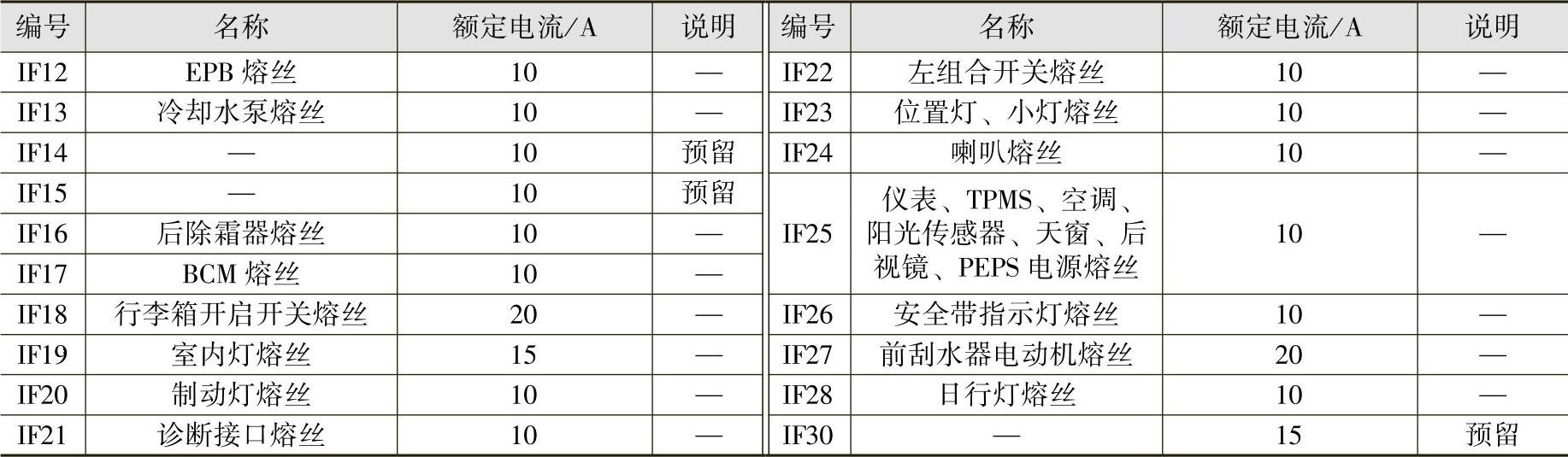

图5-12 驾驶室内配电盒


（续）
