9.1.8  空调控制器与热管理模块端子数据

2025年09月26日
版权
9.1.8 空调控制器与热管理模块端子数据

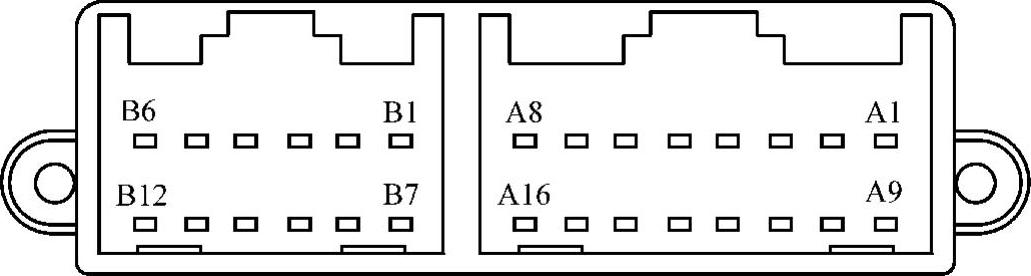

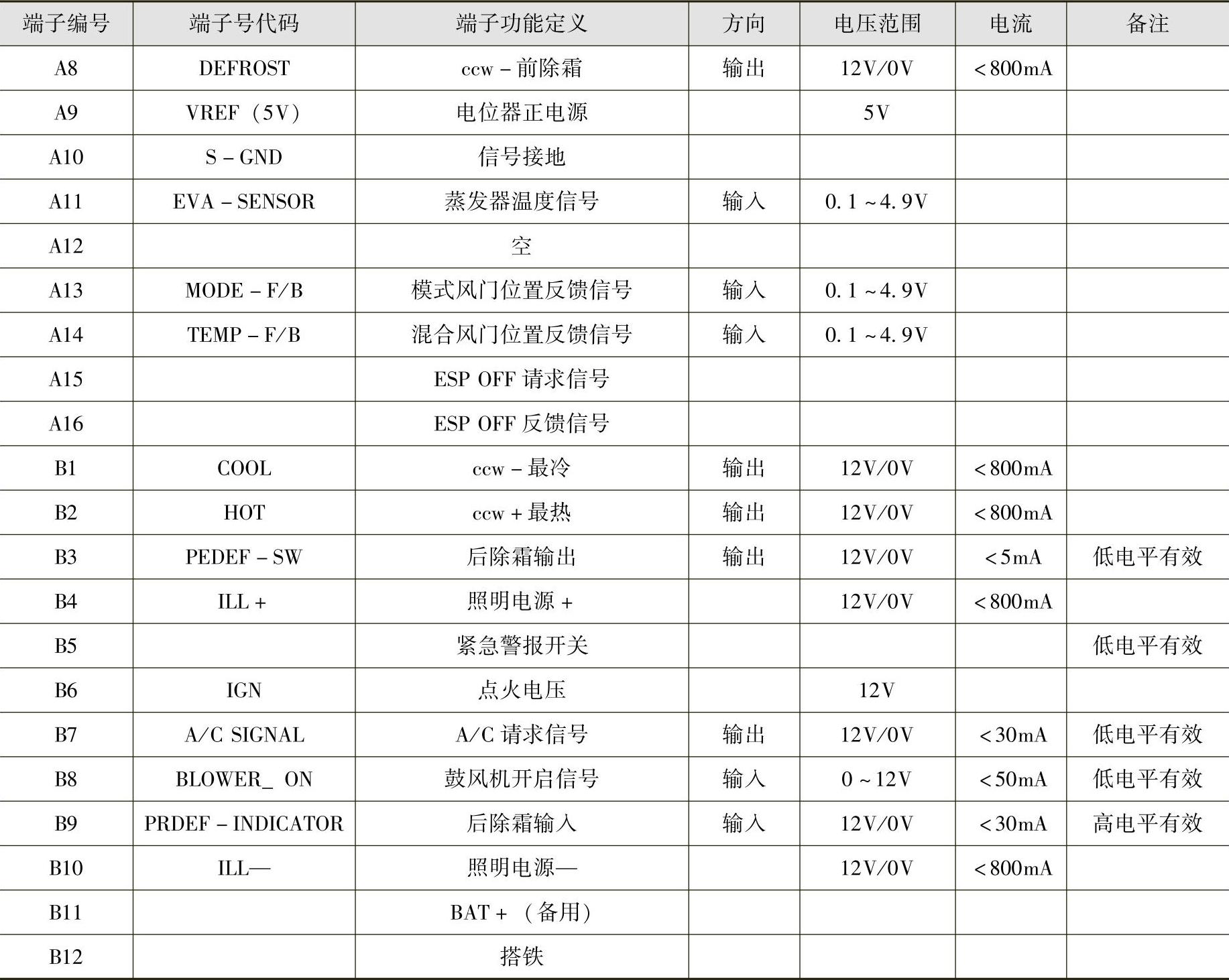

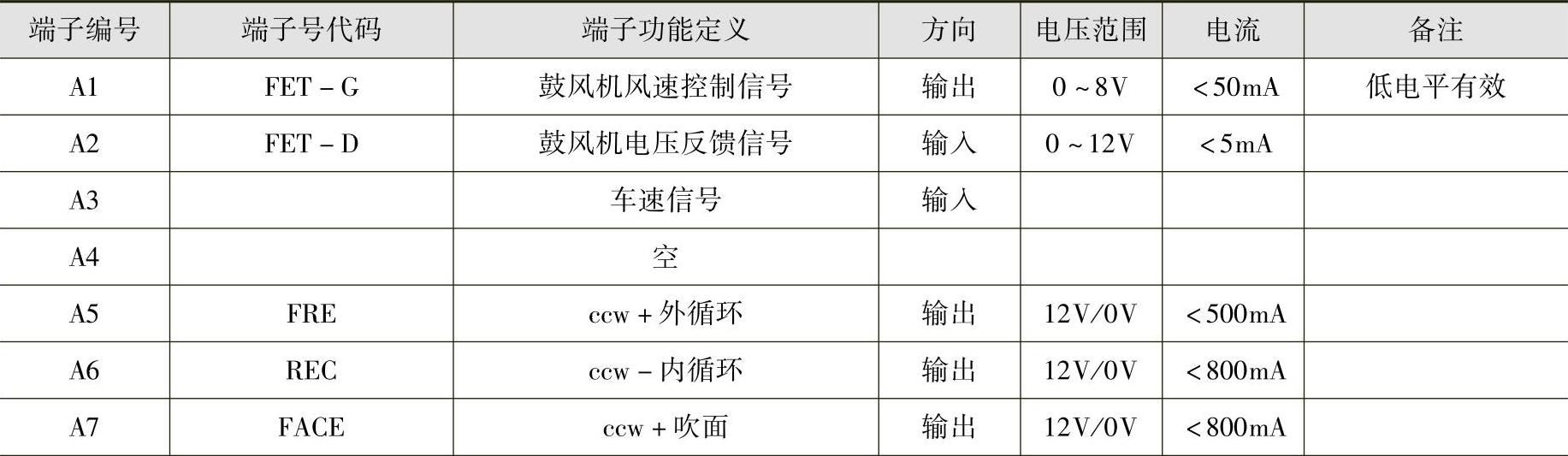

空调控制器连接端子如图9-13所示。


图9-13 空调控制器连接端子


（续）

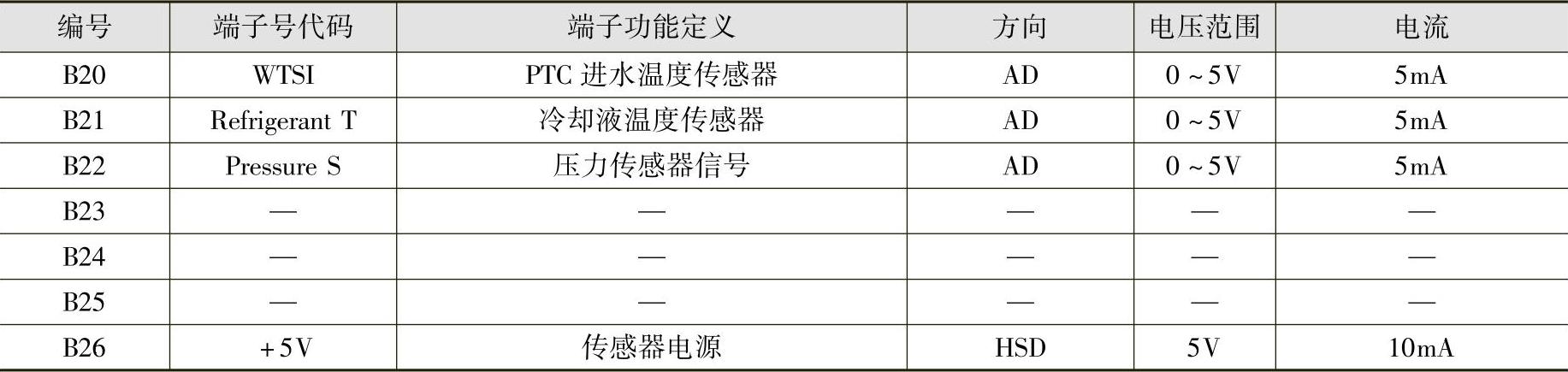

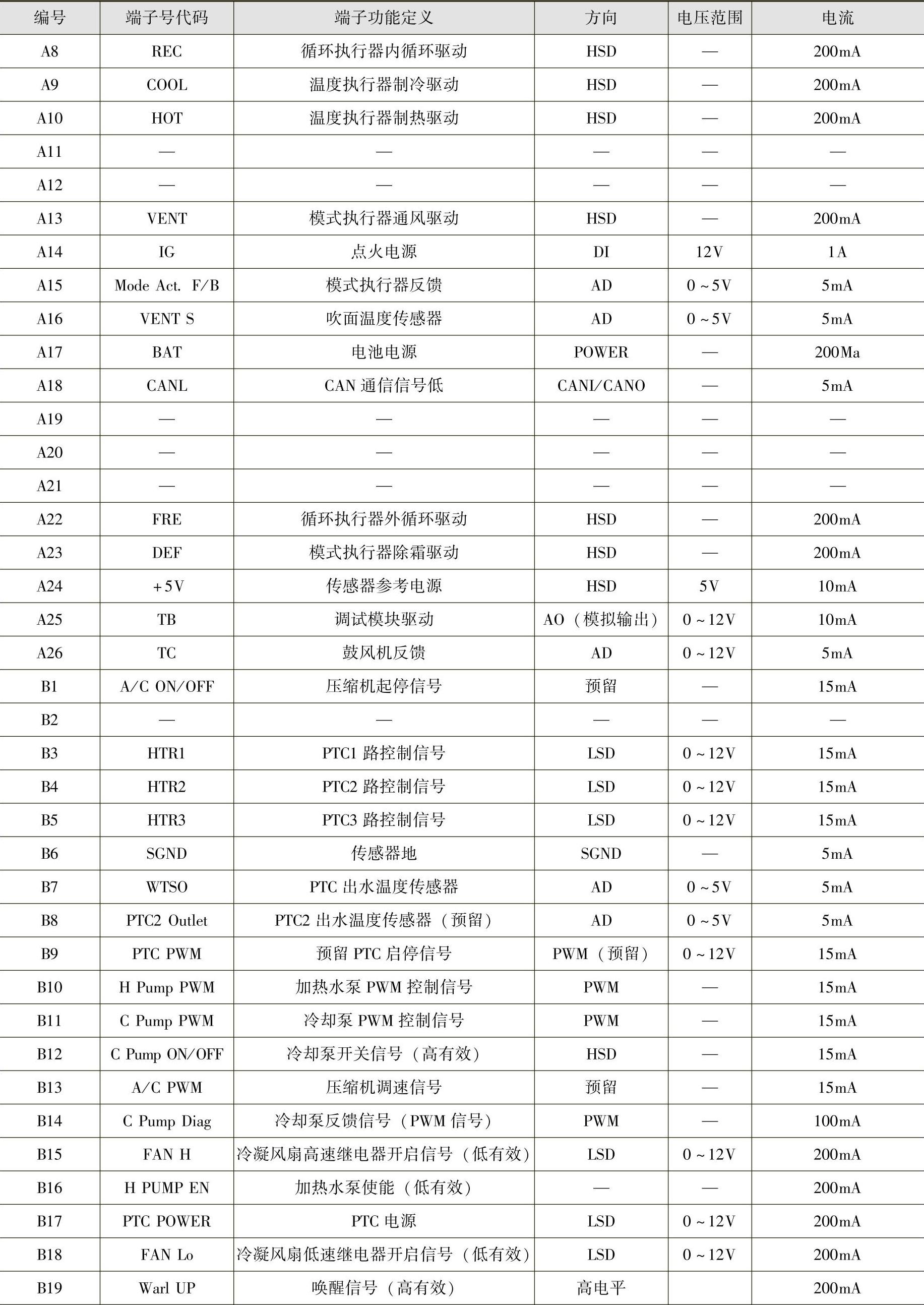

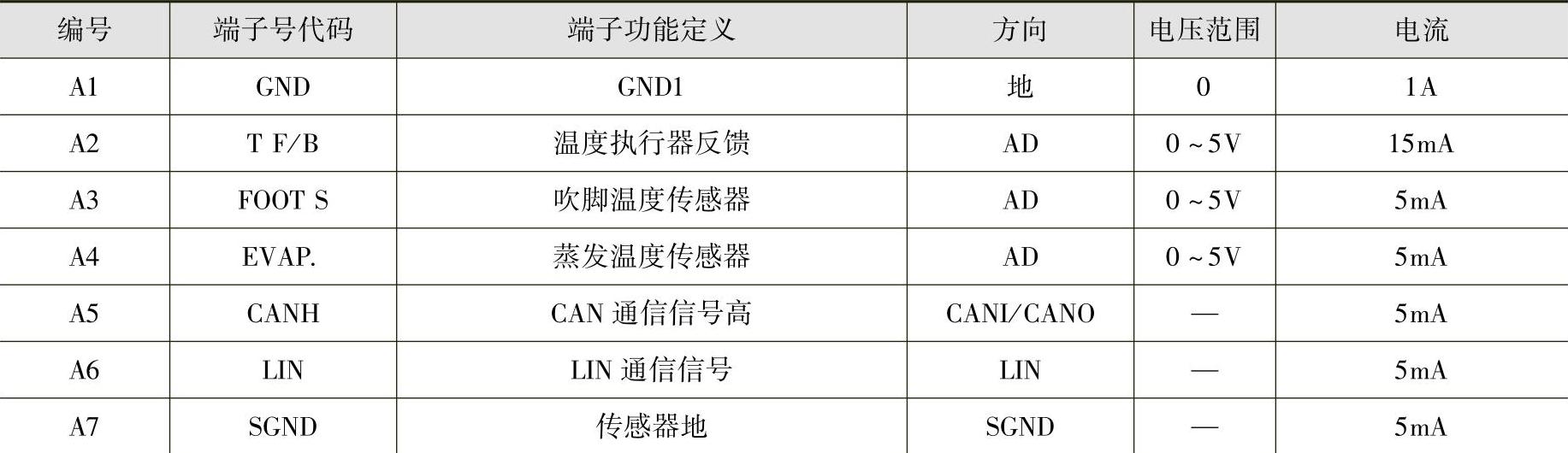

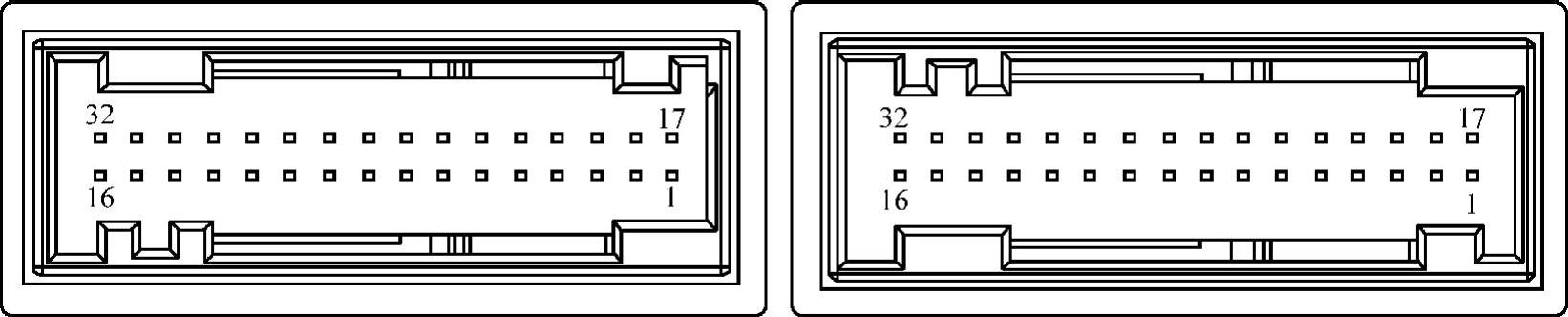

热管理模块控制器连接端子如图9-14所示。


图9-14 热管理模块控制器连接端子


（续）


（续）
