10.2.2  高压电池模组端子数据

2025年09月26日
版权
10.2.2 高压电池模组端子数据

高压电池模组连接端子如图10-7、图10-8所示。


图10-7 动力插座端子定义

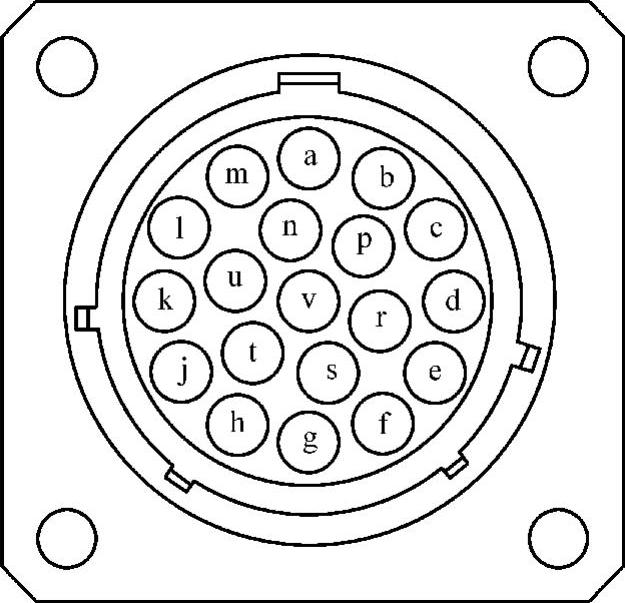

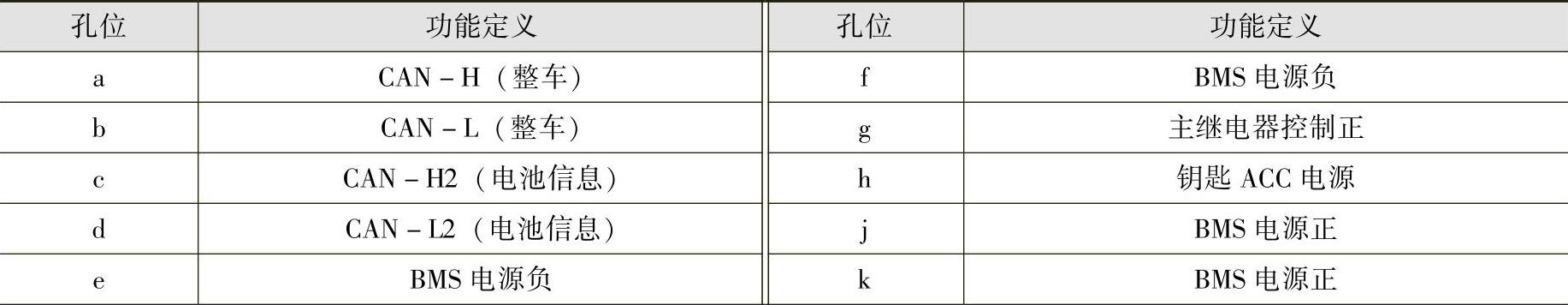

图10-8 通信插座端子排列

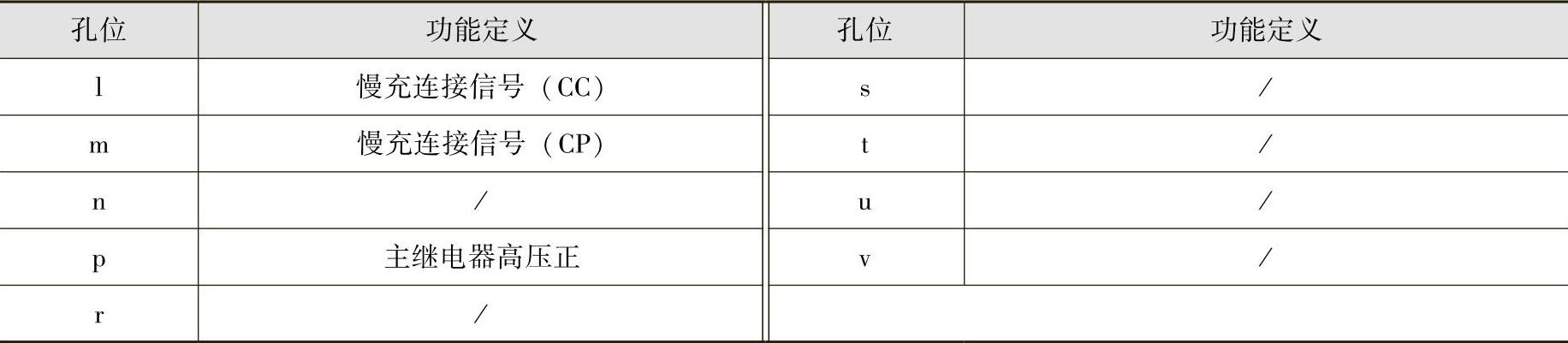

（续）
