10.2.7 高压配电盒连接端子数据

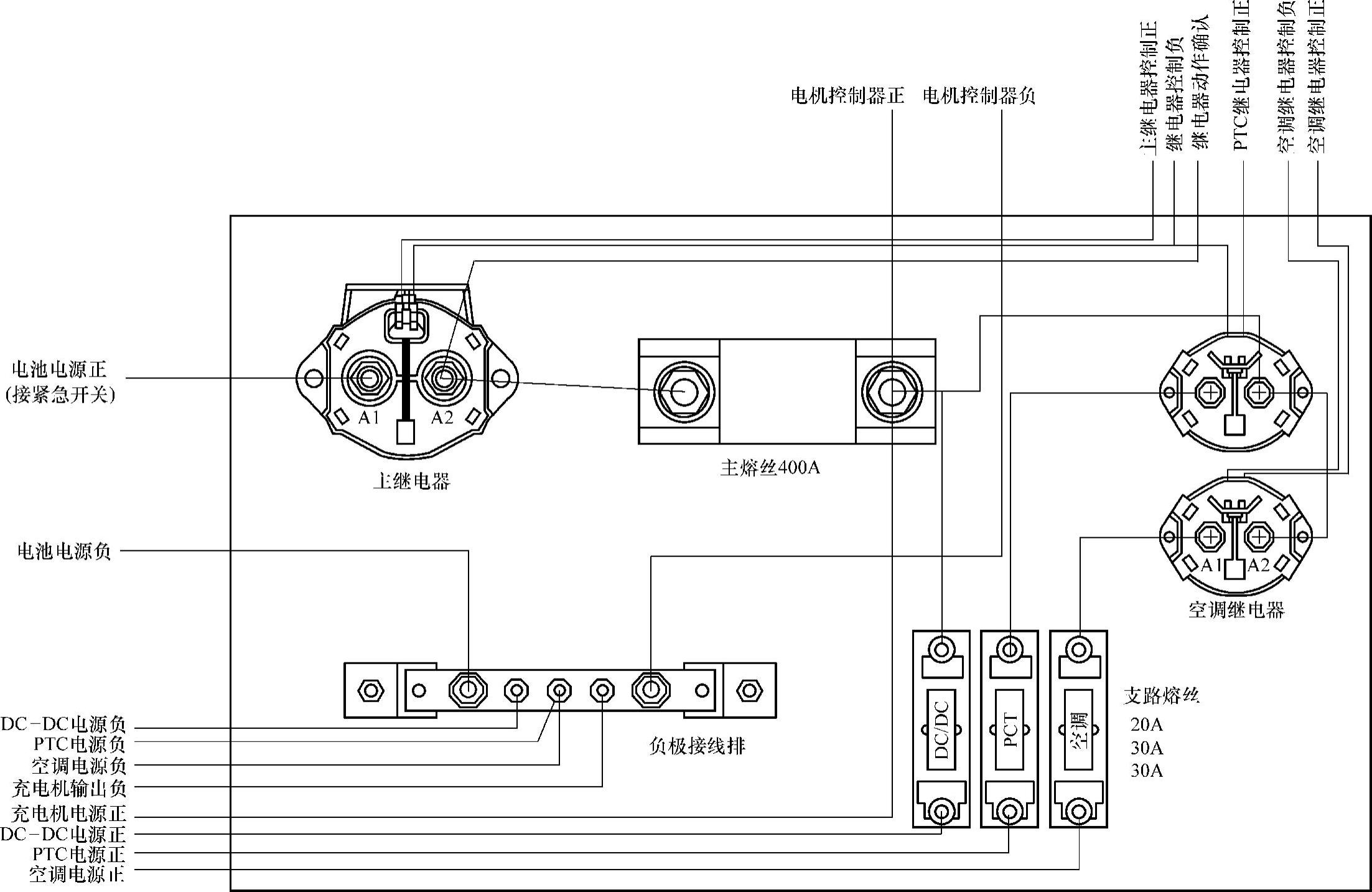

高压配电盒内部接线如图10-14所示。


图10-14 内部接线

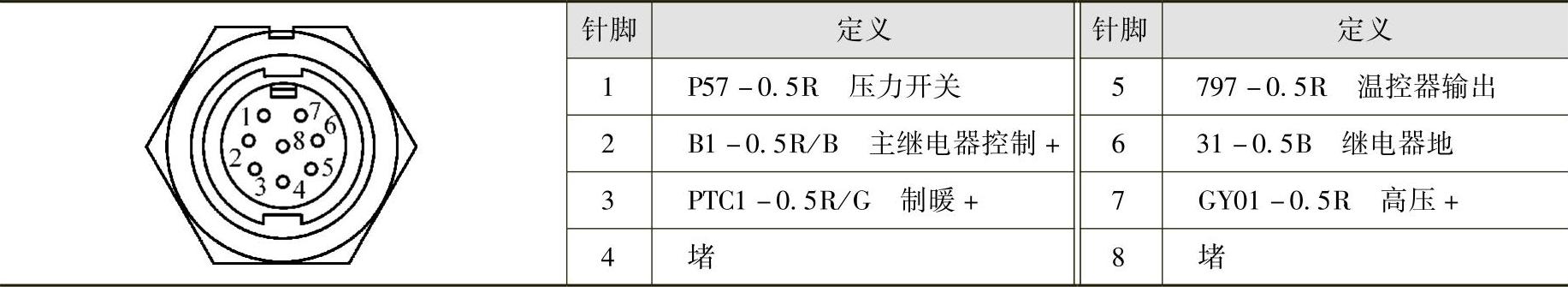

（1）高压盒通信插座示图

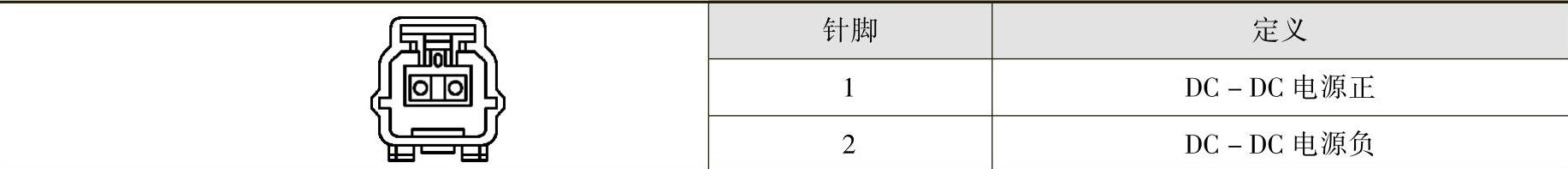

（2）DC-DC电源线与充电机输出线总成接插件示图

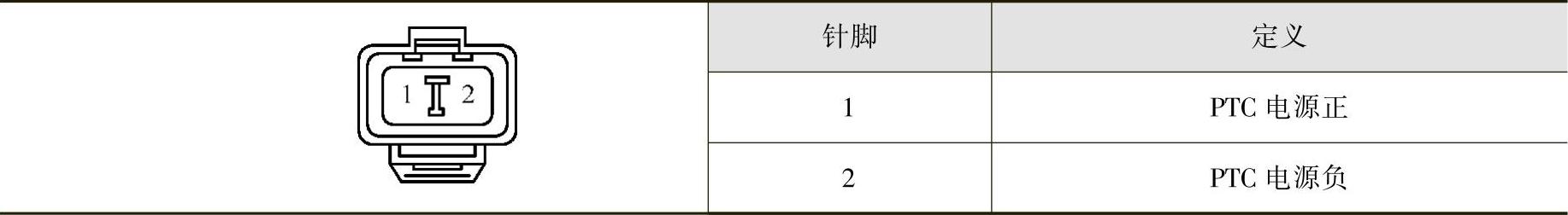

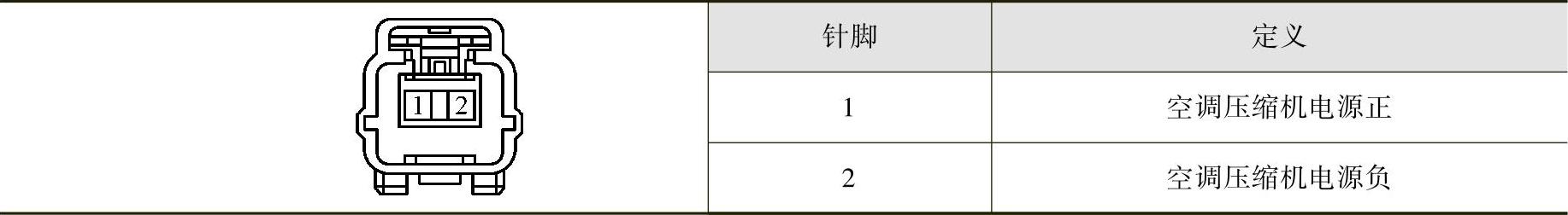

（3）PTC电源线与空调电源线总成接插件示图
