10.3.3 动力控制单元端子数据

动力控制单元（PCU）接口分布如图10-16所示。旋变接插件如图10-17所示，23针低压信号接插件如图10-18所示。

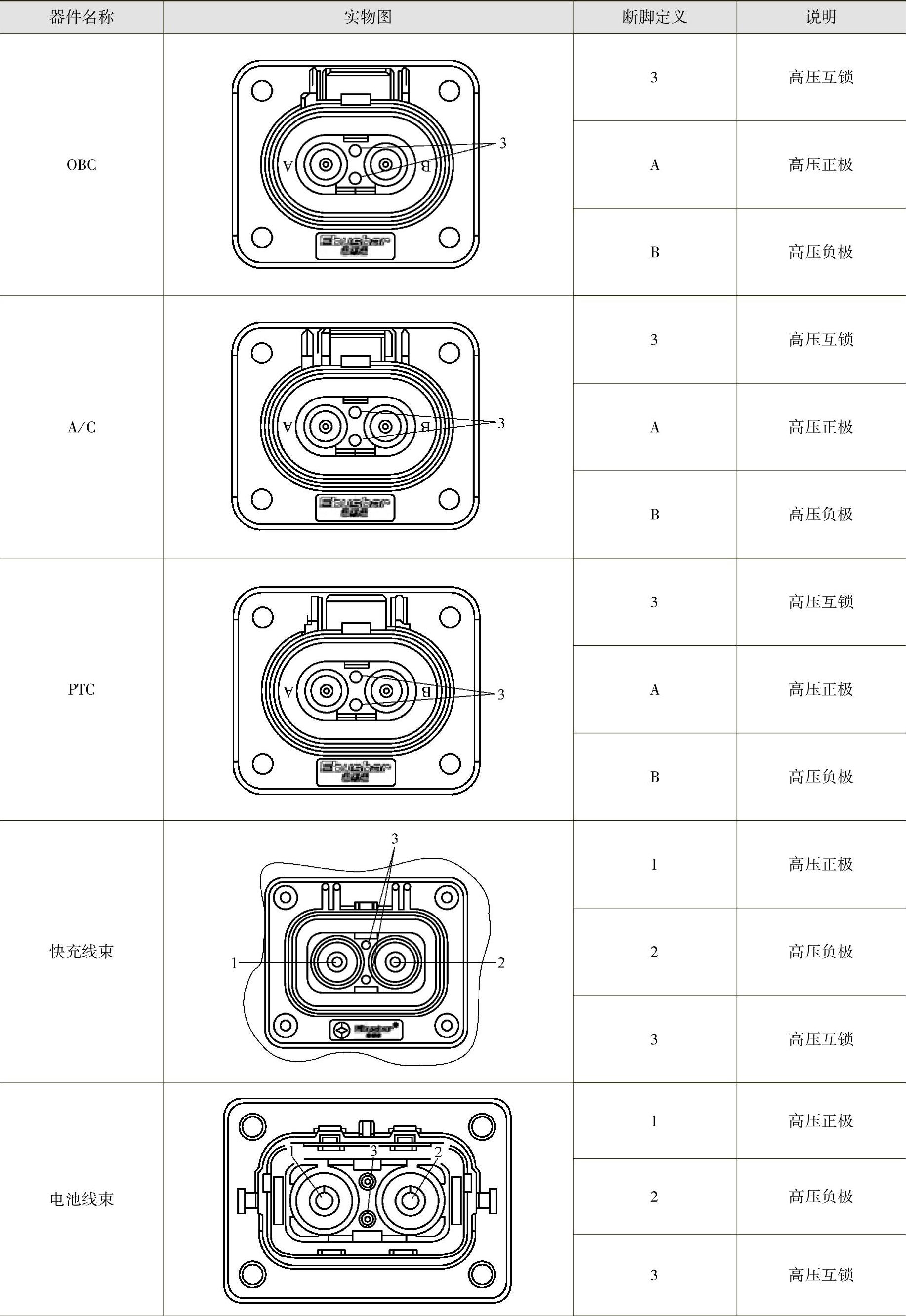

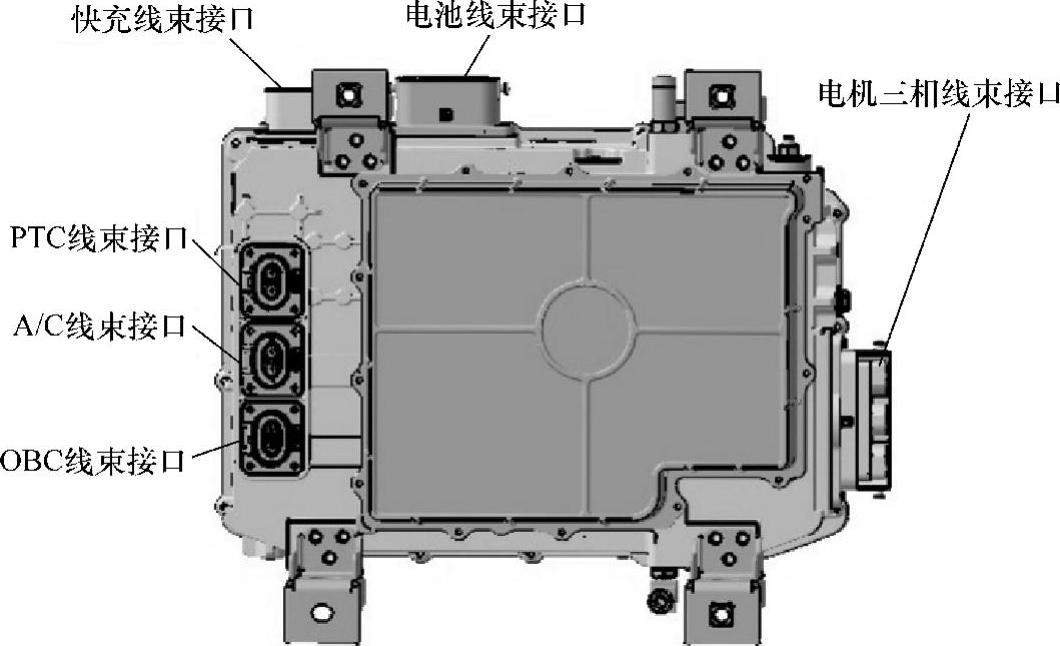

图10-16 PCU外部高压接口


（续）

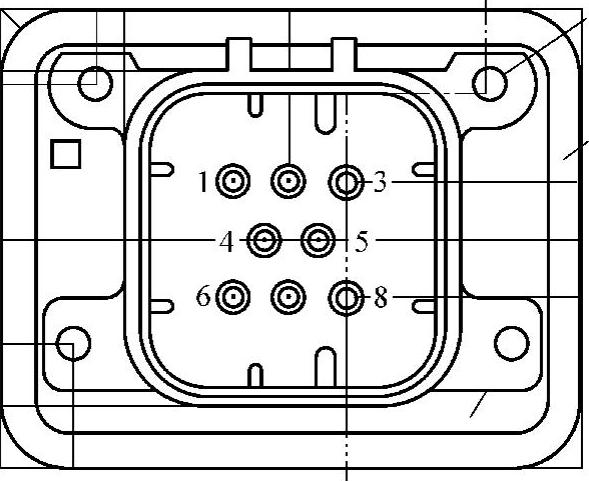

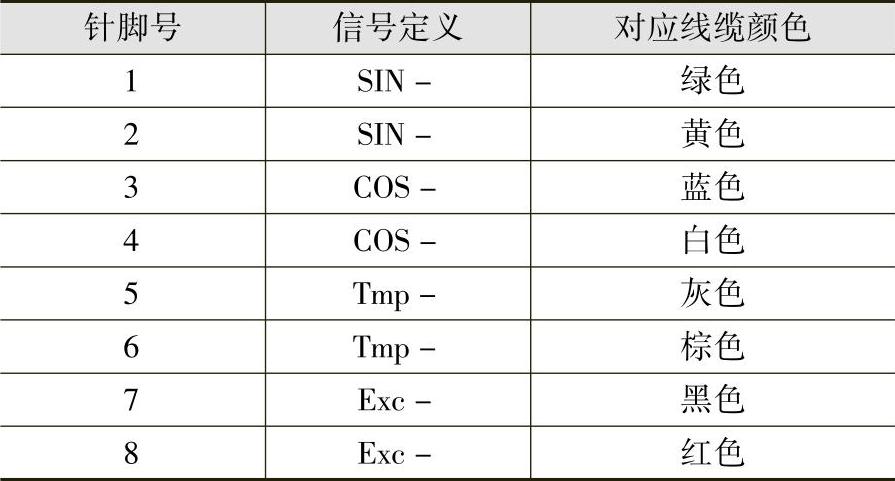

图10-17 旋变接插件

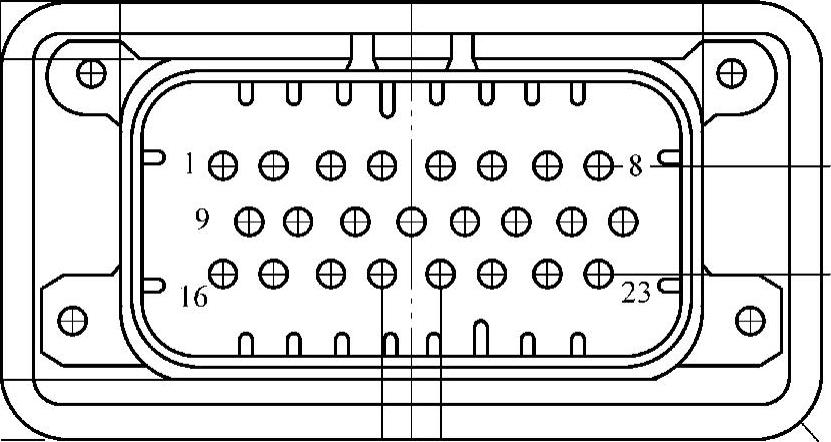

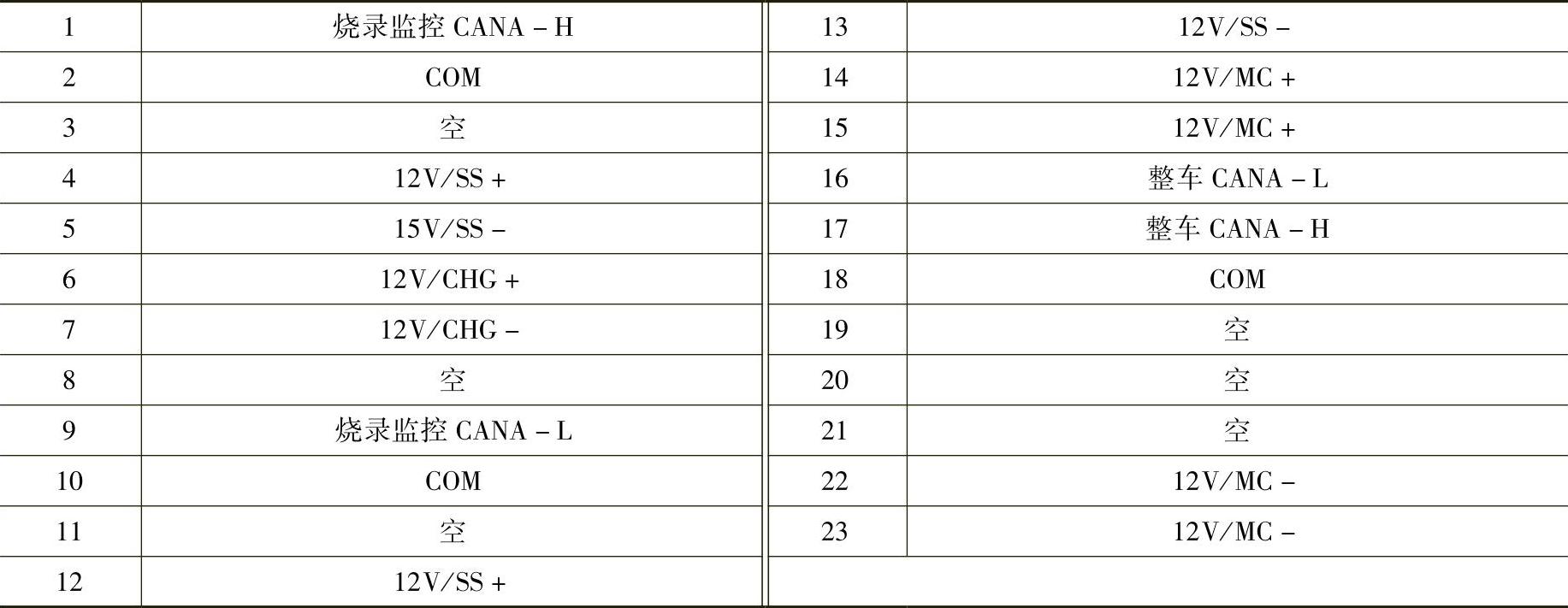

图10-18 23针低压信号接插件
