12.2.5 熔丝与继电器信息

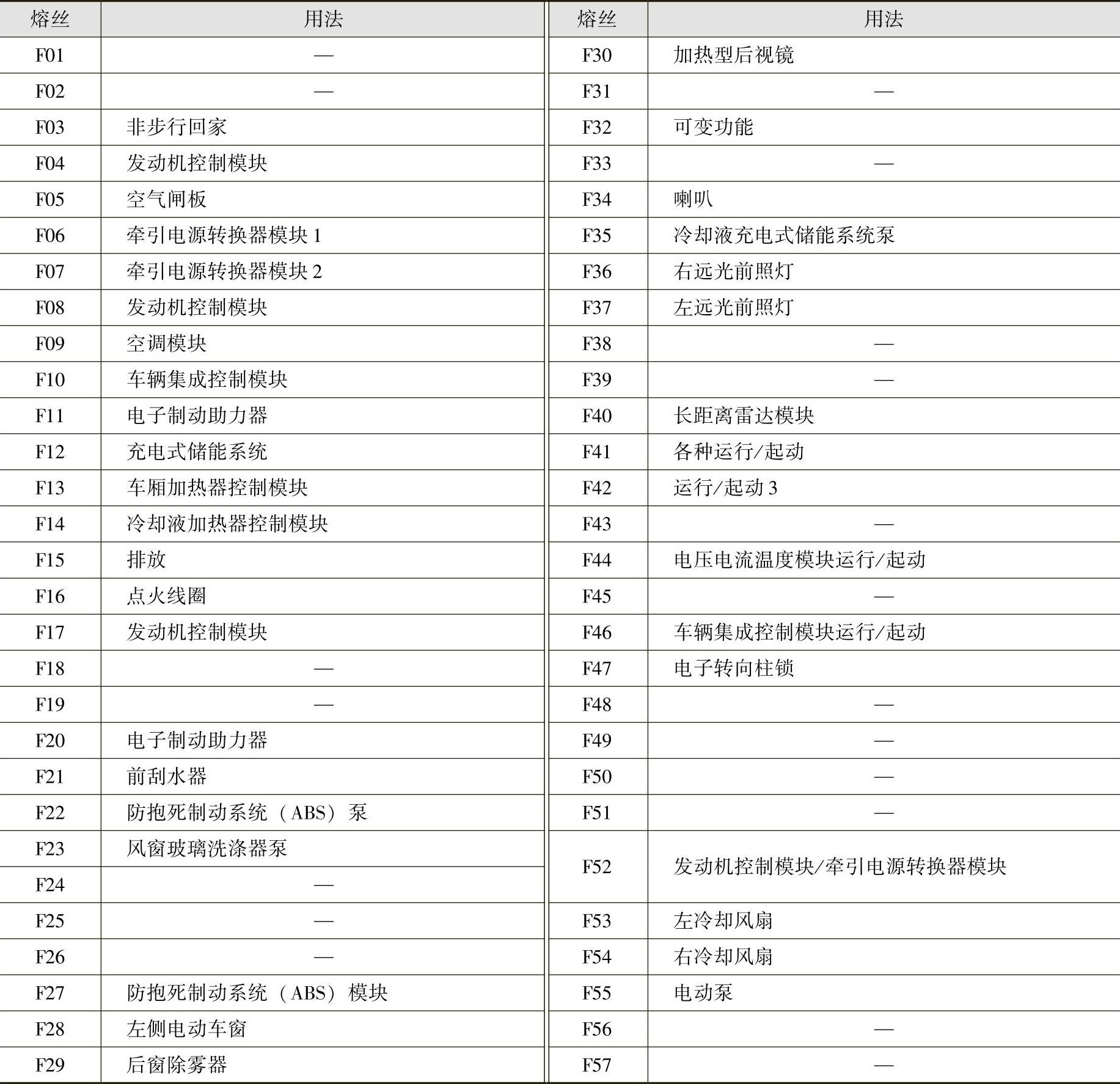

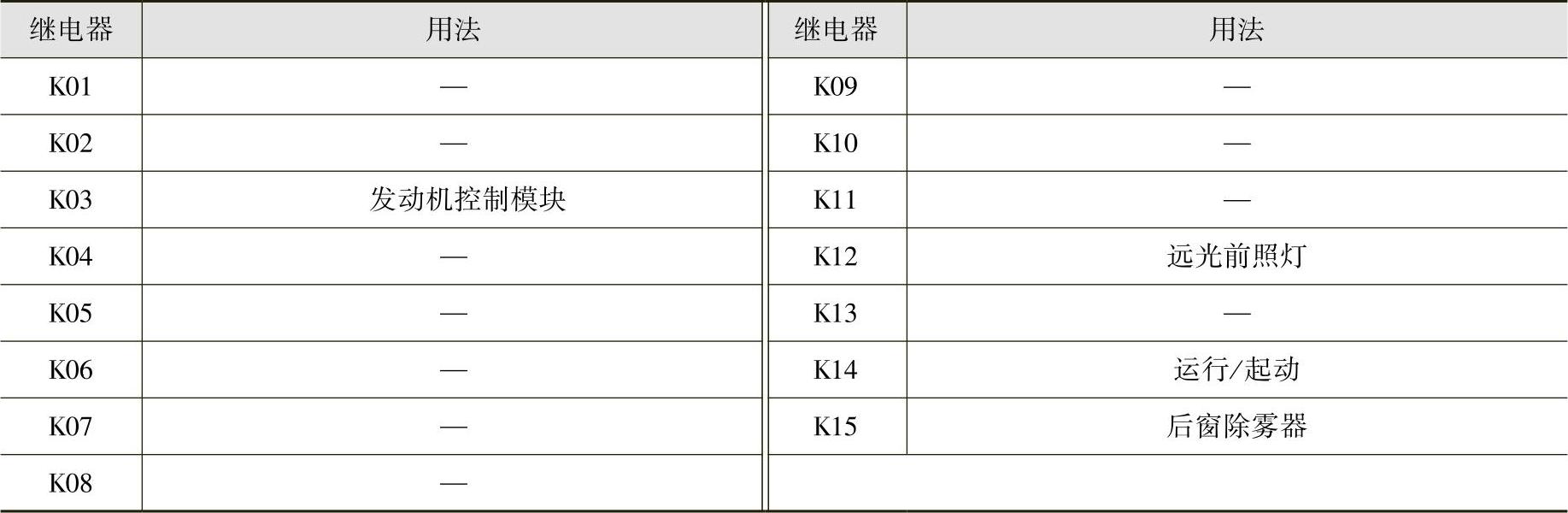

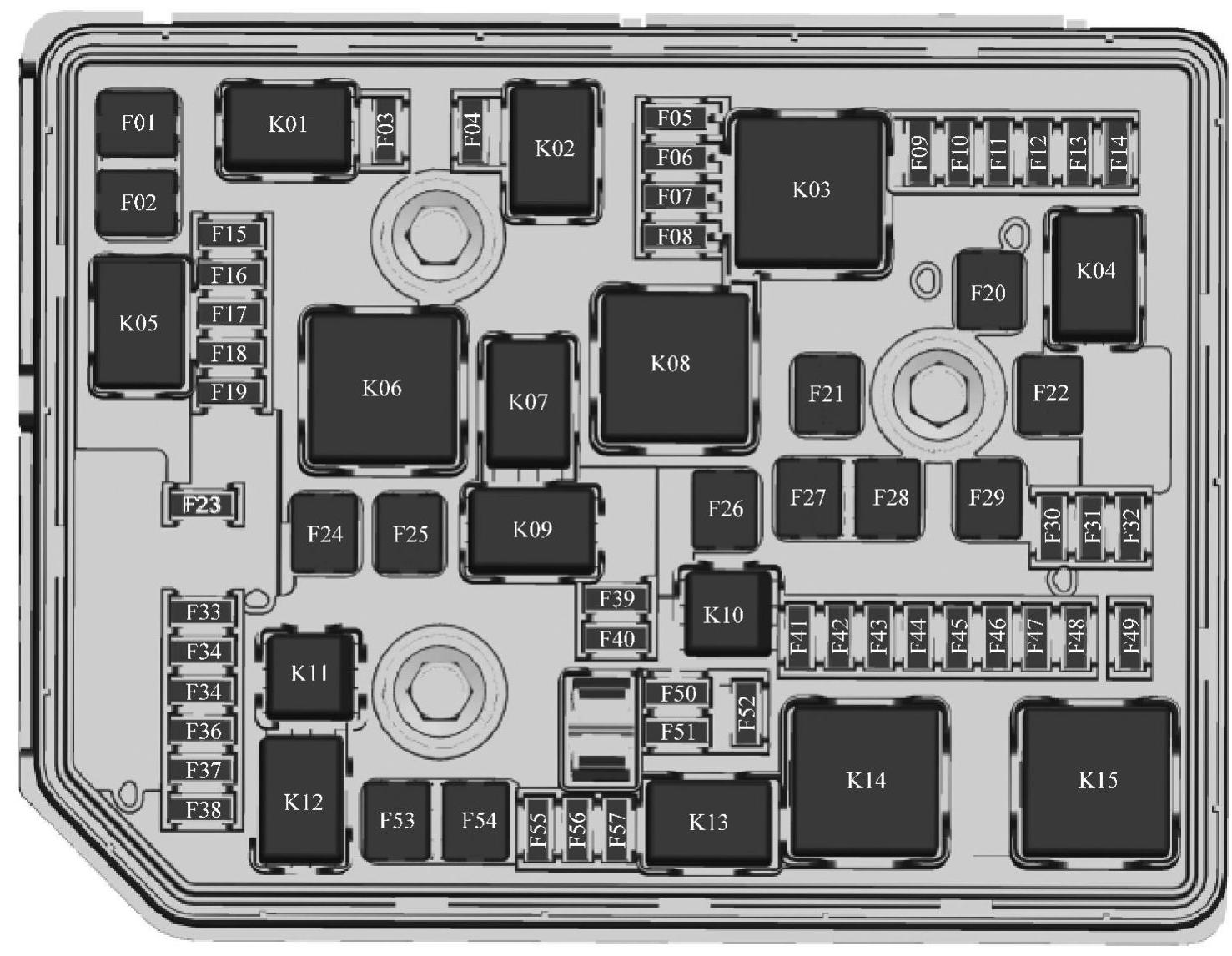

发动机舱熔丝盒（图12-1）


图12-1 发动机舱熔丝盒

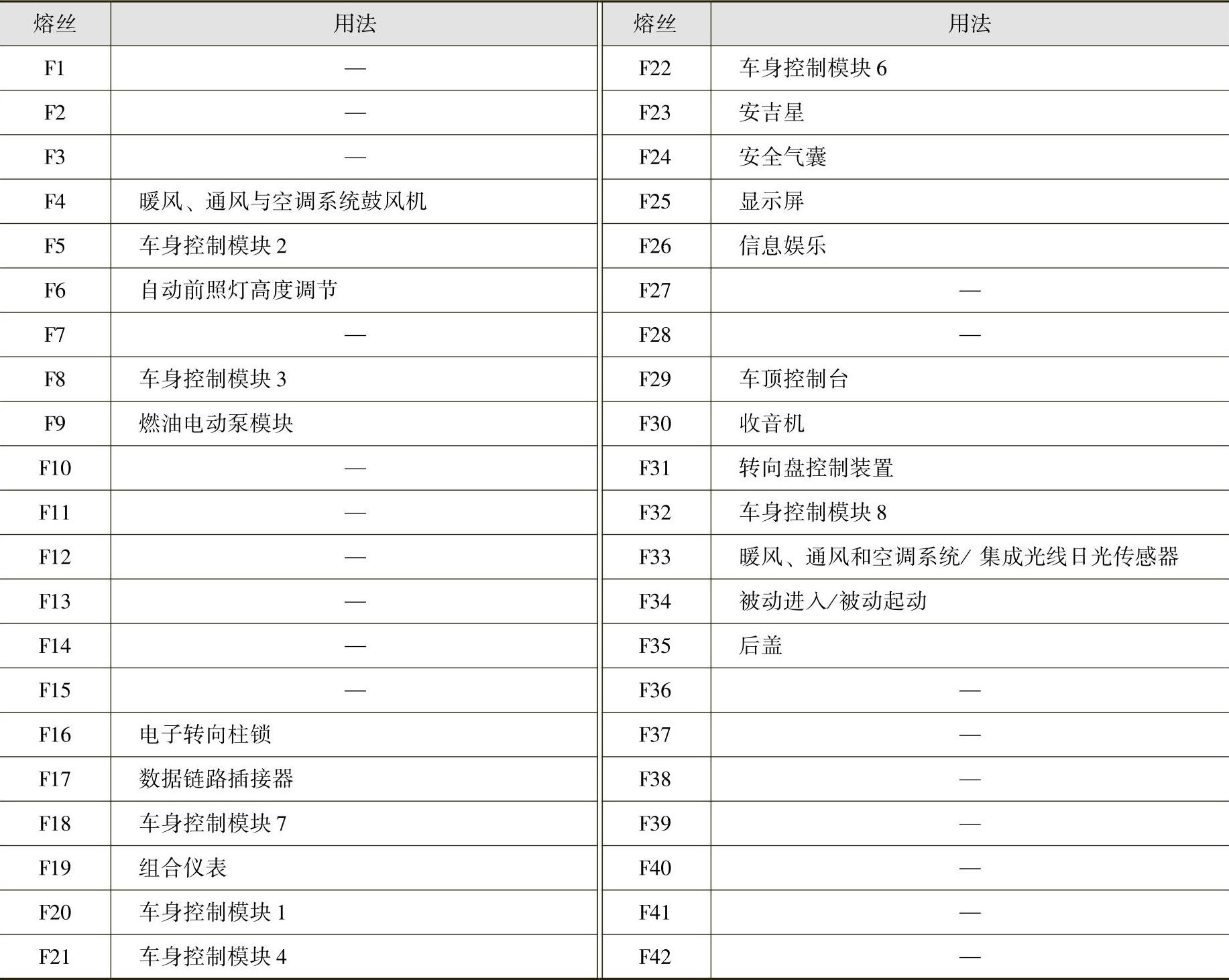

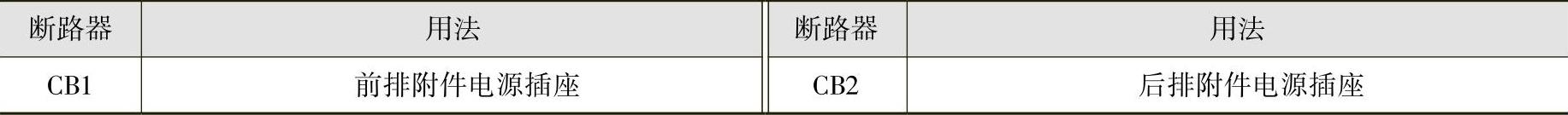

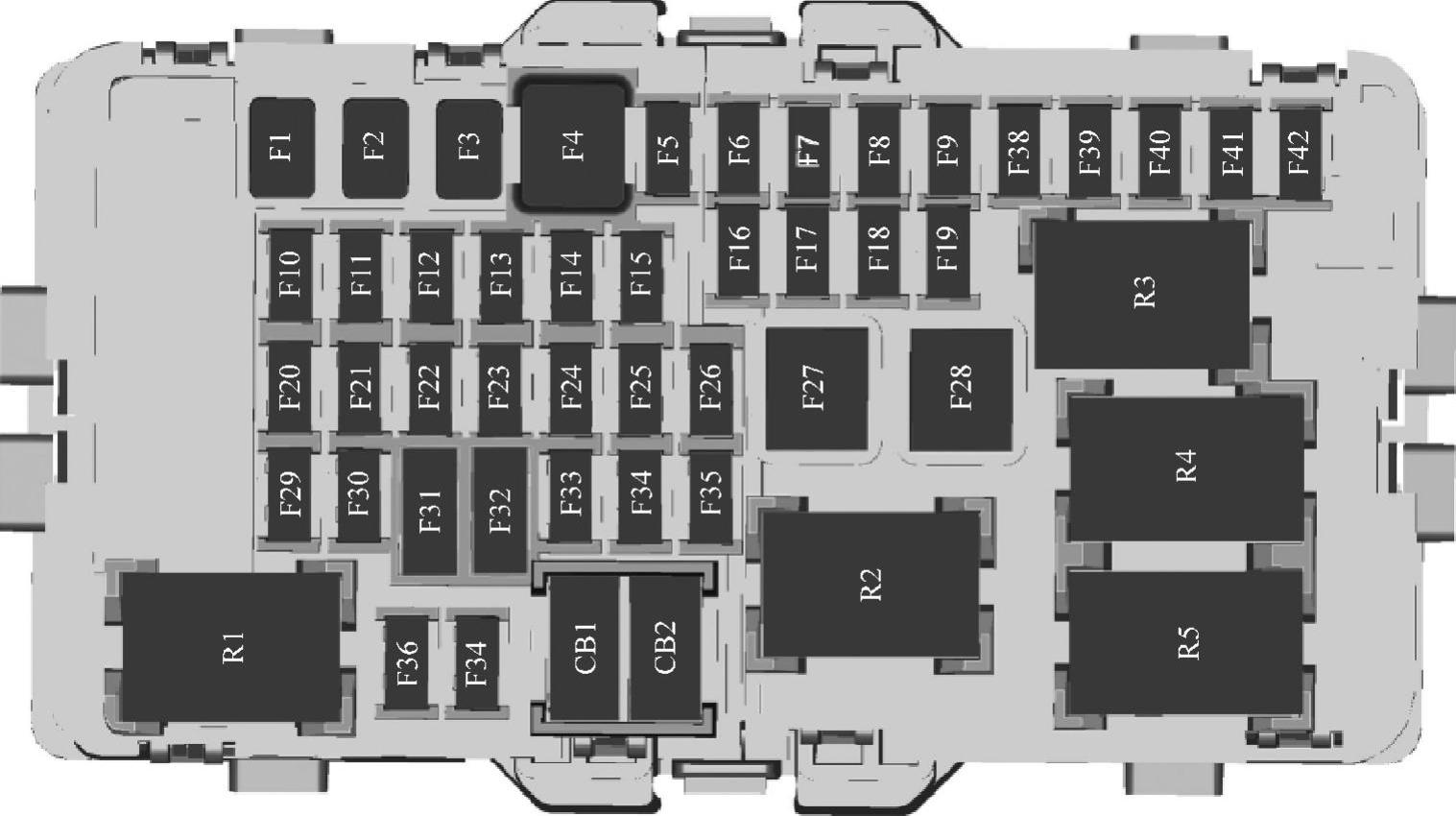

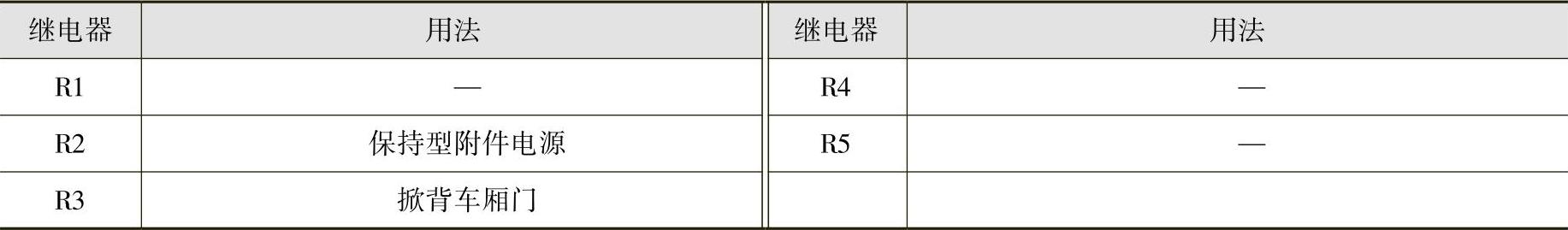

仪表板熔丝盒（图12-2）


图12-2 仪表板熔丝盒

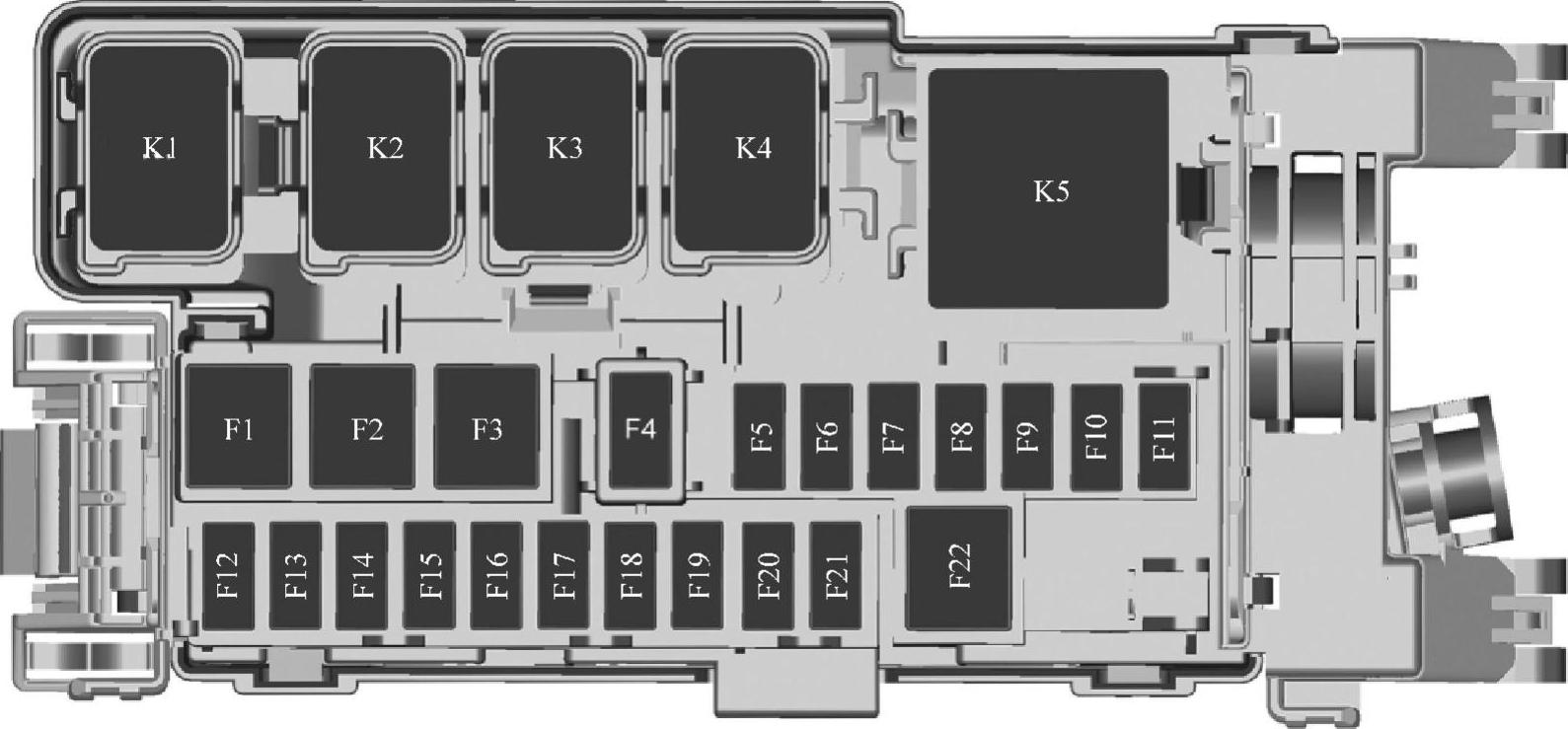

行李厢熔丝盒（图12-3）


图12-3 行李厢熔丝盒
