13.2.3  混合动力/电动汽车动力总成控制模块2端子数据

2025年09月26日
版权
13.2.3 混合动力 /电动汽车动力总成控制模块 2端子数据

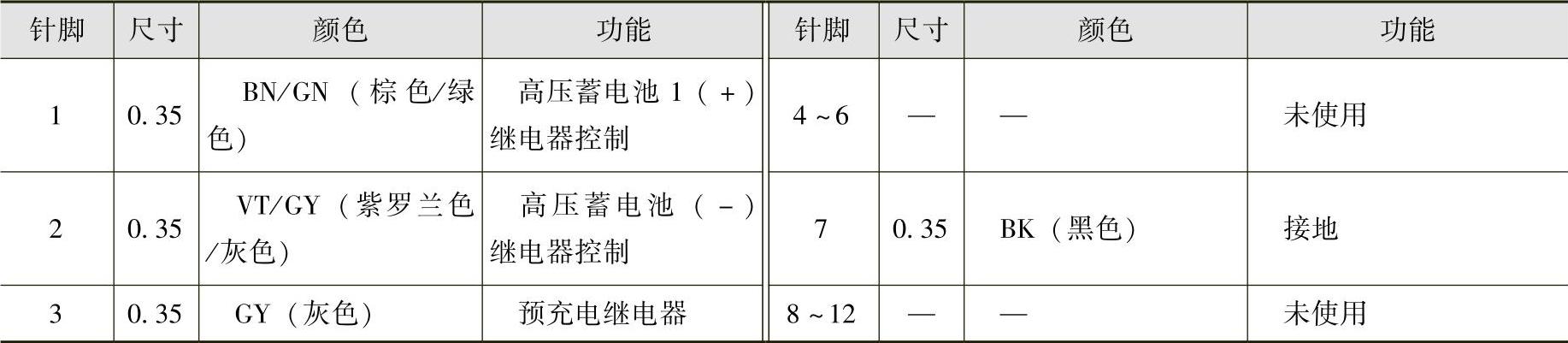

12针X4端子数据

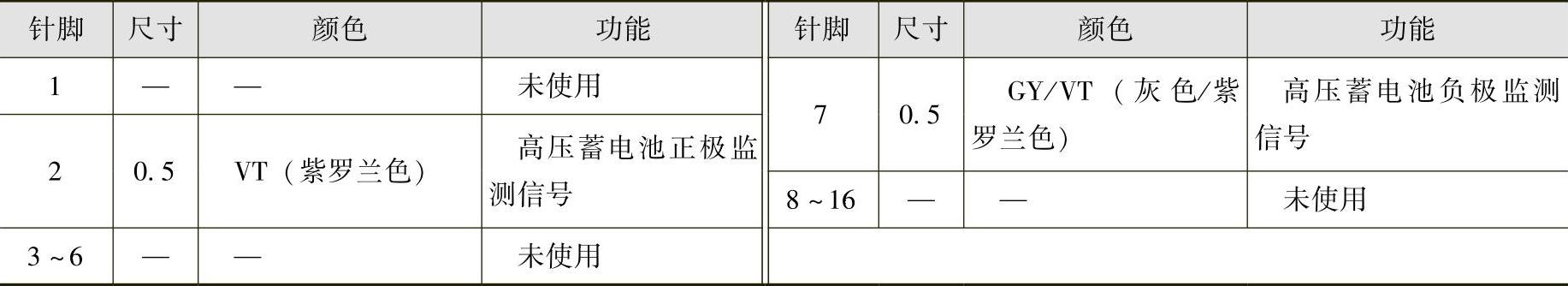

20针X5端子数据

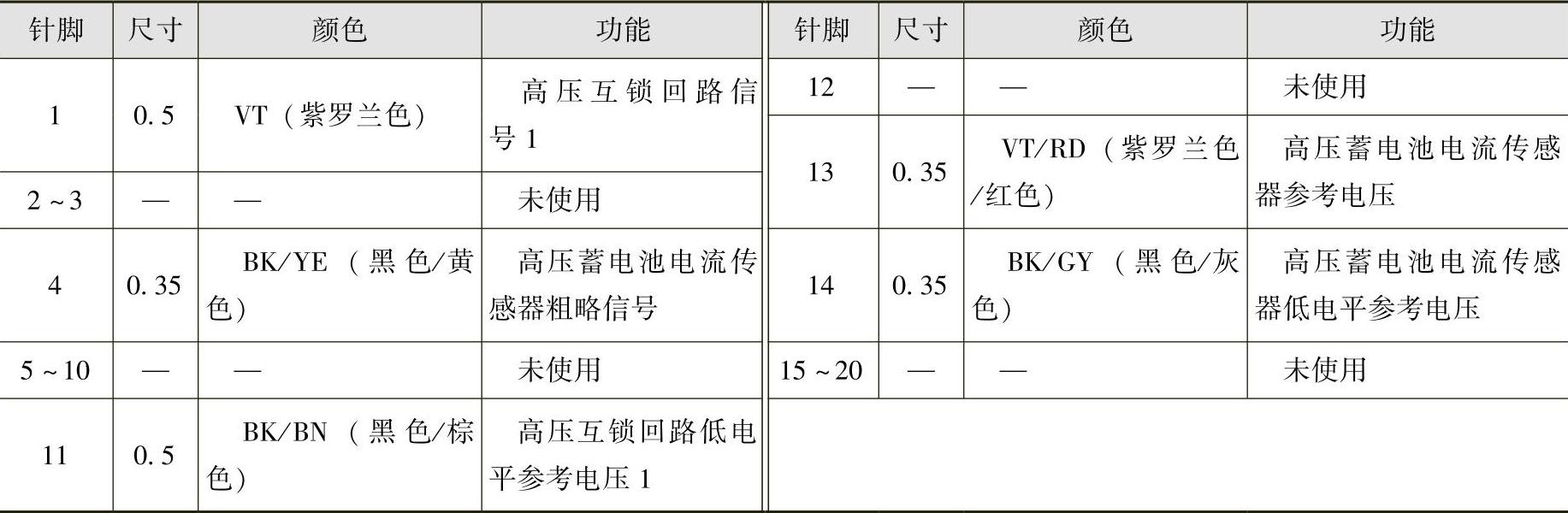

16针X6端子

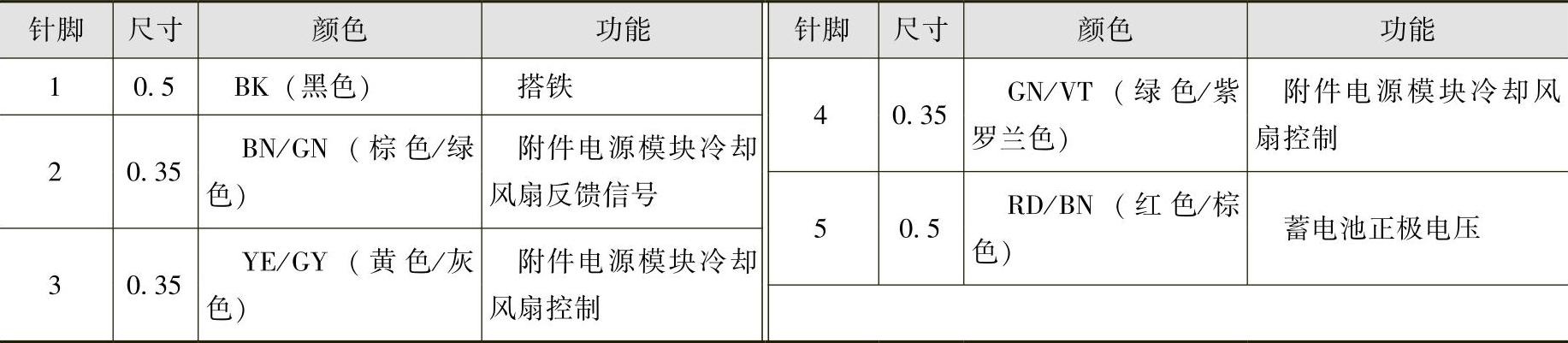

5针X2端子

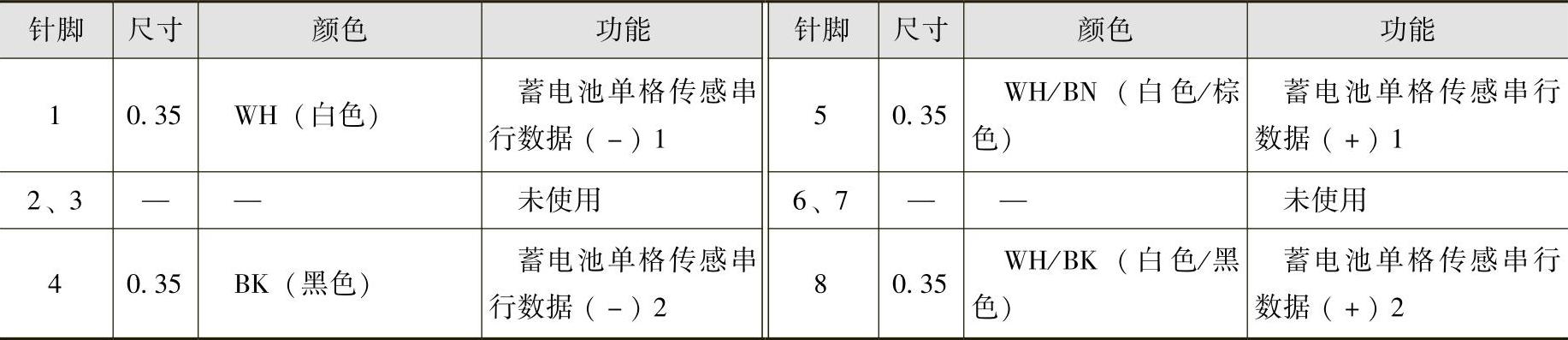

14针X7端子
