13.3.5 动力驱动单元端子数据

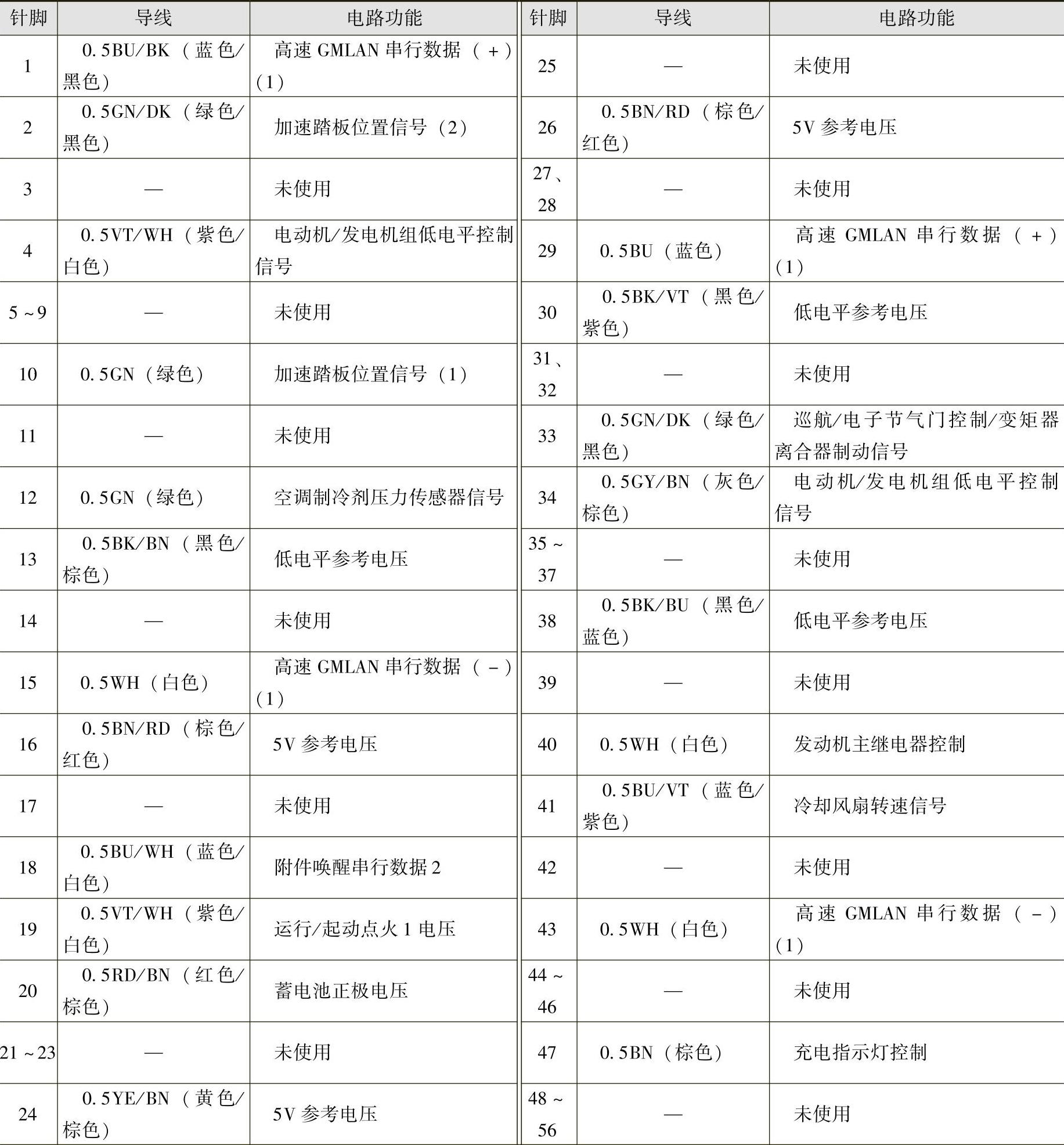

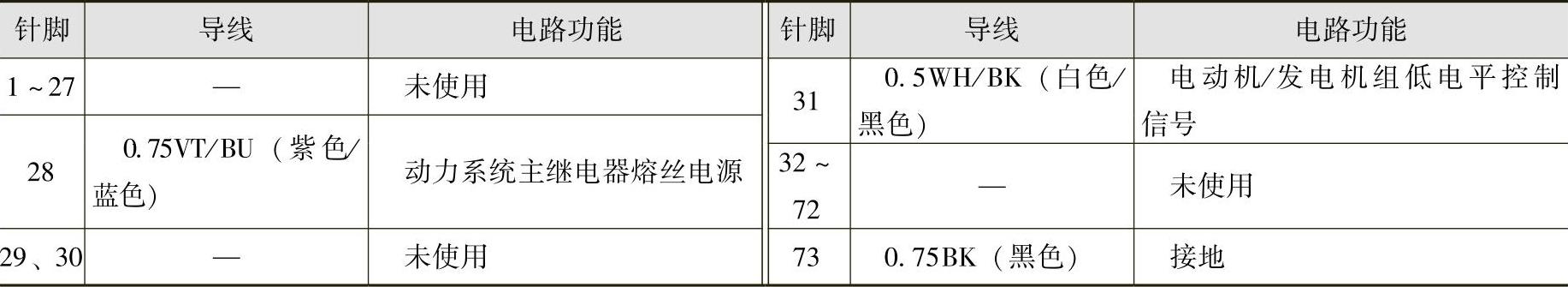

动力驱动单元连接端子如图13-8、图13-9、图13-10所示。

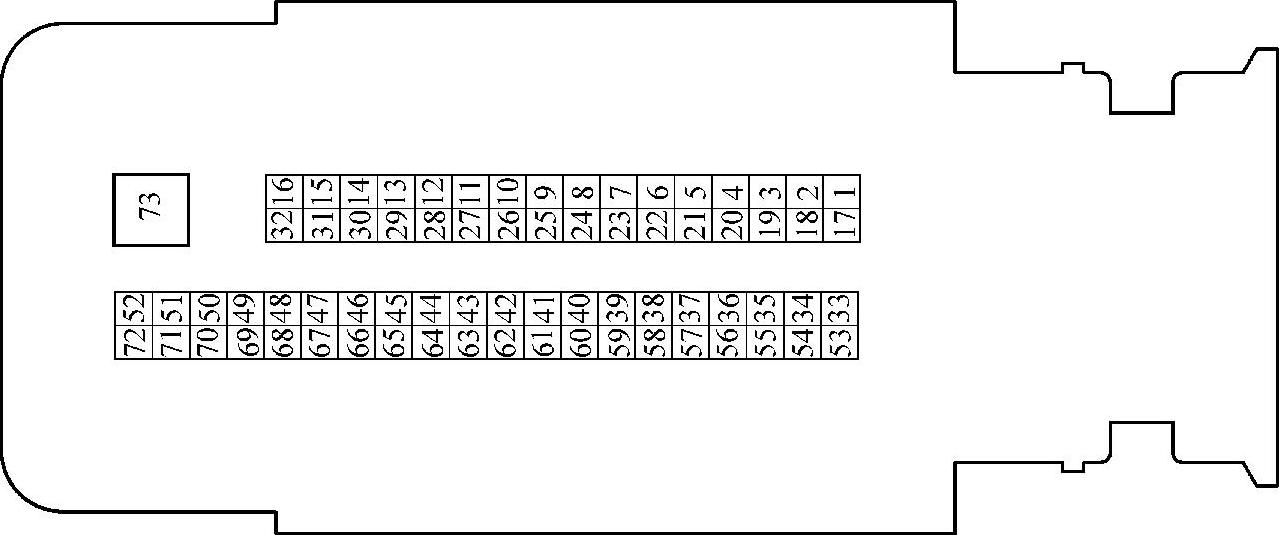

图13-8 动力驱动单元连接端子1

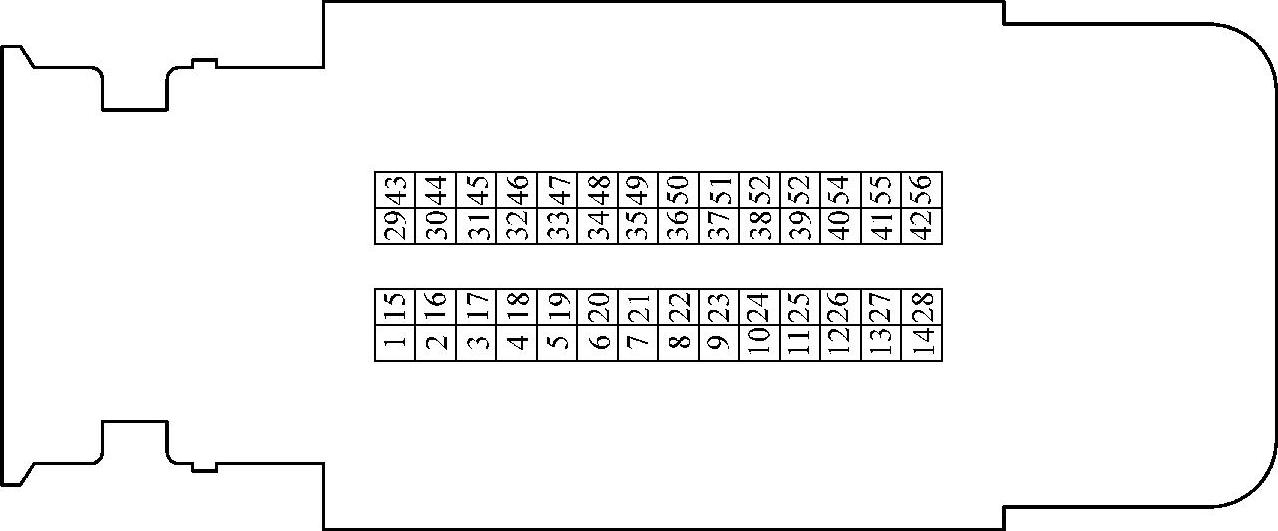

图13-9 动力驱动单元连接端子2



图13-10 动力驱动单元连接端子3
