15.4.5  逆变器总成端子数据

2025年09月26日
版权
15.4.5 逆变器总成端子数据

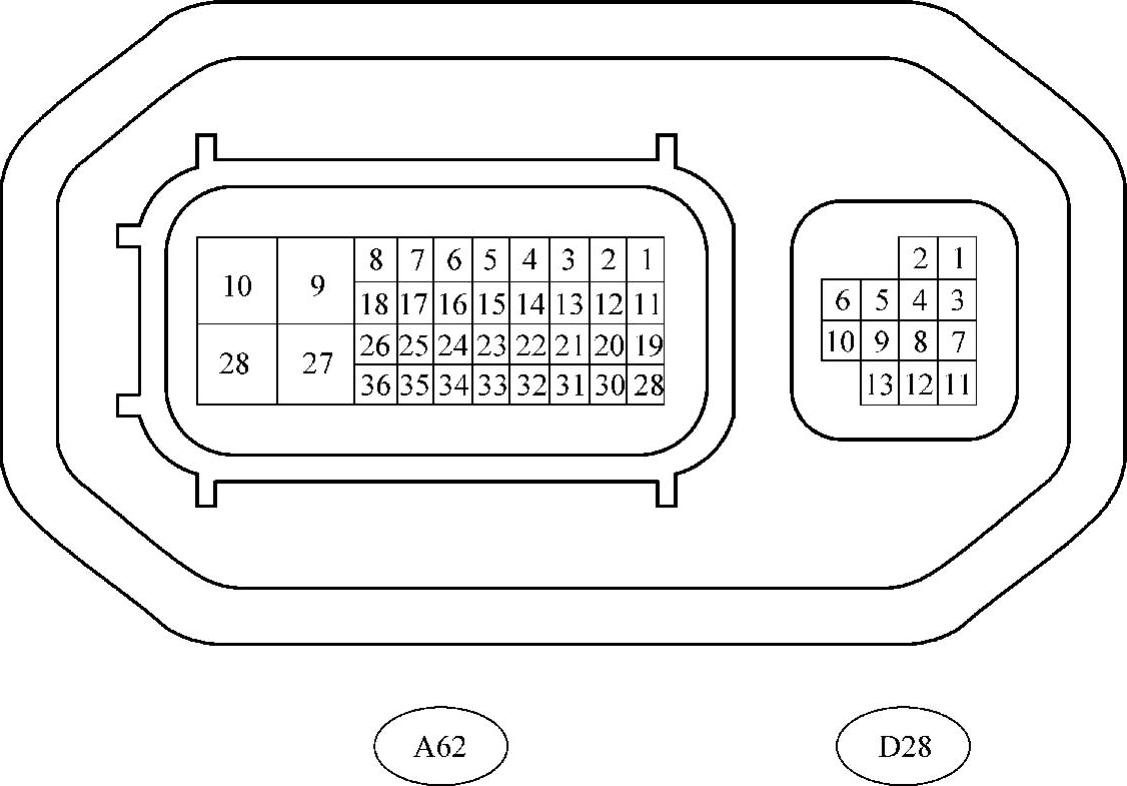

逆变器总成ECU针脚分布如图15-9所示。


图15-9 逆变器总成ECU针脚分布

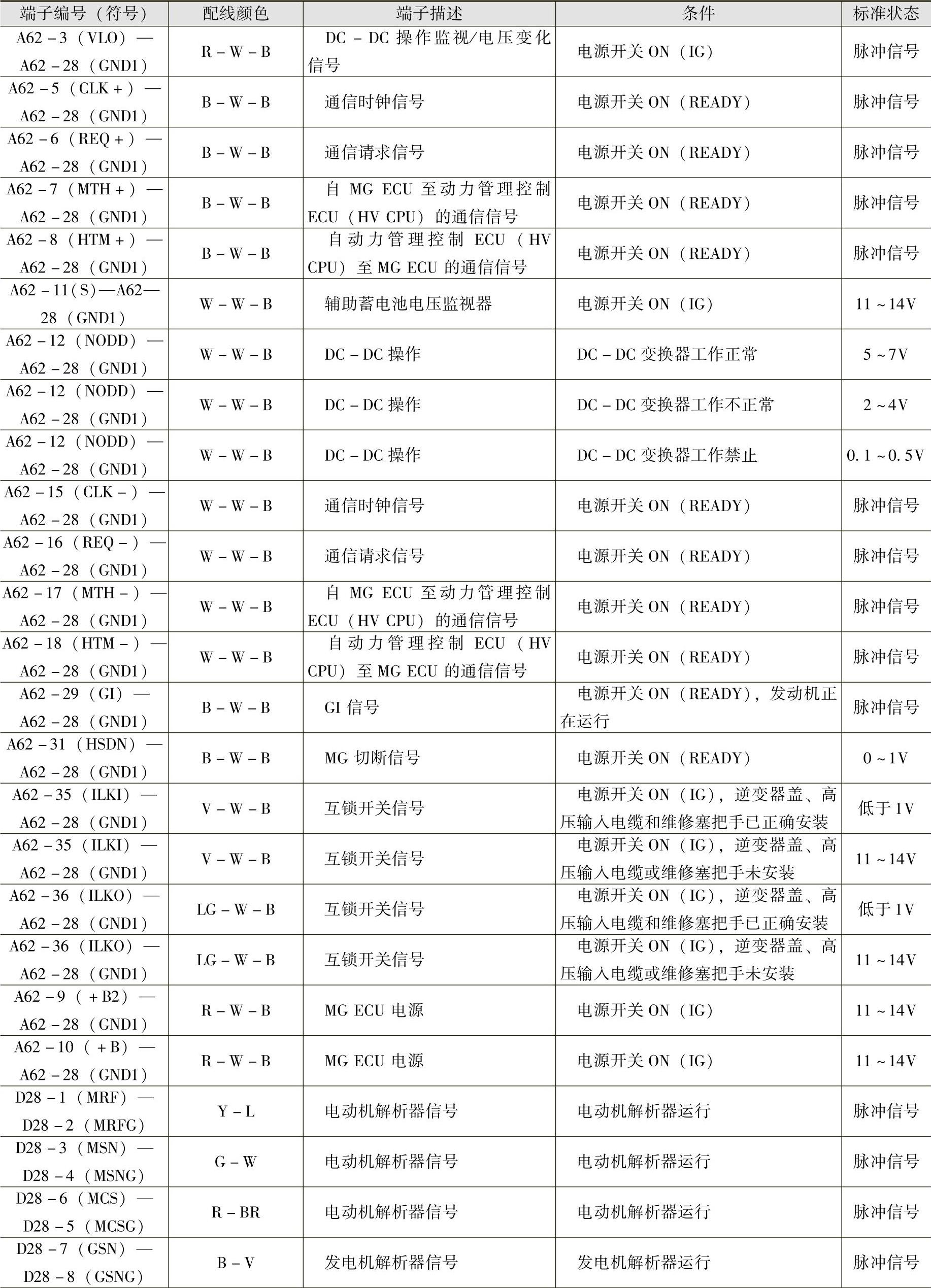

（续）


（续）
