19.2.2 增程电机电子装置端子数据

增程设备电机的功率为26.6kW，且在5000U1/min的条件下提供。增程设备电机电子单元通过冷却液冷却。

增程设备电机电子单元（REME）控制、调节和协调增程设备上电机的功能。通过REME确保高压车载网络内的充电。REME外部连接接口如图19-1所示，其端子分布如图19-2所示。

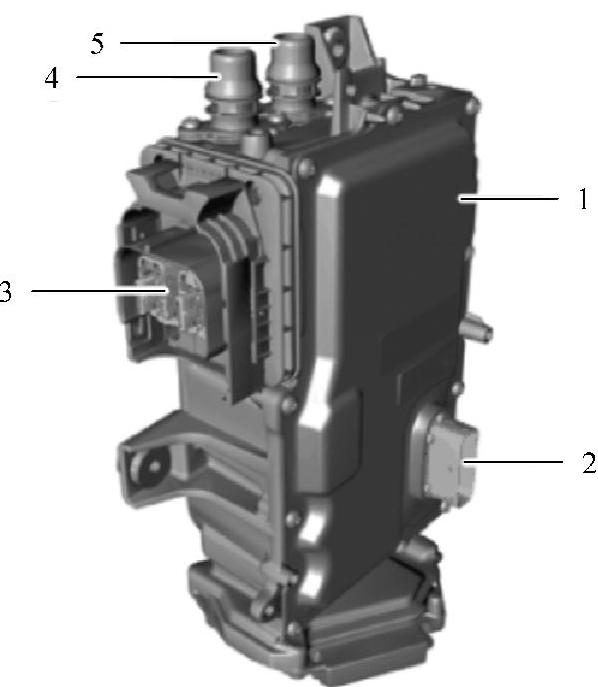

图19-1 REME外部连接接口

1—增程设备电机电子单元（REME） 2—24芯车辆通信接口 3—高压接口-高压蓄电池单元 4—冷却液入口接口 5—冷却液出口接口


图19-2 REME端子分布

A274∗02B-2针黑色增程设备电机电子单元高压触点监测装置插头

A274∗03B-2针黑色增程设备电机电子单元高压触点监测装置插头

A274∗1B-24针黑色增程设备电机电子单元部件插头

A274∗2B-3针橘黄色增程设备电机电子单元高压接头

A274∗3B-2针橘黄色增程设备电机电子单元高压接头

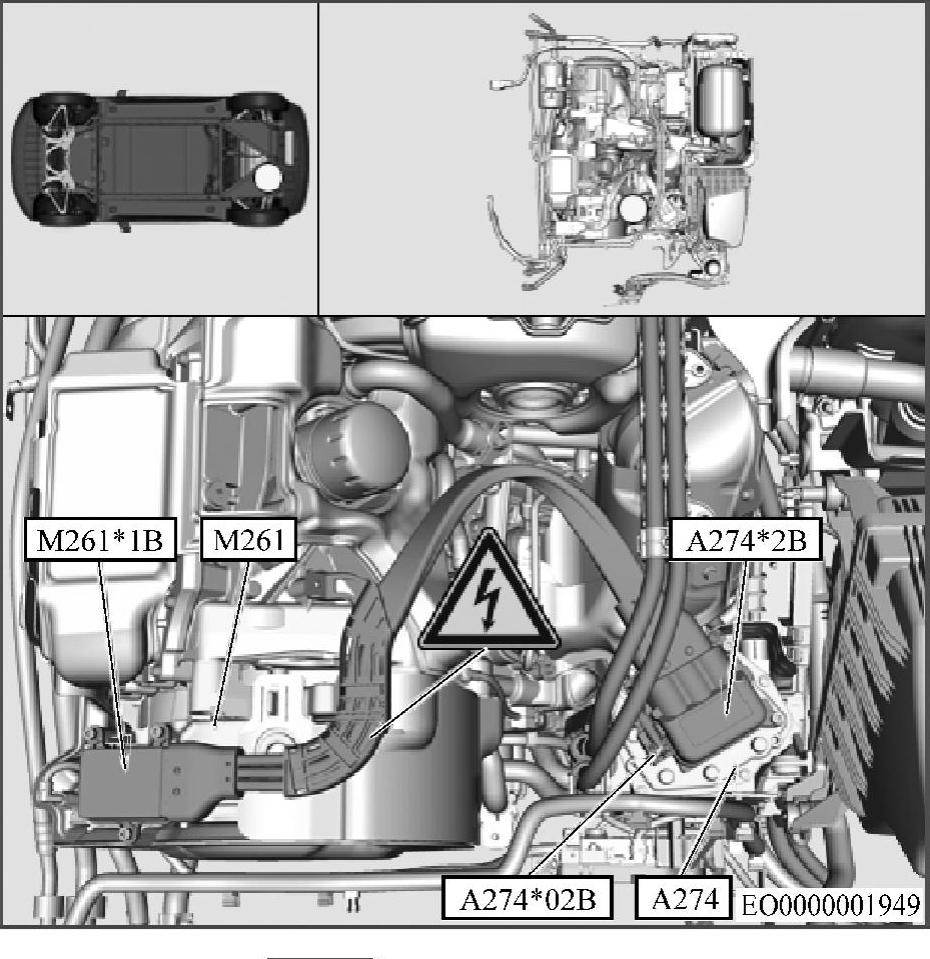

注：A274∗03B、A274∗1B、A274∗2B、A274∗3B图中不可见。

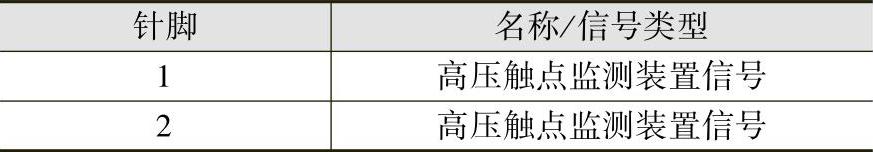

A274∗02B插头上的针脚布置

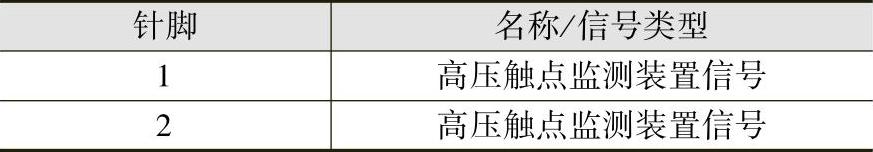

A274∗03B插头上的针脚布置

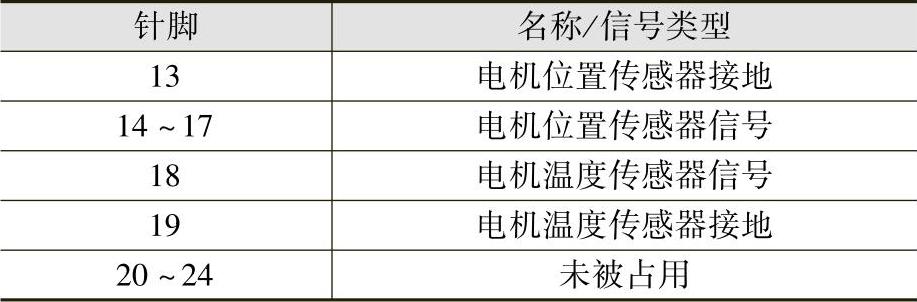

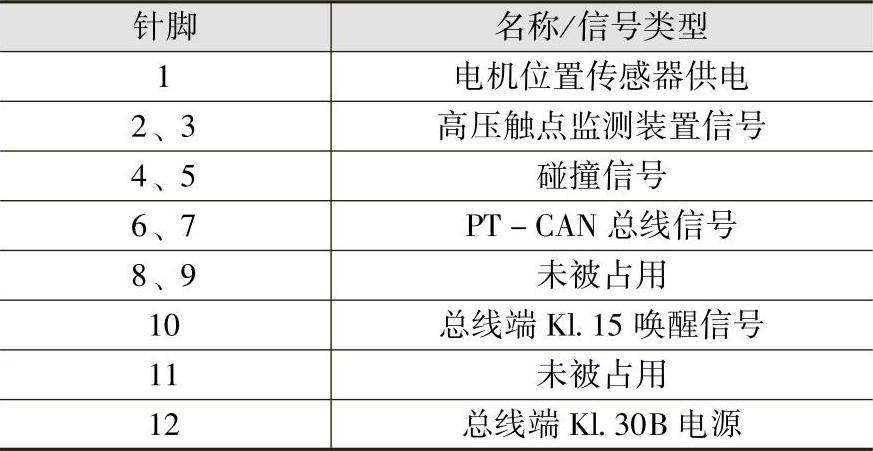

A274∗1B插头上的针脚布置


（续）

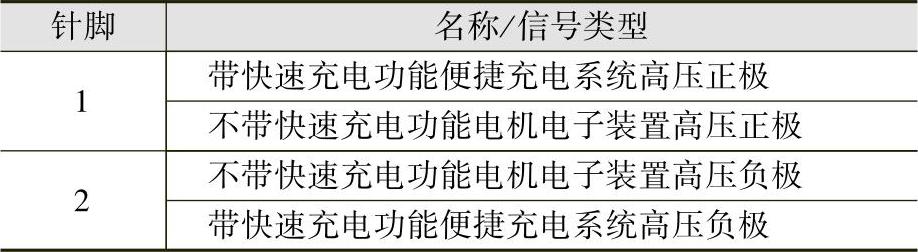

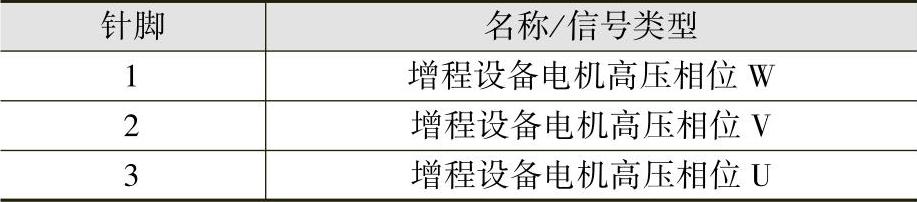

A274∗2B插头上的针脚布置


A274∗3B插头上的针脚布置
