19.4.3  电机电子装置连接端子数据

19.4.3 电机电子装置连接端子数据

电机电子装置连接端子如图19-3所示。

图19-3 电机电子装置连接端子

A190∗1B-58针黑色部件插头 A190∗02B-2针黑色高压触点监测装置插头 A190∗2B-2 针橘黄色高压接头

A190∗9B-5针橘黄色高压接头 A190∗10B-3针橘黄色高压接头

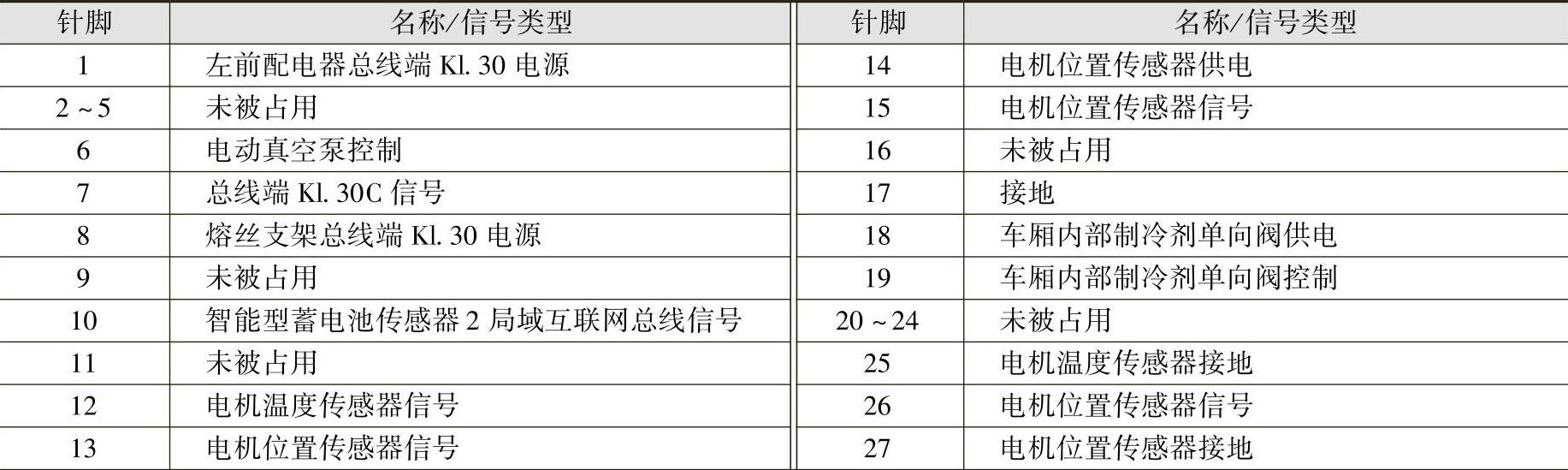

A190∗1B插头上的针脚布置

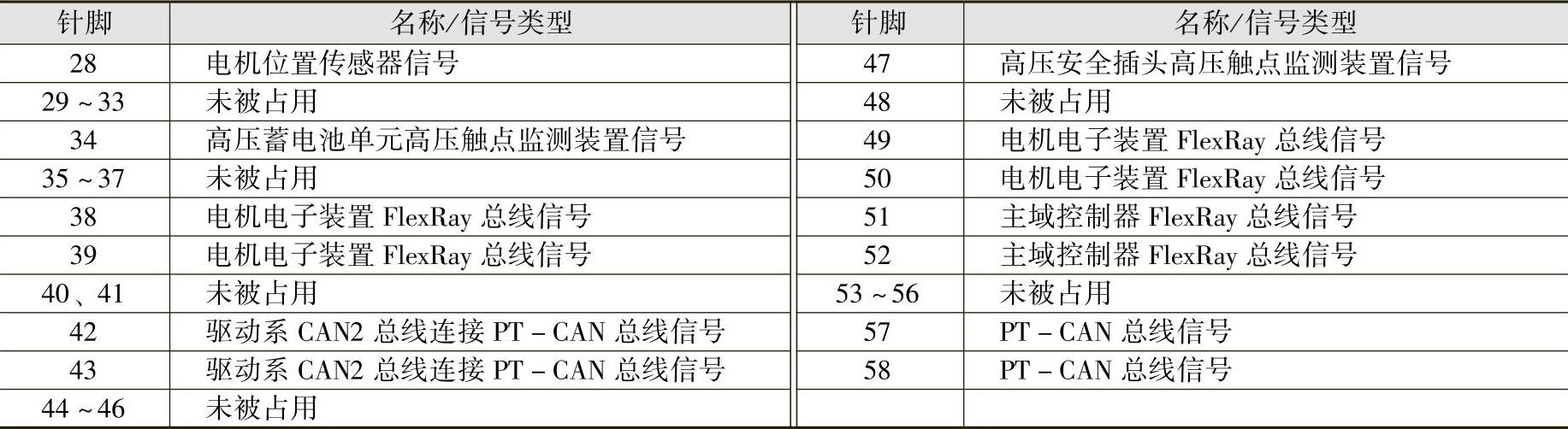

（续）

(https://www.daowen.com)

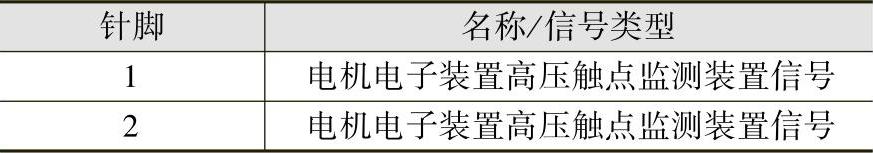

A190∗02B插头上的针脚布置

（续）

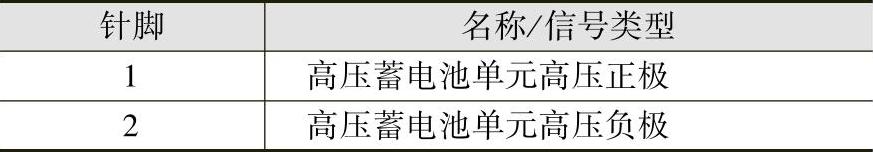

A190∗2B插头上的针脚布置

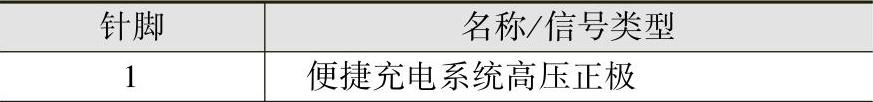

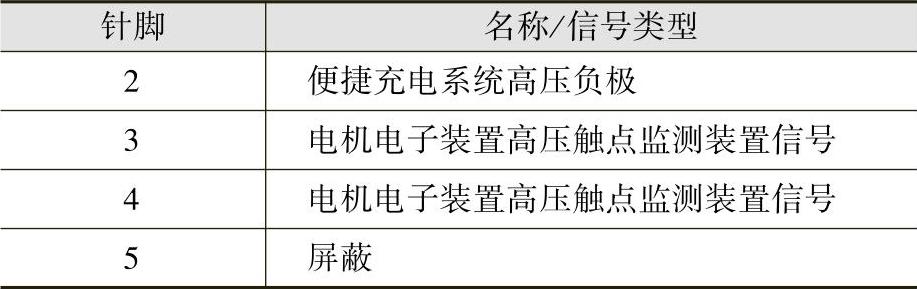

A190∗9B插头上的针脚布置

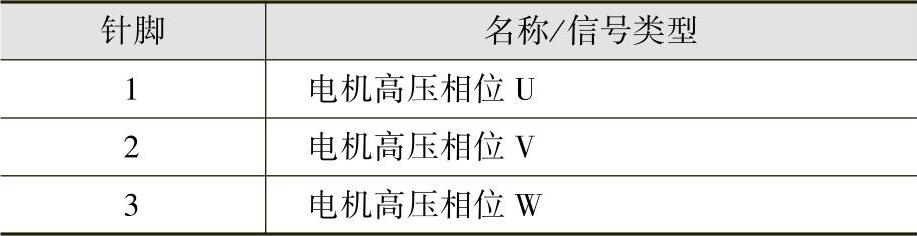

A190∗10B插头上的针脚布置
