九、检测电脑板

1）检查线路板、电阻、电容、二极管、晶体管、集成块有无烧焦的现象，如果有烧焦的现象用万用表检查具体损坏的元器件，更换相应元器件。

2）用万用表测量电容、滤波电容正反向的电阻值，一般在300～400Ω，低于100Ω要仔细检查问题所在，更换相应器件。

3）插上修复仪检测，用信号笔检测CPU、随机存储器、只读存储器脉冲是否正常。发现不正常的脉冲，用万用表测量电阻值，找出损坏的元器件更换，具体参见图5-37、图5-38。

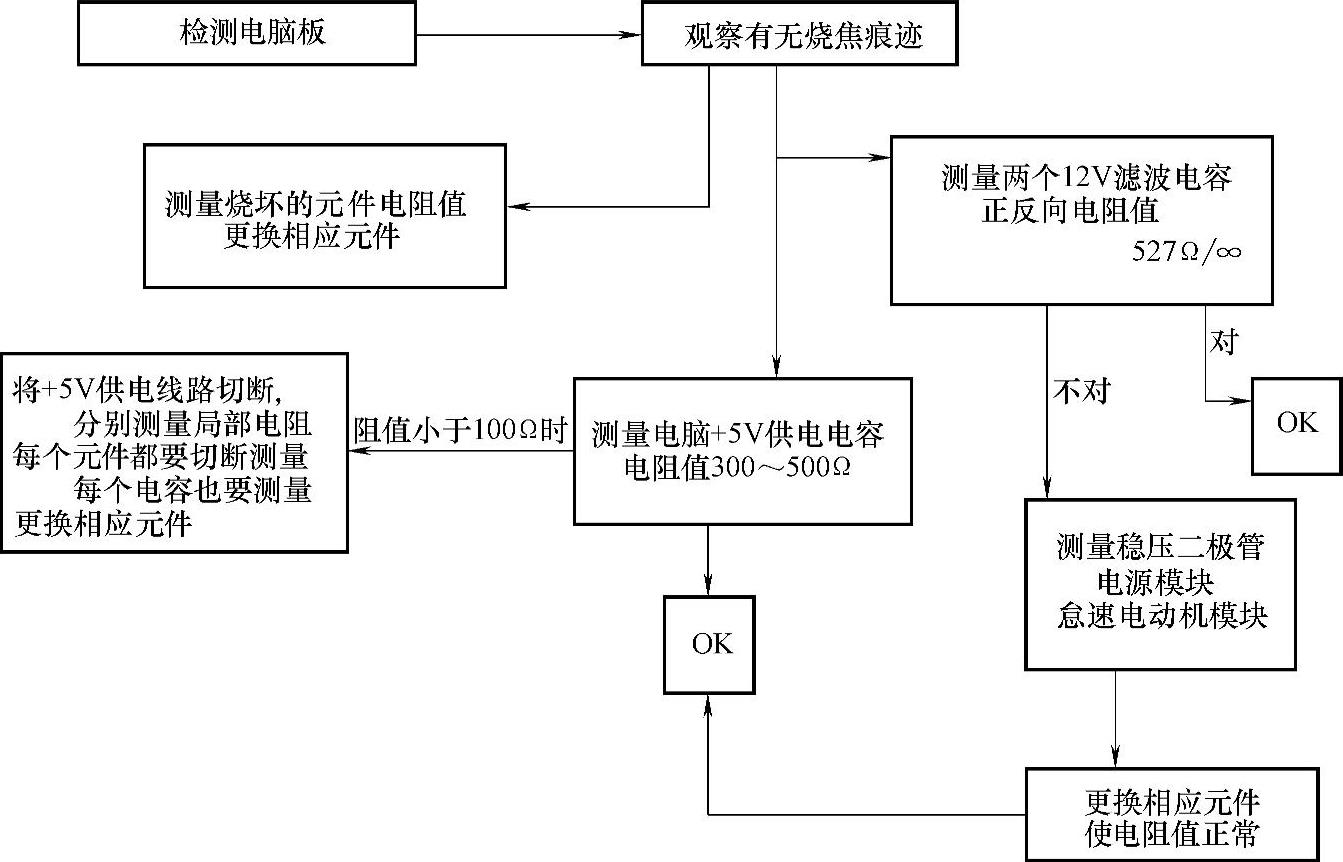

图5-37 用修复仪检测电脑板上的元件

4）对于没有接触过的电脑板，在没有资料的情况下，先找出它的常火线、钥匙控制火线和搭铁线。再找出它的+5V（有的是+3.3V）供电，一定要在准确无误的情况下插入修复仪试验，否则将烧坏电脑板，后悔莫及，至于端子哪个是什么线，没有经验的要通过传感器、执行器、线路，实地测量才能准确判定哪个是喷油模块、怠速模块、电源模块、传感器放大模块。要细心测量，准确无误，量线路电阻时要将蓄电池拆掉较为准确。

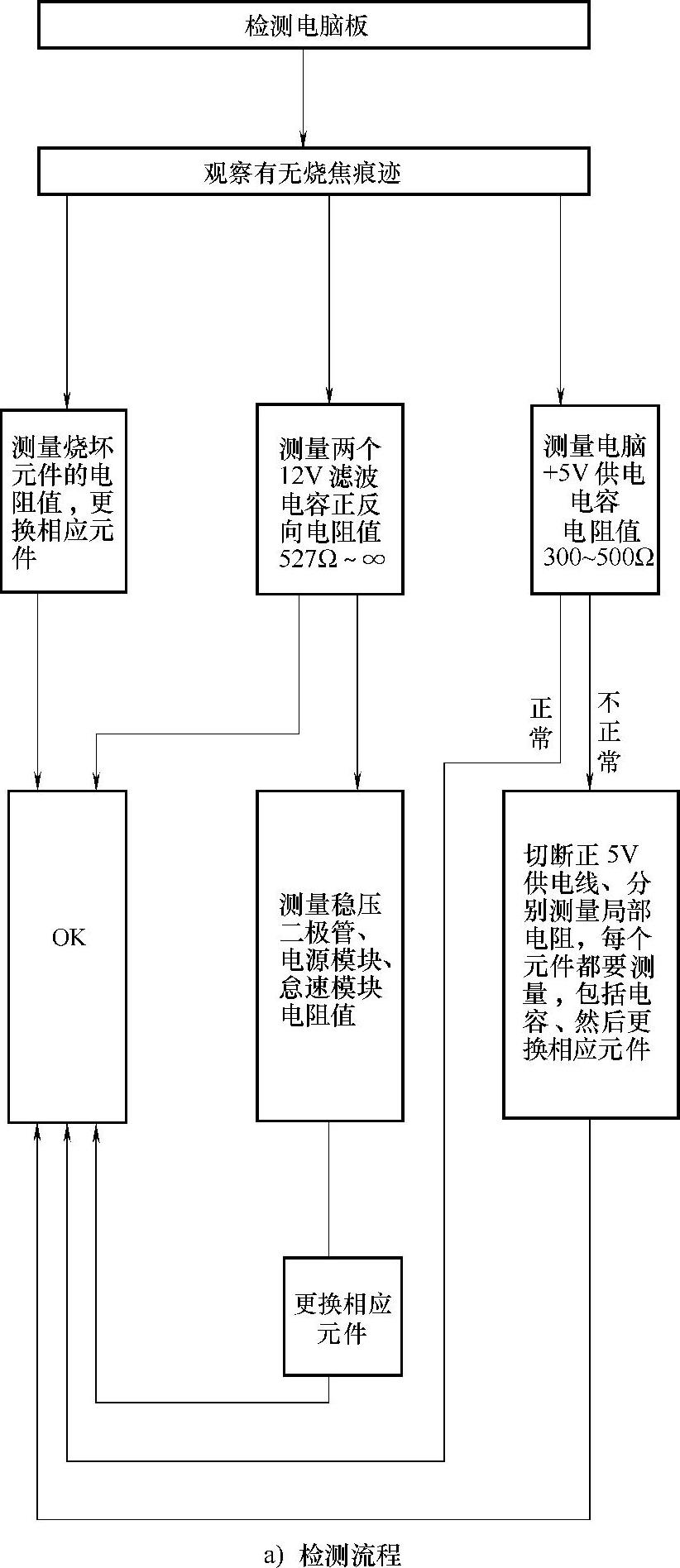

图5-38 用修复仪检测、修复电脑板

图5-38 用修复仪检测、修复电脑板（续）
