马自达电脑板控制电路图（图5-41）

通过上述三张图可以发现喷油器都是一端和继电器相接，电压是11～14V，另一端是和电脑板相接，电脑板控制搭铁信号线，此信号线可以用信号笔测量，信号笔绿灯闪烁时间是喷油脉冲宽度。点火线圈一端和供电钥匙相连的，供电电压是11～14V，另一端受电脑板脉冲控制，其脉冲不能用信号笔测量，因为这个地方的反电动势电压高，容易烧坏信号笔。怠速电动机都是受脉冲控制，线路上面+5V电压是从电脑板出来供给传感器使用，一般控制端都是搭铁信号。电脑板上一般都有常火线和受钥匙控制的火线。

图5-39 桑塔纳3000轿车电脑板控制电路图

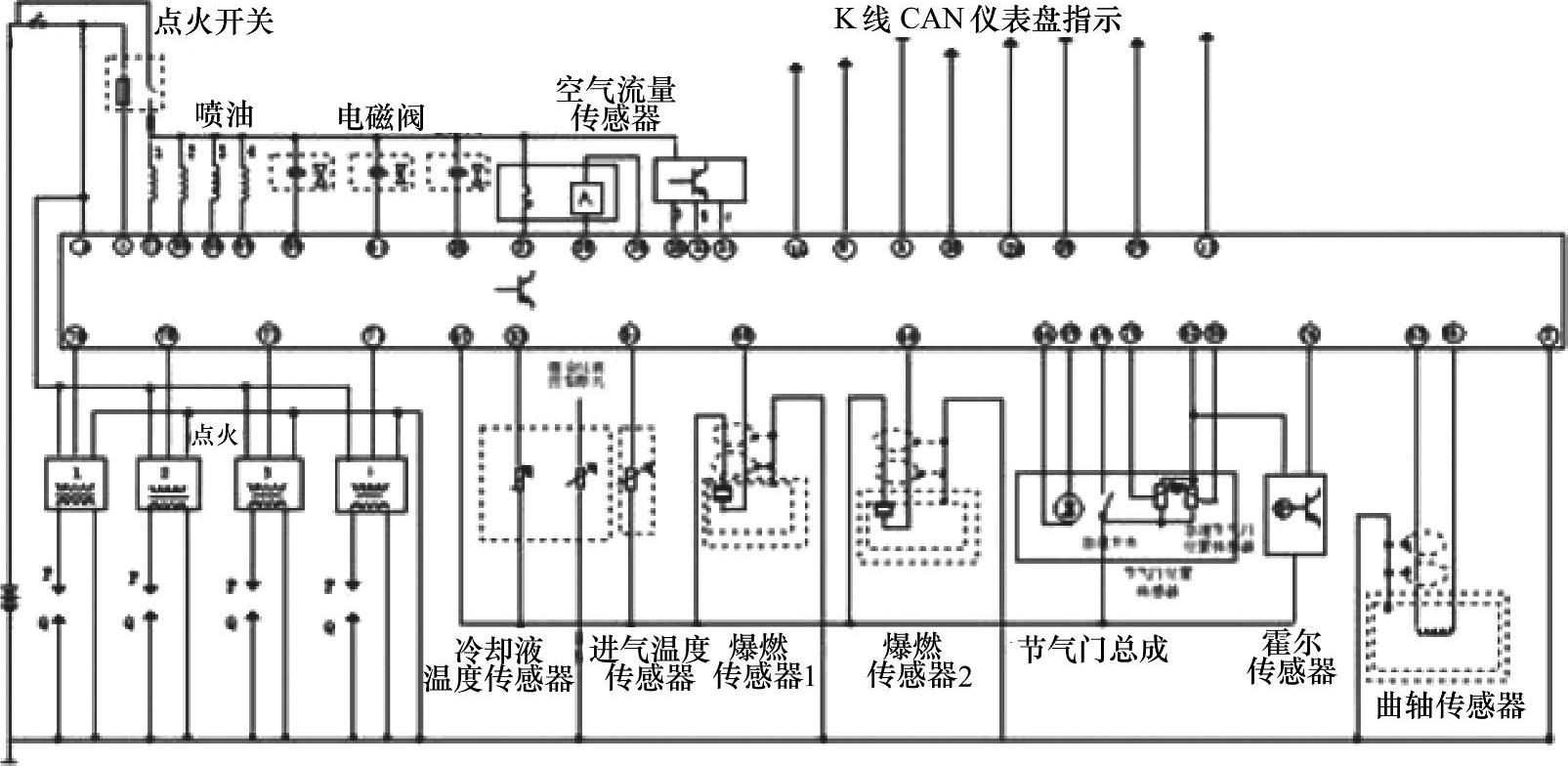

图5-40 长安电装电脑板控制电路图

要认真记忆这些线路图的基本特点，以便使用中得心应手。

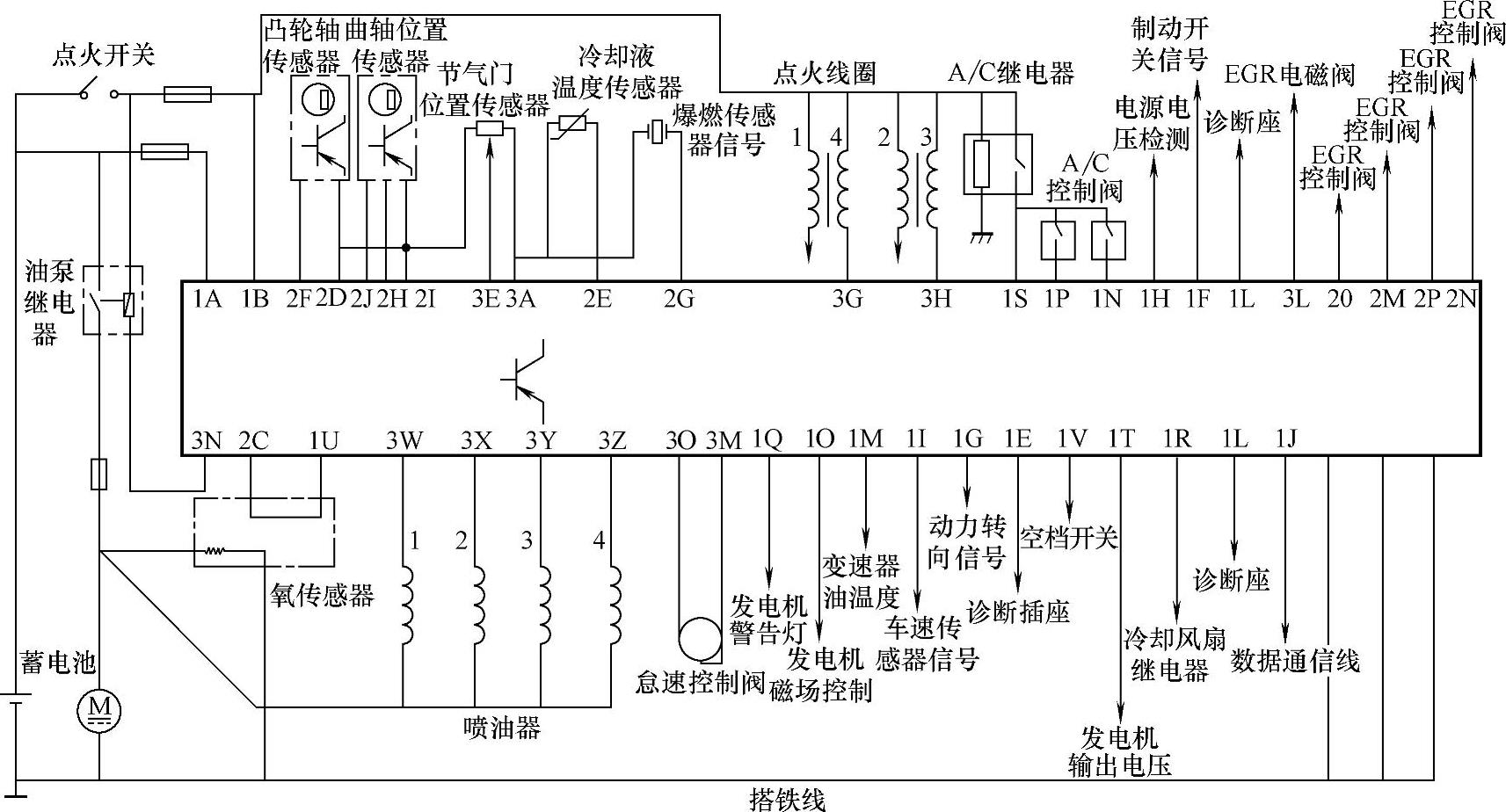

图5-41 马自达电脑板控制电路图
