液晶彩电上门维修速查手册

作者：孙德印

前言
目录
第1章液晶彩电机型与电路配置速查
1.1 液晶彩电整机电路构成
1.2 液晶彩电常见电路组合方案
1.3 长虹液晶彩电机心机型与电路配置
1.4 康佳液晶彩电机心机型与电路配置
1.5 海信液晶彩电机心机型与电路配置
1.6 海尔液晶彩电机心机型与电路配置
1.7 创维液晶彩电机心机型与电路配置
1.8 TCL液晶彩电机心机型与电路配置
第2章液晶彩电总线调整方法速查
2.1 长虹液晶彩电总线调整方法
2.1.1 LM24机心液晶彩电总线调整方法
2.1.2 LM32机心液晶彩电总线调整方法
2.1.3 LM34I机心液晶彩电总线调整方法
2.1.4 LM38iSD机心液晶彩电总线调整方法
2.1.5 LM41IS机心液晶彩电总线调整方法
2.1.6 LP03机心液晶彩电总线调整方法
2.1.7 LP06机心液晶彩电总线调整方法
2.1.8 LP09机心液晶彩电总线调整方法
2.1.9 LS02机心液晶彩电总线调整方法
2.1.10 LS03机心液晶彩电总线调整方法
2.1.11 LS05机心液晶彩电总线调整方法
2.1.12 LS06机心液晶彩电总线调整方法
2.1.13 LS07机心液晶彩电总线调整方法
2.1.14 LS08机心液晶彩电总线调整方法
2.1.15 LS10机心液晶彩电总线调整方法
2.1.16 LS12机心液晶彩电总线调整方法
2.1.17 LS15机心液晶彩电总线调整方法
2.1.18 LS16机心液晶彩电总线调整方法
2.1.19 LS19机心液晶彩电总线调整方法
2.1.20 LS20/LS20A机心液晶彩电总线调整方法
2.1.21 LS23机心液晶彩电总线调整方法
2.1.22 LS26机心液晶彩电总线调整方法
2.1.23 LS29机心液晶彩电总线调整方法
2.1.24 LS30机心液晶彩电总线调整方法
2.1.25 LS30I/LS30IS机心液晶彩电总线调整方法
2.1.26 LS35机心液晶彩电总线调整方法
2.1.27 LS39机心液晶彩电总线调整方法
2.1.28 LS42S机心液晶彩电总线调整方法
2.1.29 LT16系列液晶彩电总线调整方法
2.1.30 LT19系列液晶彩电总线调整方法
2.2 康佳液晶彩电总线调整方法
2.2.1 AP系列液晶彩电总线调整方法
2.2.2 AS系列液晶彩电总线调整方法
2.2.3 BT系列液晶彩电总线调整方法
2.2.4 CS系列液晶彩电总线调整方法
2.2.5 CT系列液晶彩电总线调整方法
2.2.6 DS系列液晶彩电总线调整方法
2.2.7 DT系列液晶彩电总线调整方法
2.2.8 ES系列液晶彩电总线调整方法
2.2.9 GS系列液晶彩电总线调整方法
2.2.10 HS系列液晶彩电总线调整方法
2.2.11 IS系列液晶彩电总线调整方法
2.2.12 TS系列液晶彩电总线调整方法
2.2.13 X系列液晶彩电总线调整方法
2.3 海信液晶彩电总线调整方法
2.3.1 FLI8125机心液晶彩电总线调整方法
2.3.2 FLI8668机心液晶彩电总线调整方法
2.3.3 GM1501机心液晶彩电总线调整方法
2.3.4 GM1501+FLI2300机心液晶彩电总线调整方法
2.3.5 MST5机心液晶彩电总线调整方法
2.3.6 MST6机心液晶彩电总线调整方法
2.3.7 MST7机心液晶彩电总线调整方法
2.3.8 MST9机心液晶彩电总线调整方法
2.3.9 MT5501机心液晶彩电总线调整方法
2.3.10 MT8222机心液晶彩电总线调整方法
2.3.11 RTD2670/RTD2671机心液晶彩电总线调整方法
2.4 海尔液晶彩电总线调整方法
2.4.1 A8K带读卡器液晶彩电总线调整方法
2.4.2 CVD-IT.SI681机心液晶彩电总线调整方法
2.4.3 CX32机心液晶彩电总线调整方法
2.4.4 EX52/EX52+机心液晶彩电总线调整方法
2.4.5 GENESIS 5221机心液晶彩电总线调整方法
2.4.6 GENESIS 8125机心液晶彩电总线调整方法
2.4.7 GENESIS 8532机心1液晶彩电总线调整方法
2.4.8 GENESIS 8532机心2液晶彩电总线调整方法
2.4.9 GENESIS 8538机心液晶彩电总线调整方法
2.4.10 GENESIS 8541机心液晶彩电总线调整方法
2.4.11 MSD6A80机心液晶彩电总线调整方法
2.4.12 MSD6I981/MSD6I988机心液晶彩电总线调整方法
2.4.13 MST6I48/MST6I78/MST6I981机心液晶彩电总线调整方法
2.4.14 MST6M48机心液晶彩电总线调整方法
2.4.15 MST6M69机心液晶彩电总线调整方法
2.4.16 MST6M78机心液晶彩电总线调整方法
2.4.17 MST6M181/MST6M182机心液晶彩电总线调整方法
2.4.18 MST718机心液晶彩电总线调整方法
2.4.19 MST721/MST742机心液晶彩电总线调整方法
2.4.20 MST8U88/MST8U89机心液晶彩电总线调整方法
2.4.21 MST9U88机心液晶彩电总线调整方法
2.4.22 MSTAR6151机心液晶彩电总线调整方法
2.4.23 MT5301机心液晶彩电总线调整方法
2.4.24 MT5325机心液晶彩电总线调整方法
2.4.25 MTK8222机心液晶彩电总线调整方法
2.4.26 OPLUS203机心液晶彩电总线调整方法
2.4.27 PW113机心1液晶彩电总线调整方法
2.4.28 PW113机心2液晶彩电总线调整方法
2.4.29 PW113机心3液晶彩电总线调整方法
2.4.30 PW118机心液晶彩电总线调整方法
2.4.31 PW1306机心1液晶彩电总线调整方法
2.4.32 PW1306机心2液晶彩电总线调整方法
2.4.33 RTD2648机心液晶彩电总线调整方法
2.4.34 RTD2672/RTD2674/RTD2974机心液晶彩电总线调整方法
2.4.35 SVP EX52机心液晶彩电总线调整方法
2.4.36 TSUMV59XUS机心液晶彩电总线调整方法
2.4.37 WX68机心液晶彩电总线调整方法
2.5 创维液晶彩电总线调整方法
2.5.1 6N30机心液晶彩电总线调整方法
2.5.2 6U1系列液晶彩电总线调整方法
2.5.3 8A01/8A03机心液晶彩电总线调整方法
2.5.4 8A02/8A08机心液晶彩电总线调整方法
2.5.5 8A10机心液晶彩电总线调整方法
2.5.6 8A12/8A16/8S13机心液晶彩电总线调整方法
2.5.7 8D18机心液晶彩电总线调整方法
2.5.8 8DA5机心液晶彩电总线调整方法
2.5.9 8DA6机心液晶彩电总线调整方法
2.5.10 8DA8机心液晶彩电总线调整方法
2.5.11 8DD1机心光显彩电总线调整方法
2.5.12 8DX0机心光显彩电总线调整方法
2.5.13 8G10机心液晶彩电总线调整方法
2.5.14 8G20/8G21机心液晶彩电总线调整方法
2.5.15 8G29机心液晶彩电总线调整方法
2.5.16 8H01机心液晶彩电总线调整方法
2.5.17 8H06机心液晶彩电总线调整方法
2.5.18 8H11机心液晶彩电总线调整方法
2.5.19 8H80机心液晶彩电总线调整方法
2.5.20 8H81机心液晶彩电总线调整方法
2.5.21 8K02/8K03机心液晶彩电总线调整方法
2.5.22 8K10/8K59机心液晶彩电总线调整方法
2.5.23 8K21机心液晶彩电总线调整方法
2.5.24 8K22机心液晶彩电总线调整方法
2.5.25 8K23机心液晶彩电总线调整方法
2.5.26 8K29机心液晶彩电总线调整方法
2.5.27 8K70/8K76机心液晶彩电总线调整方法
2.5.28 8K80机心液晶彩电总线调整方法
2.5.29 8K81机心液晶彩电总线调整方法
2.5.30 8K83/8K84/8K86/8K87/8K88/8K91/8K93/8K96机心液...
2.5.31 8M09/8S30机心液晶彩电总线调整方法
2.5.32 8M19机心液晶彩电总线调整方法
2.5.33 8M20/8M21机心液晶彩电总线调整方法
2.5.34 8M32机心液晶彩电总线调整方法
2.5.35 8M40机心液晶彩电总线调整方法
2.5.36 8M46/8M49机心液晶彩电总线调整方法
2.5.37 8M61/8M68/8M72/8M73机心液晶彩电总线调整方法
2.5.38 8M67/8M70机心液晶彩电总线调整方法
2.5.39 8M81/8M86机心液晶彩电总线调整方法
2.5.40 8M88/8M95/8M96机心液晶彩电总线调整方法
2.5.41 8R03机心液晶彩电总线调整方法
2.5.42 8R19/8R20/8R21机心液晶彩电总线调整方法
2.5.43 8R48机心液晶彩电总线调整方法
2.5.44 8R61/8R65/8R66机心液晶彩电总线调整方法
2.5.45 8R72/8R76/8R80/8R81/8R86/8R90机心液晶彩电总线调整方法
2.5.46 8R93/8R96/8R98机心液晶彩电总线调整方法
2.5.47 9R10/9R15/9R20机心液晶彩电总线调整方法
2.5.48 8S06/8S50/8S51/8S61机心液晶彩电总线调整方法
2.5.49 8S07机心液晶彩电总线调整方法
2.5.50 8S08/8S09机心液晶彩电总线调整方法
2.5.51 8S16机心液晶彩电总线调整方法
2.5.52 8S26机心液晶彩电总线调整方法
2.5.53 8T1G机心液晶彩电总线调整方法
2.5.54 8TG3/8TG5/8TG6机心液晶彩电总线调整方法
2.5.55 8TM1机心液晶彩电总线调整方法
2.5.56 8TP2机心液晶彩电总线调整方法
2.5.57 8TP5/8TP9机心液晶彩电总线调整方法
2.5.58 8TR1/8TR2机心液晶彩电总线调整方法
2.6 TCL液晶彩电总线调整方法
2.6.1 GC32机心液晶彩电总线调整方法
2.6.2 GC38机心液晶彩电总线调整方法
2.6.3 GM21机心液晶彩电总线调整方法
2.6.4 MS06机心液晶彩电总线调整方法
2.6.5 MS18/MS18A机心液晶彩电总线调整方法
2.6.6 MS19C机心液晶彩电总线调整方法
2.6.7 MS28/MS48机心液晶彩电总线调整方法
2.6.8 MS58机心液晶彩电总线调整方法
2.6.9 MS68机心液晶彩电总线调整方法
2.6.10 MS78/MS79机心液晶彩电总线调整方法
2.6.11 MS801/MS81L机心液晶彩电总线调整方法
2.6.12 MS818机心液晶彩电总线调整方法
2.6.13 MS88/MS88A机心液晶彩电总线调整方法
2.6.14 MS88B机心液晶彩电总线调整方法
2.6.15 MS89机心液晶彩电总线调整方法
2.6.16 MS91A机心液晶彩电总线调整方法
2.6.17 MS91C+C2机心液晶彩电总线调整方法
2.6.18 MS98机心液晶彩电总线调整方法
2.6.19 MS99机心液晶彩电总线调整方法
2.6.20 MST6M181/MST6M182机心液晶彩电总线调整方法
2.6.21 MST719机心液晶彩电总线调整方法
2.6.22 MST9U19-LF机心液晶彩电总线调整方法
2.6.23 MT02机心液晶彩电总线调整方法
2.6.24 MT23机心液晶彩电总线调整方法
2.6.25 MT25/MT27机心液晶彩电总线调整方法
2.6.26 MT26机心液晶彩电总线调整方法
2.6.27 MT36机心液晶彩电总线调整方法
2.6.28 RT49机心液晶彩电总线调整方法
2.6.29 SS61机心液晶彩电总线调整方法
2.6.30 SUPLUS机心液晶彩电总线调整方法
第3章 LED液晶彩电速修与技改速查
3.1 液晶彩电常见故障维修提示
3.2 长虹LED液晶彩电速修与技改方案
3.2.1 LM机心LED液晶彩电速修与技改方案
3.2.2 LS机心LED液晶彩电速修与技改方案
3.2.3 RTD机心LED液晶彩电速修与技改方案
3.3 康佳LED液晶彩电速修与技改方案
3.3.1 HS系列LED液晶彩电速修与技改方案
3.3.2 IS系列LED液晶彩电速修与技改方案
3.3.3 MS系列LED液晶彩电速修与技改方案
3.3.4 FT、F、M、R、X系列LED液晶彩电速修与技改方案
3.4 海信LED液晶彩电速修与技改方案
3.4.1 MSD机心LED液晶彩电速修与技改方案
3.4.2 MST机心LED液晶彩电速修与技改方案
3.4.3 MT、MTK机心LED液晶彩电速修与技改方案
3.5 海尔LED液晶彩电速修与技改方案
3.5.1 MSD机心LED液晶彩电速修与技改方案
3.5.2 MST机心LED液晶彩电速修与技改方案
3.5.3 MTR、RTD机心LED液晶彩电速修与技改方案
3.6 创维LED液晶彩电速修与技改方案
3.6.1 8A机心LED液晶彩电速修与技改方案
3.6.2 8K机心LED液晶彩电速修与技改方案
3.6.3 8M机心LED液晶彩电速修与技改方案
3.6.4 8R机心LED液晶彩电速修与技改方案
3.6.5 8S机心LED液晶彩电速修与技改方案
3.7 TCL LED液晶彩电速修与技改方案
3.7.1 MS机心LED液晶彩电速修与技改方案
3.7.2 MST机心LED液晶彩电速修与技改方案
3.7.3 MT、MTK机心LED液晶彩电速修与技改方案
第4章 LCD液晶彩电速修与技改速查
4.1 长虹LCD液晶彩电速修与技改方案
4.1.1 LM、LP机心LCD液晶彩电速修与技改方案
4.1.2 LS、LT机心LCD液晶彩电速修与技改方案
4.2 康佳LCD液晶彩电速修与技改方案
4.2.1 AS、BT、DS系列LCD液晶彩电速修与技改方案
4.2.2 DT、ES、FT、FS系列LCD液晶彩电速修与技改方案
4.2.3 GS、HS、IS系列LCD液晶彩电速修与技改方案
4.3 海信LCD液晶彩电速修与技改方案
4.3.1 GM1501、FLI2300、FLI8668机心LCD液晶彩电速修与技改方案
4.3.2 MST5、MST6机心LCD液晶彩电速修与技改方案
4.3.3 MST7、MST9机心LCD液晶彩电速修与技改方案
4.4 海尔LCD液晶彩电速修与技改方案
4.4.1 GENESIS机心LCD液晶彩电速修与技改方案
4.4.2 MST5、MSTAR、MSTER6机心LCD液晶彩电速修与技改方案
4.5 创维LCD液晶彩电速修与技改方案
4.5.1 8DA、8DD系列机心LCD液晶彩电速修与技改方案
4.5.2 8G、8H系列机心LCD液晶彩电速修与技改方案
4.5.3 8K、8M系列机心LCD液晶彩电速修与技改方案
4.5.4 8R、8X系列机心LCD液晶彩电速修与技改方案
4.5.5 8TG系列机心LCD液晶彩电速修与技改方案
4.5.6 8TP、8TR系列机心LCD液晶彩电速修与技改方案
4.6 TCL LCD液晶彩电速修与技改方案
4.6.1 GC32、GC38机心LCD液晶彩电速修与技改方案
4.6.2 MS系列机心LCD液晶彩电速修与技改方案
4.6.3 MST、MT系列机心LCD液晶彩电速修与技改方案
第5章液晶彩电常用维修资料速查
5.1 液晶彩电背光灯高压变压器参数速查
5.2 液晶彩电逆变器驱动板型号速查
5.3 平板彩电中常用场效应晶体管参数速查
5.4 平板彩电中特殊二极管参数速查
5.5 CCFL背光灯控制芯片解除保护方法速查
5.6 液晶屏与逻辑板、高压板型号组合速查
5.7 大屏幕液晶屏端口参数速查
5.8 逻辑板LVDS输入端口引脚功能中英文对照

首页> 图书频道> 工学> 工业技术

1.8 TCL液晶彩电机心机型与电路配置

2025年09月26日

版权

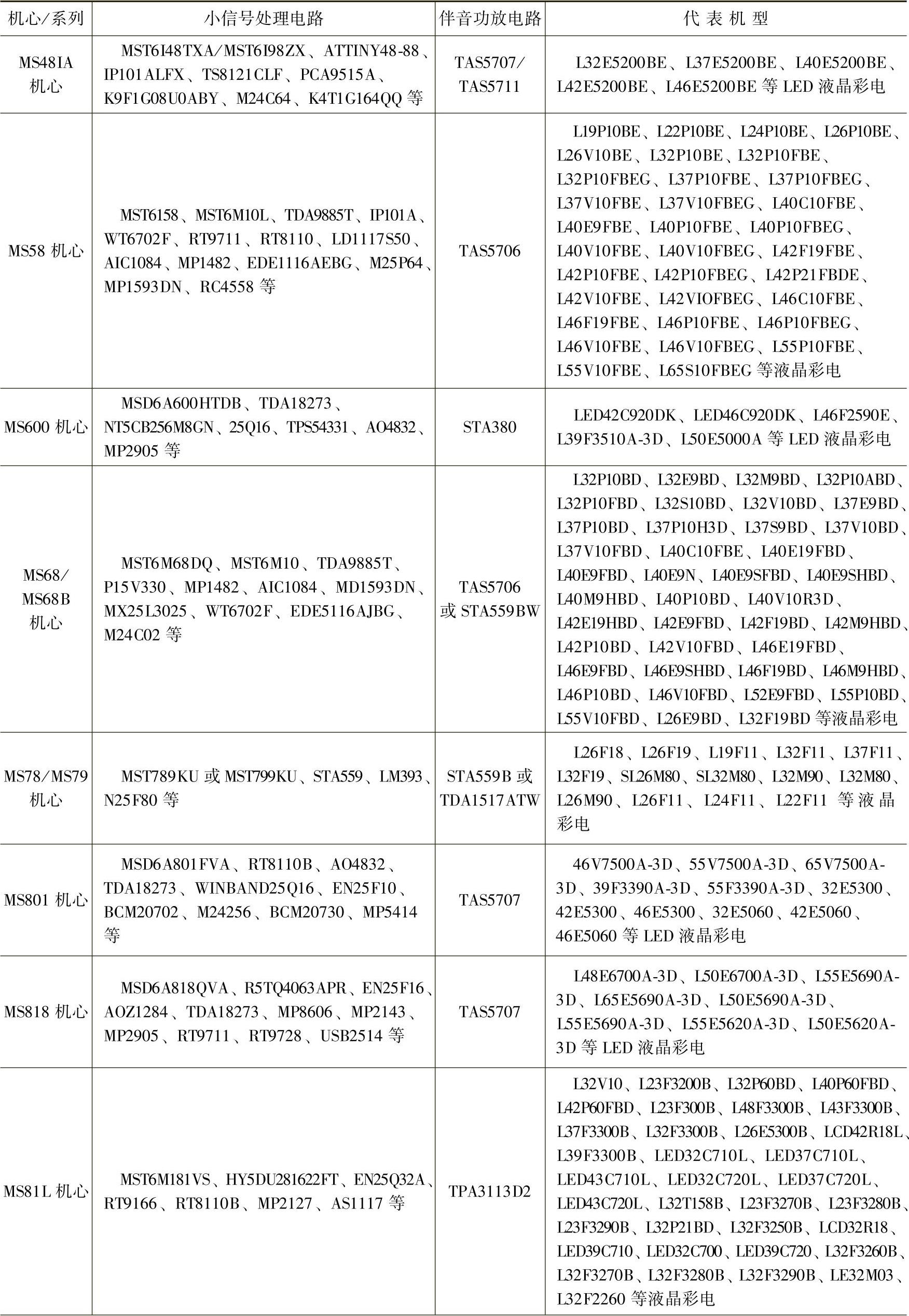

1.8 TCL液晶彩电机心机型与电路配置

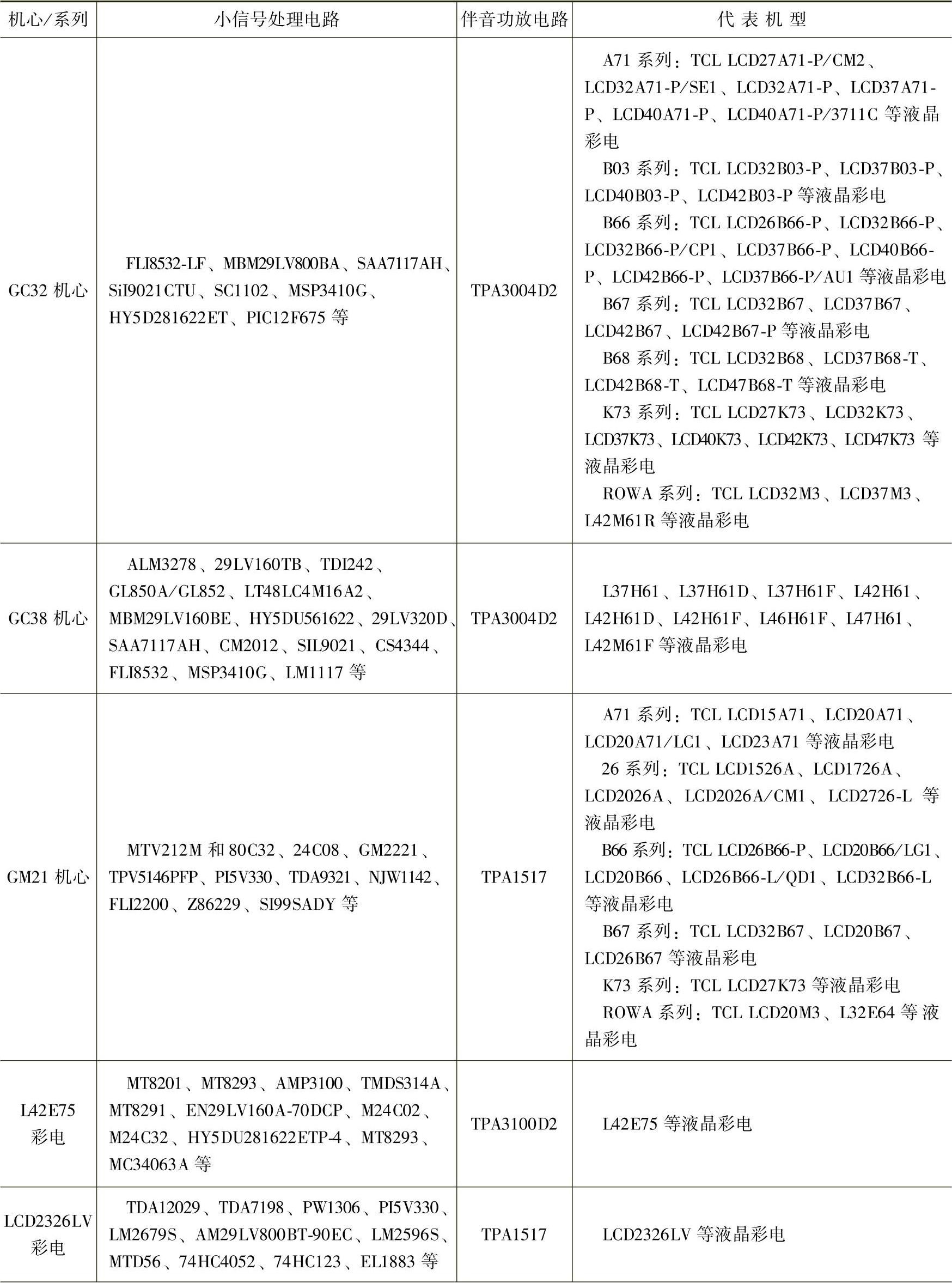

(续)

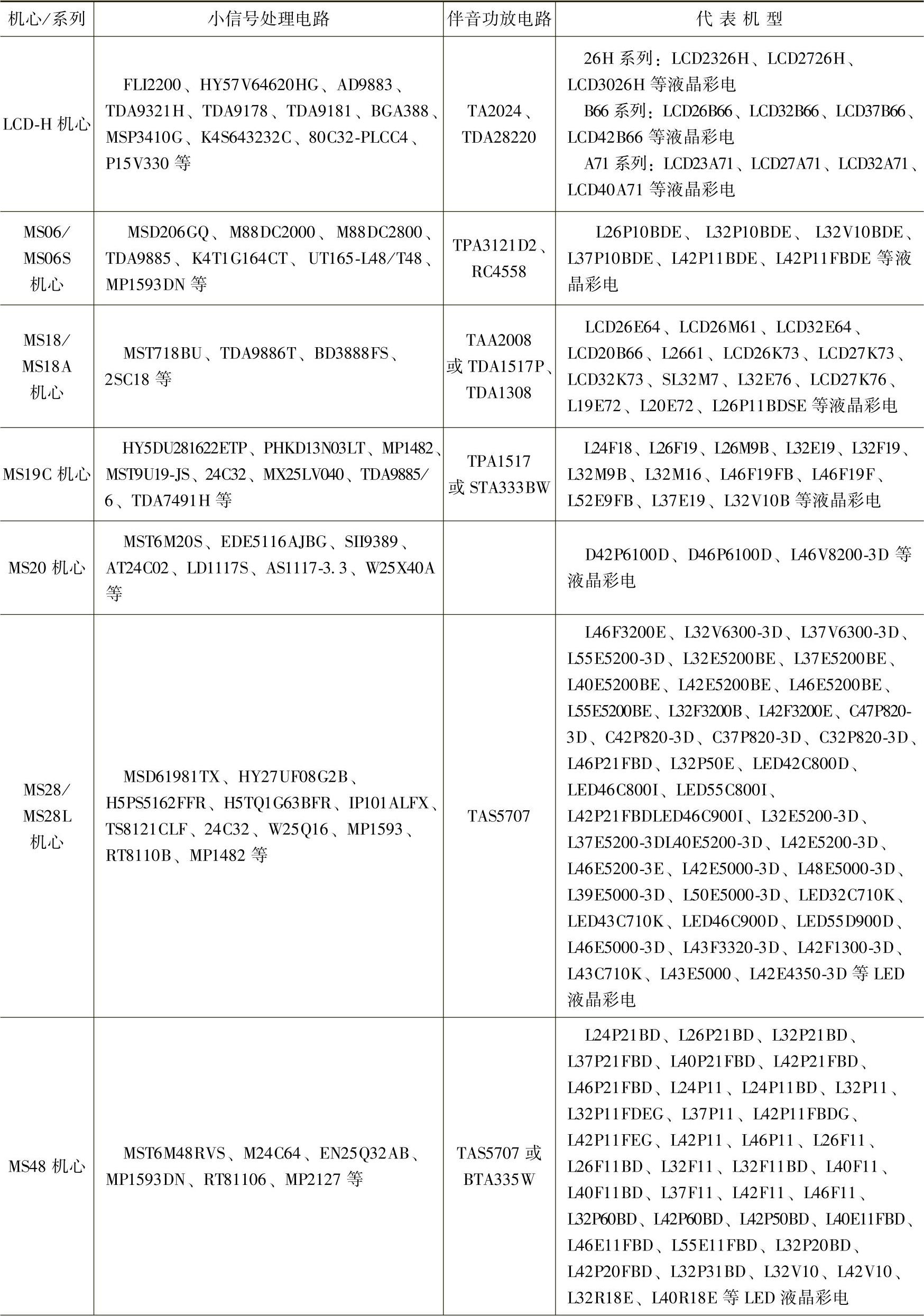

(续)

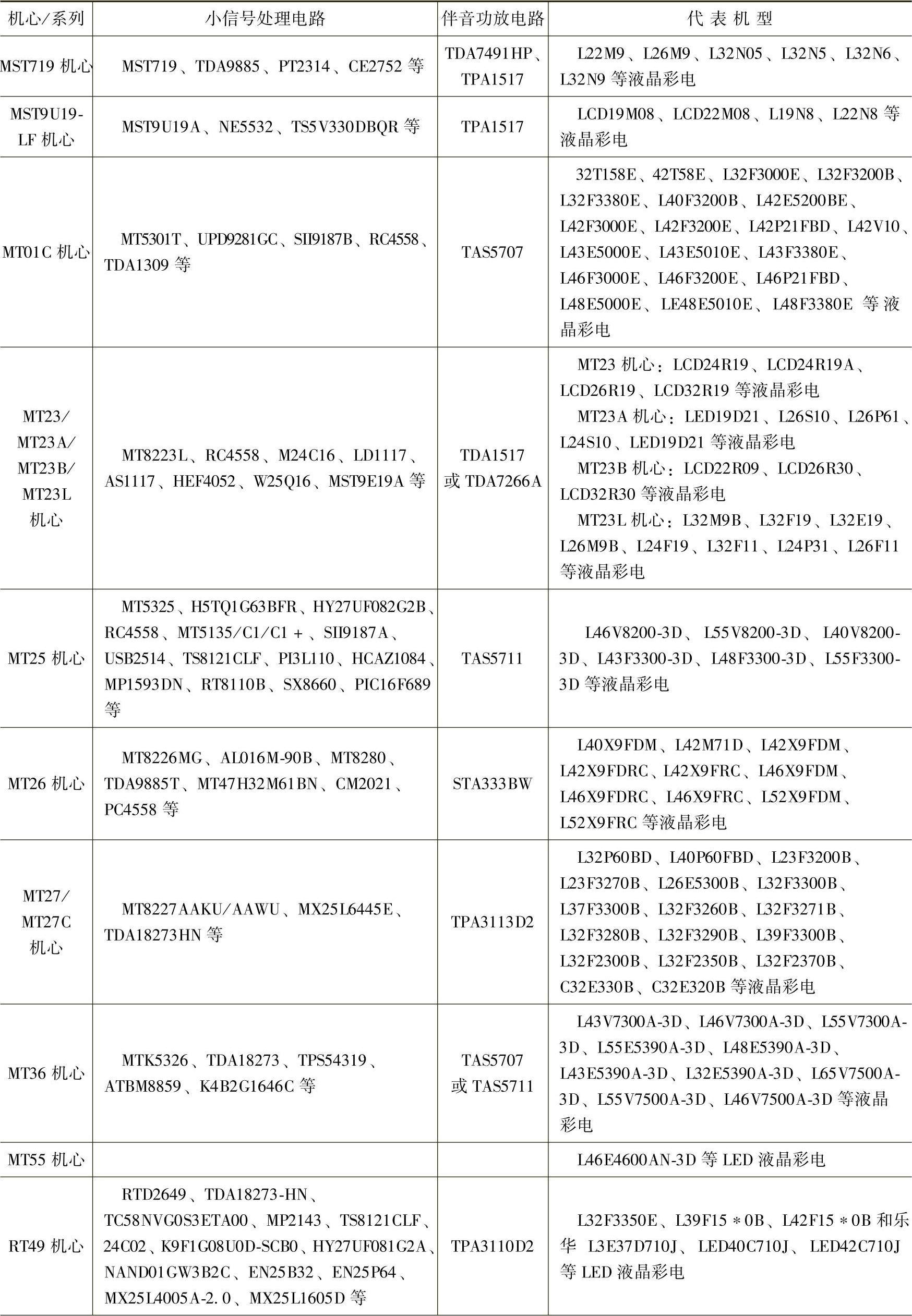

(续)
