5.7 大屏幕液晶屏端口参数速查

1.26in液晶屏端口参数

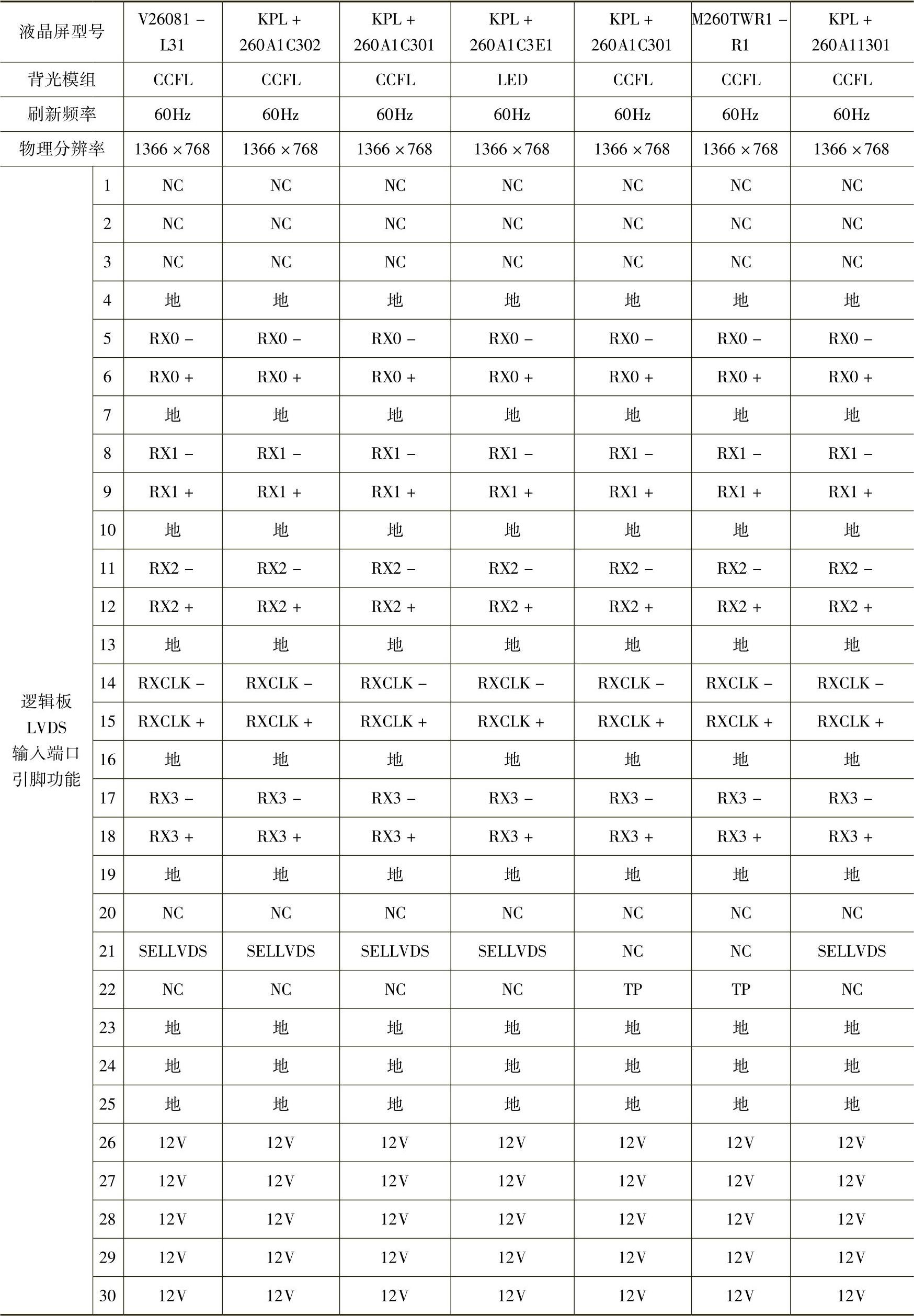

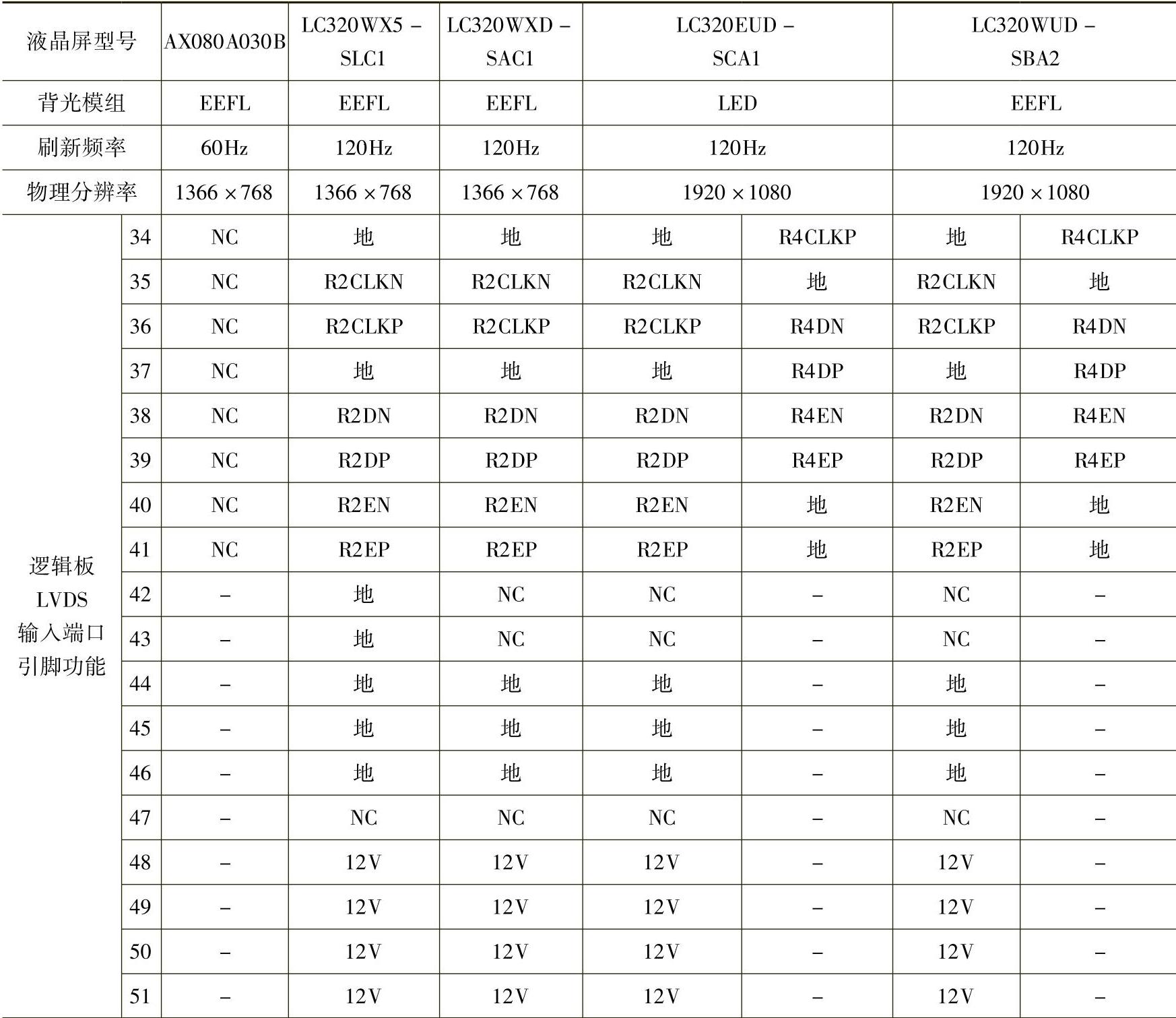

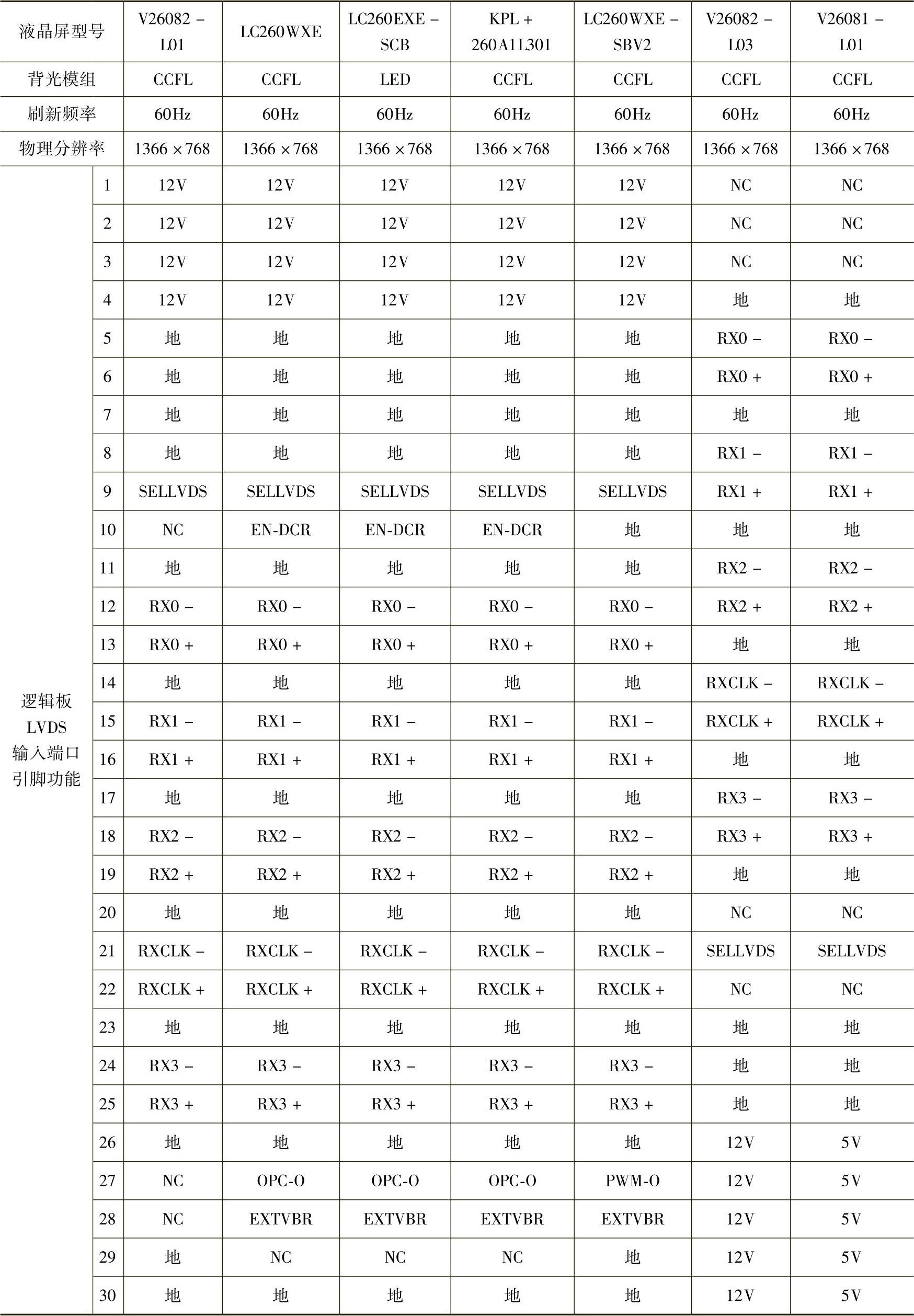

(1)26in液晶屏端口参数1


(2)26in液晶屏端口参数2

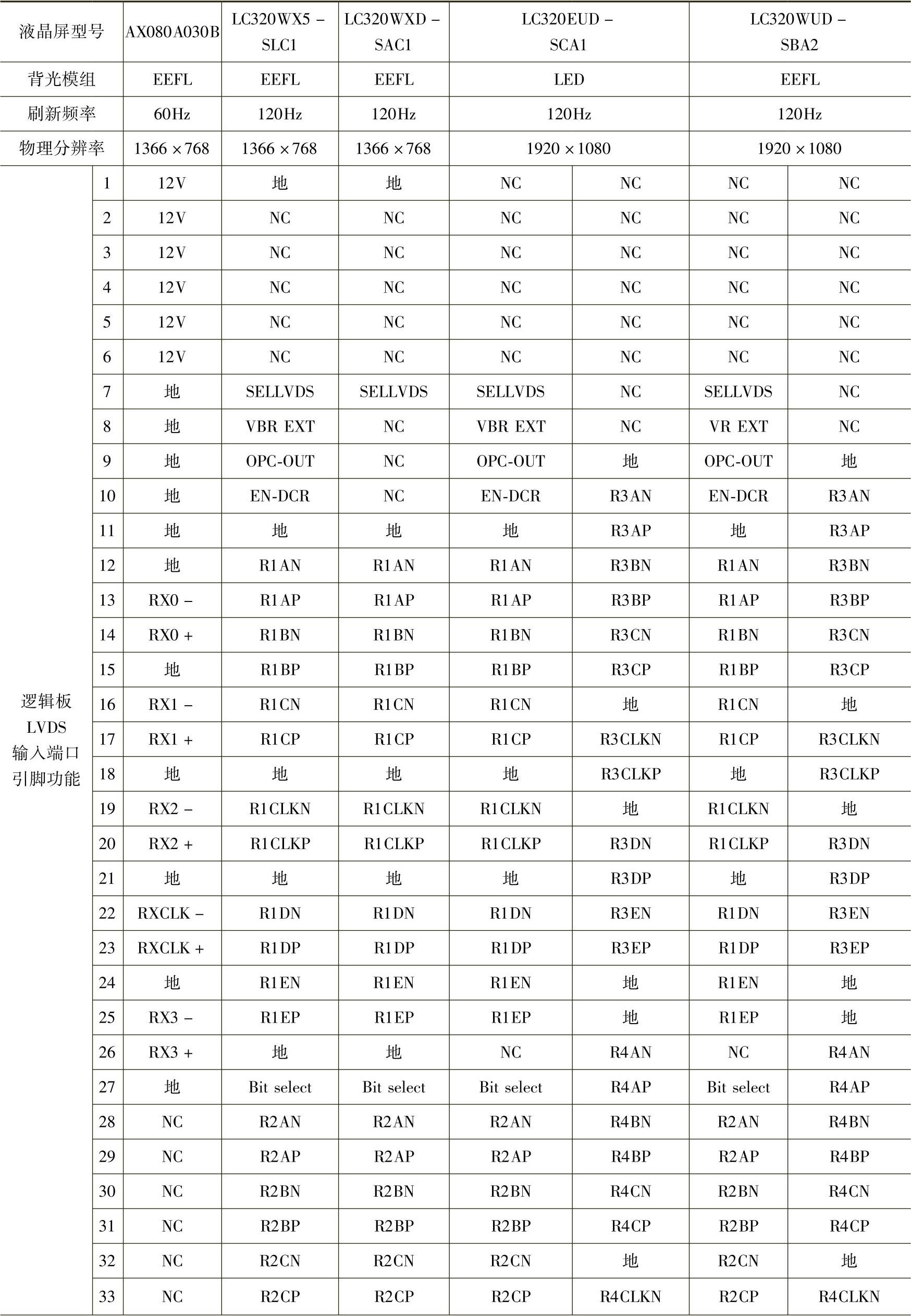

2.32in液晶屏端口参数

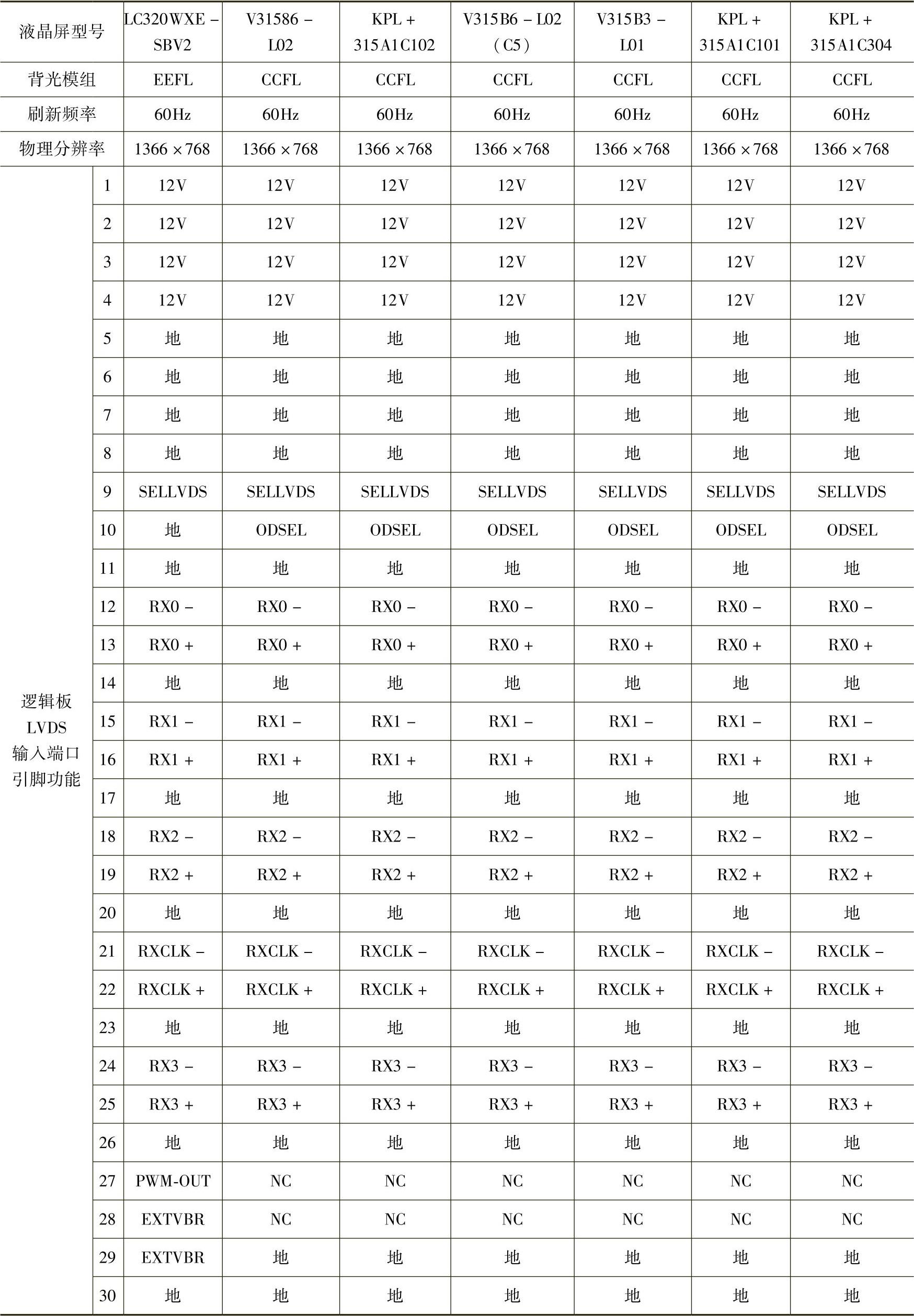

(1)32in液晶屏端口参数1


(2)32in液晶屏端口参数2


(3)32in液晶屏端口参数3


(4)32in液晶屏端口参数4


(5)32in液晶屏端口参数5


(6)32in液晶屏端口参数6


(续)


注:LC320EUD-SCA1与LC320WUD-SBA2型液晶屏为高清屏,有两组LVDS输入端口。

3.37in液晶屏端口参数

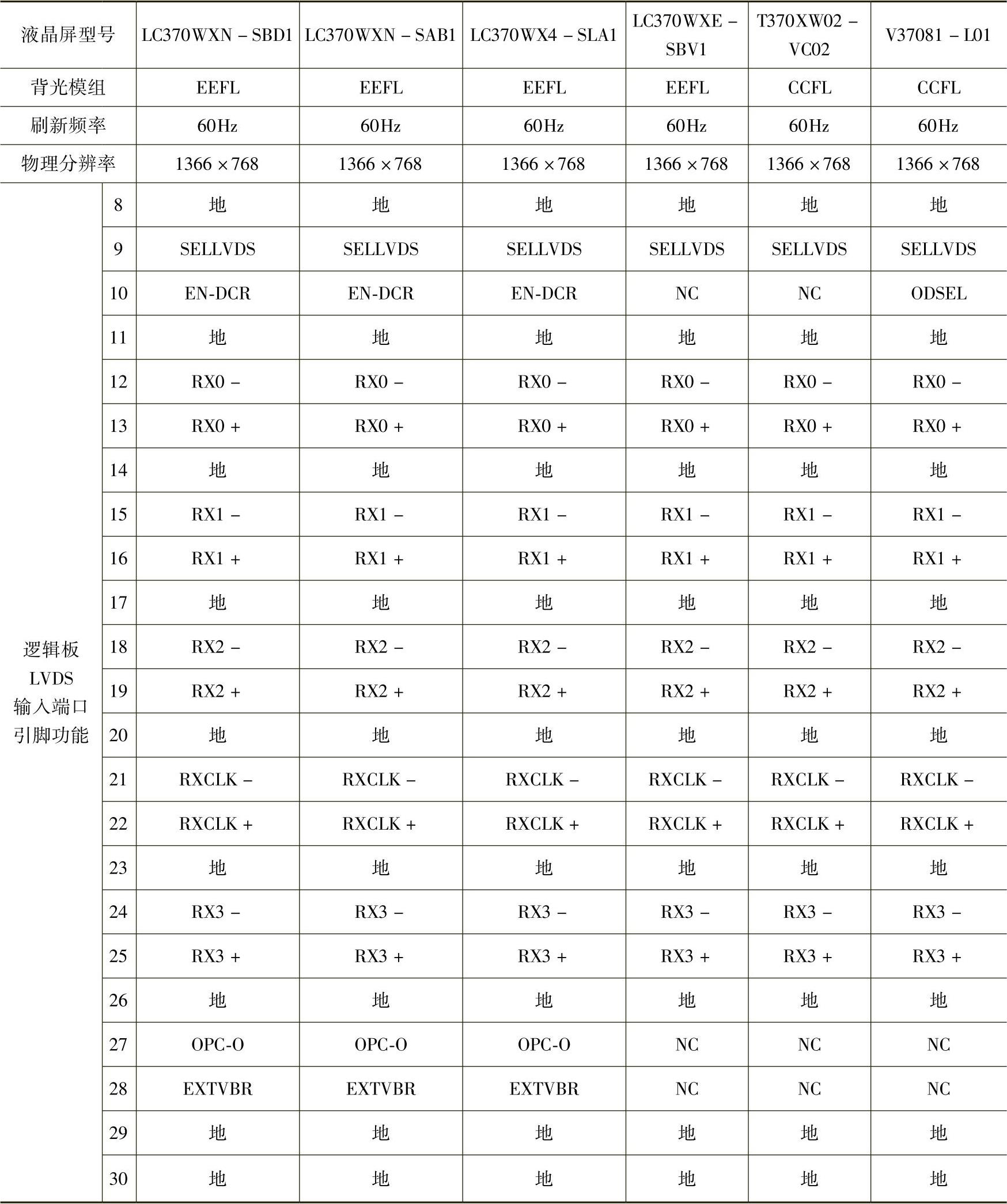

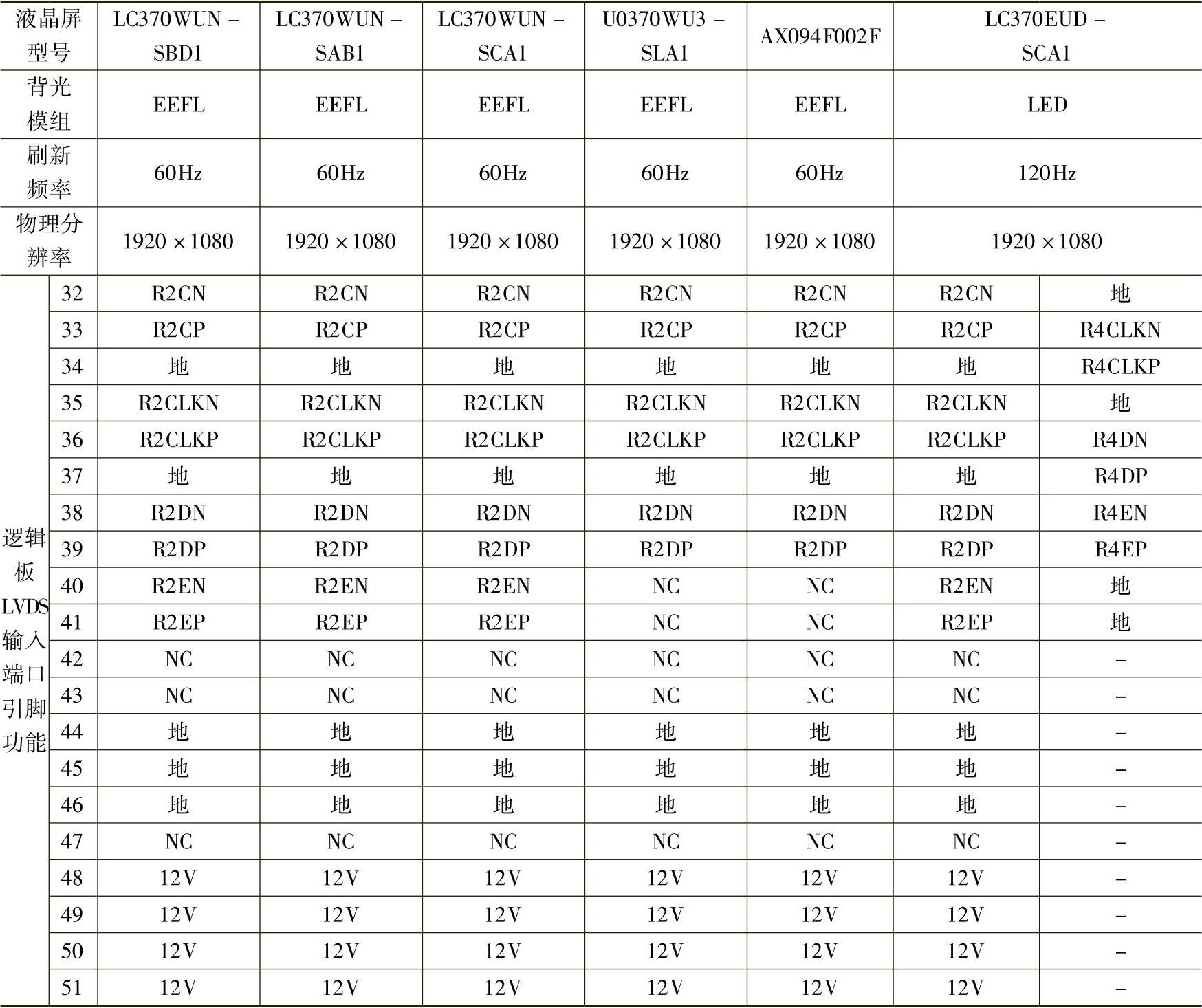

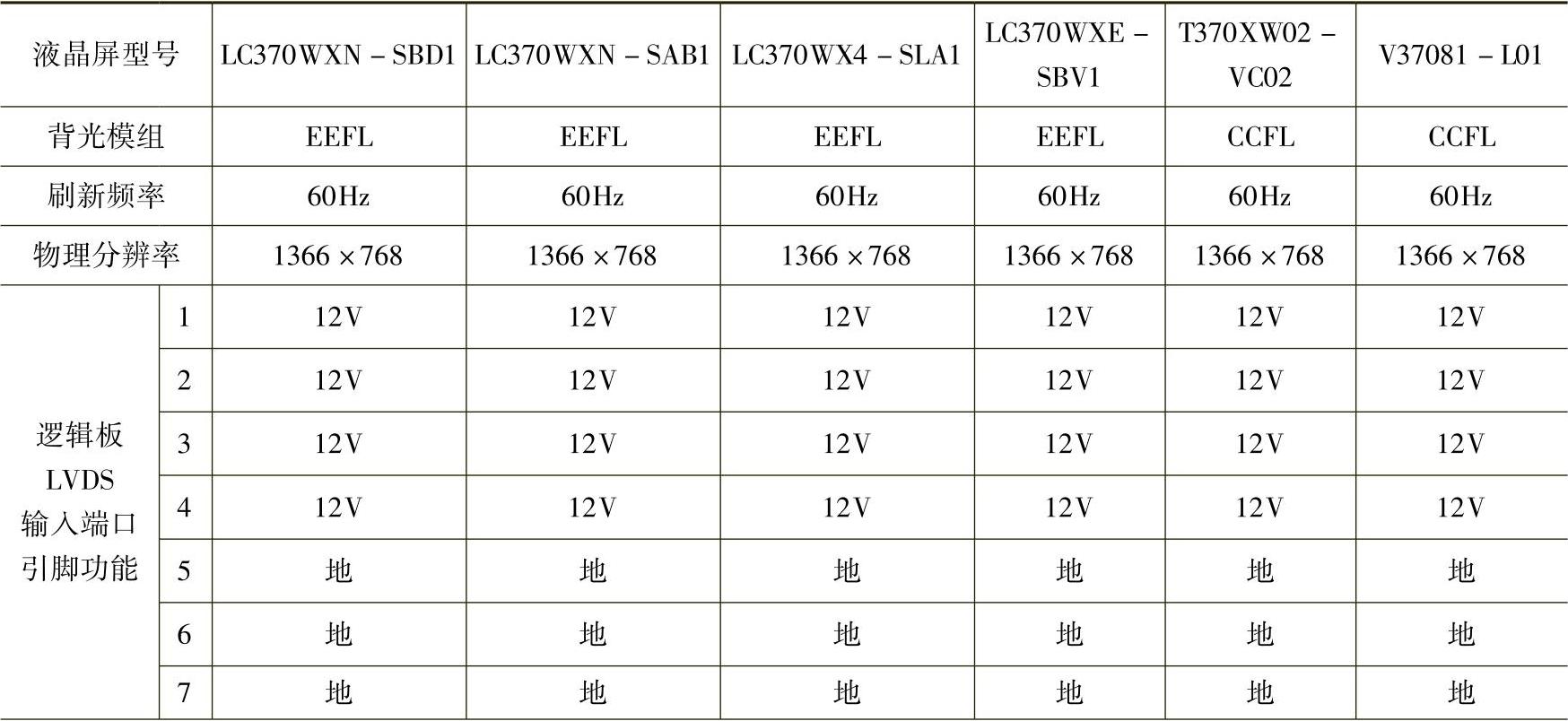

(1)37in液晶屏端口参数1


(续)


注:Bit select:比特选择,高电平或开路接收10bit信号；低电平接收8bit信号。

DGMEN:动态伽玛校正控制设定,低电平关闭；高电平开启。

EN-DCR:动态背光开关设置,高电平开；低电平关。

EXTVBR:扩展端口,可不用。

FRAME:显示屏刷新频率设定控制端,高电平50Hz,低电平60Hz；NC:空脚。

ODSEL:刷新频率设定,低电平或开路是60Hz,高电平是50Hz。

OPC-O:自动背光亮度控制输出,送到逆变器。受EN-DCK脚控制。

PWM-O:自动背光脉宽调整输出,送到逆变器,控制背光灯亮度。

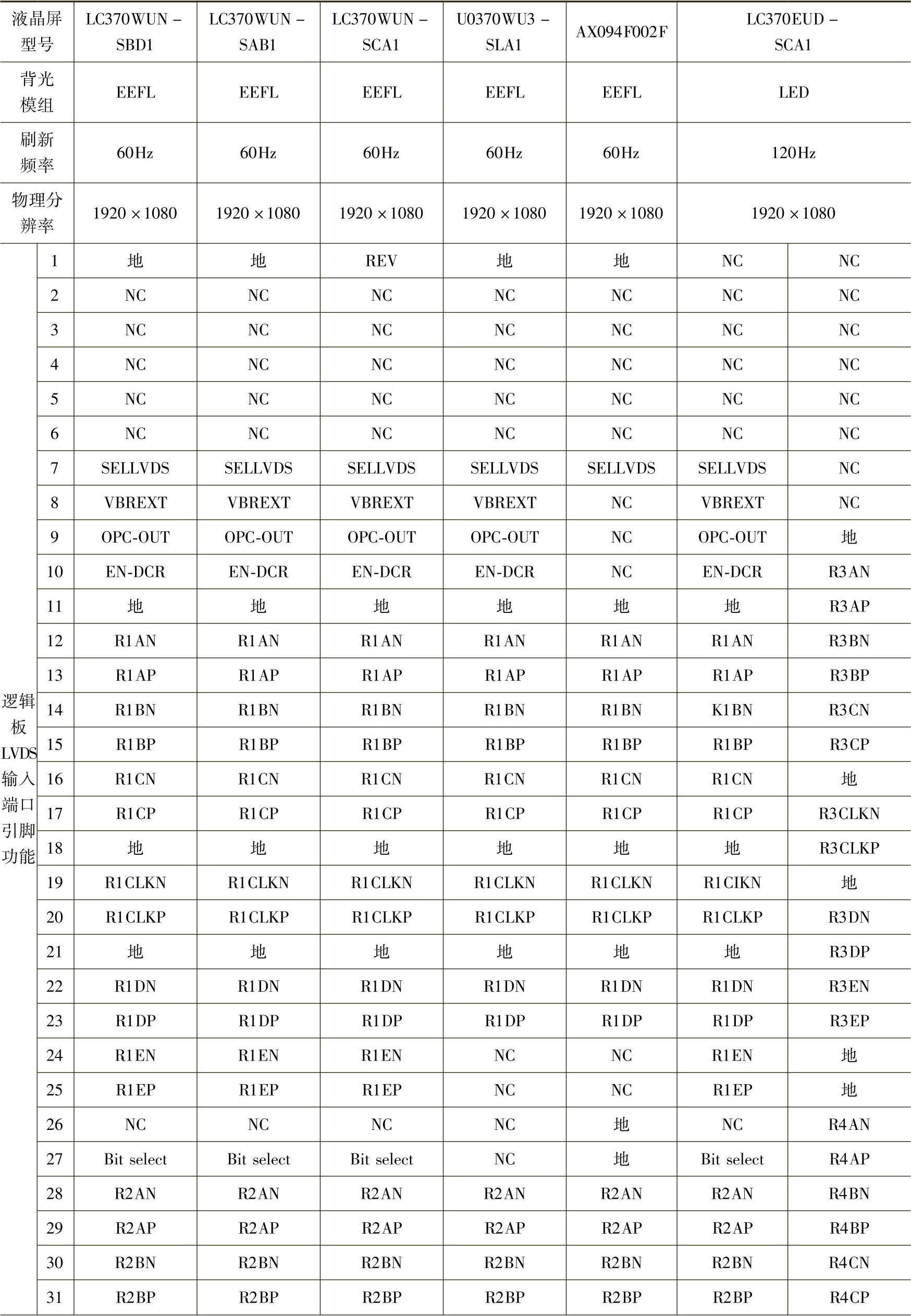

(2)37in液晶屏端口参数2


(3)37in液晶屏端口参数3


(续)


注:本表所列37in液晶屏为高清屏,LVDS输入端口引脚数较多,其中LC370EUD-SCA1有两组LVDS输入端口。

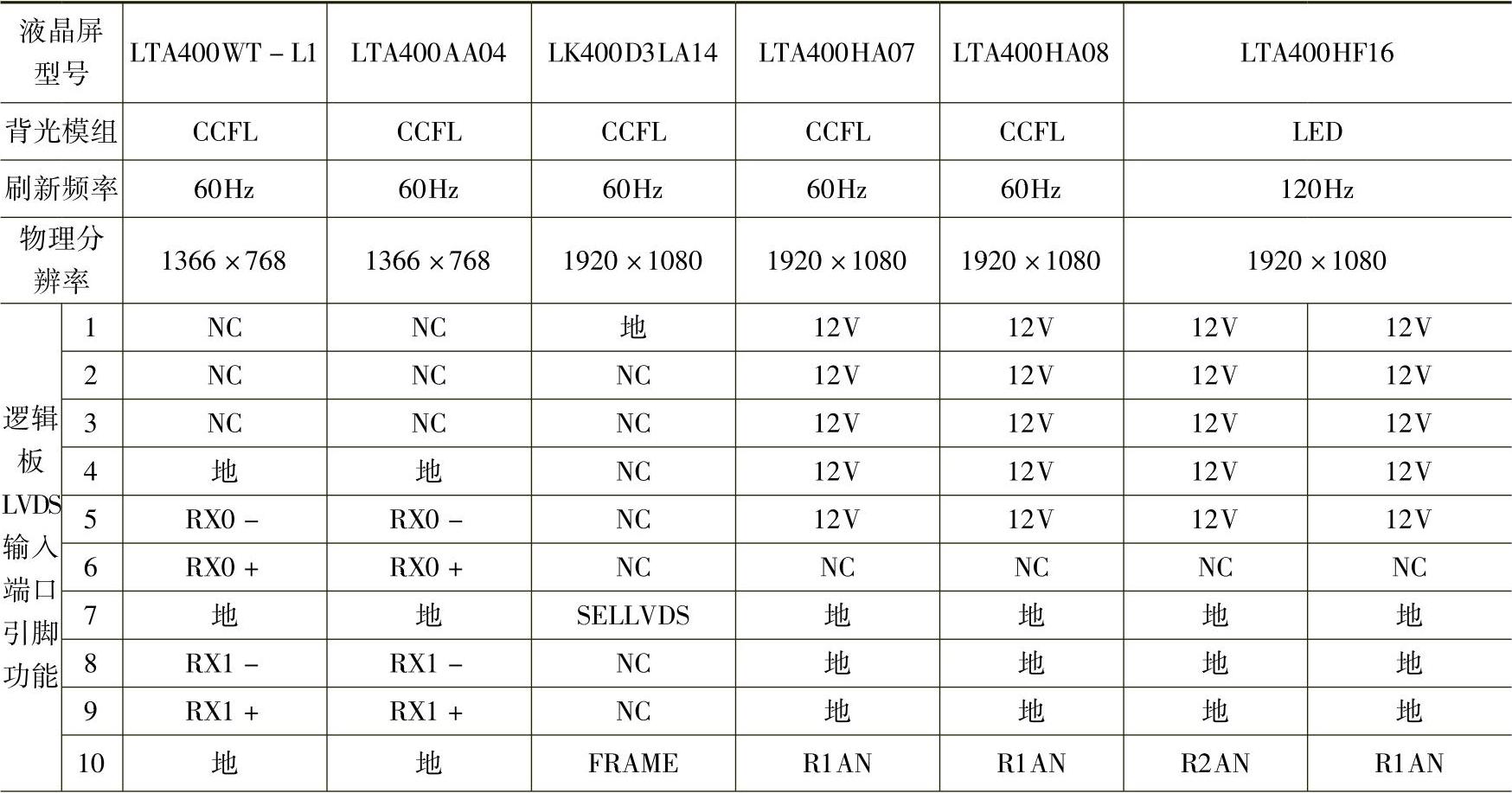

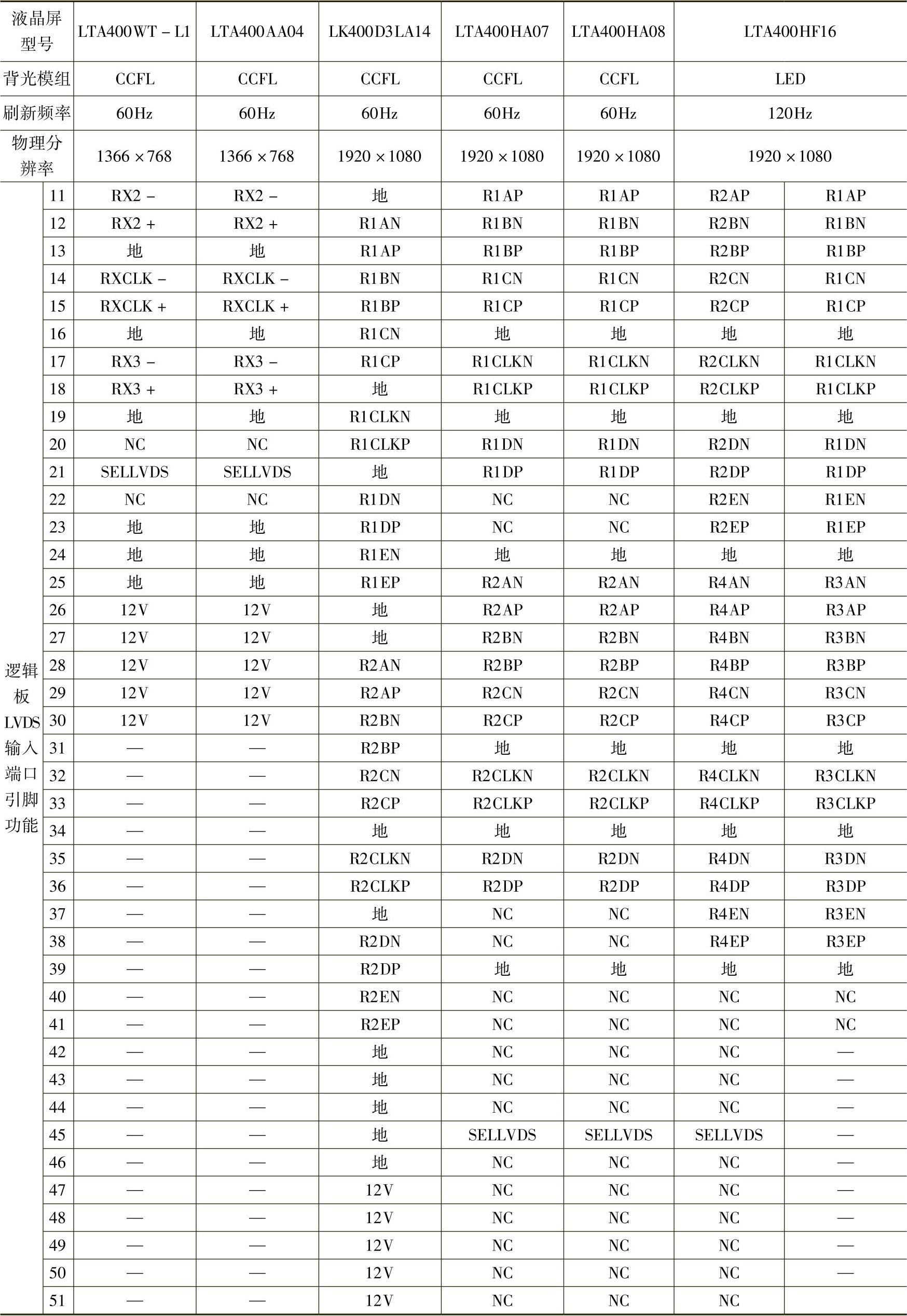

4.40in液晶屏端口参数


(续)


5.42in液晶屏端口参数

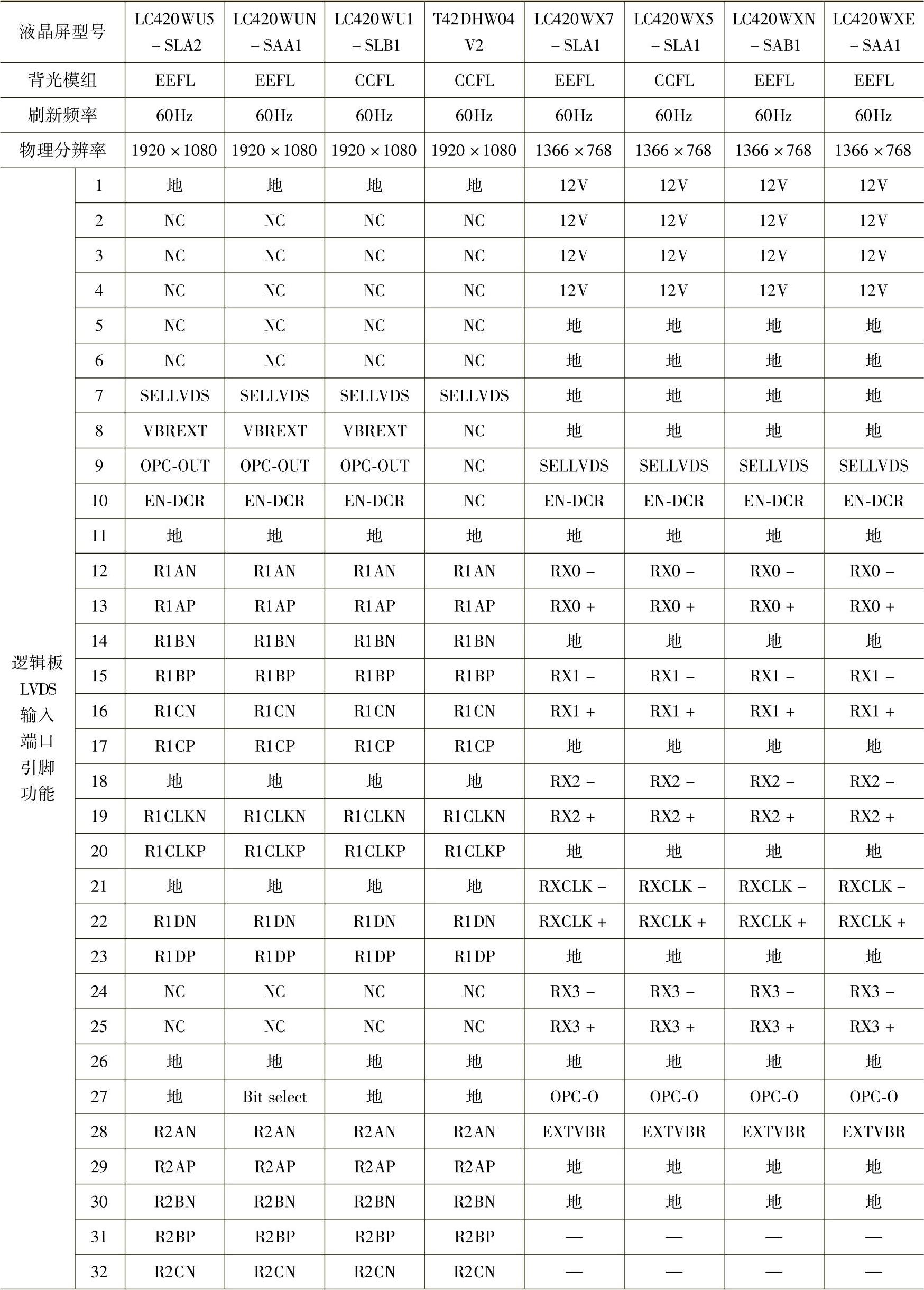

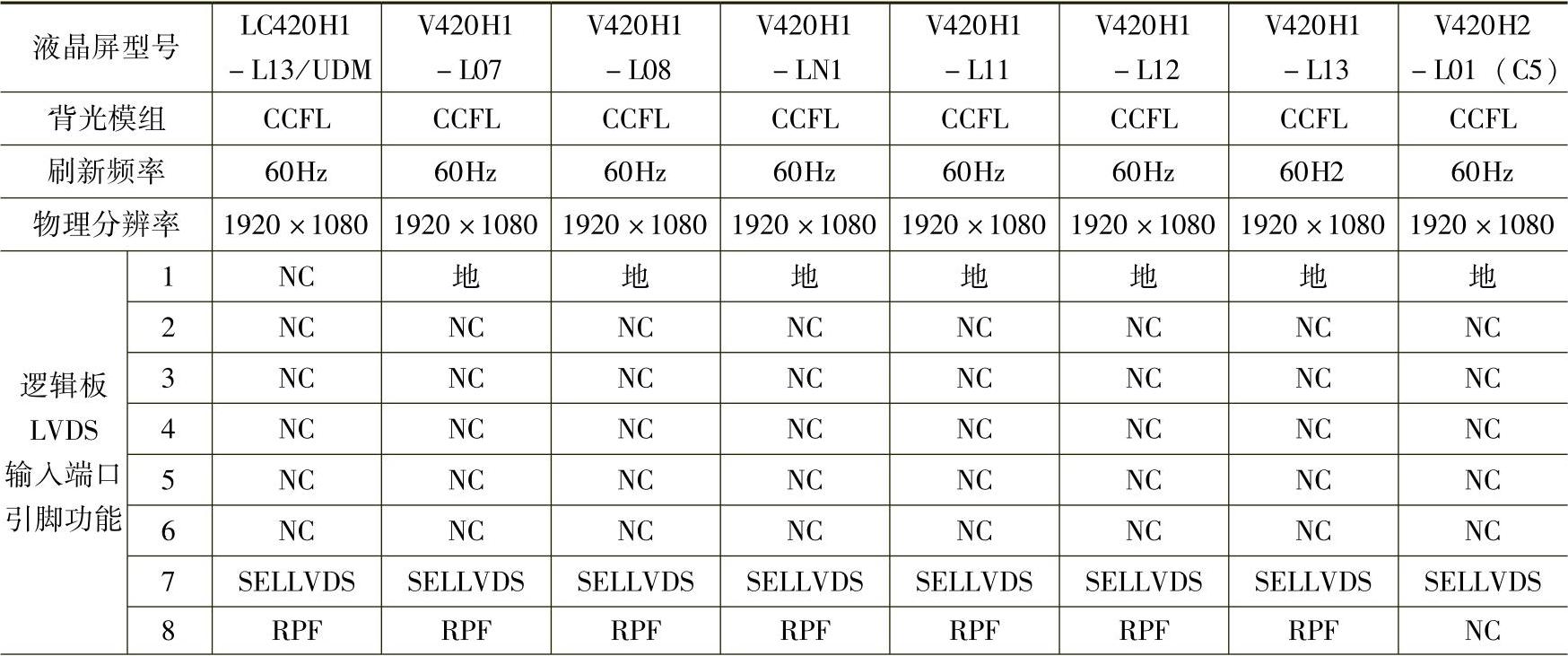

(1)42in液晶屏端口参数1


(续)


注:R1AN:第一组LVDS A-；R1AP:第一组LVDS A+；R1BN:第一组LVDS B-；R1BP:第一组LVDS B+；

R1CN:第一组LVDS C-；R1CP:第一组LVDS C+；R1DN:第一组LVDS D-；R1DP:第一组LVDS D+；

R1CLKN:第一组LVDS时钟-；R1CLKP:第一组LVDS时钟+。

R2AN:第二组LVDS A-；R2AP:第二组LVDS A+；R2BN:第二组LVDS B-；R2BP:第二组LVDS B+；

R2CN:第二组LVDS C-；R2CP:第二组LVDS C+；R2DN:第二组LVDS D-；R2DP:第二组LVDS D+；

R2CLKN:第二组LVDS时钟-；R2CLKP:第二组LVDS时钟+。

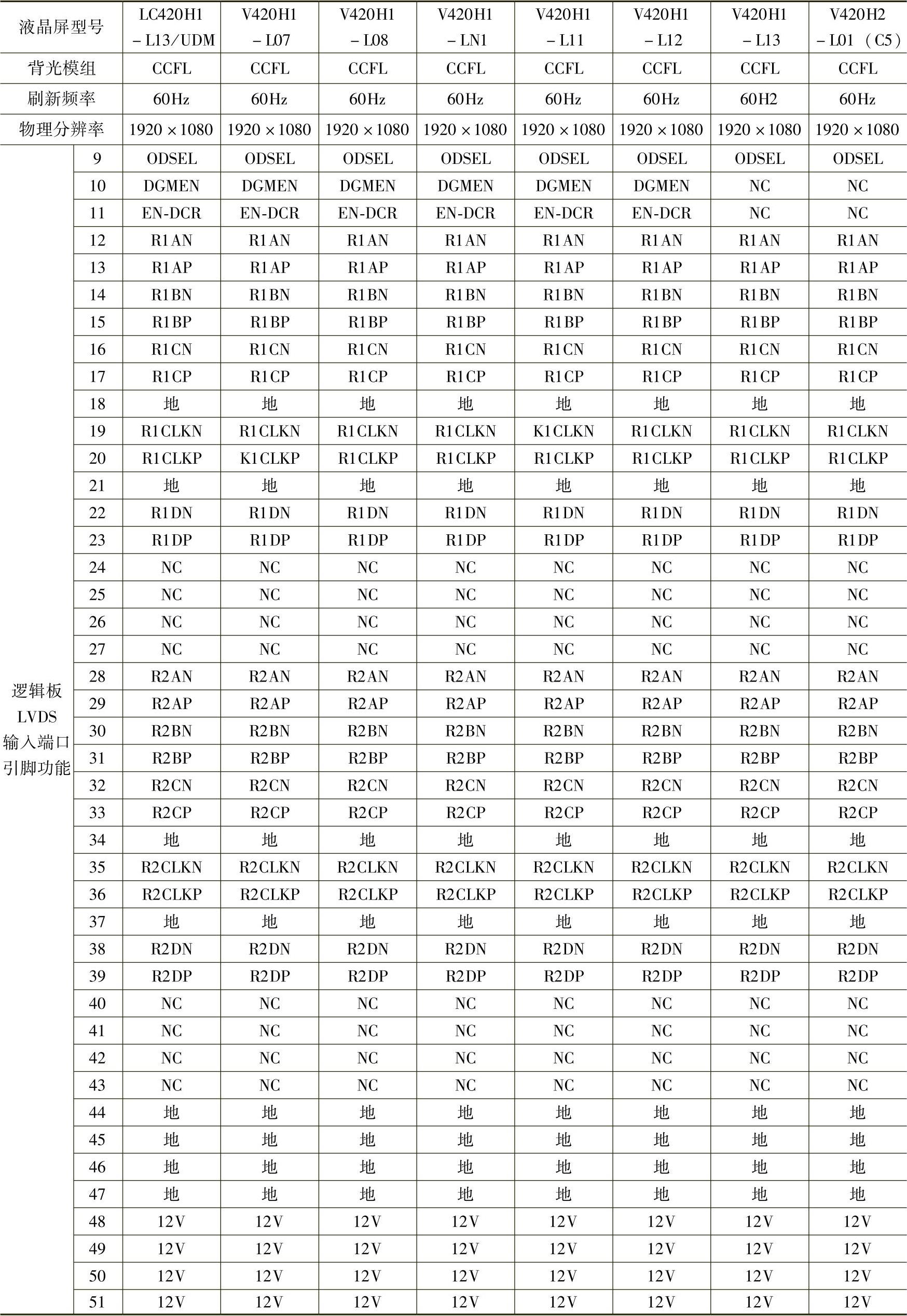

(2)42in液晶屏端口参数2


(续)


(3)42in液晶屏端口参数3


(续)

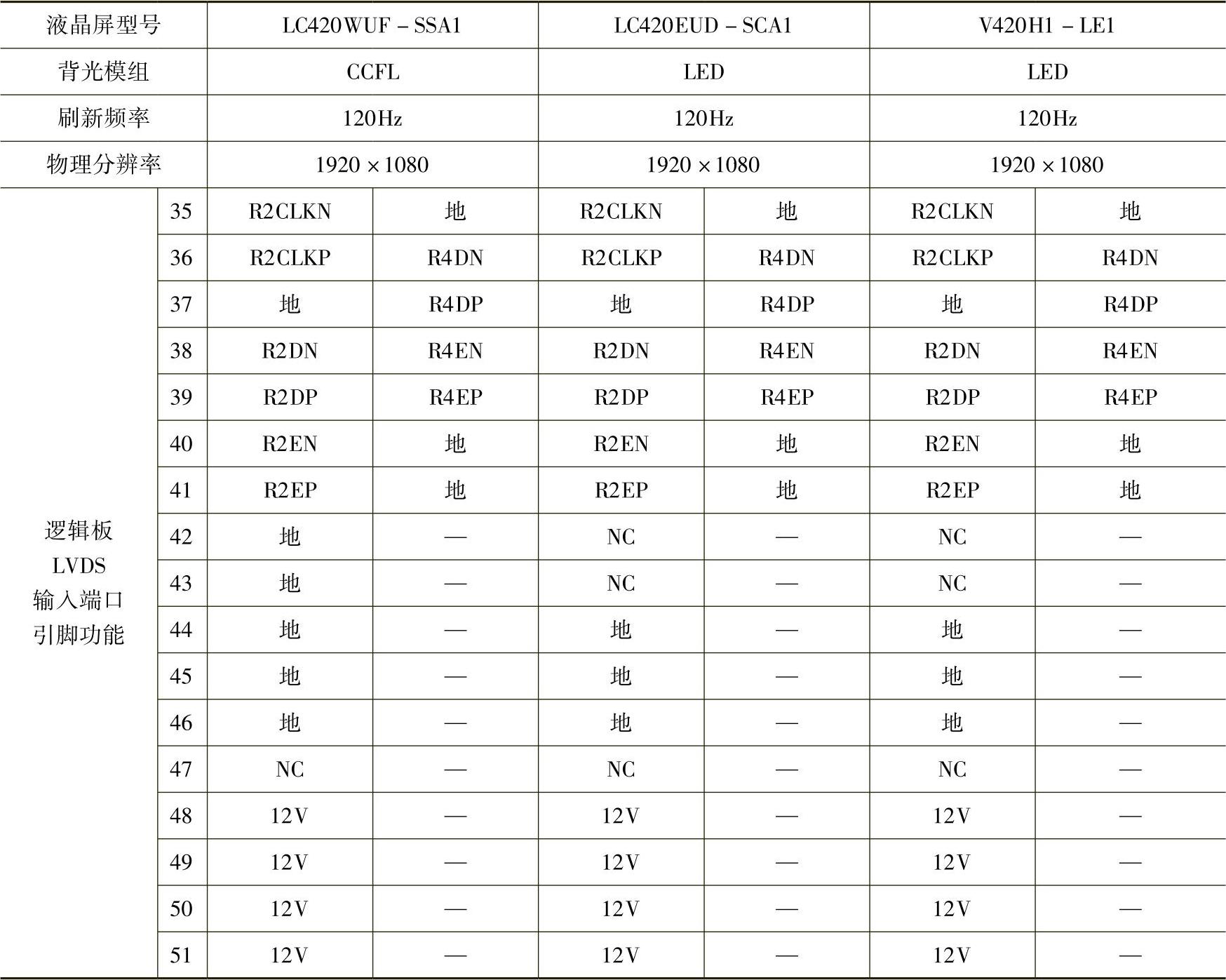

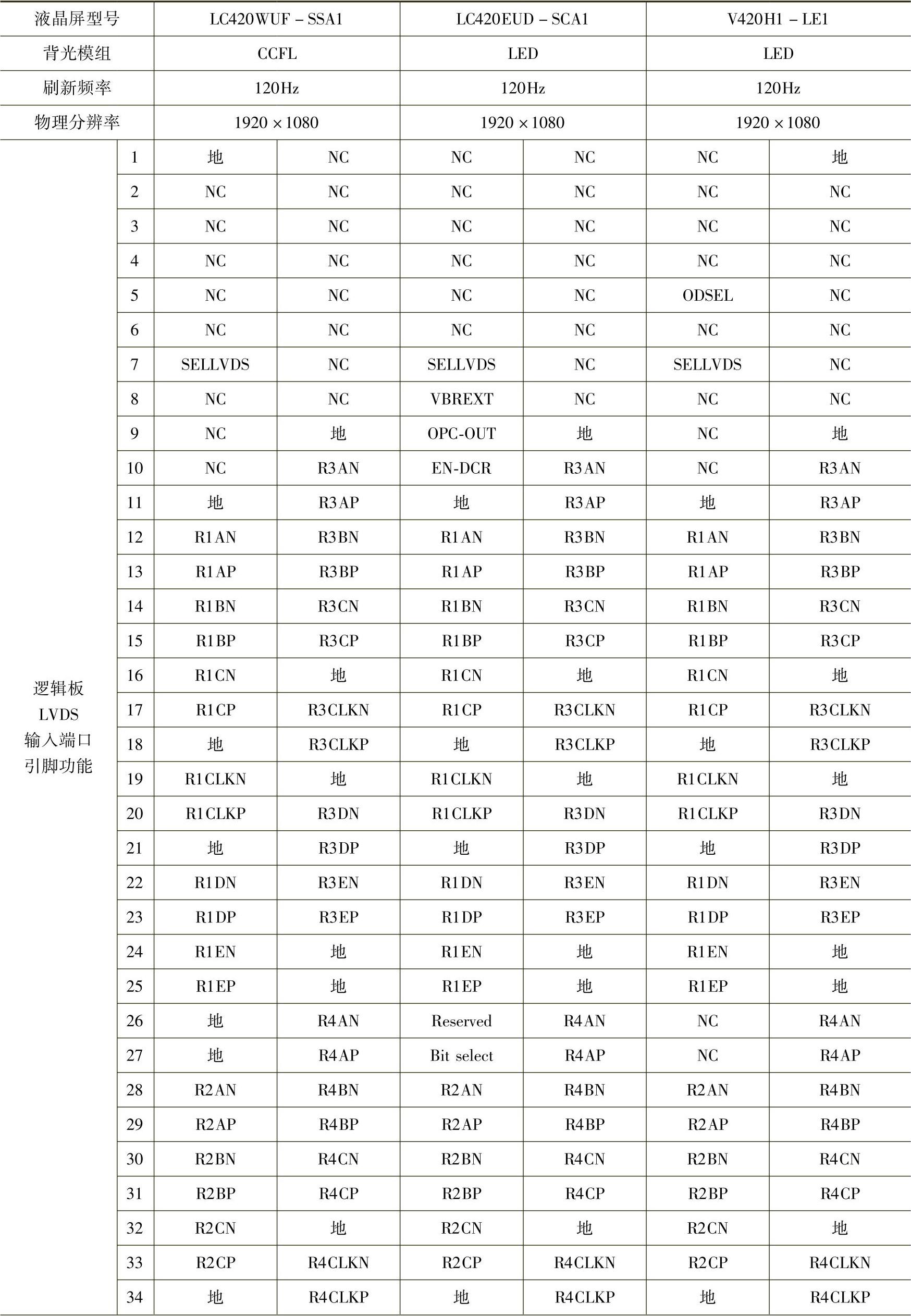

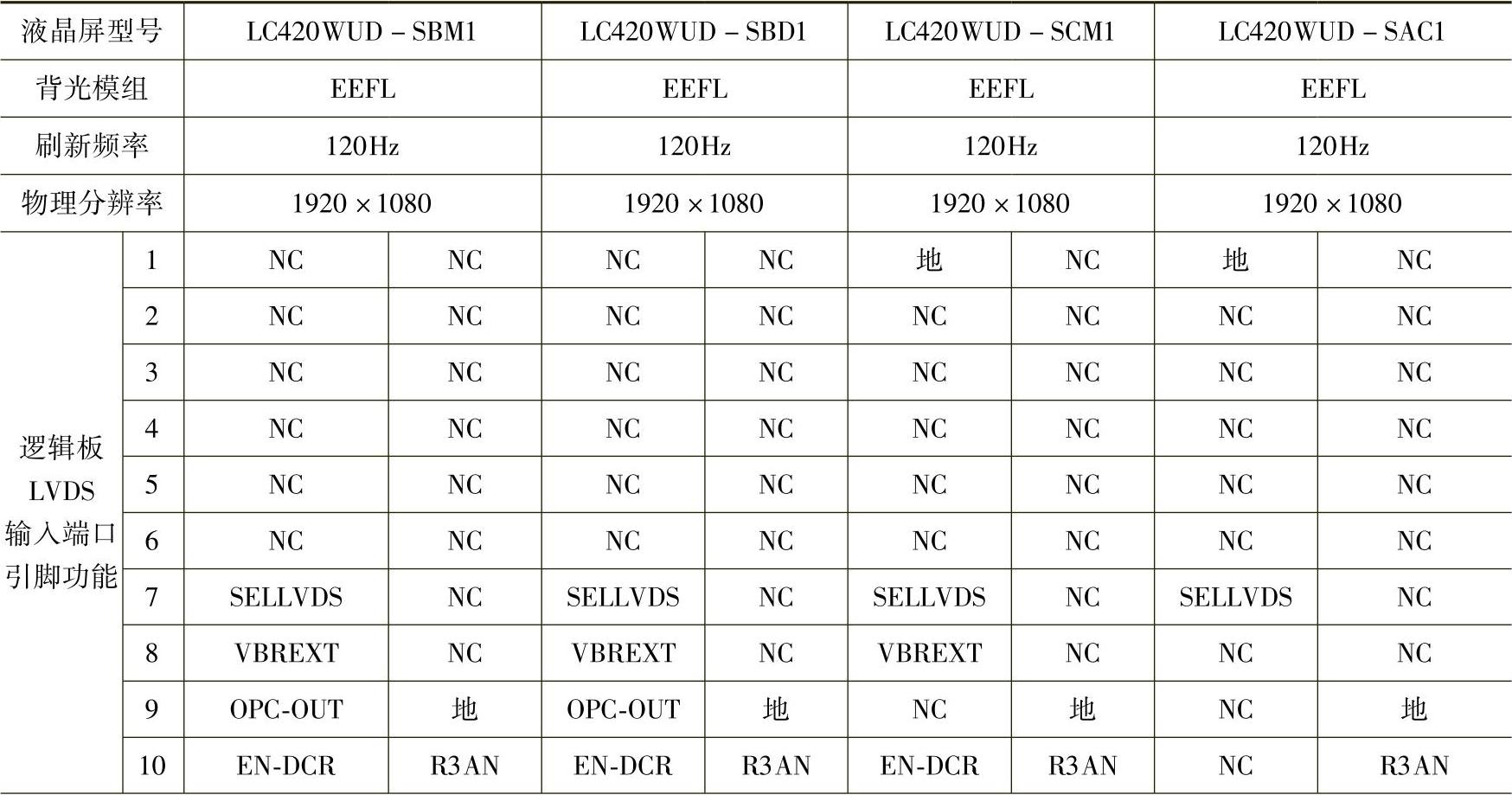

(4)42in液晶屏端口参数4


(续)


注:该表所列液晶屏为高清屏,有两组LVDS输入端口。

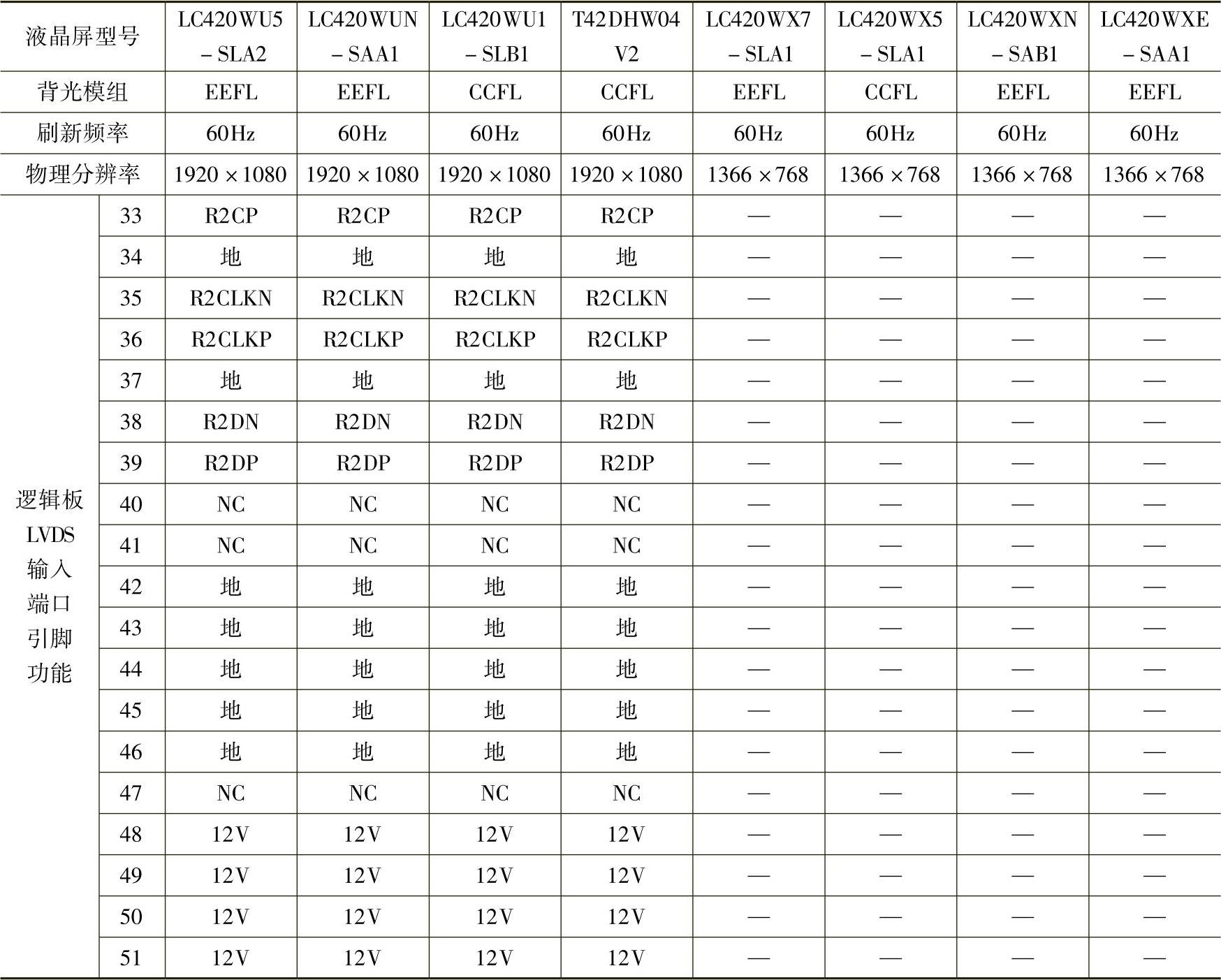

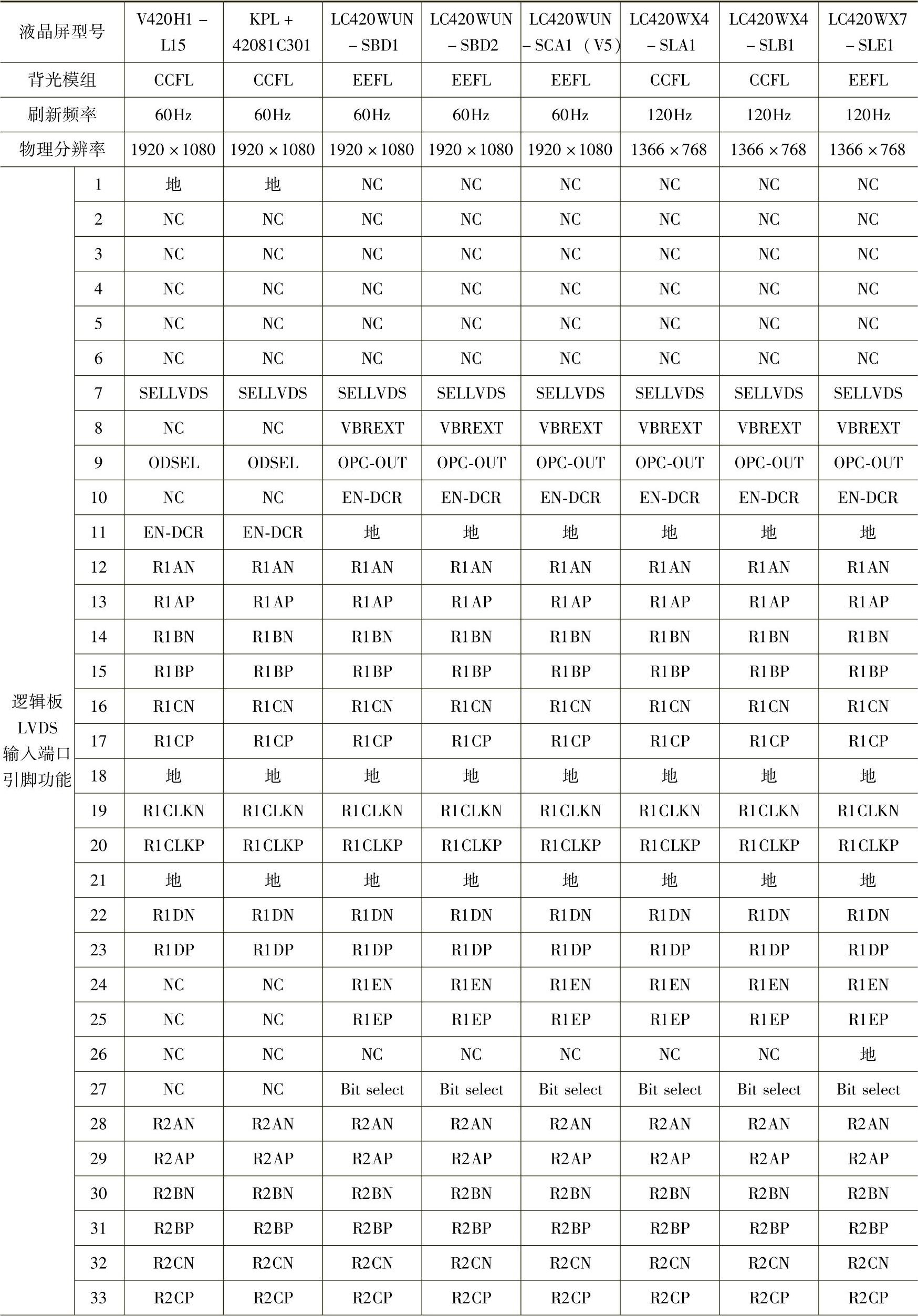

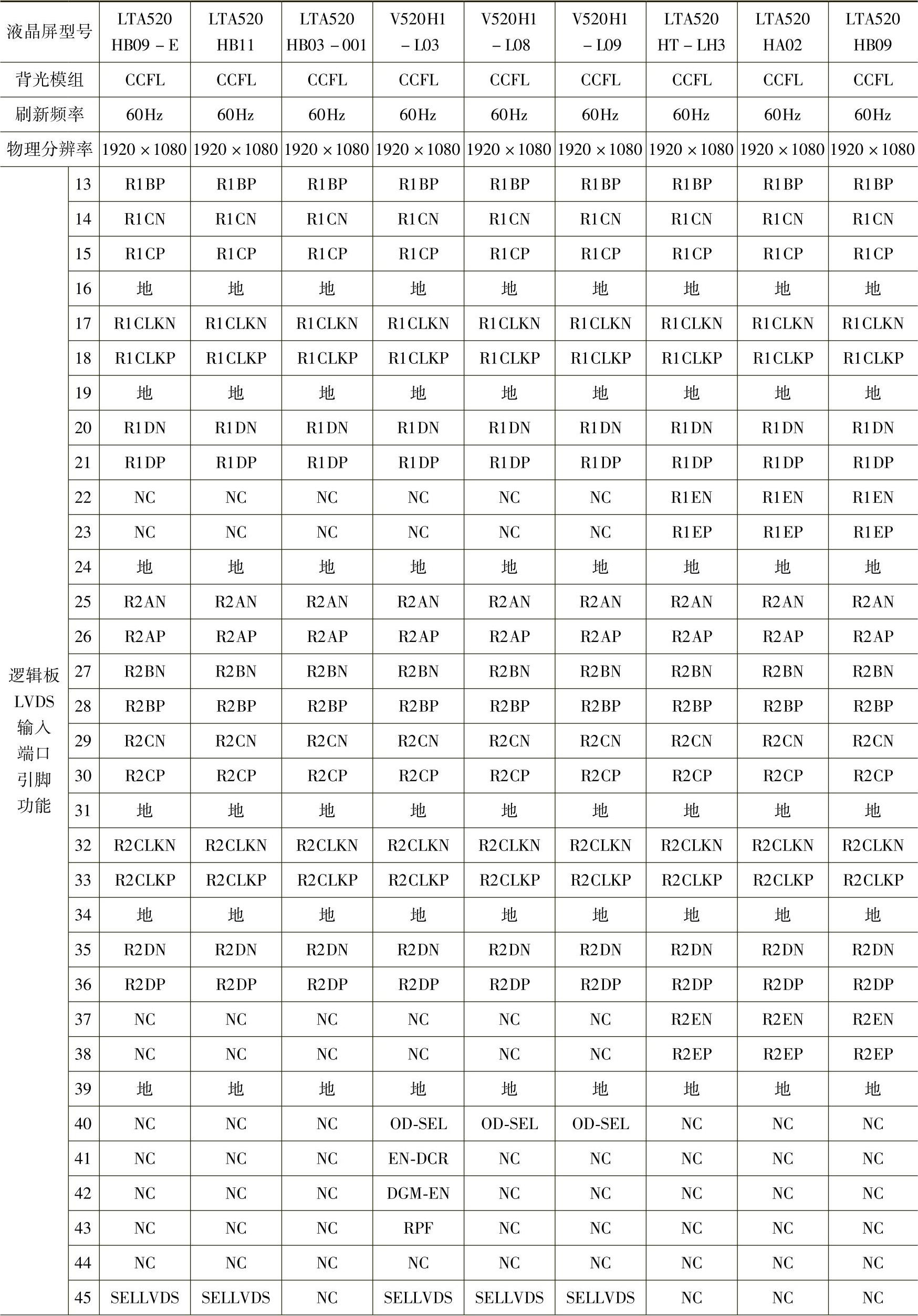

(5)42in液晶屏端口参数5


(续)


注:该表所列液晶屏为高清屏,有两组LVDS输入端口。

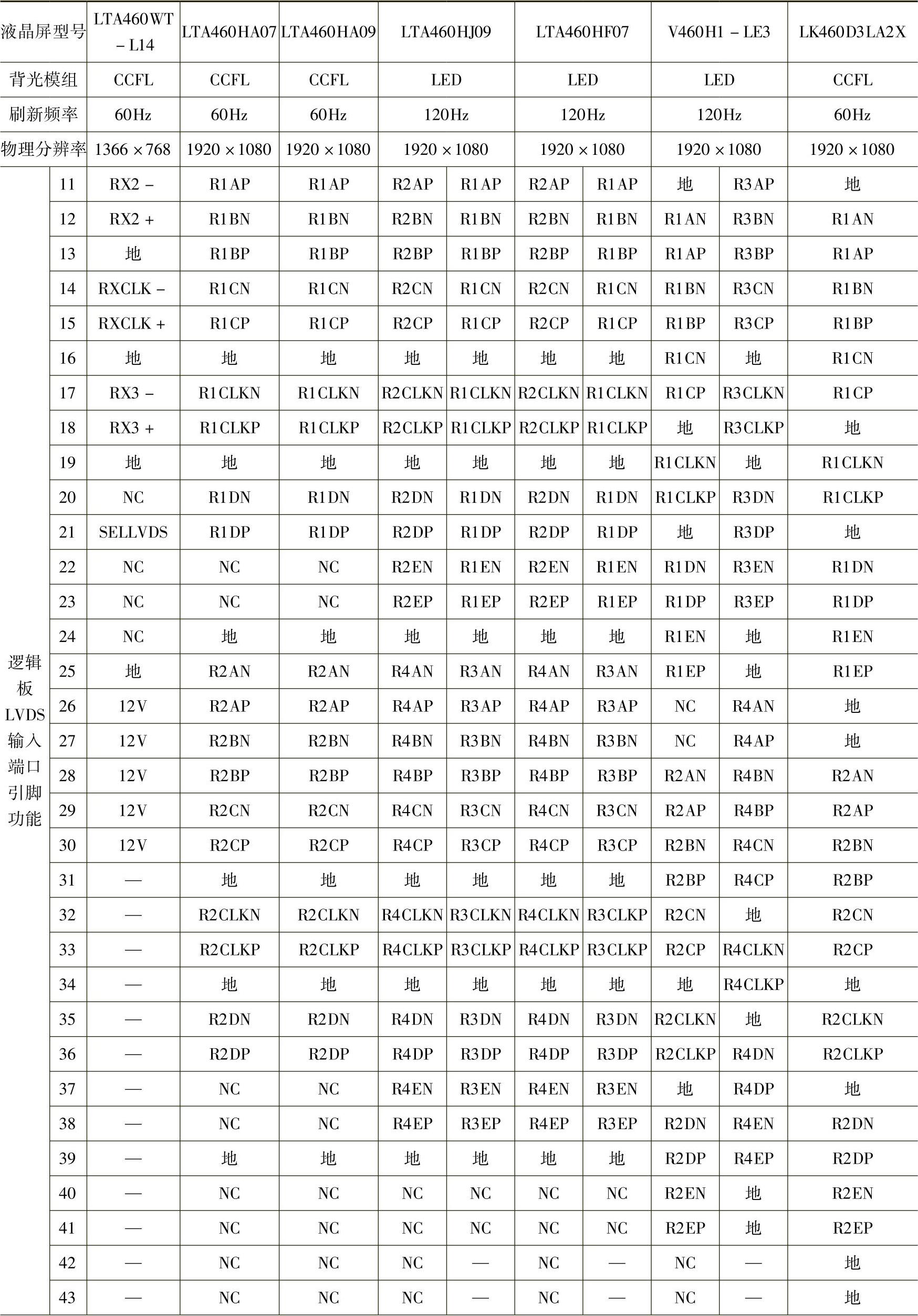

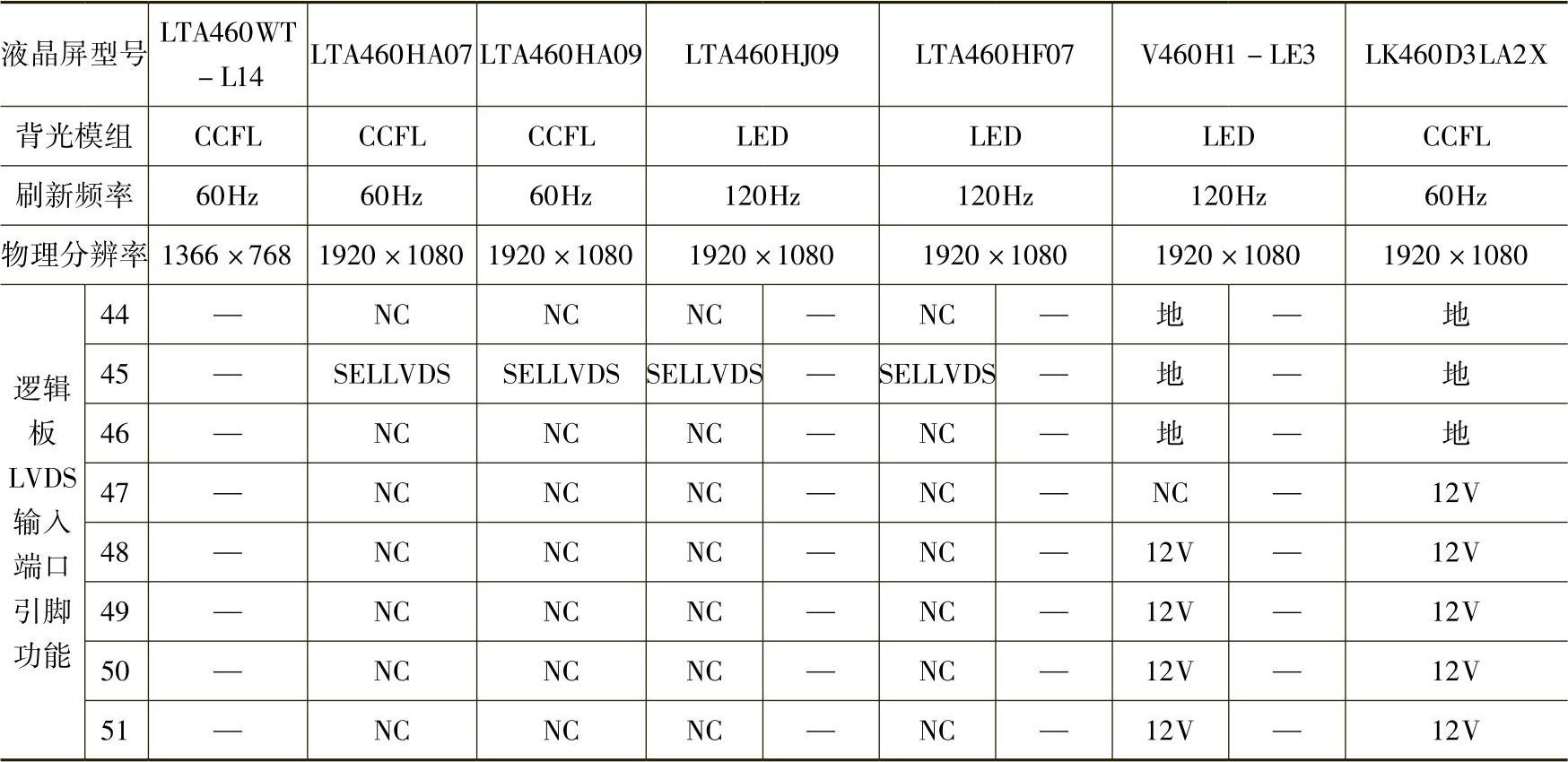

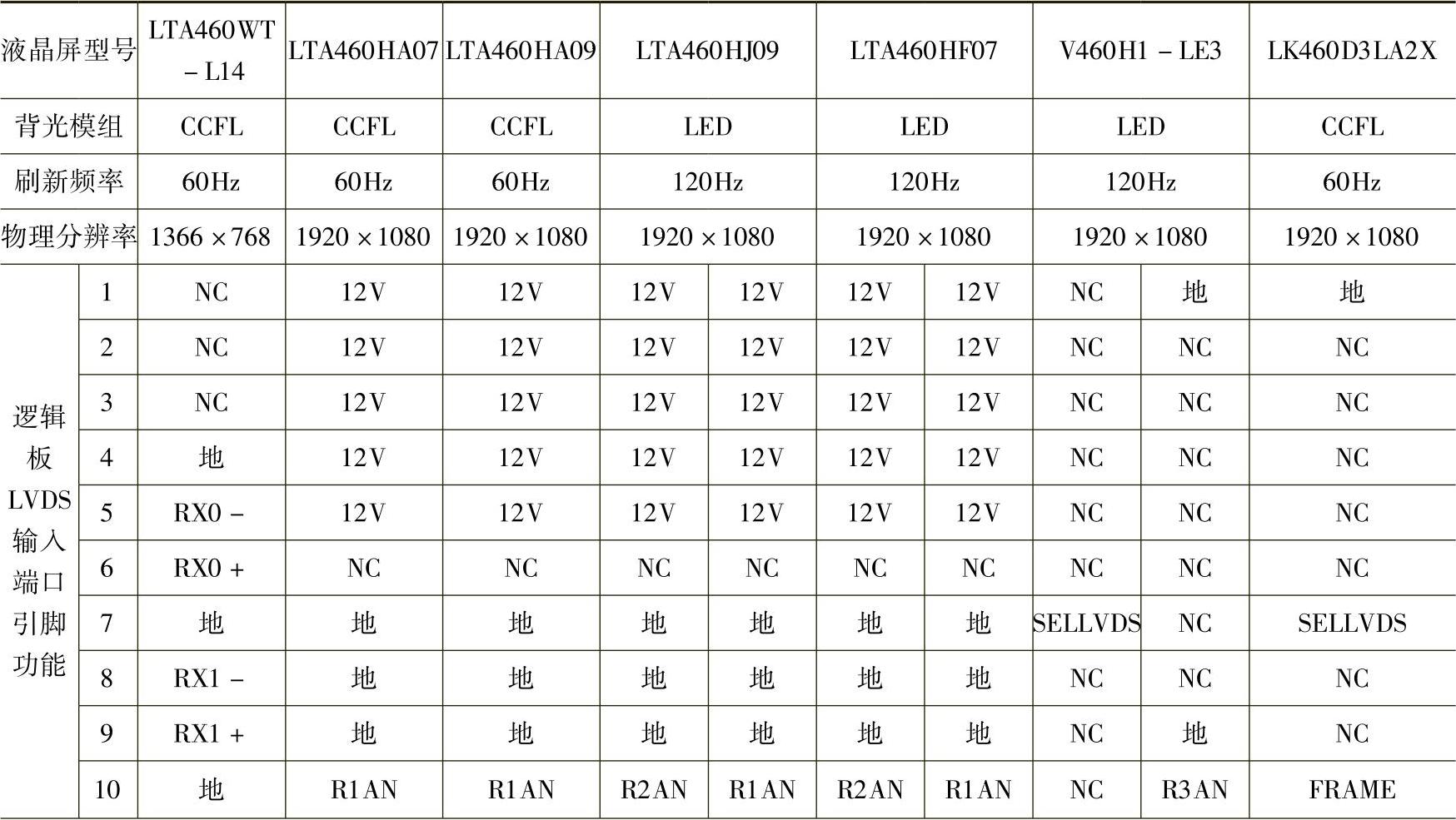

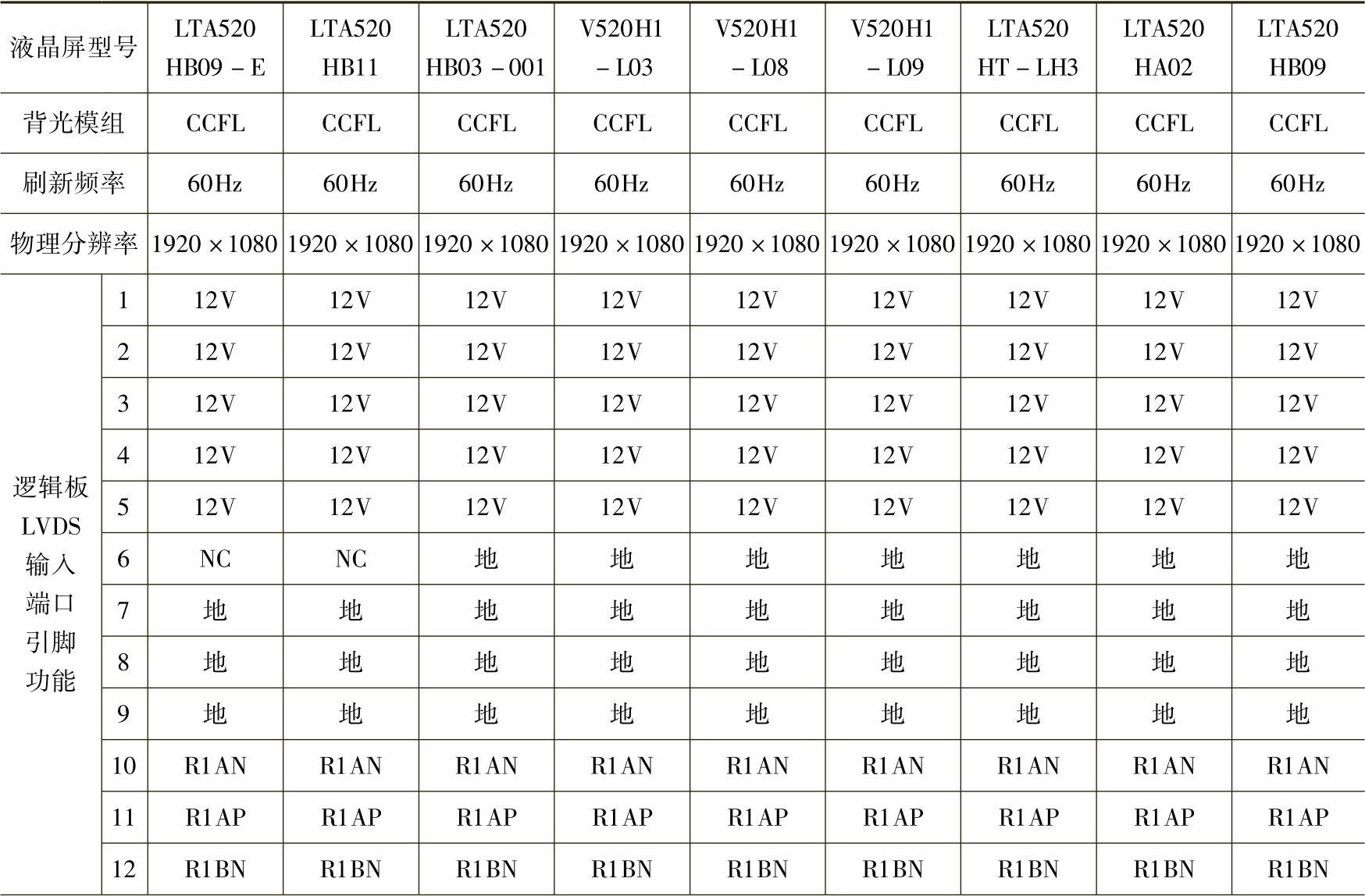

6.46in液晶屏端口参数


(续)


(续)


注:该表中的LTA460HJ09、LTA460HF07、V460H1-LE3屏为高清屏,有两组LVDS输入端口。

7.47in液晶屏端口参数

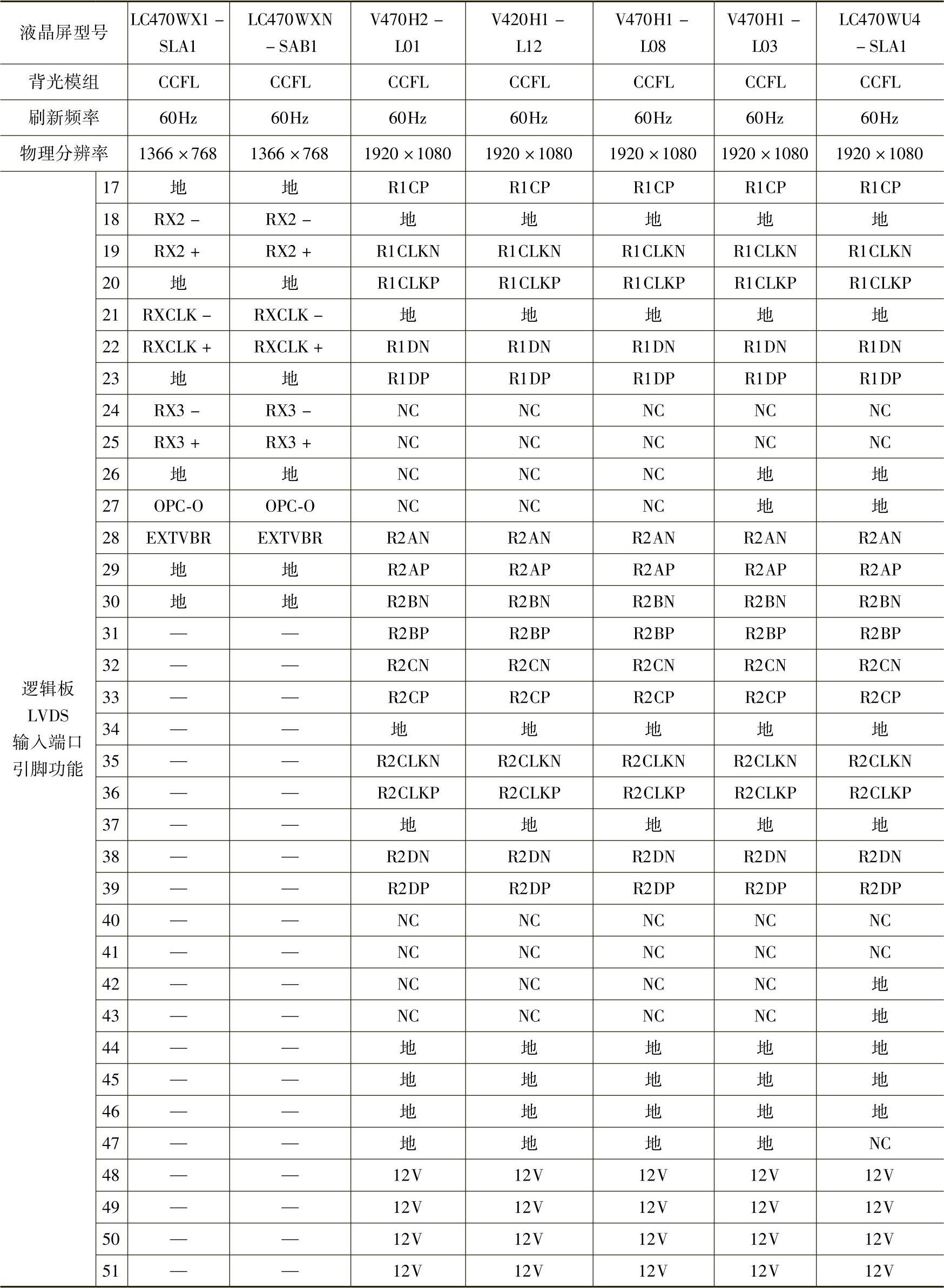

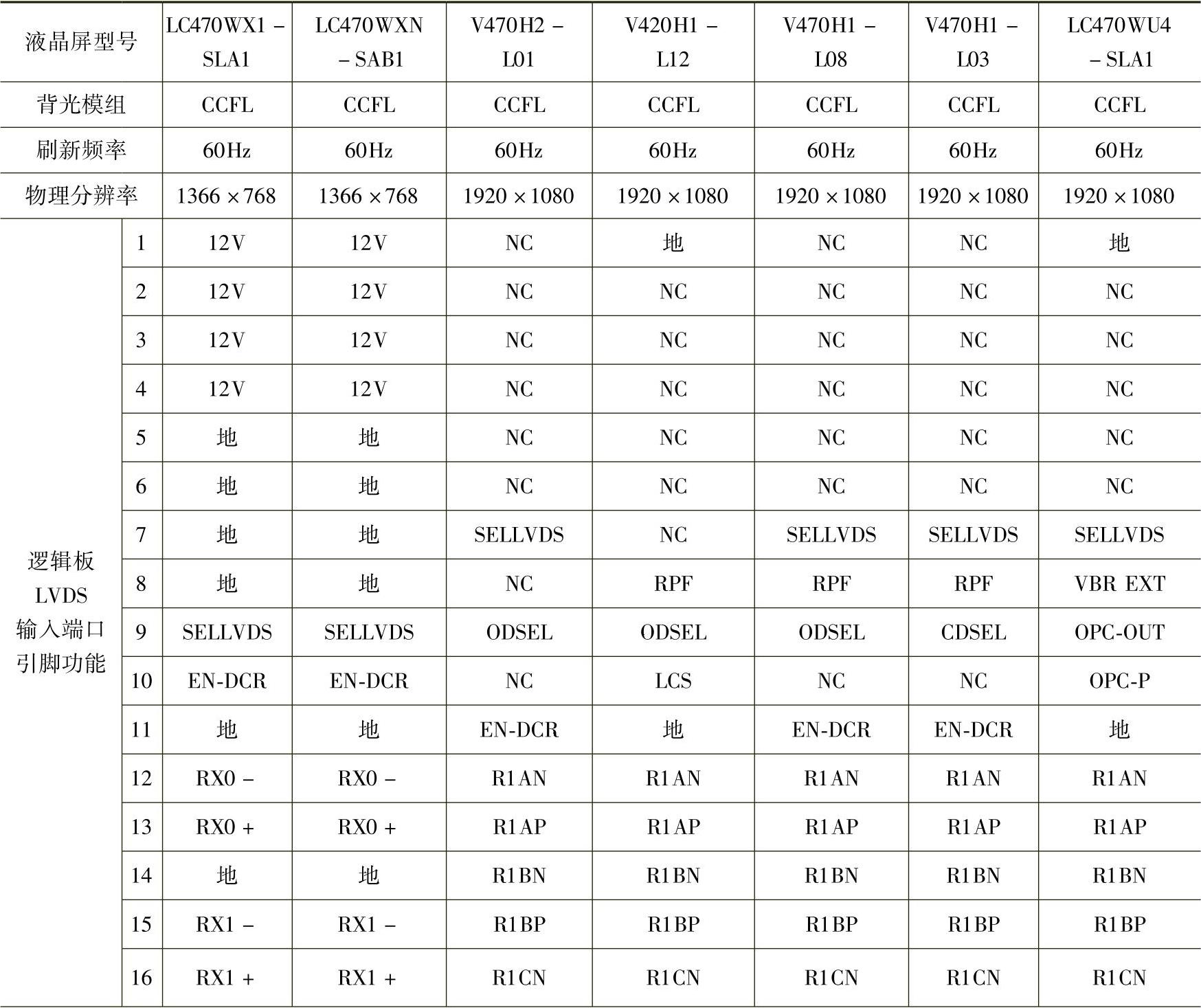

(1)47in液晶屏端口参数1


(续)


注:PWM-OUT背光自动调整控制输出,送到逆变器,使背光亮度随图像变化而变化。RPF:液晶分子显示旋转模式设定,低电平或开路时为标准模式,高电平时为180°模式。SELLVDS:低压差动信号格式选择控制,高电平是日本电子协会开发的编码格式；低电平是视频电子标准协会开发的编码格式。TP:工厂测试,可断开不用。

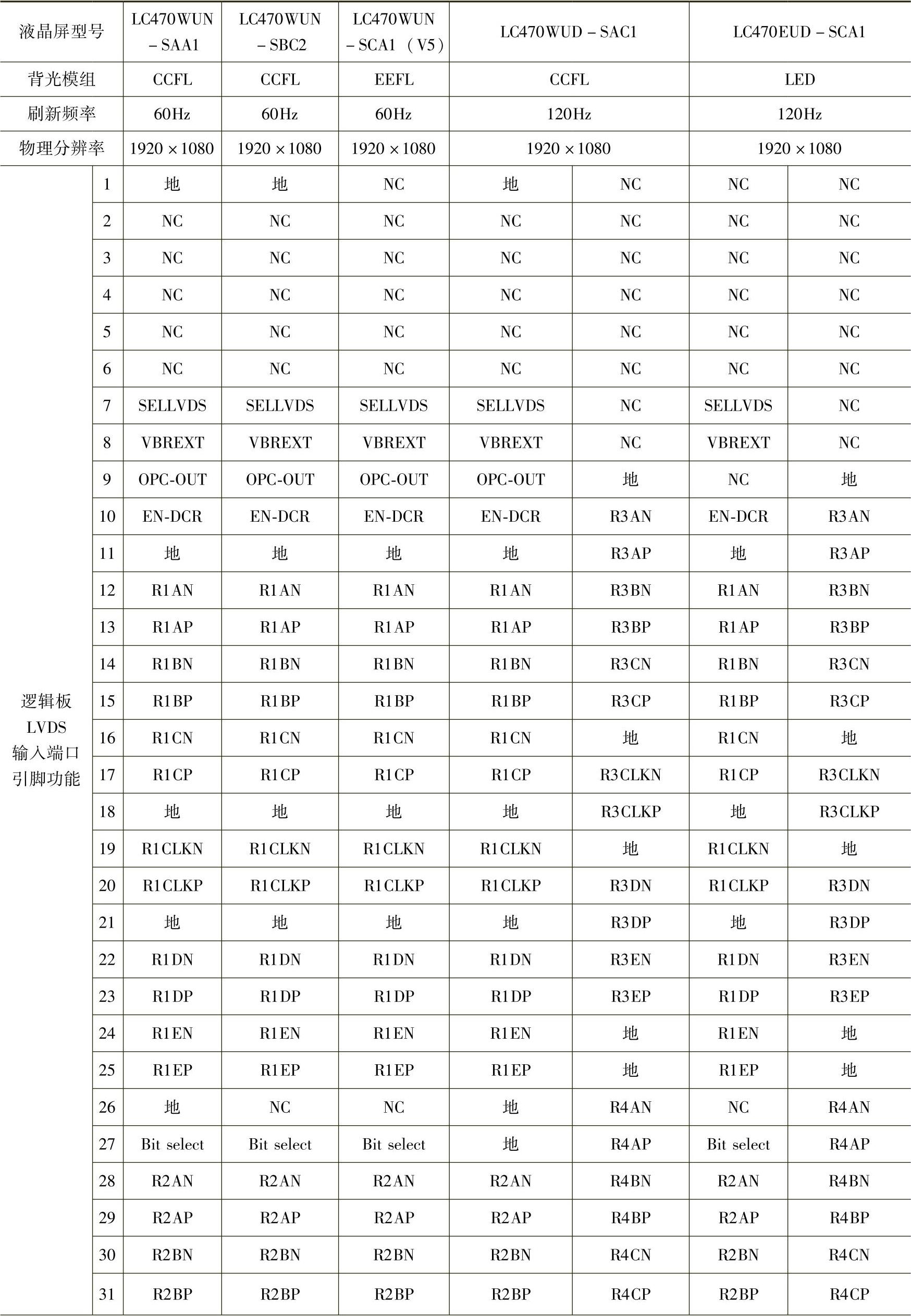

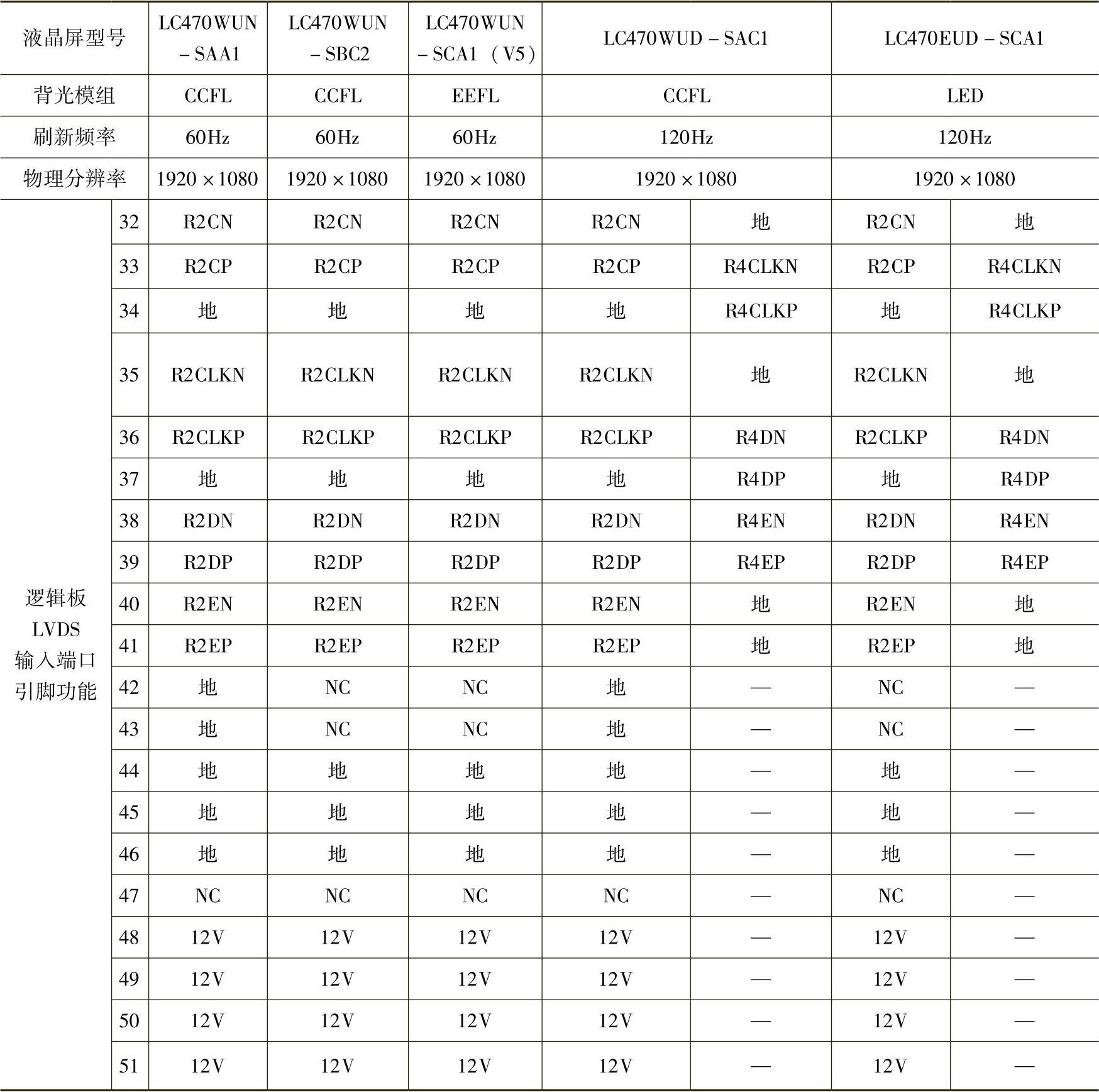

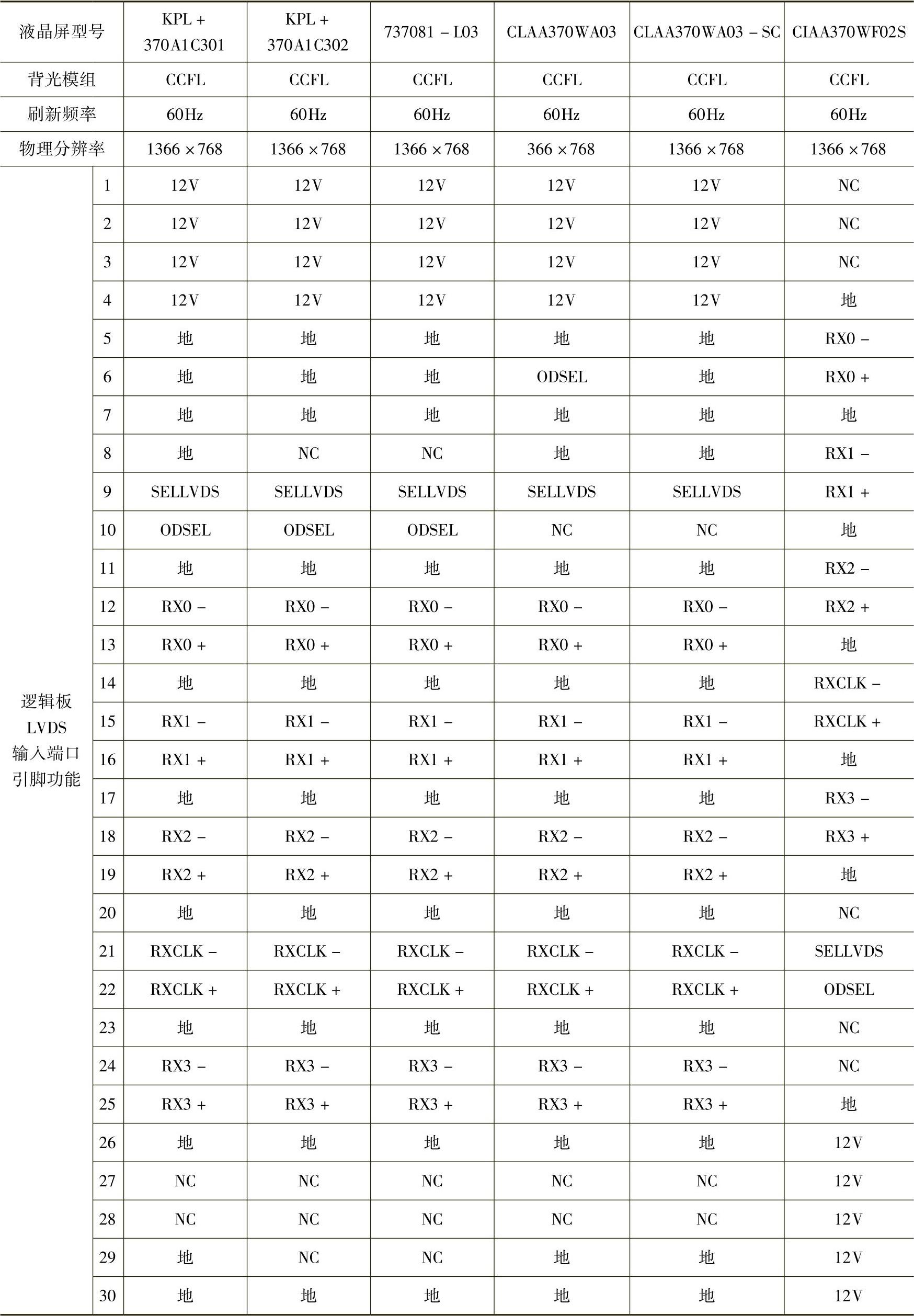

(2)47in液晶屏端口参数2


(续)


注:该表中的LC470WUD-SAC1、LC470EUD-SCA1屏为高清屏,有两组LVDS输入端口。

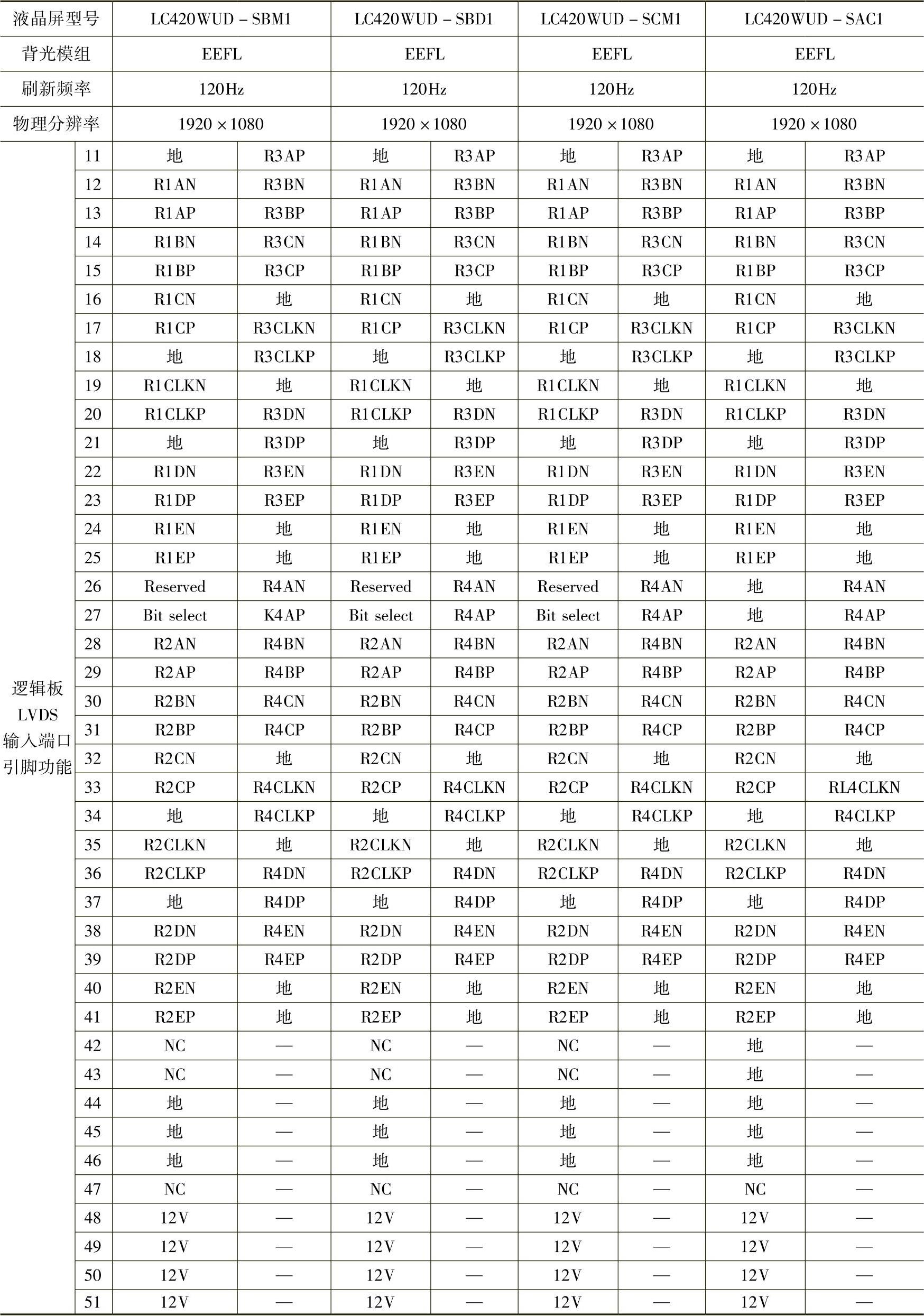

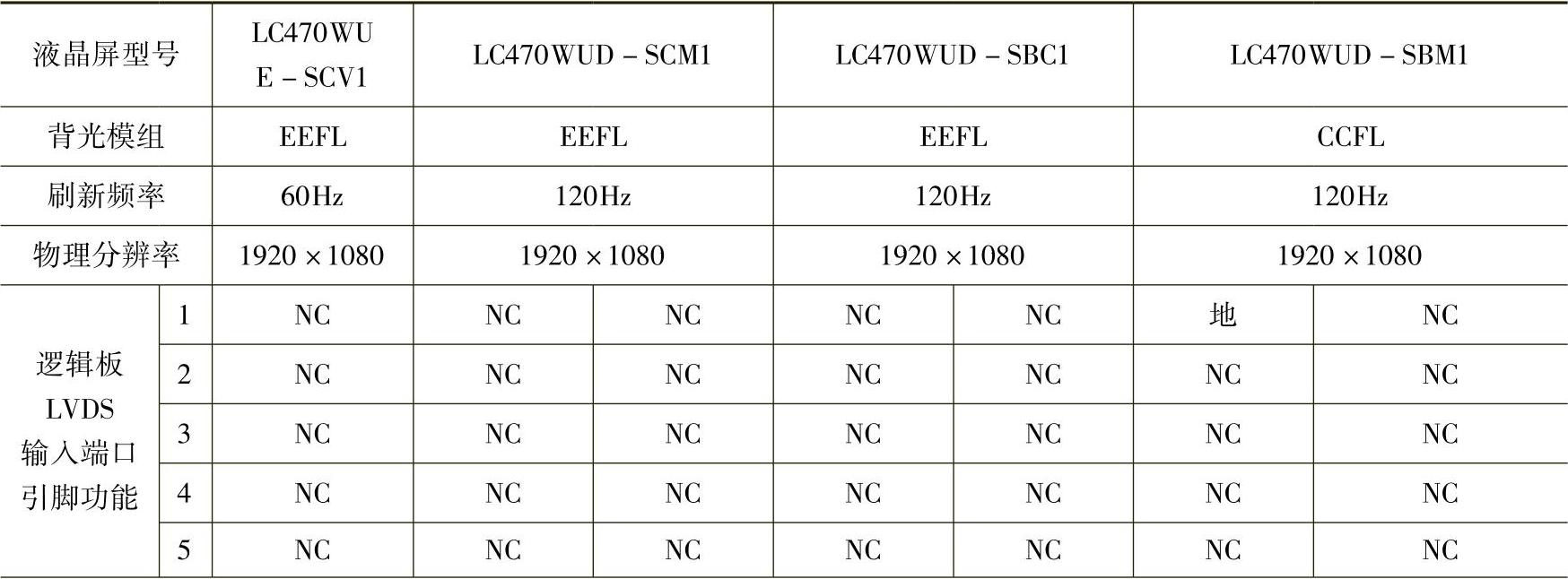

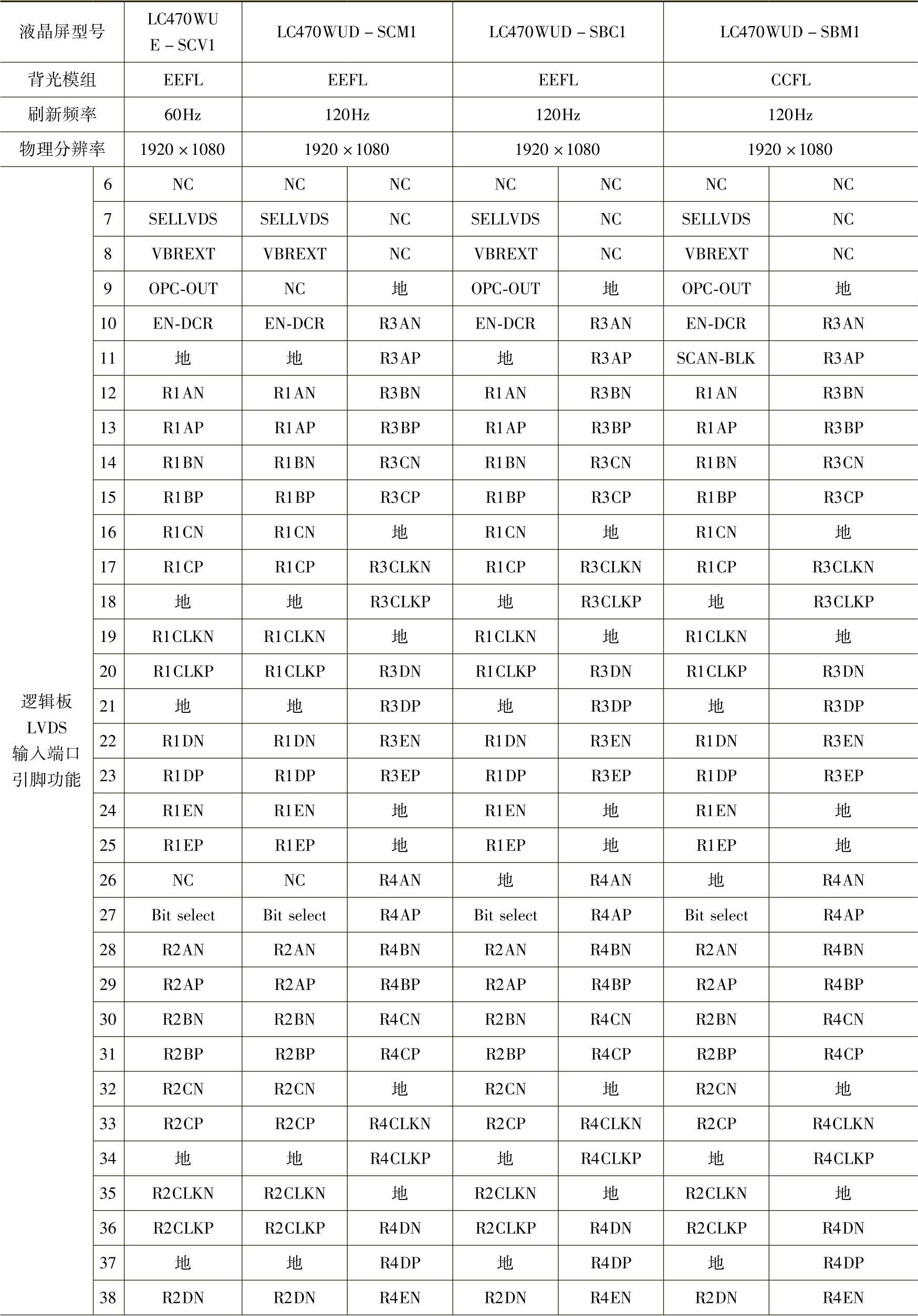

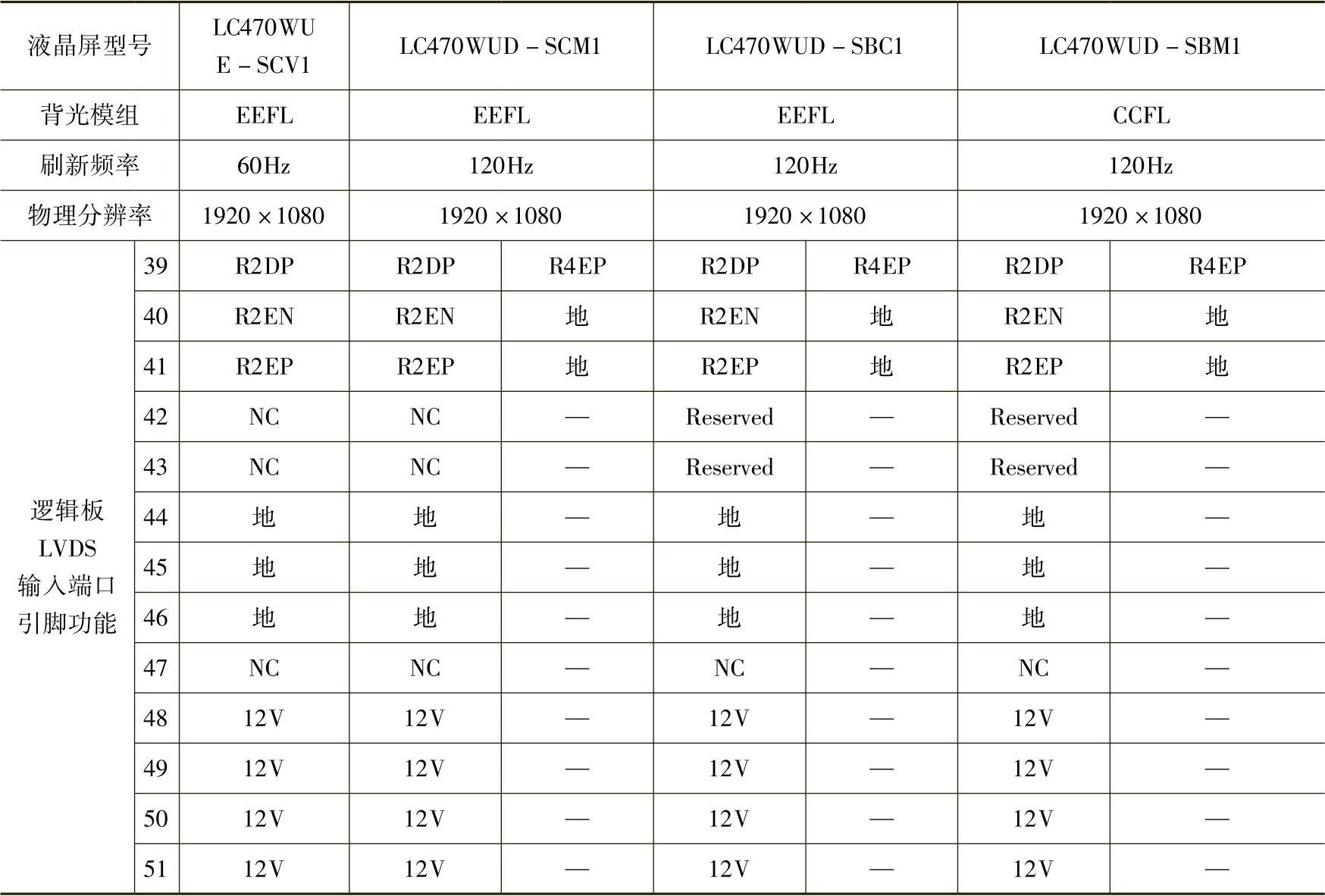

(3)47in液晶屏端口参数3


(续)


(续)


注:该表中的LC470WUD-SCM1、LC470WUD-SBC1、LC470WUD-SBM1屏为高清屏,有两组LVDS输入端口。

8.52in液晶屏端口参数


(续)


(续)


9.55in液晶屏端口参数

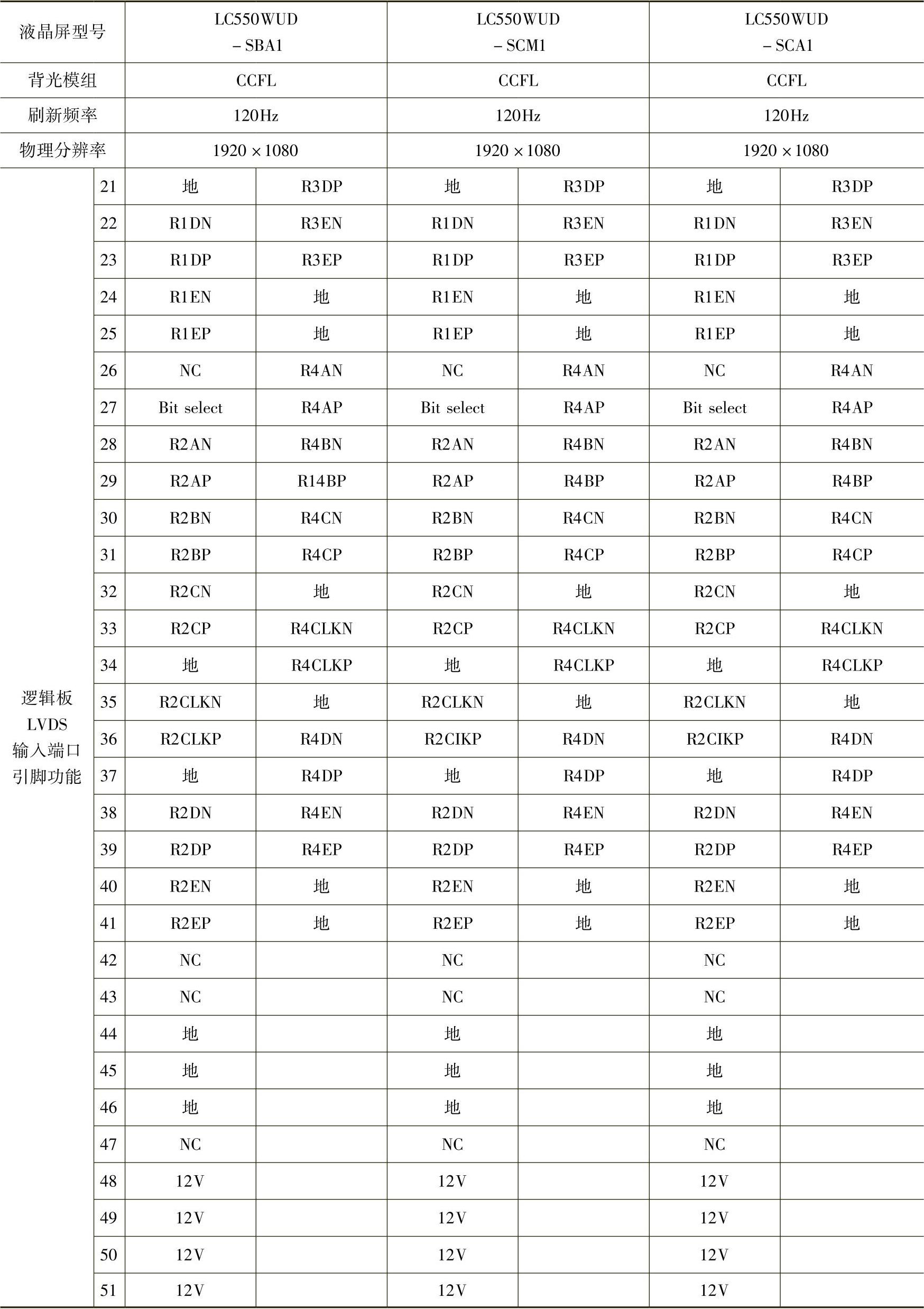

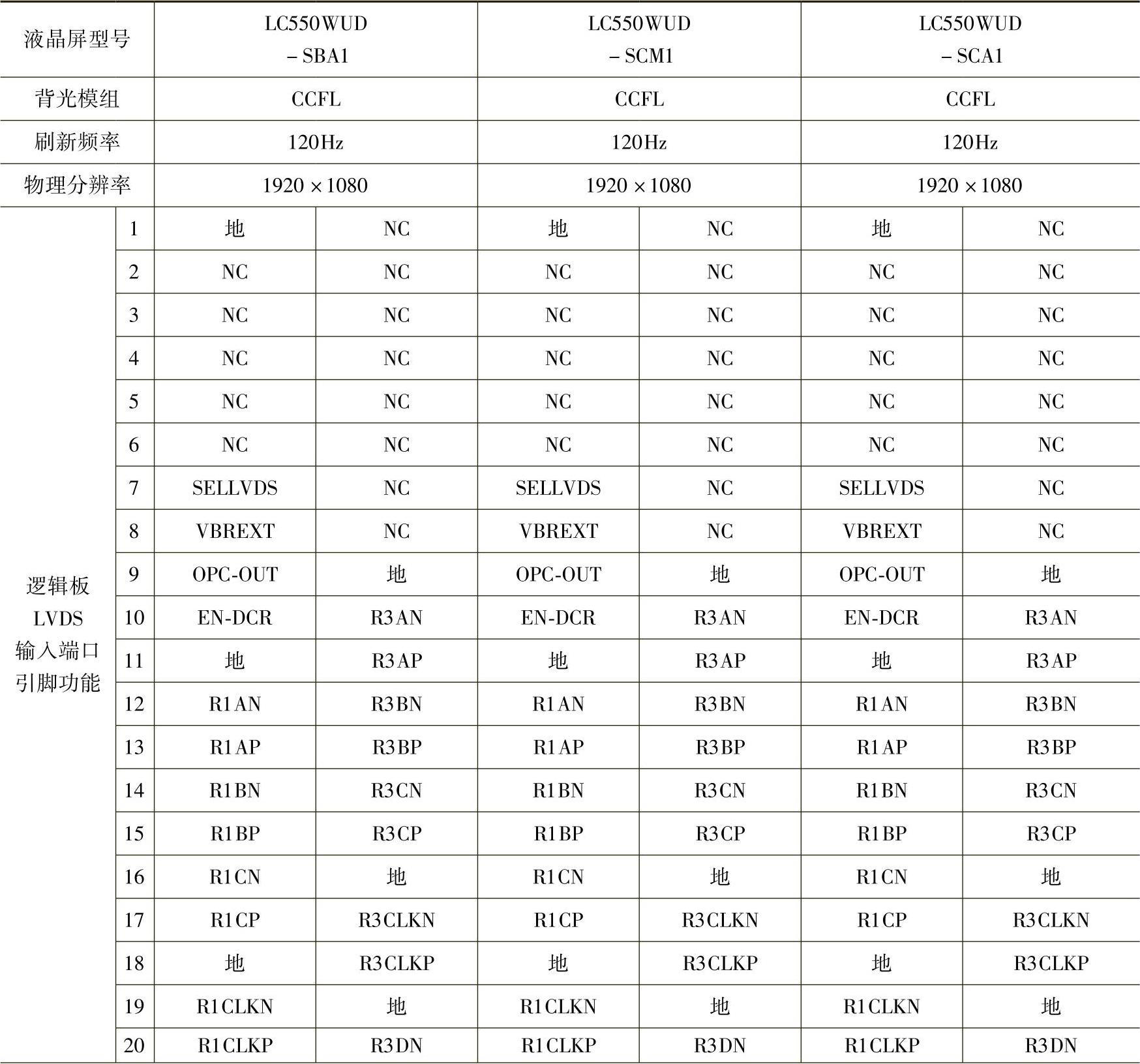

(1)55in液晶屏端口参数1


(续)


注:该表中的液晶屏为高清屏,有两组LVDS输入端口。

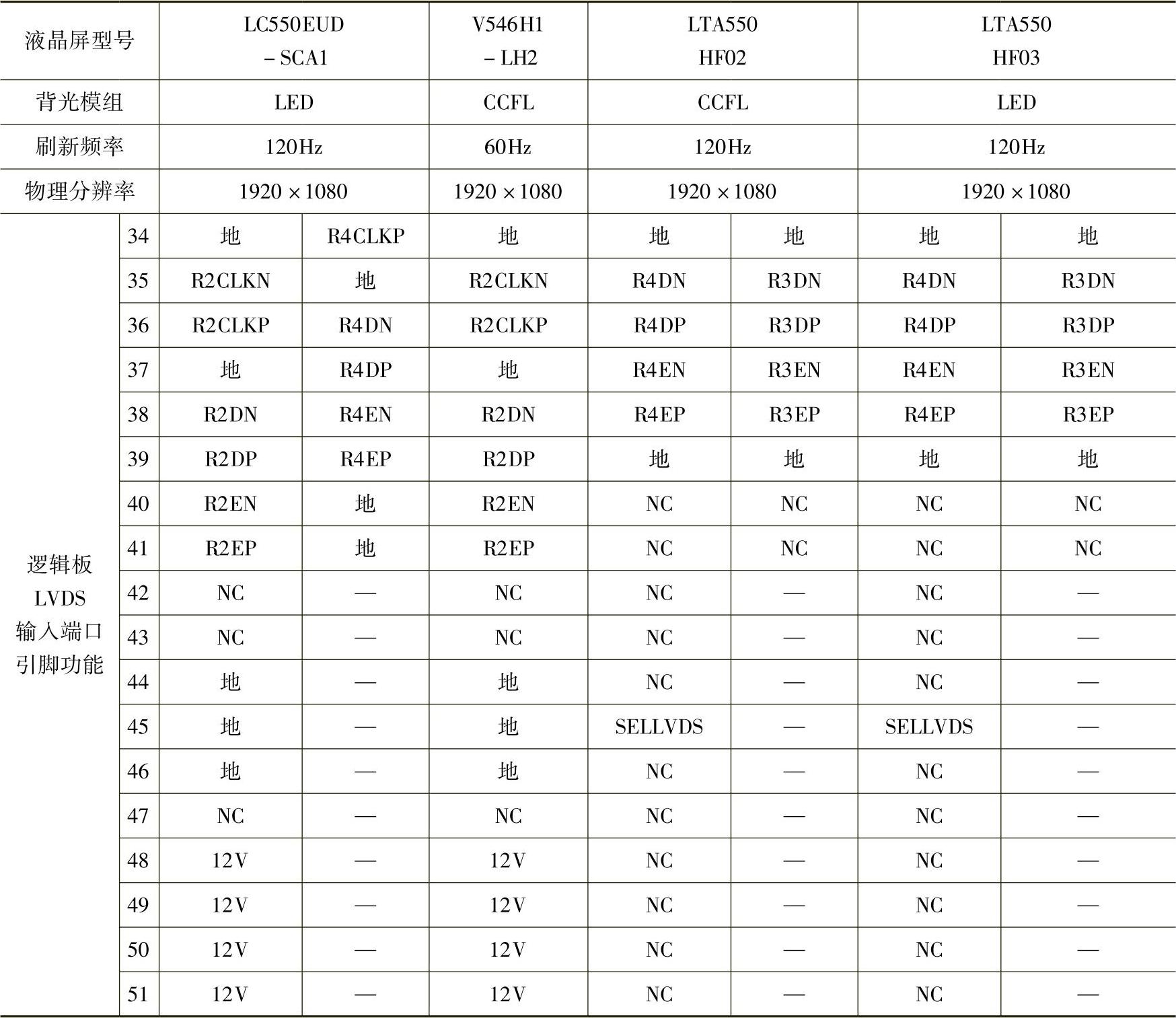

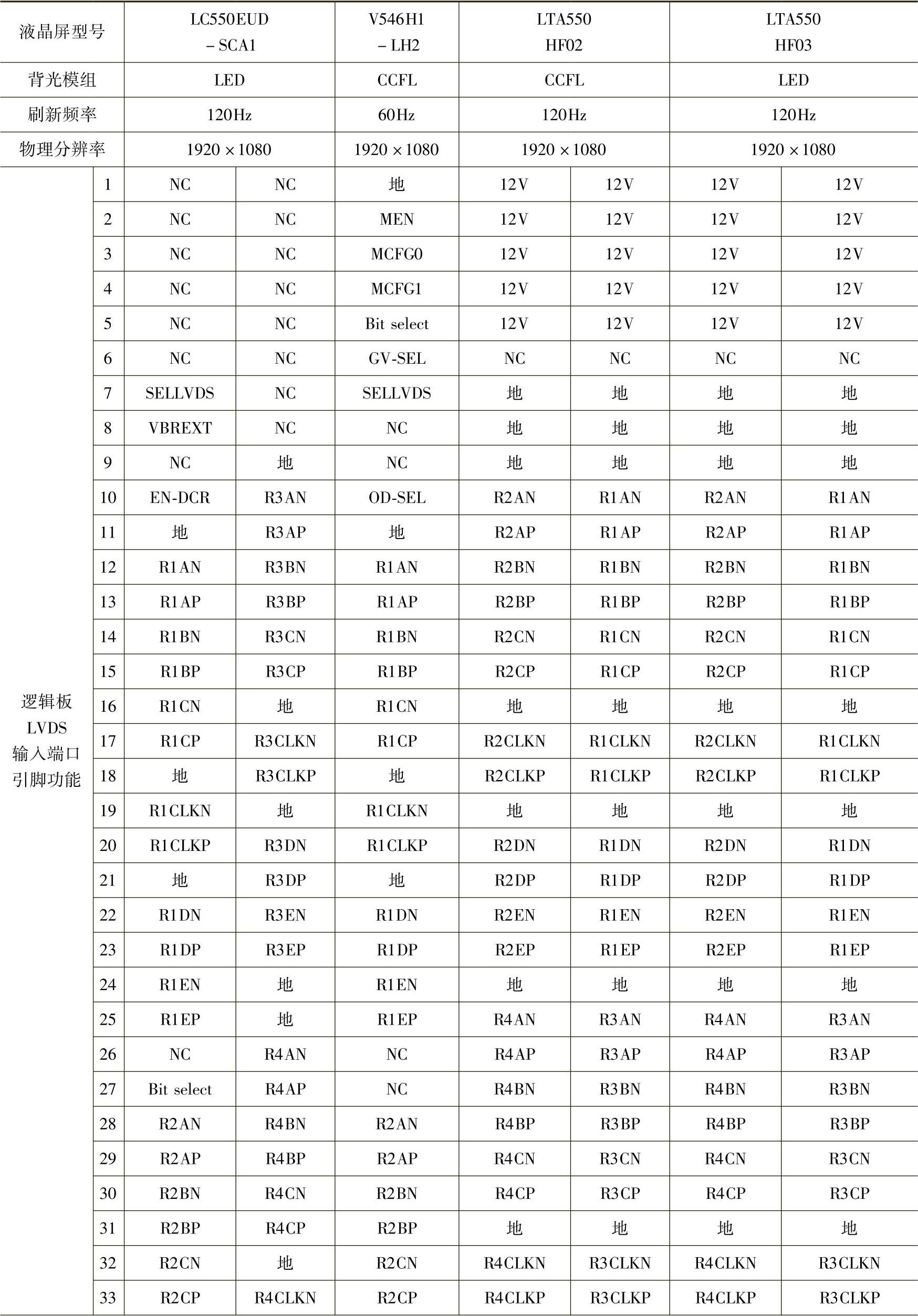

(2)55in液晶屏端口参数2


(续)


注:该表中的LC550EUD-SCA1、LTA550HF02、LTA550HF03屏为高清屏,有两组LVDS输入端口。
