※所需材料

简易门铃主要由两个晶体管VT₁和VT₂组成的自激多谐振荡器和两个作信号放大的晶体管VT₃和VT₄，以及几个电阻器和电容器等元器件组成。其原理电路如图1-1所示，实物组装如图1-2所示，所需材料见表1-1。

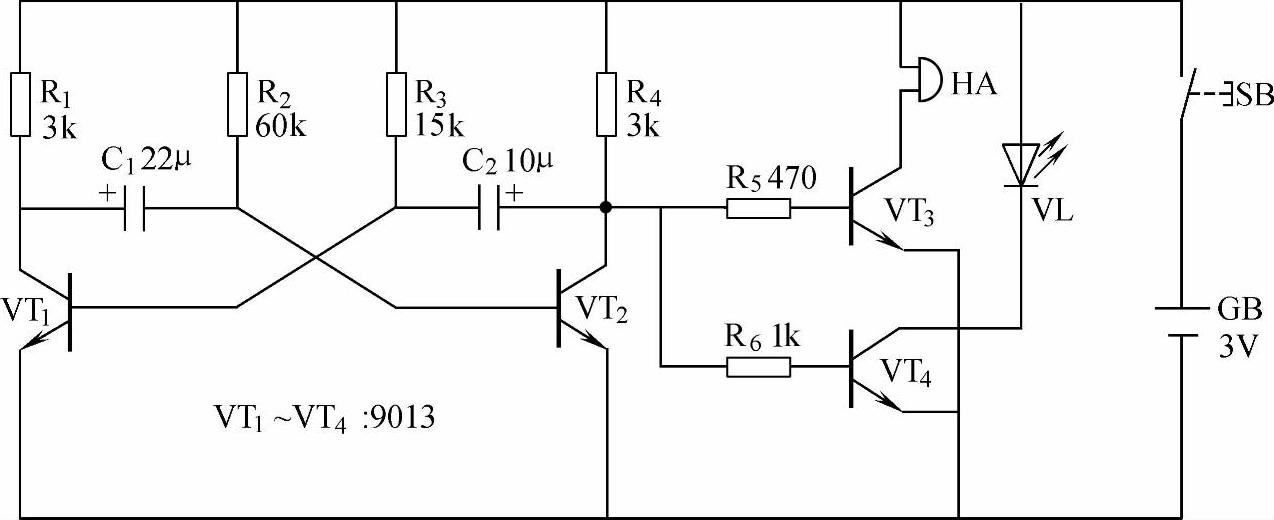

图1-1 简易门铃原理电路

图1-2 简易门铃实物组装

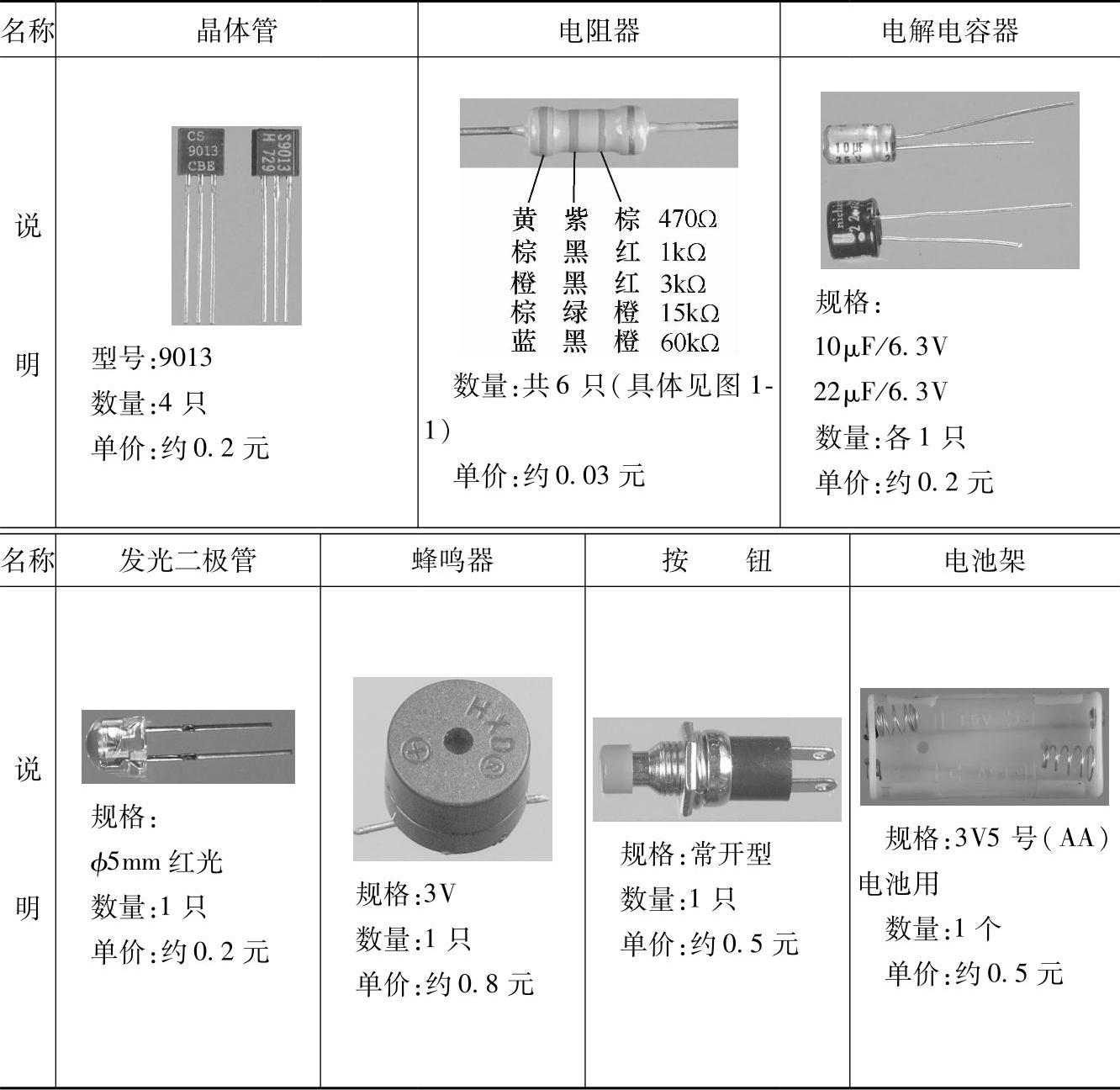

表1-1 简易门铃所需材料一览表

制作前先介绍一点相关知识。晶体管的三只脚上已标有“E”（发射极）、“B”（基极）、“C”（集电极）的，即可照电路进行焊接。若晶体管上没有标注引脚功能，则本制作采用的9013晶体管引脚的识别方法是，把晶体管的有字面向上，三只脚对着自己，左边脚为“E”，右边脚为“C”，中间脚为“B”。电解电容器、发光二极管和电铃三者的长脚均为正极，短脚为负极。电解电容器的外壳上还有用带状或“⊖”标志来表示负极的，电铃的外壳面上有“⊕”符号来表示正极，使用时必须按电路的正、负极接线要求焊接，不能接错，电阻器的两个引脚不分正负。制作过程中的每步焊点用“▷”符号来指示，符号中的数字是表示多个焊点的焊接顺序，如、、等。
