这种灯具的核心是一个磁环用漆包线绕制成的振荡线圈和两个晶体管以及阻容元件组成的高效升压电路。由于电路设计合理，除转换效率高外，其静态耗电低于200μA。原理电路如图18-1所示，实物组装如图18-2所示，所需材料见表18-1。

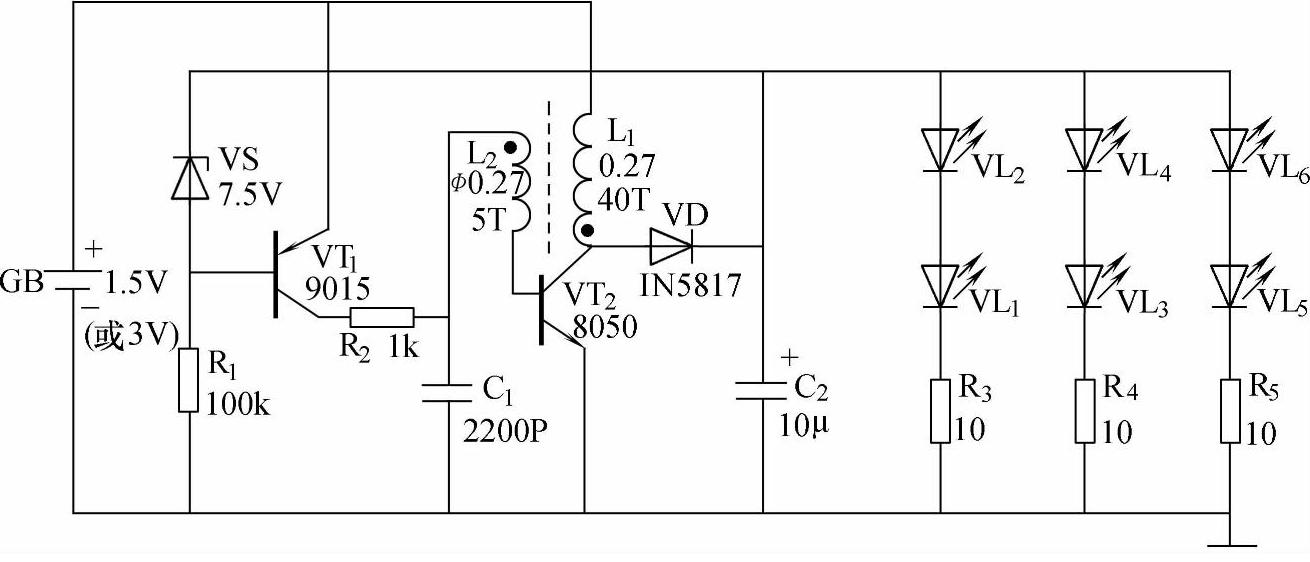

图18-1 用1.5V电源的LED高亮度节能灯原理电路

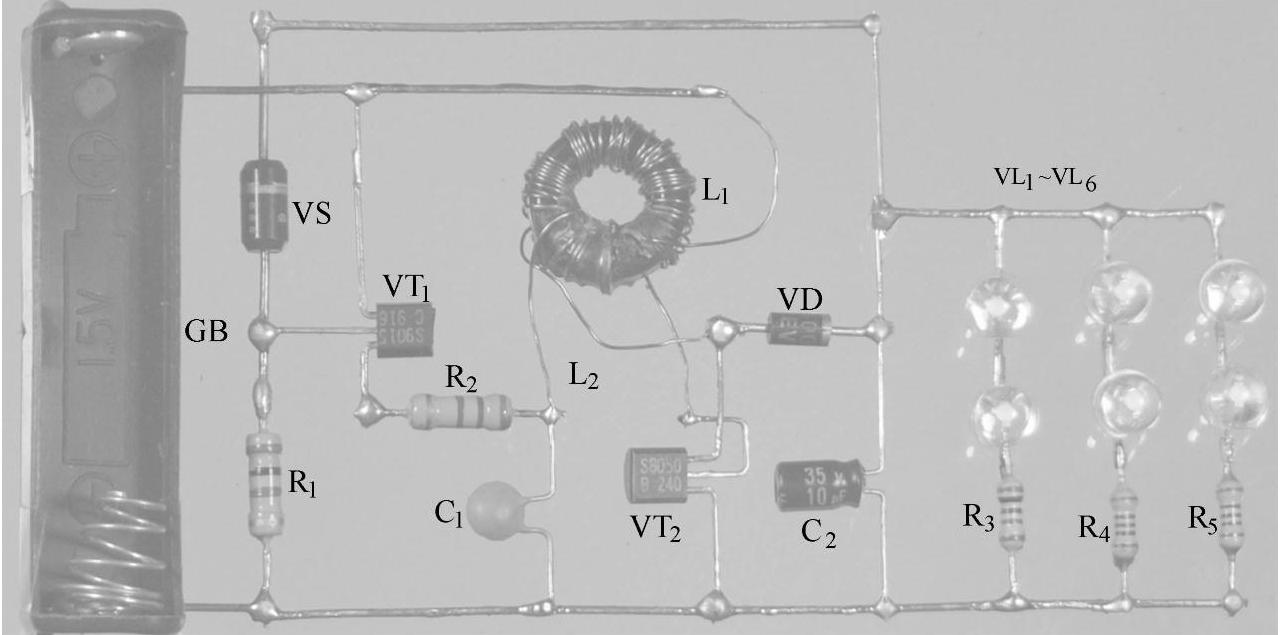

图18-2 用1.5V电源的LED高亮度节能灯实物组装

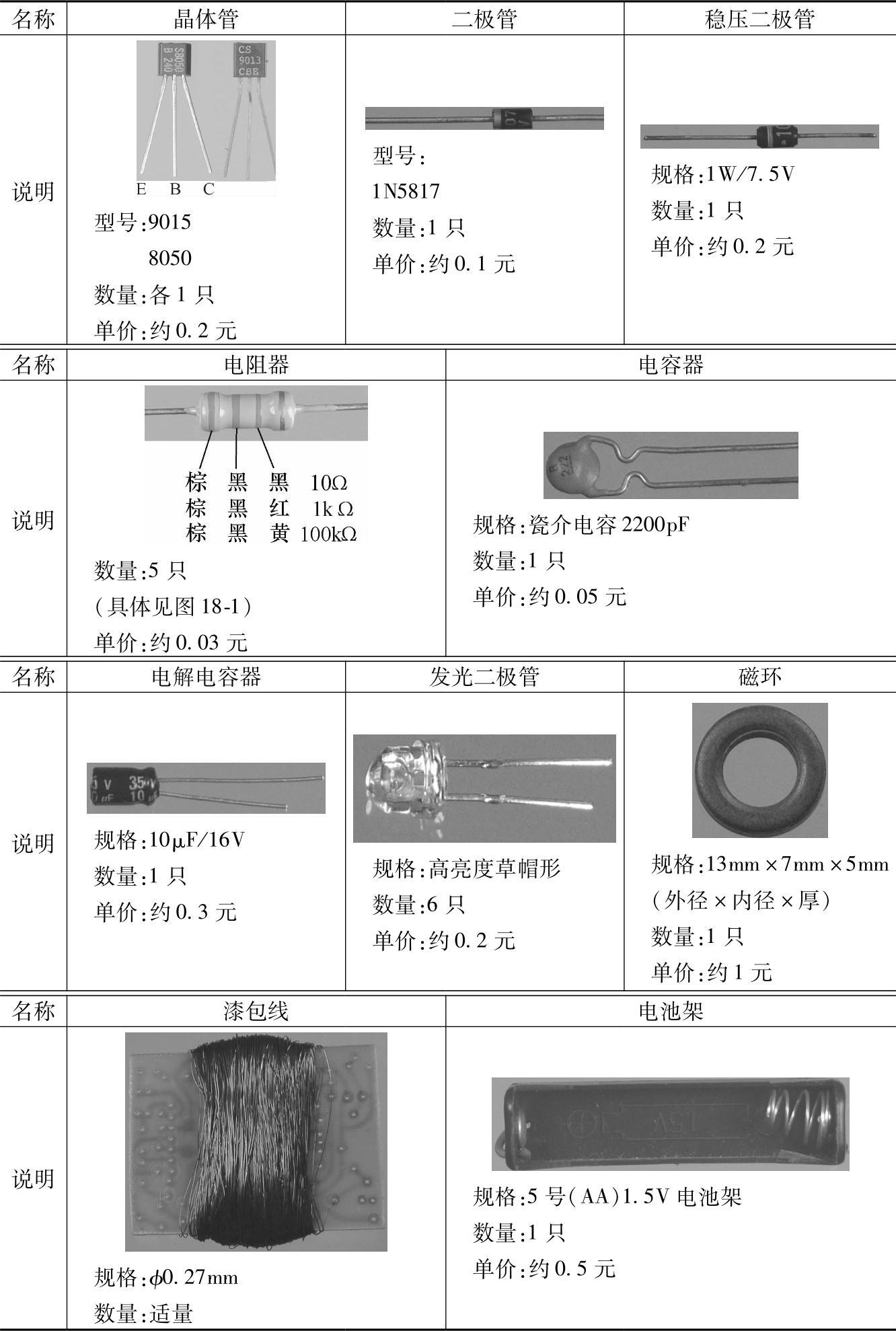

表18-1 用1.5V电源的LED高亮度节能灯所需材料一览表
