这种电压直显装置，选用的是LM3914十位线性LED驱动集成电路作为核心器件，配合选用了不同颜色的LED作为正常电压段和过电压、欠电压的特定颜色显示，使电网电压的动态变化一目了然。原理电路如图26-1所示，实物组装如图26-2所示，所需材料见表26-1。

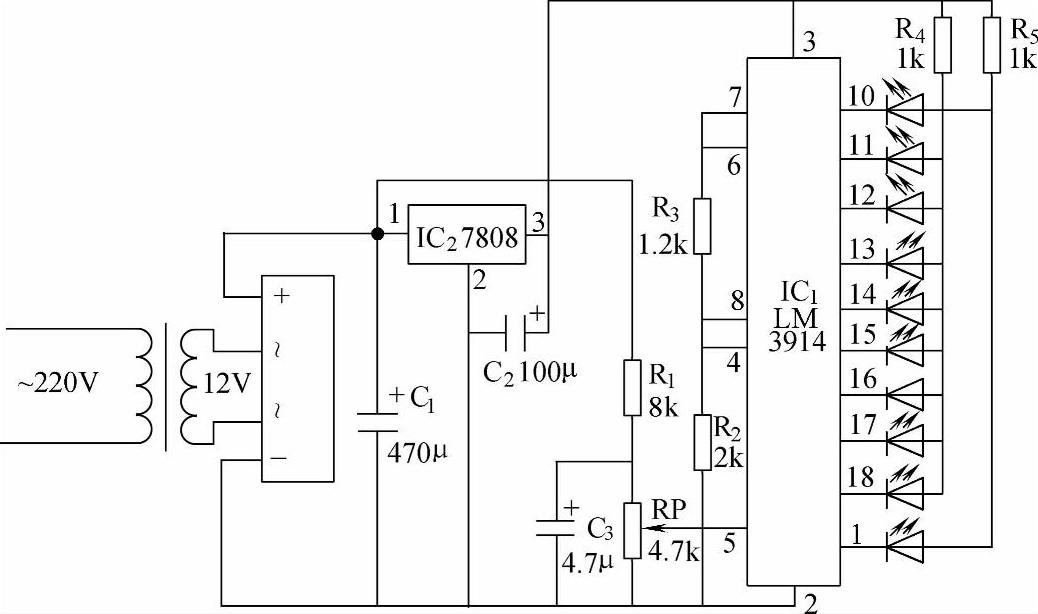

图26-1 LED显示的光柱式电压动态计原理电路

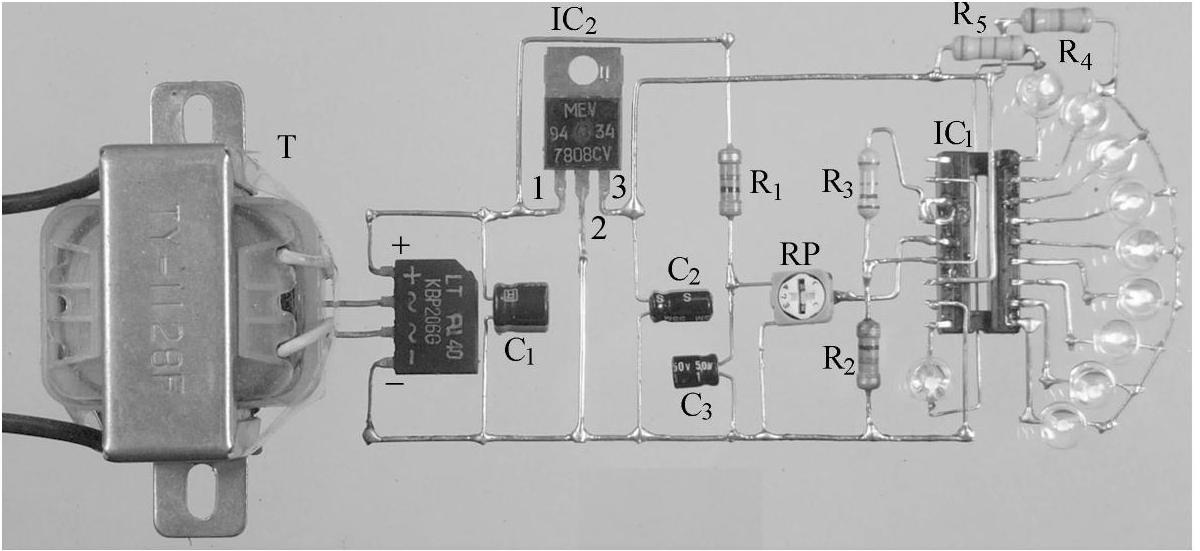

图26-2 LED显示的光柱式电压动态计实物组装

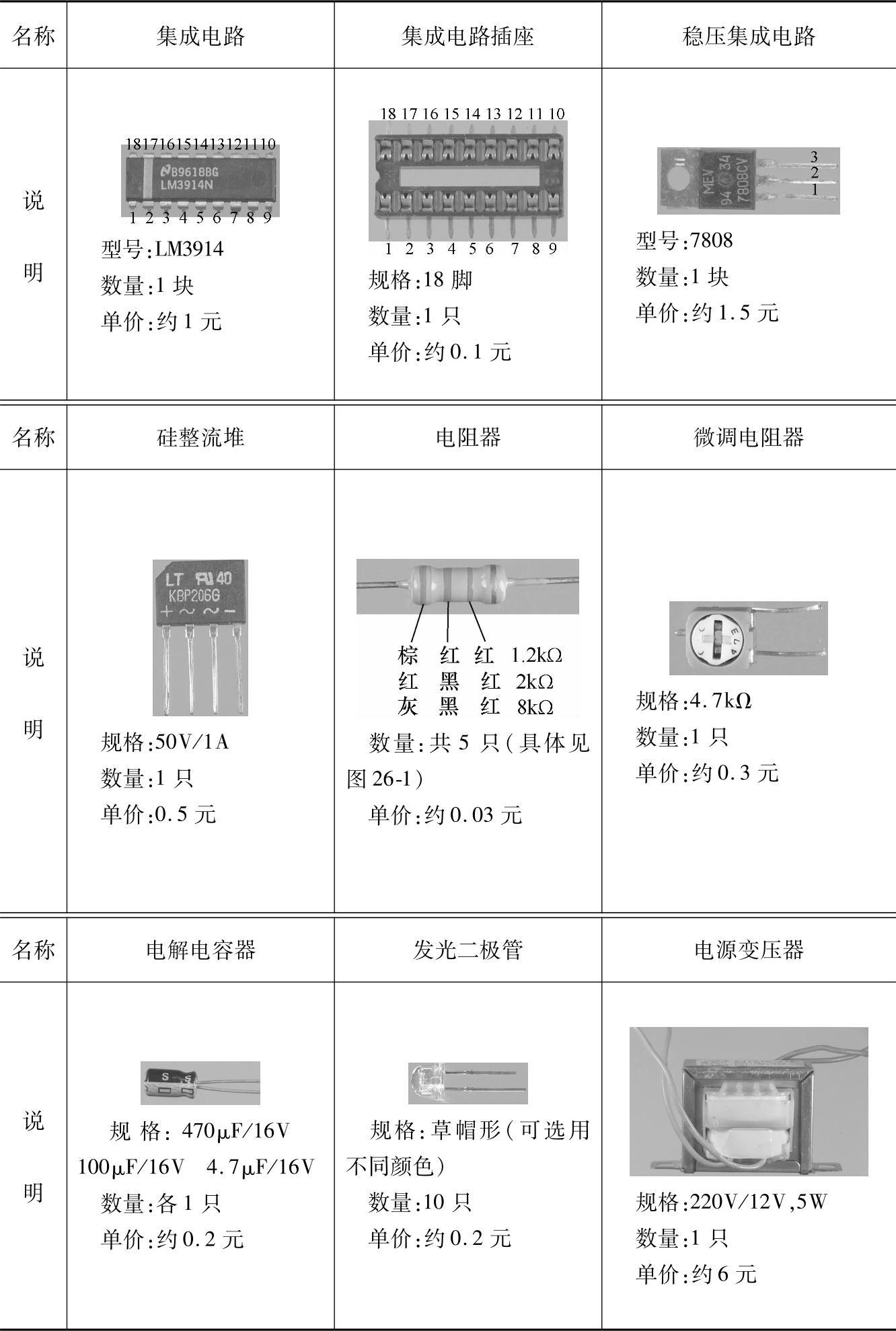

表26-1 LED显示的光柱式电压动态计所需材料一览表
