电热毯自动控温器电路主要由晶体管开关控温电路和双向晶闸管开关电路组成。原理电路如图29-1所示,实物组装如图29-2所示,所需材料见表29-1。

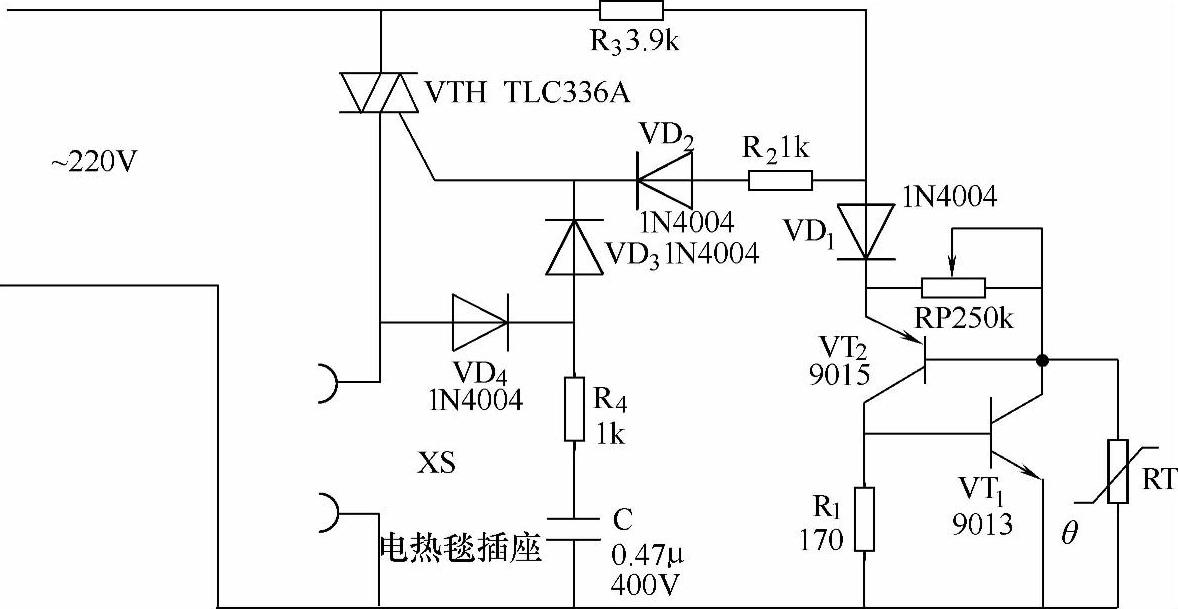

图29-1 电热毯自动控温器原理电路

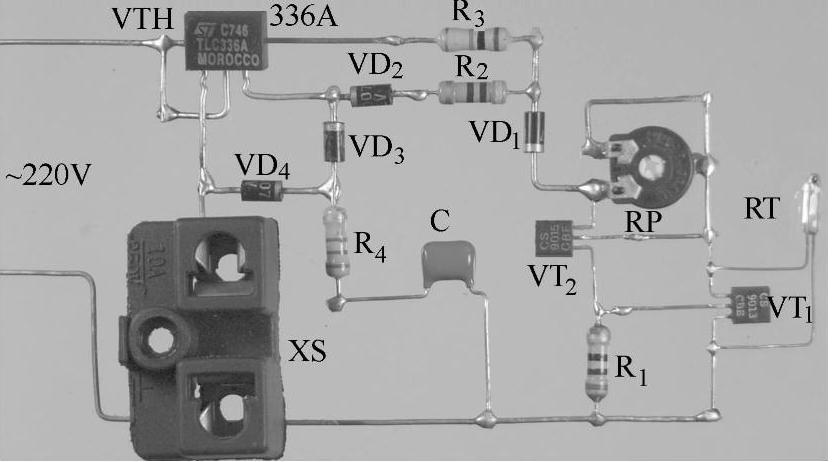

图29-2 电热毯自动控温器实物组装

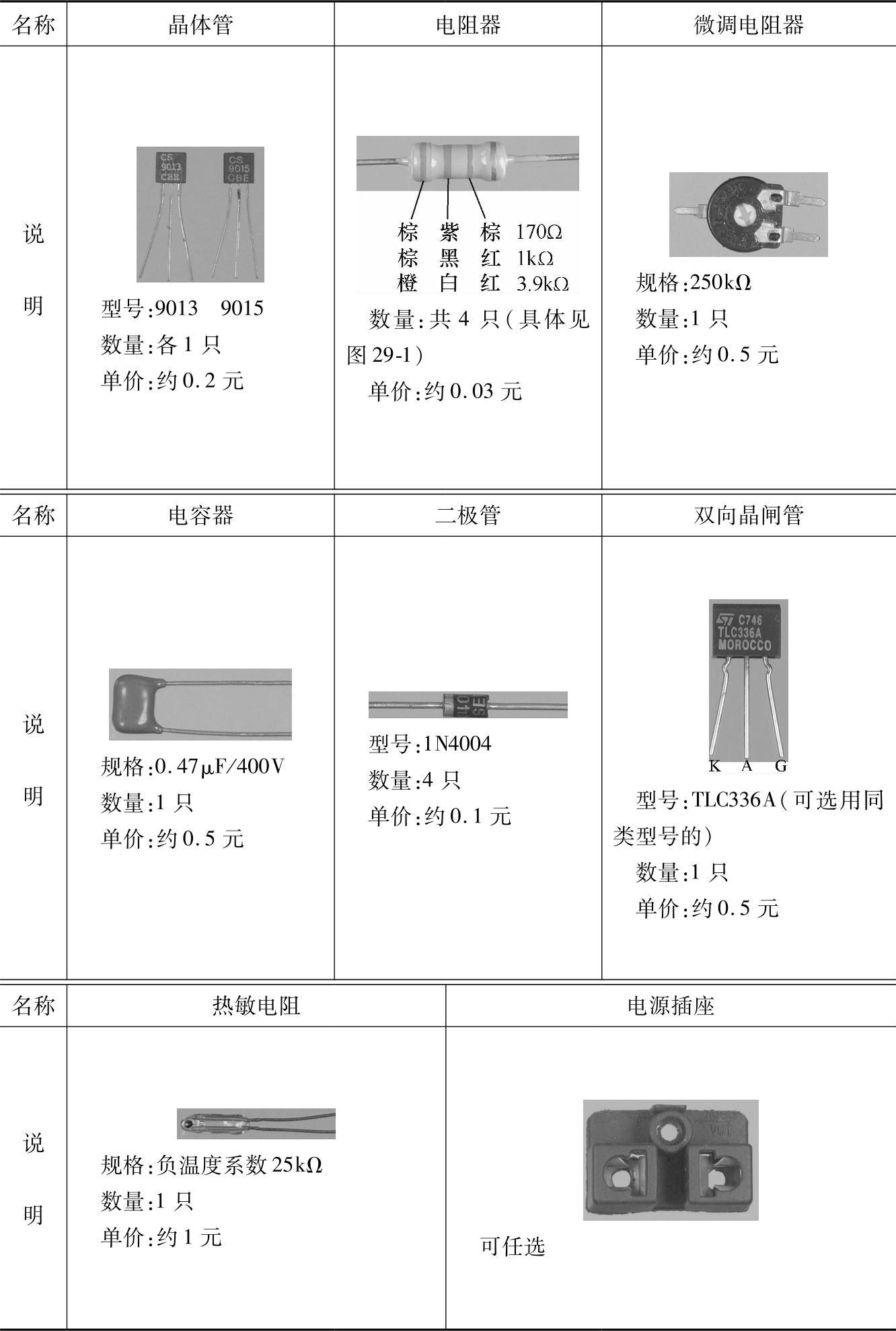

表29-1 电热毯自动控温器所需材料一览表
