※安装与调试

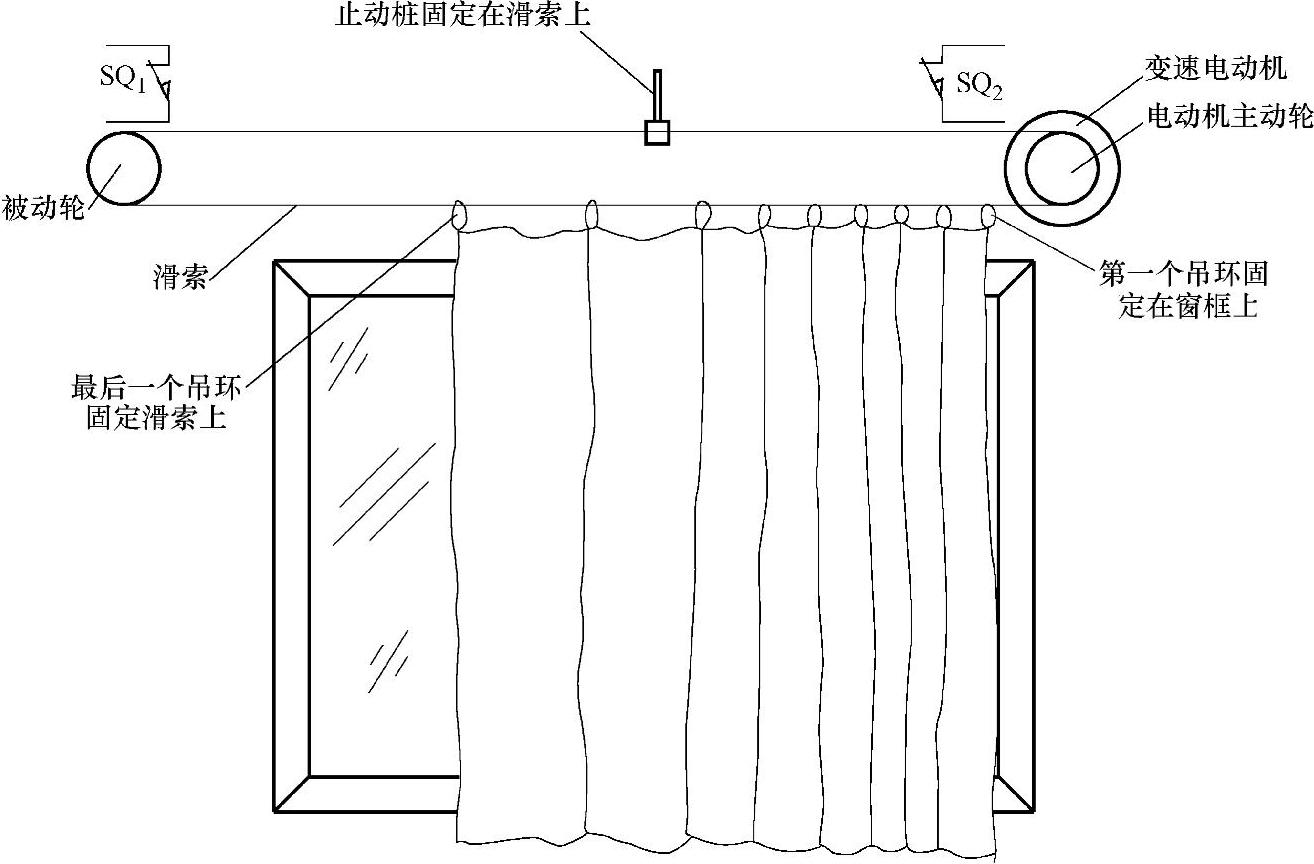

图32-3所示为自动窗帘传动部分的安装示意图。

图32-3 自动窗帘安装示意图

（开窗到位时由SQ₁止动；关窗到位时由SQ₂止动。）

整机调试时，继电器K先不接负载，将光敏电阻RG置于黑暗处，接通电源，用手电筒照射光敏电阻RG，继电器K应立即吸合，移去手电筒时继电器K应立即释放，可通过调整R₁来确定光敏电阻RG的适当灵敏度。然后接上电动机，拉上滑索，把限位开关装在滑索两端，接着调整止动桩，使止动桩随着滑索运行到窗帘完全闭合时，止动桩刚好将SQ₂触点顶开，使电动机停止运行；当窗帘完全拉开时，止动桩刚好把SQ₁触点顶开，使电动机停转。最后将光敏电阻RG安装在窗外太阳直射不到的地方。
