※安装与调试

图33-3所示为自动晒衣架传动部分的安装平面图，需要提醒的是，传动部分的支架一定用膨胀螺钉固定在墙上。

先不接电动机调试整机，把光敏电阻RG置于暗处，接通电路的电源，用手电筒照射RG时，继电器K应立即吸合，手电筒移开时K将立即释放，合适的光控灵敏度可以通过调节电路中的R₁来确定。把电动机限位开关SQ₁安装在传动臂把挂的衣物送到合适的位置后，能把SQ₁触点顶开的地方；再把SQ₂安装在传动臂将衣物收回后，能将SQ₂触点顶开的地方。最后把光敏电阻RG安装在太阳光直射不到的地方即可。

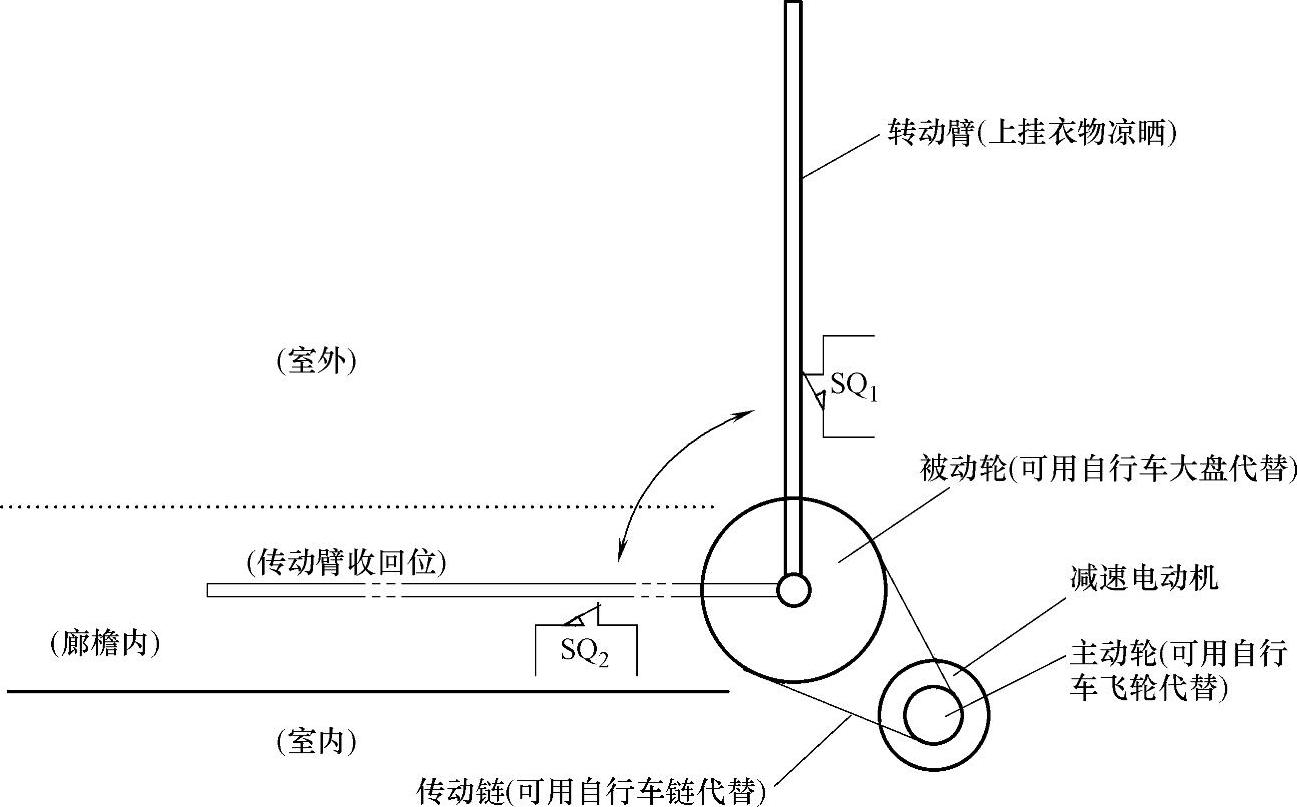

图33-3 自动晒衣架安装平面示意图
