这个装置由设在楼下收报刊信件的发射机和设在住户室内的接收发射信号的接收机组成。其收件发射机由收件感应传感器、发射模块、编码器和电源组成;接收机由接收模块、译码器和电源组成。发射机原理电路如图49-1所示,实物组装如图49-2所示,所需材料见表49-1。接收机原理电路如图49-3所示,实物组装如图49-4所示,所需材料见表49-2。


图49-1 报刊信箱来件无线提示器发射机原理电路


图49-2 报刊信箱来件无线提示器发射机实物组装

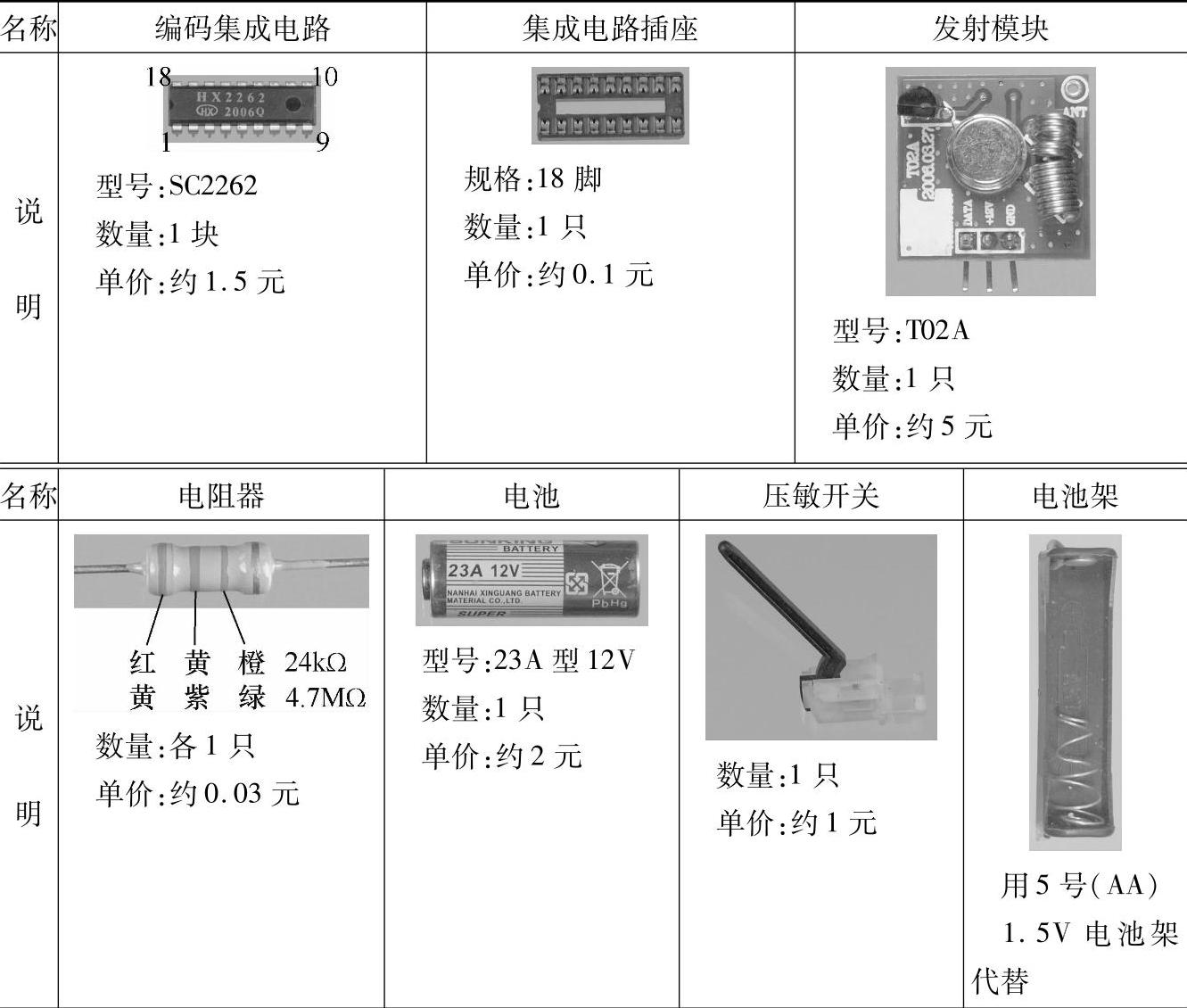

表49-1 报刊信箱来件无线提示器发射机所需材料一览表

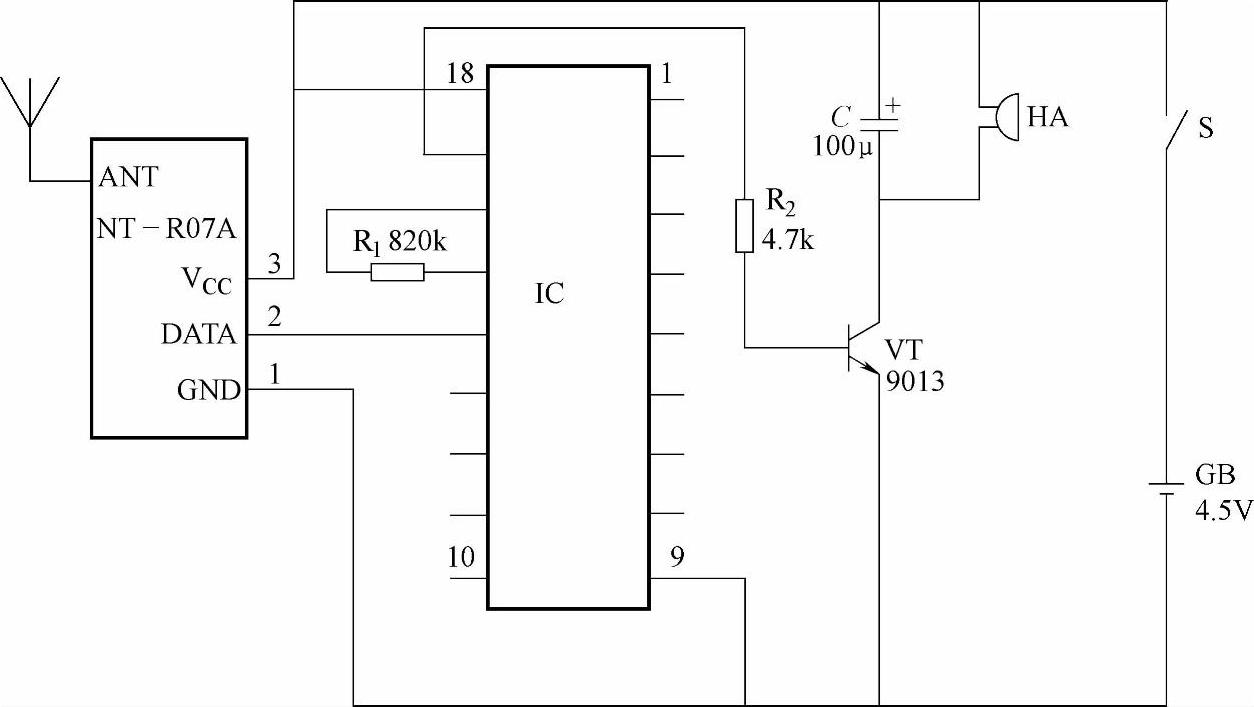

图49-3 报刊信箱来件无线提示器接收机原理电路

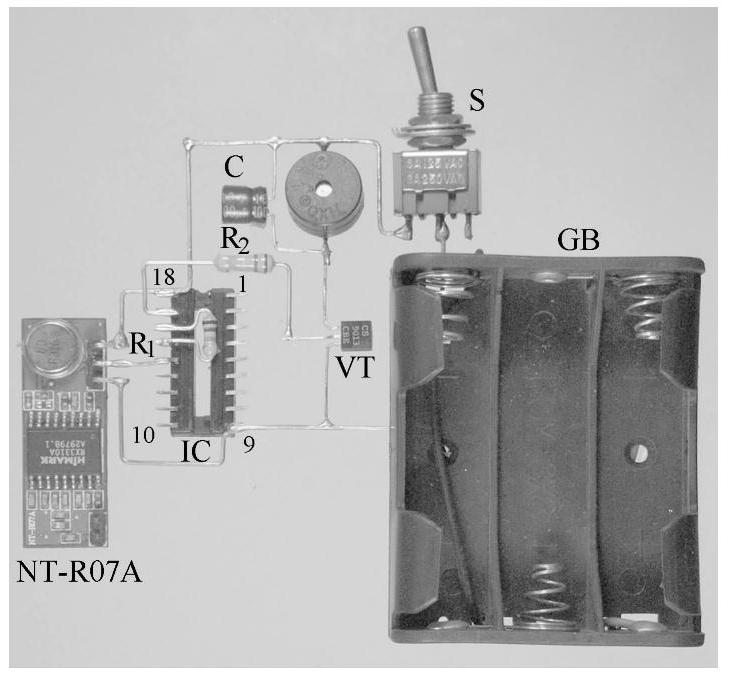

图49-4 报刊信箱来件无线提示器接收机实物组装

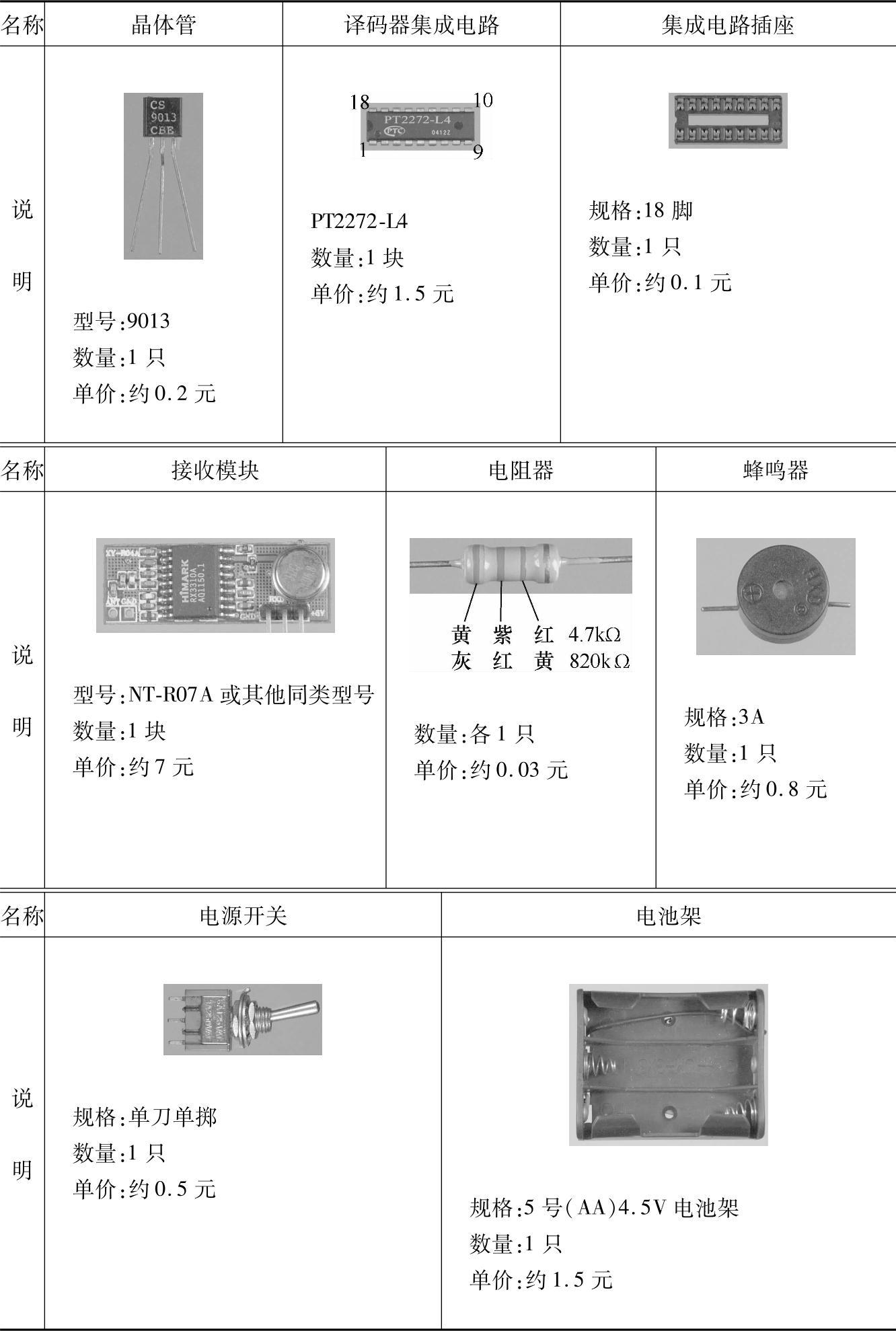

表49-2 报刊信箱来件无线提示器接收机所需材料一览表
