※所需材料

鱼缸自动增氧器是利用一块40106 CMOS集成电路中的六非门，将其中的两个非门组成一个单稳态触发器，另两个非门组成一个频率为25kHz的超声波振荡器，剩余下的两个非门和晶体振荡器组成超声波加氧输出电路。这样当鱼缸中缺氧时，鱼会频频游在水面，并将唇部探出水面来吸取空气中的氧气，当鱼嘴碰触到设在水面上的传感探头时，将使单稳态电路触发，超声振荡器起振，超声换能器B产生超声机械振动，使鱼缸中的水产生“空化”作用，使空气中的氧气不断的溶于水中，从而达到增氧的目的。原理电路如图60-1所示，实物组装如图60-2所示，所需材料见表60-1。

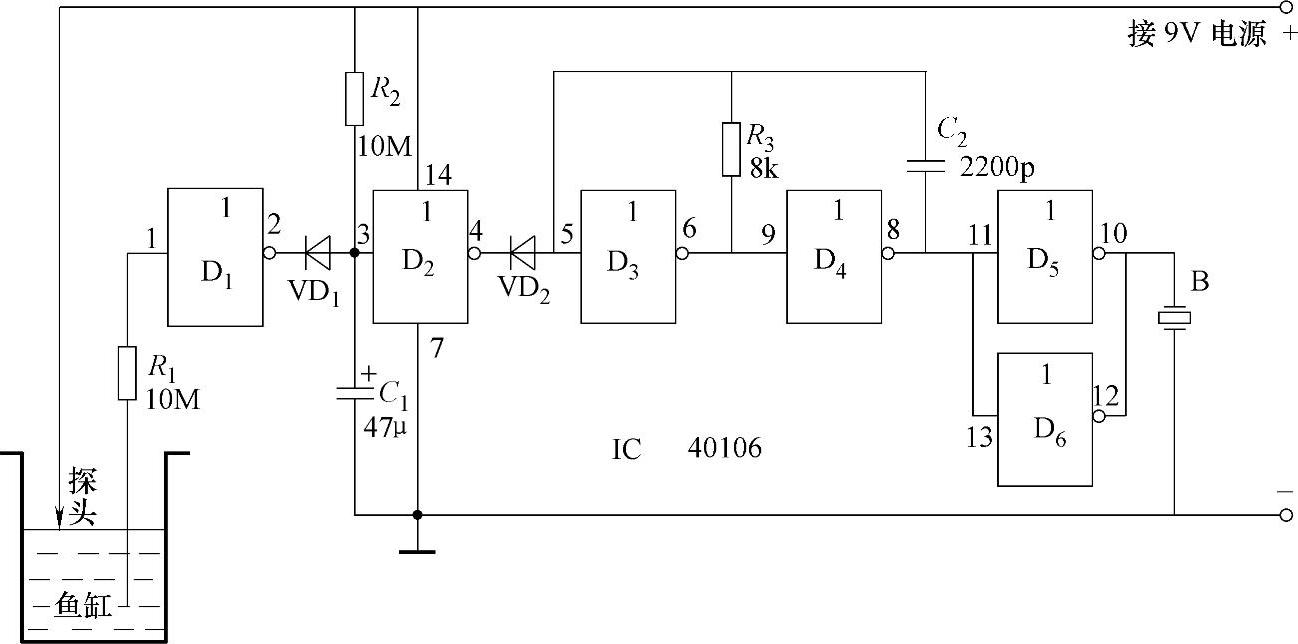

图60-1 鱼缸自动增氧器原理电路

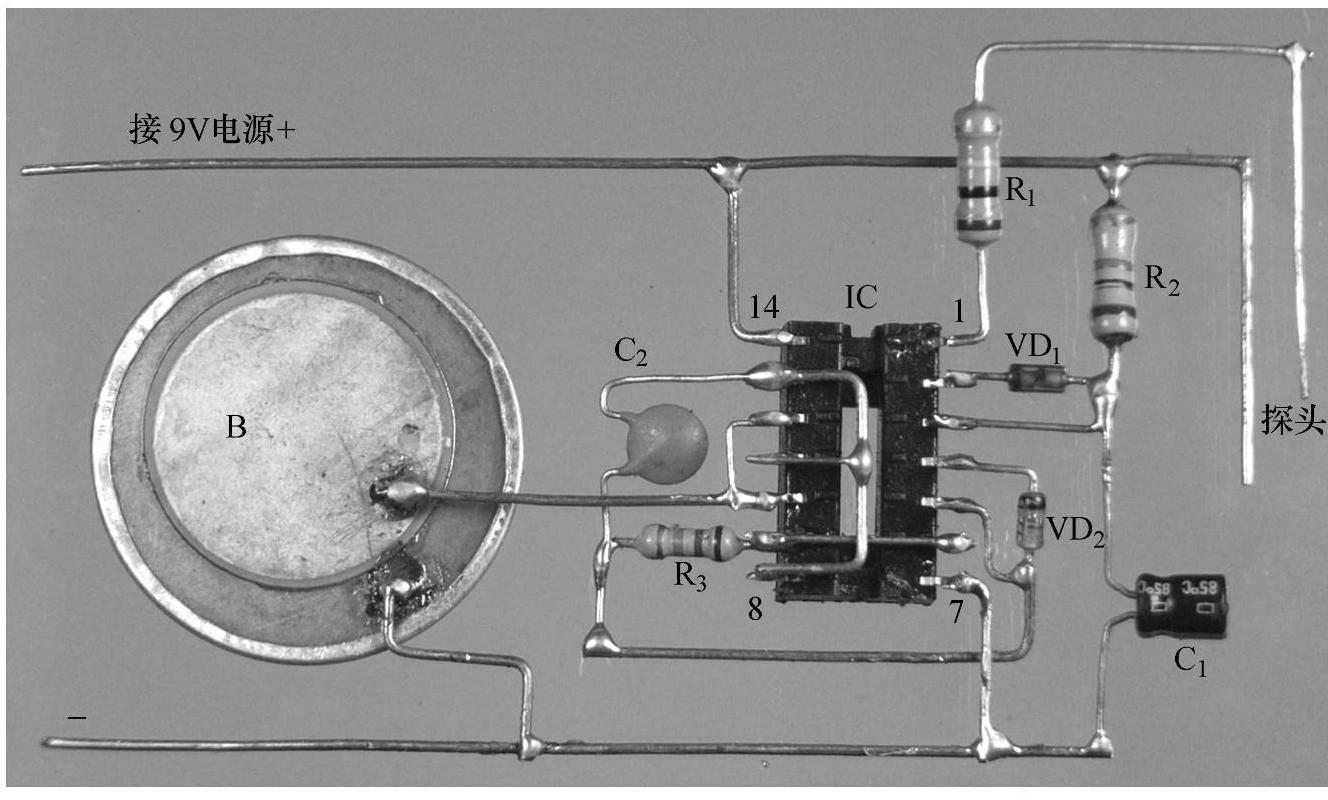

图60-2 鱼缸自动增氧器实物组装

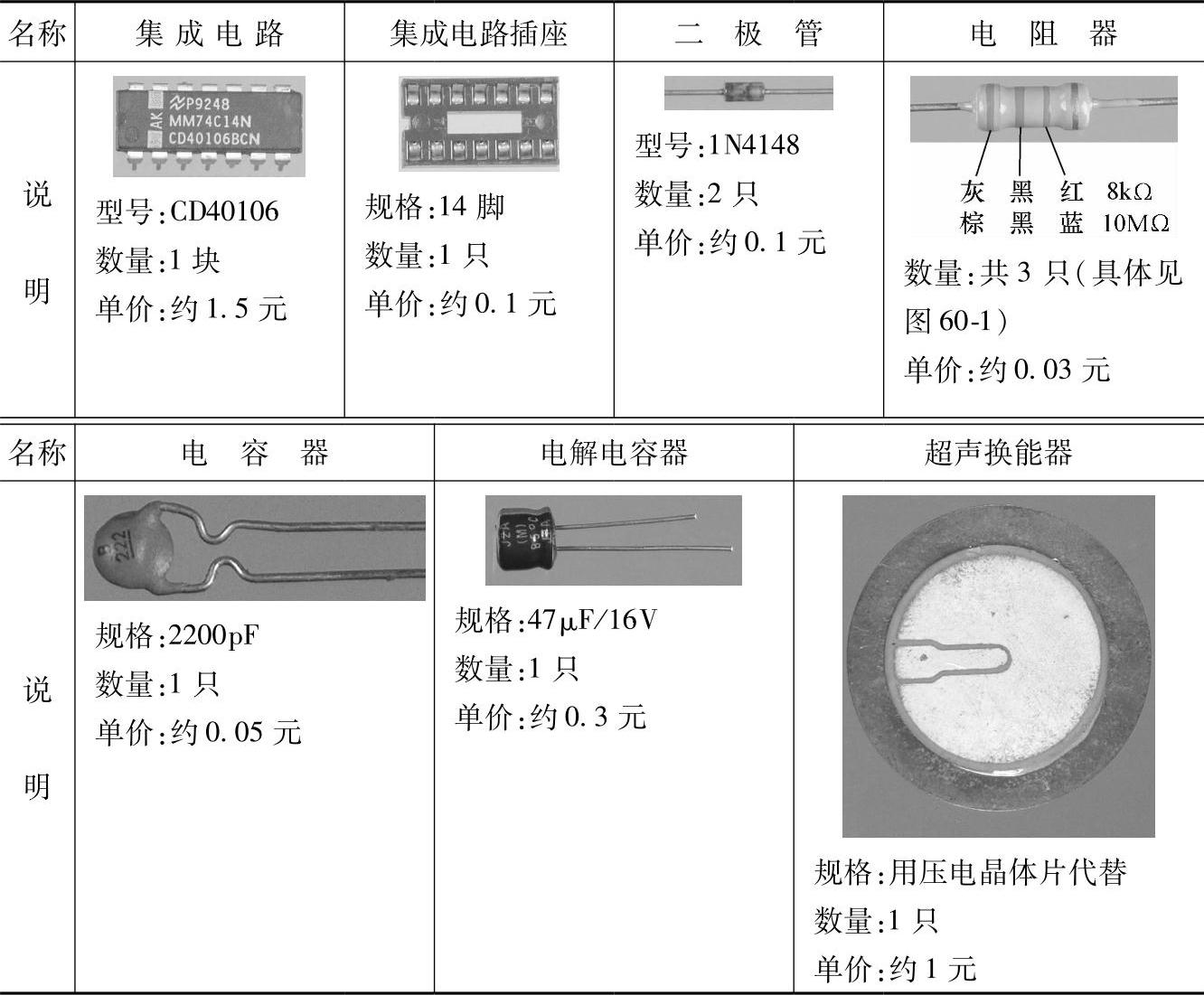

表60-1 鱼缸自动增氧器所需材料一览表
