※发射机制作步骤

首先介绍一下发射模块的引脚功能。按表69-1中对发射模块标示的引脚号。1脚为正电源3～12V；2脚为地；3脚为数据信号输入；4脚为外接天线。2262编码器的引脚号排列顺序在表69-1中也已标示，其1～18脚按逆时针方向排列。

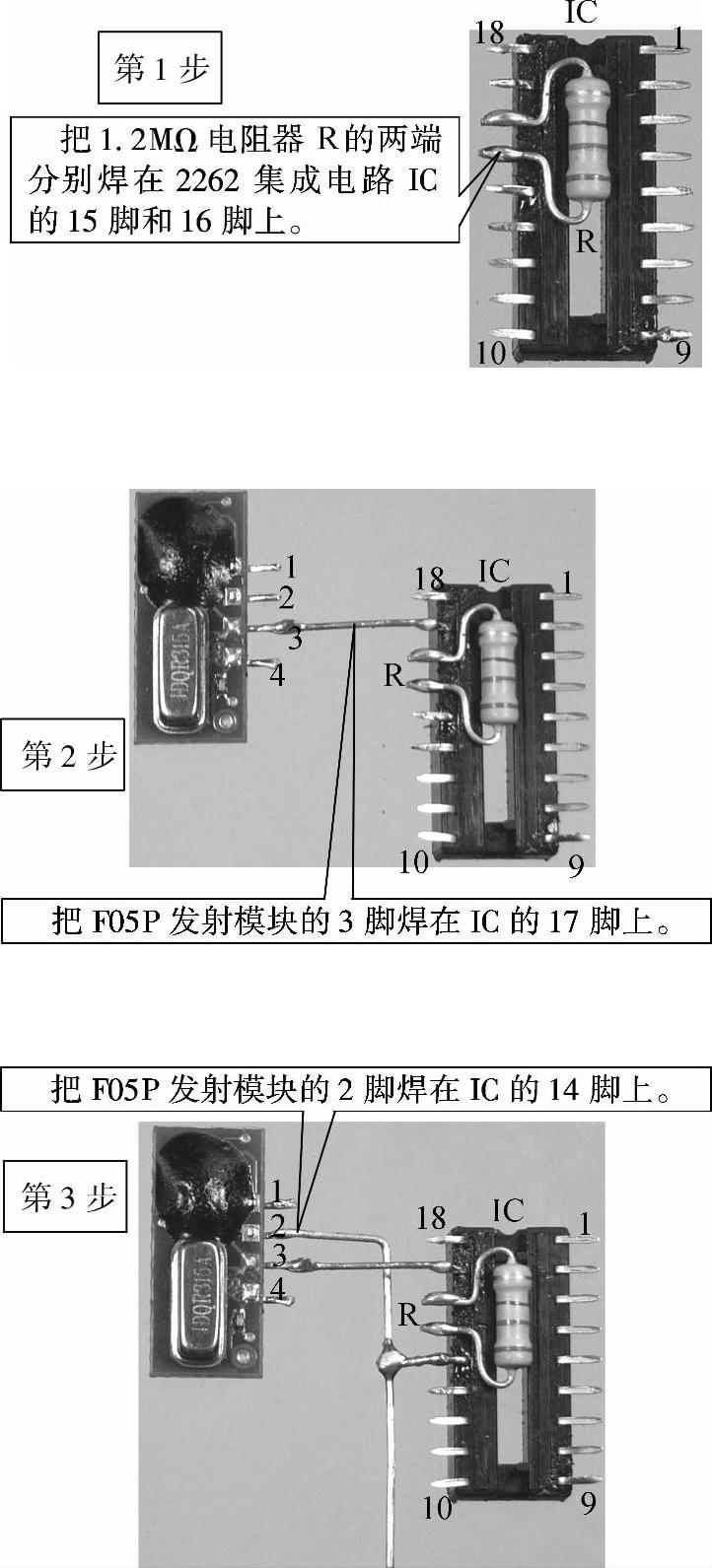

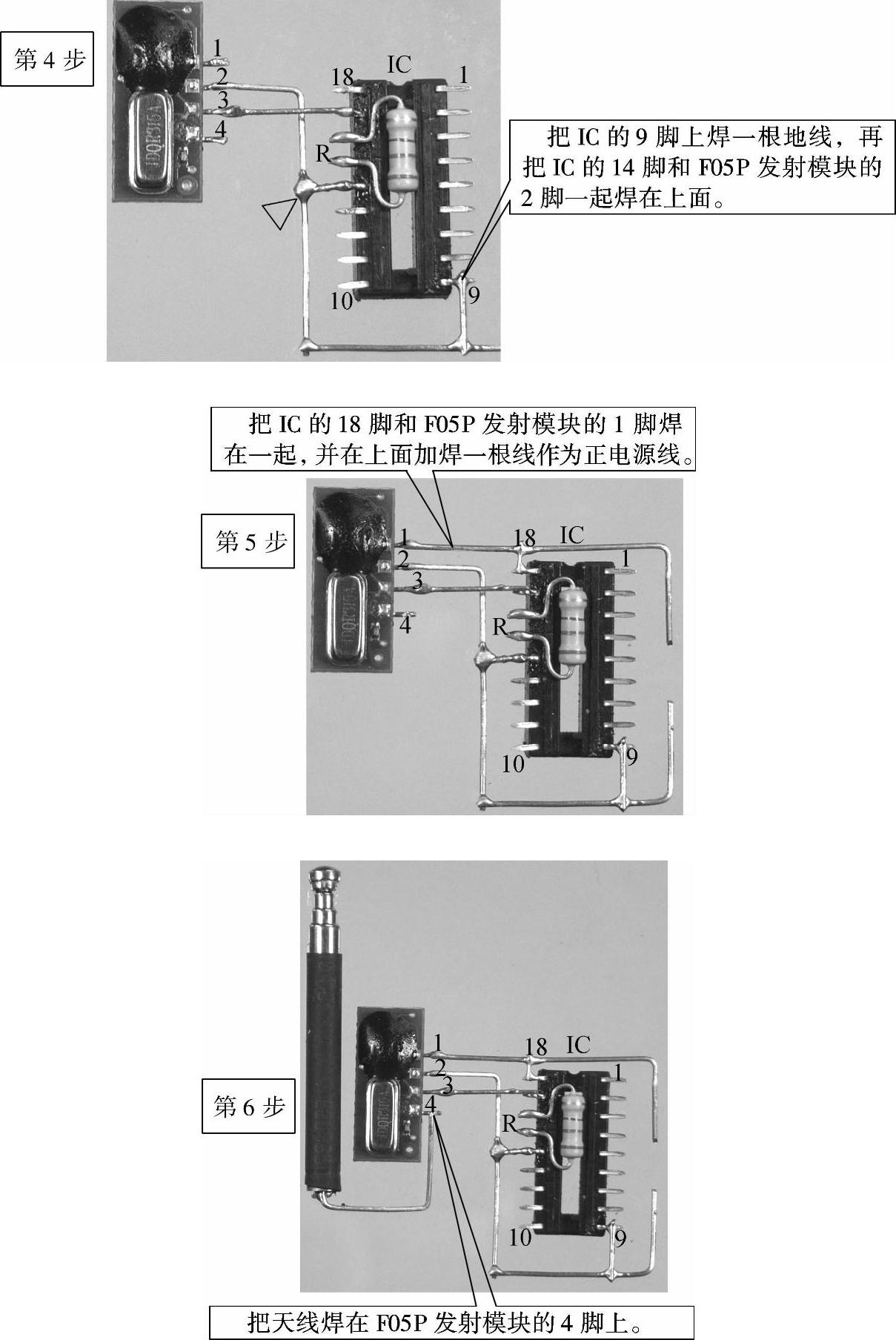

发射机可按照上面介绍的焊接步骤集成焊接组装，以便装入连接在项圈形的机壳中。集成焊装成功的发射机机心如图69-3所示；组装成功的项圈形发射机外形如图69-4所示；其项圈形发射机的内部结构如图69-5所示；发射机的机壳加工尺寸如图69-6所示。

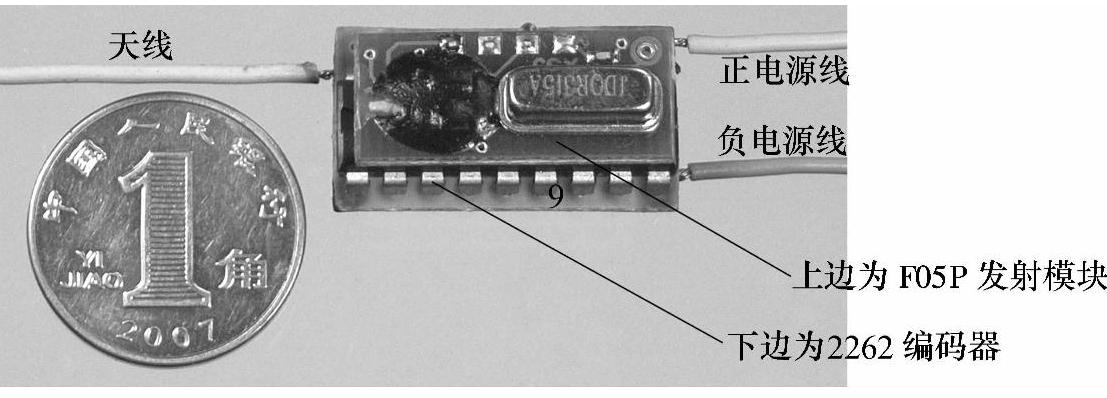

图69-3 组装成功的发射机机心

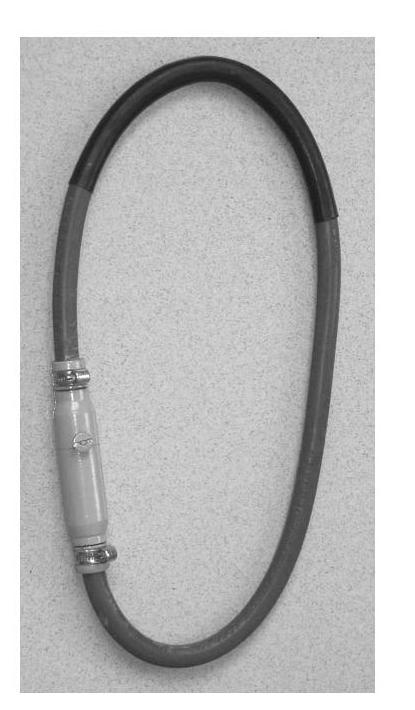

图69-4 装成功的项圈形发射机外观

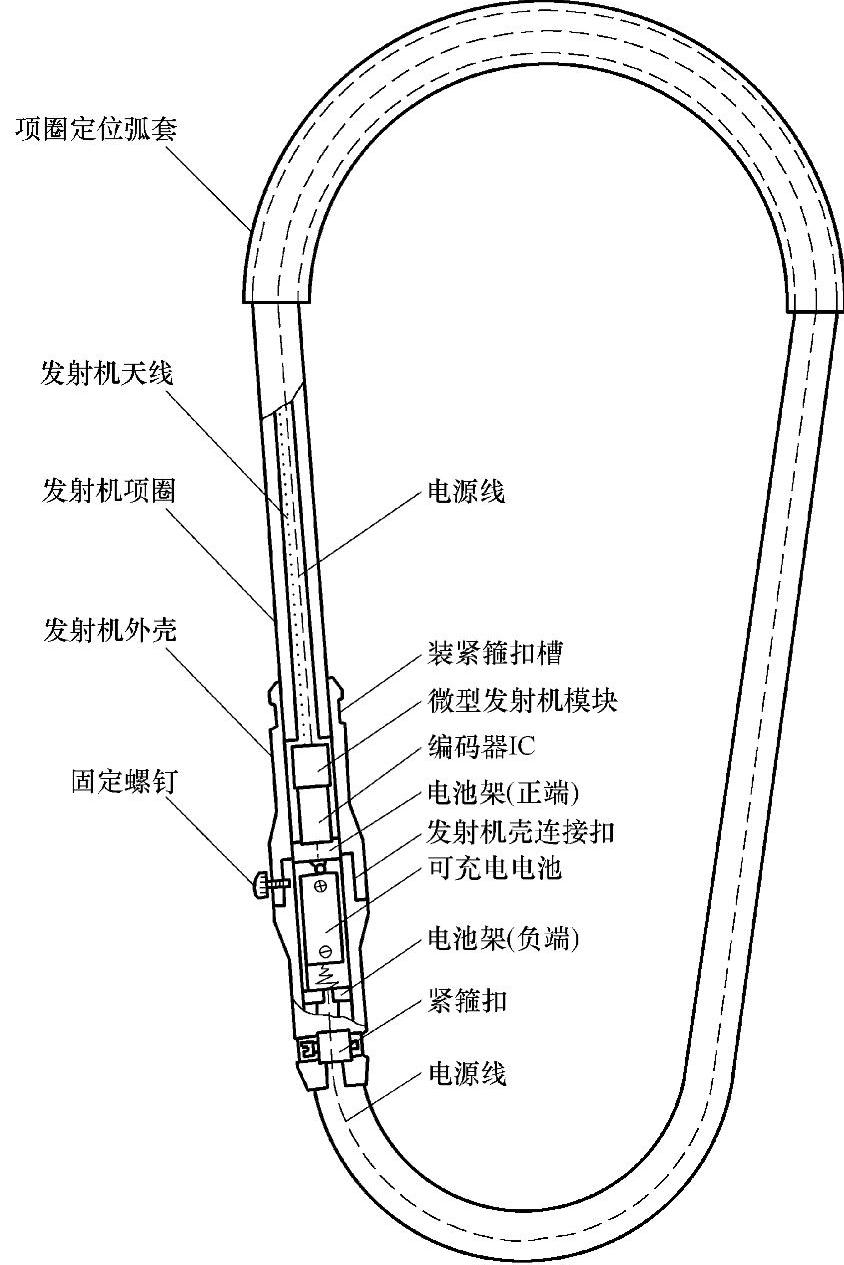

图69-5 项圈形发射机内部结构

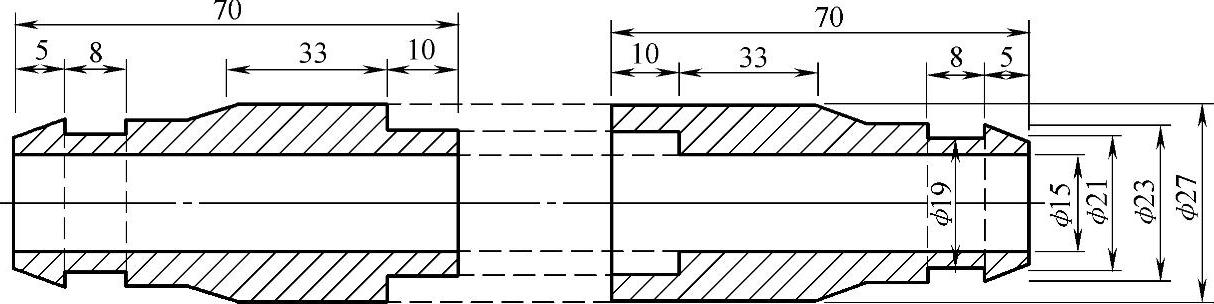

图69-6 发射机机壳加工尺寸
