5.7.2 软件升级方法
1.U盘升级操作步骤
升级文件（扩展名为.sks）放入U盘，进入USB，切换到文本这一项，用遥控操作选择到此文件，按“确定”键进行升级。升级时，会先进行文件内容的检测，如果两个软件的机心名不一样时会提示机心不一样，不允许升级；如果两个软件的屏不一样时，也会提示。此时如果要强制升级，请再按一次“确定”键进行升级。升级过程中，请不要关闭电源，升级时间大约为2min，请耐心等待。
2.工装升级方法和步骤
（1）硬件工具
计算机1台、专用升级工装1个、并口线1根、通用VGA线1根、USB连接线1根。
（2）硬件连接方法
1）将通用并口线一端连接到升级工装的输入端口上，另一端连接到计算机的“并口”上。
2）将通用VGA线一端连接到升级工装的输出端端口上，另一端连接到待升级的整机VGA端口上。
3）连接工装输出端的USB接口与计算机的USB接口。
4）TV整机上电，遥控开机，使整机处于正常工作状态。
（3）HDMI KEY烧录说明
1）EEPROM 24C32的器件地址是A0。
2）第一次烧录程序后，交流断电再开机会初始化EEPROM 24C32（同时会写一个默认HDMI KEY和特征码）。
3）HDMI KEY存储在24C32末尾，从0xE90开始，共329个字节。特征码存在第2个字节（即地址0x01处），值为0x22。BarCode存储在24C32最后32个字节，从0xfe0开始。
4）因8K29本身芯片当中没有带HDMI KEY，虽然生产母片里已经写了一个通用KEY用于生产线检验，但整机打包前还需要写一个唯一的KEY，每台机器对应一个，不能重复，烧录HDMI KEY需要条码预调读写仪Ⅲ（支持24C32）和母片口存储该订单HDMI KEY的Flash。HDMI KEY文件的制作：
①先用HDCP-Key-for-Skyworth-exe把KEY文件抽取出来；
②用工程部提供的HDMI KEY制作软件V1.3版本处理KEY文件（请选择ADI公司）；
③把KEY文件烧录到FLASH中，就可以用在条码预调读写仪Ⅲ上。
5）按工厂遥控器的“总线”键（3AH键）把主板的I2 C总线关闭，此时屏幕显示“BUSOFF”。
6）条码仪硬件连接：条码仪有个四芯排线，包含+5V、SCL、SDA和GND，由于条码仪和主板排插CN19的1脚电压可能有冲突，+5V脚必须不连，请调整排线脚位，使条码仪排线片脚顺序与主板插座CN19的脚位定义相配。条码仪上地址芯片可用文件包中的文件（8K28HDMI烧录地址母片.bin）进行烧录。
7）插上接口线（8K29烧录HDMI KEY接口线插在CN19），用扫描枪扫描条码，当读写仪上显示出“OK”时，烧写完成。拔掉接口线，按“总线”键（3AH键）开启主板的I2 C总线，进行下一道工序处理。
8）如果条码仪提示机芯有误，是特征值不对，8K29在EEPROM处0x01的值是0x22。
（4）HDCP-Key-for-Skyworth.exe工具的详细使用说明
1）MTK的HDCP生成工具包括两个文件：HDCP-Key-for-Skyworth.exe和HD-CP-DLL.d11，使用时需要把这两个文件放在同一个目录里，打开HDCP-Key-for-Skyworth.exe，出现如图5-87所示对话框。

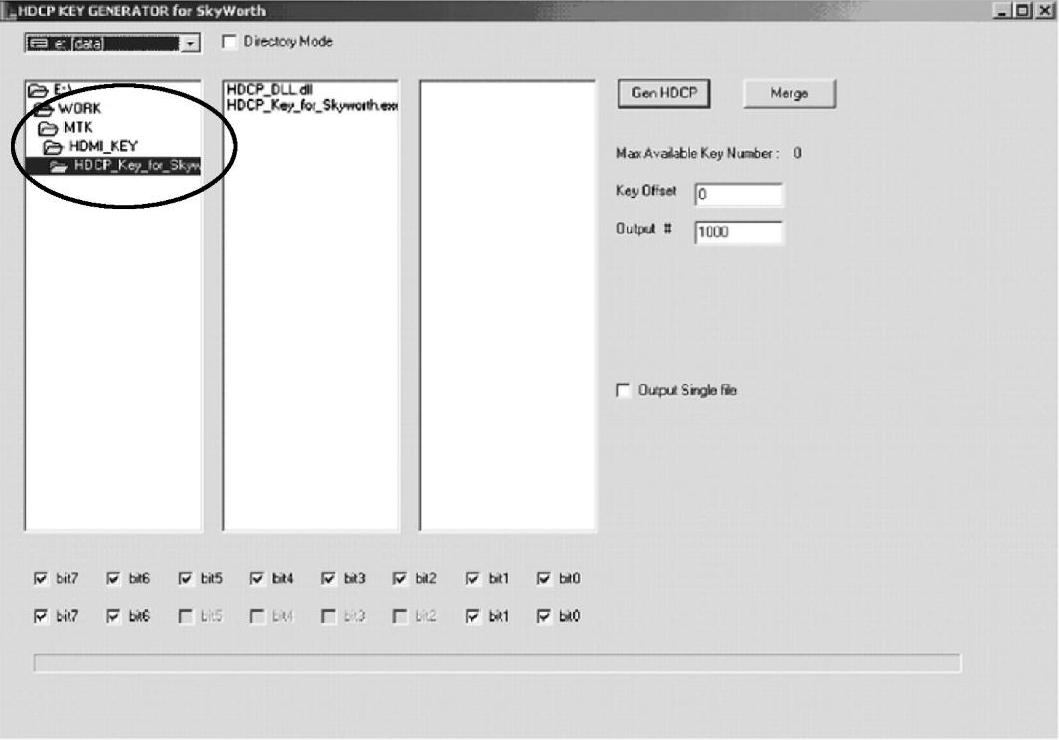

2）在图5-87所示的对话框里，请先在最左边的文件管理器里找到KEY原始文件的位置，然后在中间的选择栏选择KEY的原始文件，如图5-88所示。

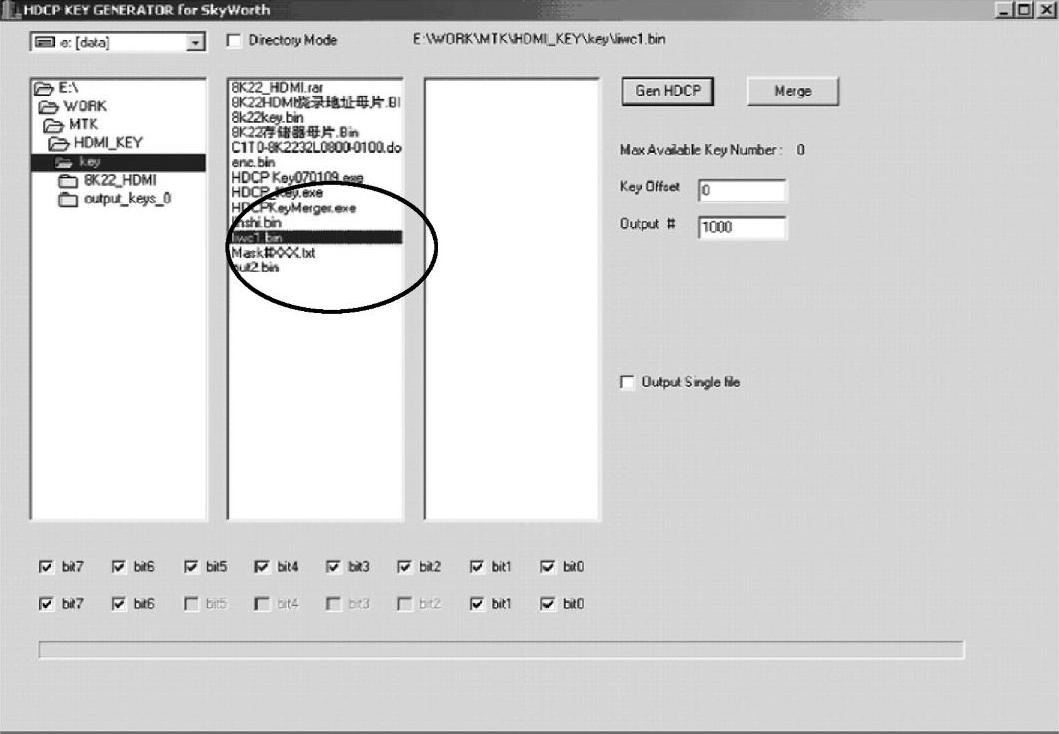

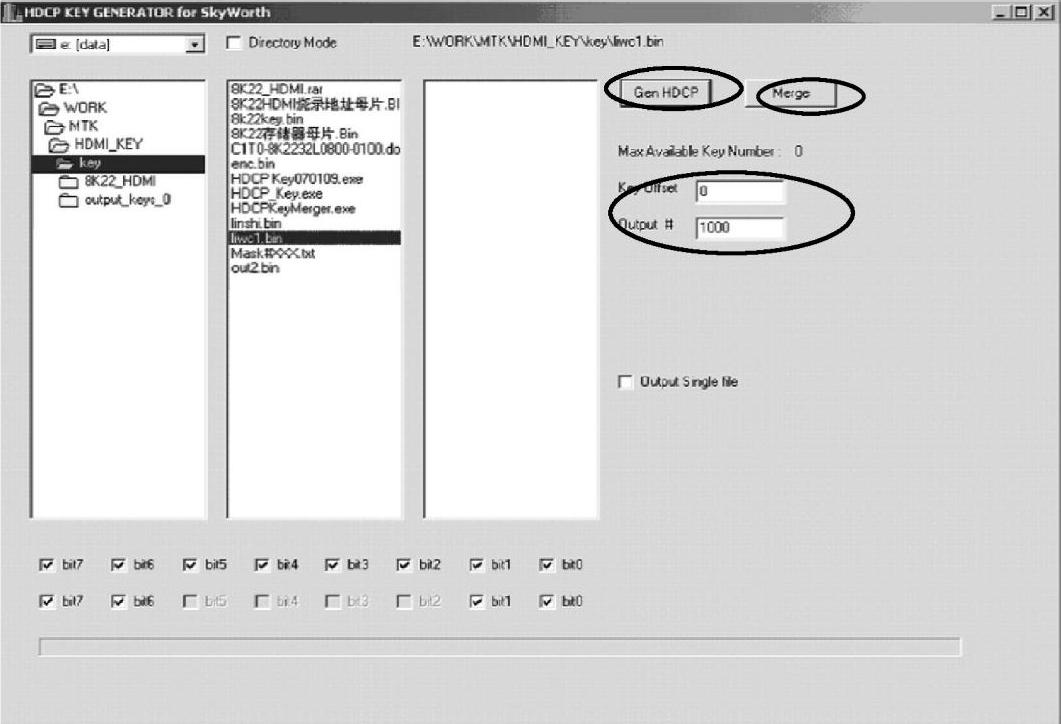

3）选择好原始KEY文件，然后在右边的中间输入框里输入本次操作需要生成的KEY的起始点（在原始KEY文件的序号“Key Offset”）和需要生成的KEY的个数“Output#”，最后单击右边上面的“Gen HDCP”按钮把KEY切割出来，如图5-89所示。提示OK后请关闭弹出来的OK提示框，单击右边上面的“Merge”按钮，如图5-89所示。
图5-87
图5-88
图5-89

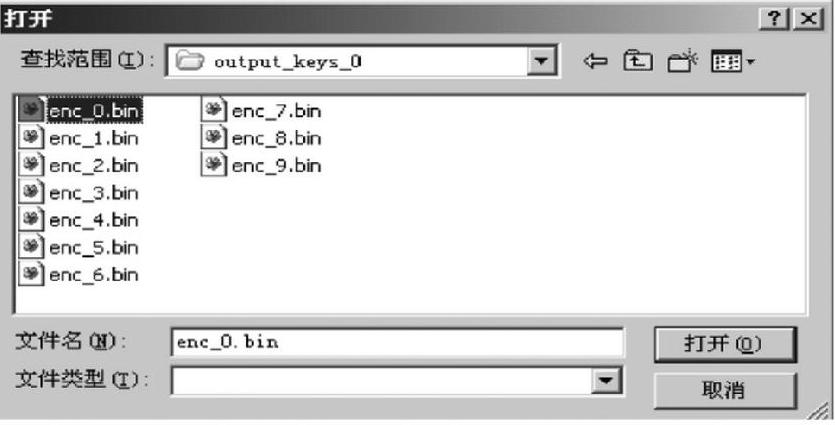

4）按下“Merger”按钮后，工具自动合并文件，此时会出现图5-90的提示框，提示生成的文件的保存位置，请设置需要保存的位置和文件名，按下保存按钮进行保存，最后退出。
注意：在进行HDCPKEY的切割前，请先把上次生成的临时文件夹“output-keys-0”删除，以免每次KEY的数目不一样时生成的最后.bin文件的KEY数目不是我们需要的个数。
图5-90
（5）MTK升级工具的使用说明

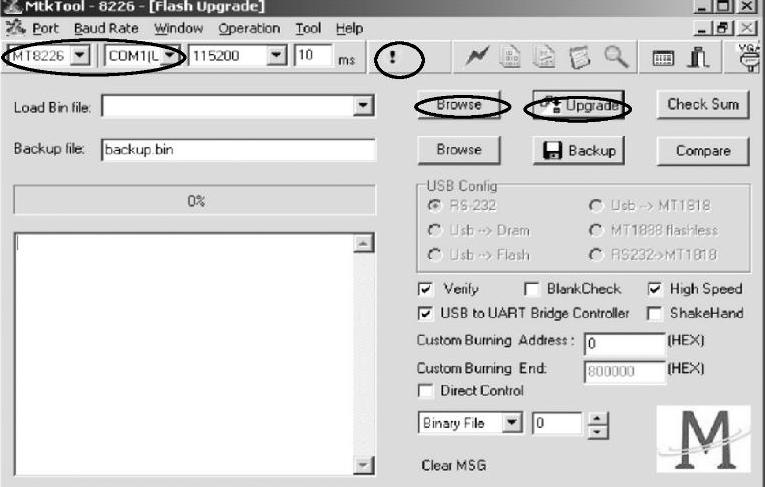

1）打开MTK升级工具程序“MtkTool.exe”，出现如图5-91所示窗口。
此工具用的是串口，而我们电视端用的是VGA口转换的，因此请用公司发的USB标准串口转接线来进行升级（先要把串口小板的拨动开关拨到串口UART这一边）。在打开升级工具之前，请先把USB串口接好，再打开升级工具，否则会出现找不到串口的问题。打开Mtk-Tool.exe后出现上面的主界面，请确认如下设置：
①把最左边的IC型号选择为MT8226；
②把中间的串口选为实际接入的USB串口，并确认后面的速度设为115200和10ms；
③把中间的“！”按钮按一下，确认为绿色而不是红色，红色表示关闭串口，而绿色表示打开串口。

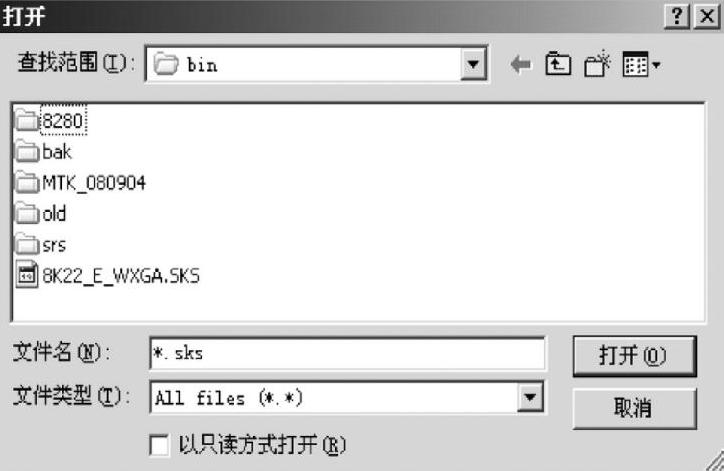

2）按“Browse”按钮选择升级文件，升级文件是.bin文件，但为了USB升级用，提供的文件把扩展名改为.sks，因此在打开文件时，请选择文件类型为“Allfiles（∗.∗）”，再选择升级文件并打开，如图5-92所示。
图5-91
图5-92
3）在主界面单击“Upgrade”按钮开始升级，升级过程中请不要断电。开始是擦除过程，此时无进度条显示，进度条为0%，擦除完成后开始写入，此时有进度条在变化，当进度条显示为100%时，升级完成，请断电再开机。
（6）使用M-FK升级工具烧写HDMI KEY说明
如果HDMI图像出不来或有图像无声音，怀疑是HDMI key有问题时，也可以用此升级工具写入一个通用KEY进行校验，具体方法如下：

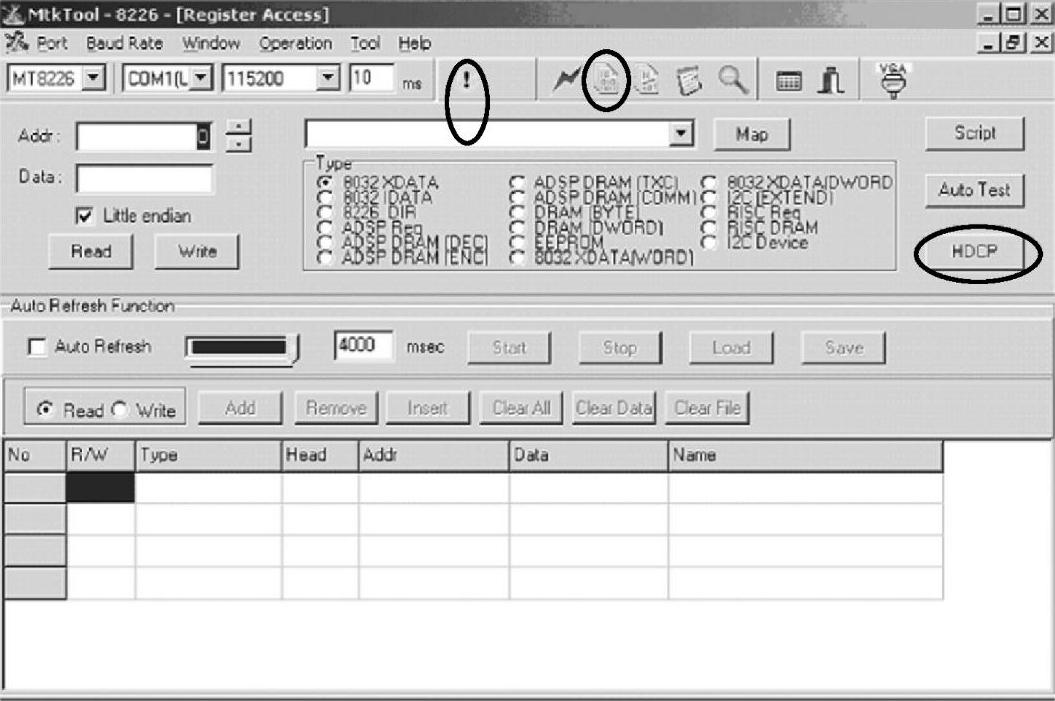

1）打开MTK升级工具，单击上面中间的按钮（如图中圆圈所示），出现图5-93的窗口，同时请关闭再打开串口（用鼠标点击中间的感叹号的按钮）。
2）用鼠标单击右边的“HDCP”按钮，出现如图5-94所示的HDCP写入工具对话框。
图5-93
图5-94

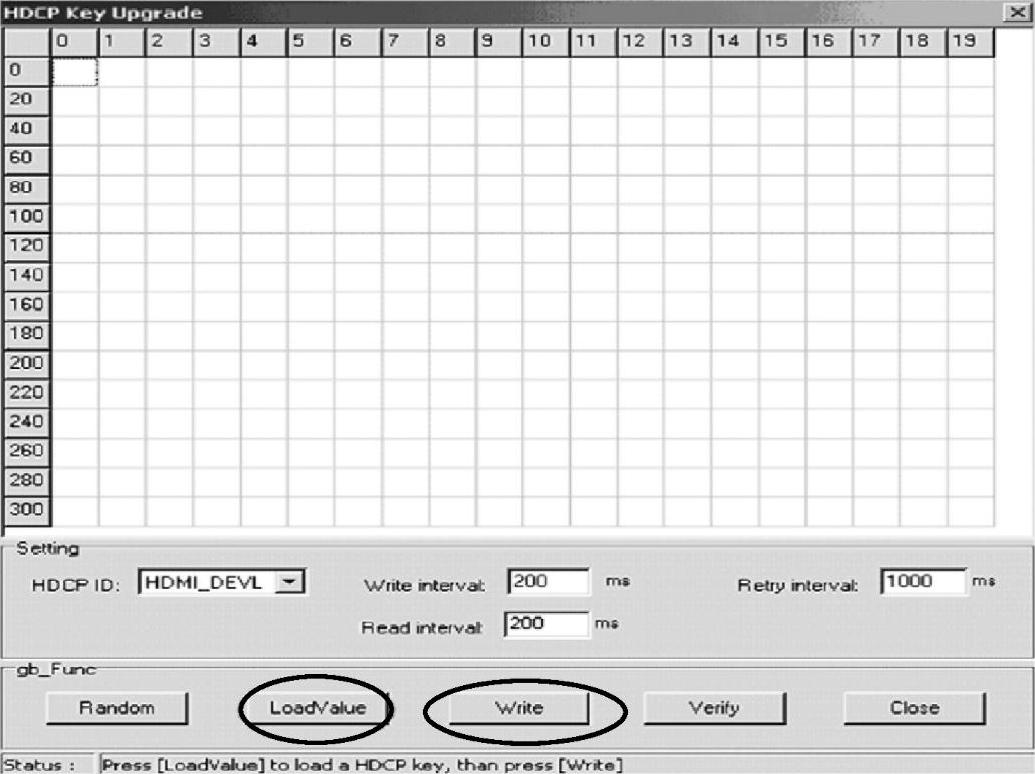

3）在图5-94中，请按“LoadValue”按钮选择一个我们提供的通用KEY文件，如图5-95所示。

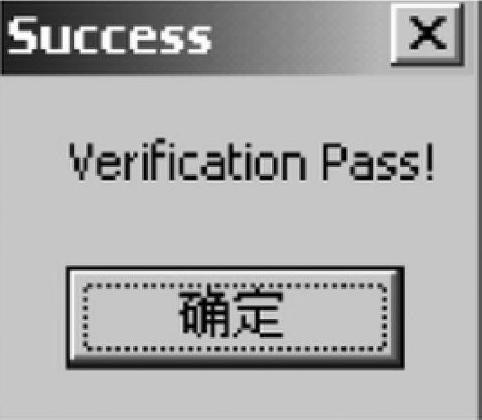

4）在图5-94的界面中按“Write”按钮进行写入的动作，写入完成后会出现图5-96所示的成功提示“Verification Pass！”。完成后请断电再开机，以便让IC重新初始化新的KEY。
图5-95
图5-96
