6.3.3 软件升级方法
TCL HX6202-A090QAG机心N01系列液晶彩电软件升级调试说明如下：
1.需要的仪器
烧录卡一个；PC一台；USB线一根；VGA线（两头公）一根；平行线（一头公，一头母）一根。
2.升级准备

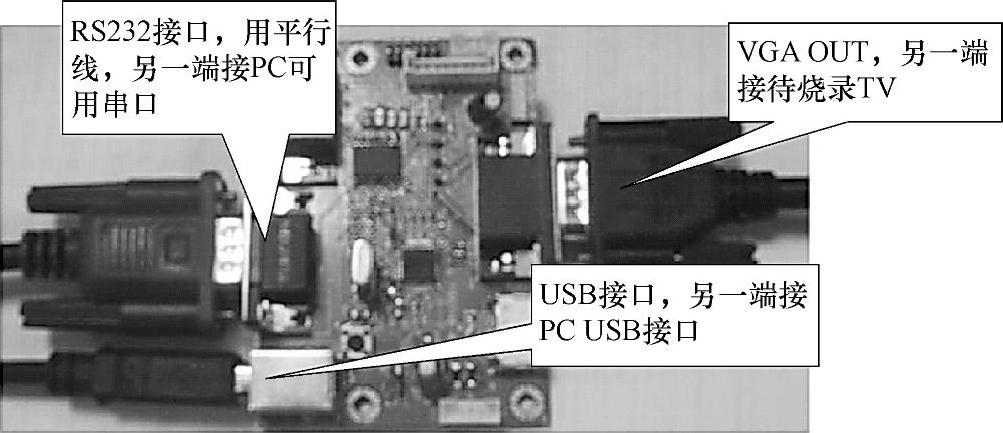

1）接通PC电源，准备好软体烧录卡，烧录板接线方式如图6-10所示。USB线另一端接PC上USB接口，此时烧录板上LED灯会呈绿色，说明烧录板有供电，可以使用。VGA接口接VGA线，线的另一端接在待烧录TV的VGA接口。RS232接口接平行线，线的另一端接PC上可用串口。

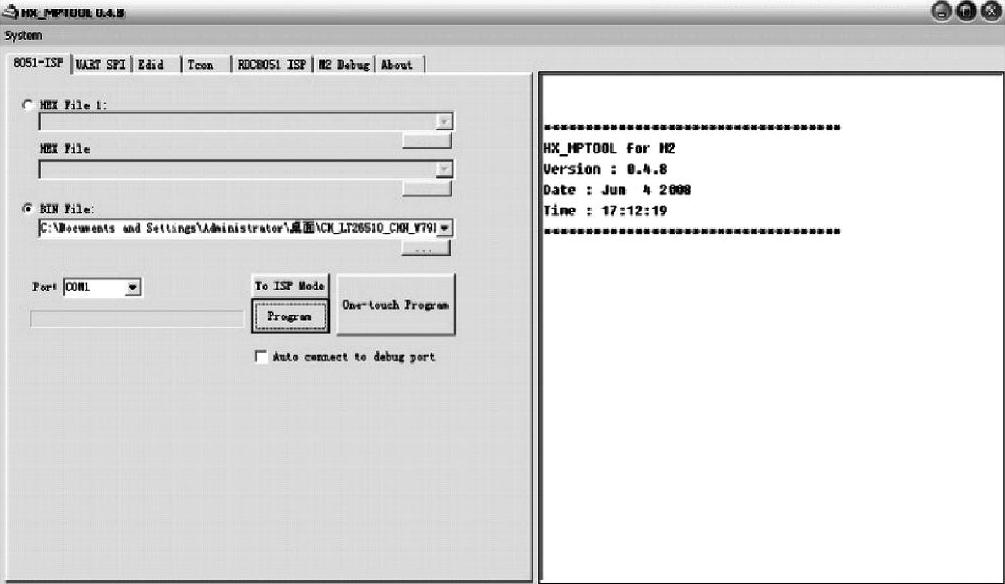

2）双击图6-11所示图标显示的可执行文件，出现图6-12所示的烧录窗口。
图6-10
图6-11
图6-12
3.MCU烧录

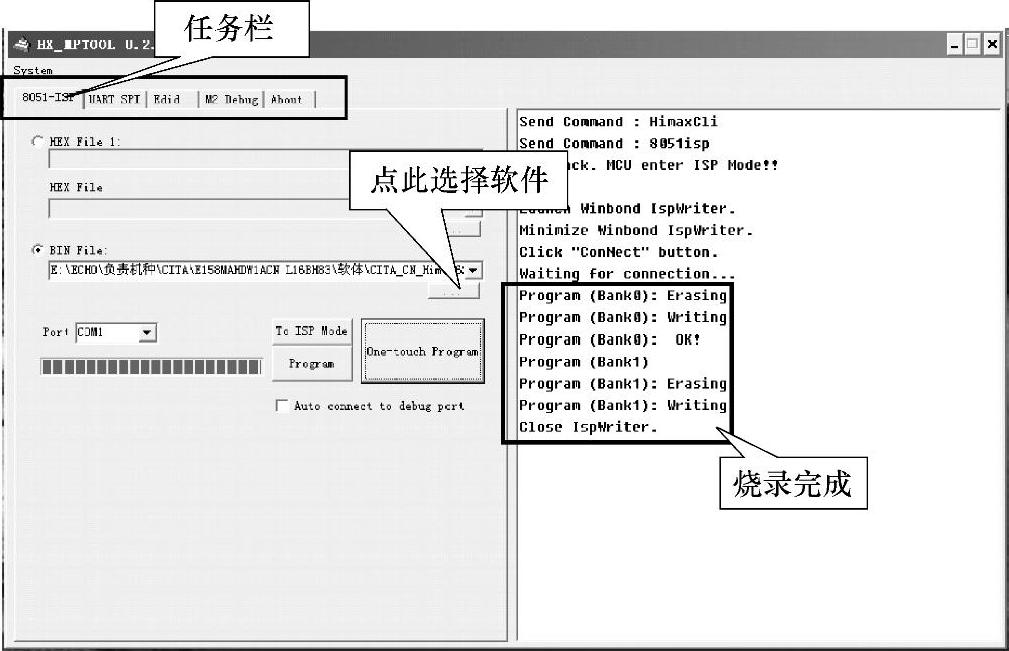

1）选中烧录界面任务栏中的“8051-ISP”，如图6-13所示。单击图6-13中部的“…”按钮，选择软件所存放的位置文件夹，选择“prt”中实际PC可连接正确的COM口。
图6-13
2）按图6-13中“To ISP Mode”键确认PC与TV是否有通信。若出现“error：8051 not ack please make sure the RS232 connection is OK”，则连接有问题，重新确认烧录方式及接线是否正确，持续不良联系相关人员分析指导作业。若出现“8051 ack.MCU enter ISP Mode！！”，则说明连接正常。此时单击“Program”开始烧录，进度条会开始移动，大约20s烧录完成。
4.K310烧录

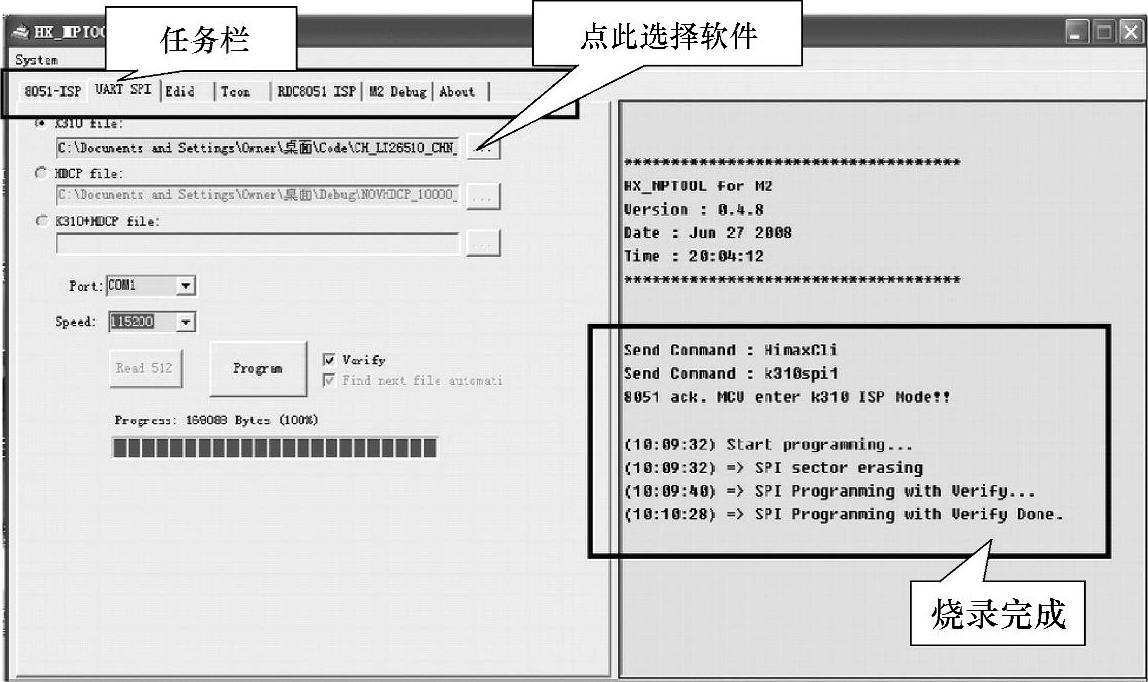

1）选中烧录界面任务栏中的“UART SPI”，如图6-14所示。单击图6-14中上部“…”按钮，选择软件所存放的位置文件夹，选择“port”中实际PC可连接正确的COM口。
图6-14
2）按图6-14中“Program”按钮，若出现“error：8051 not ack please make sure the RS232connection is OK！！”，则连接有问题，重新确认烧录方式及接线是否正确，再次单击“Pro-gram”键，持续不良联系相关人员分析指导作业。若“Progress”处出现进度条显示，则说明连接正常。进度条会开始移动，大约30s出现烧录完成。
注意事项：
1）被烧录的机器需加电源。
2）对于无法烧录的机器，先切断电源放电15s左右再次上电烧录。若仍烧录不进，则切断电源，按住KEYBOARD上的“POWER”、“CH+”和“CH-”（这三个键需同时按住），接通电源，直接单击烧录程序上的Program进行烧录。
