3.3.3 人机对话界面（MMI）
1.模型访问
在全部的MMI中有如下访问方式。
●3D图形浏览窗口（3D Viewer）。
●数据树（Data Tree）。
●模块工具条（Module Toolbar）。
●菜单（Menu）。
数据树与3D图形浏览窗口之间永久的交互作用是视图同步。

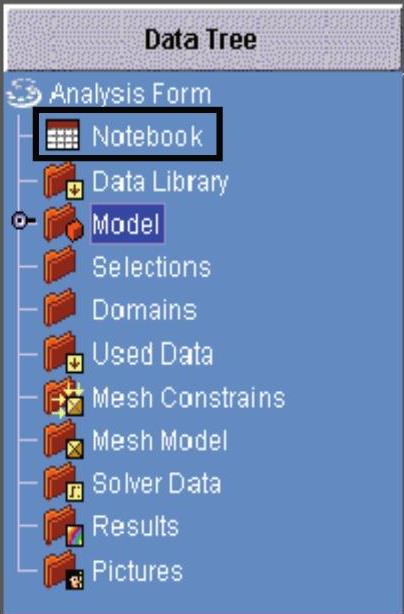

数据树如图3-15所示，使用鼠标单击可直接访问每一个记录。
2.模型坐标系

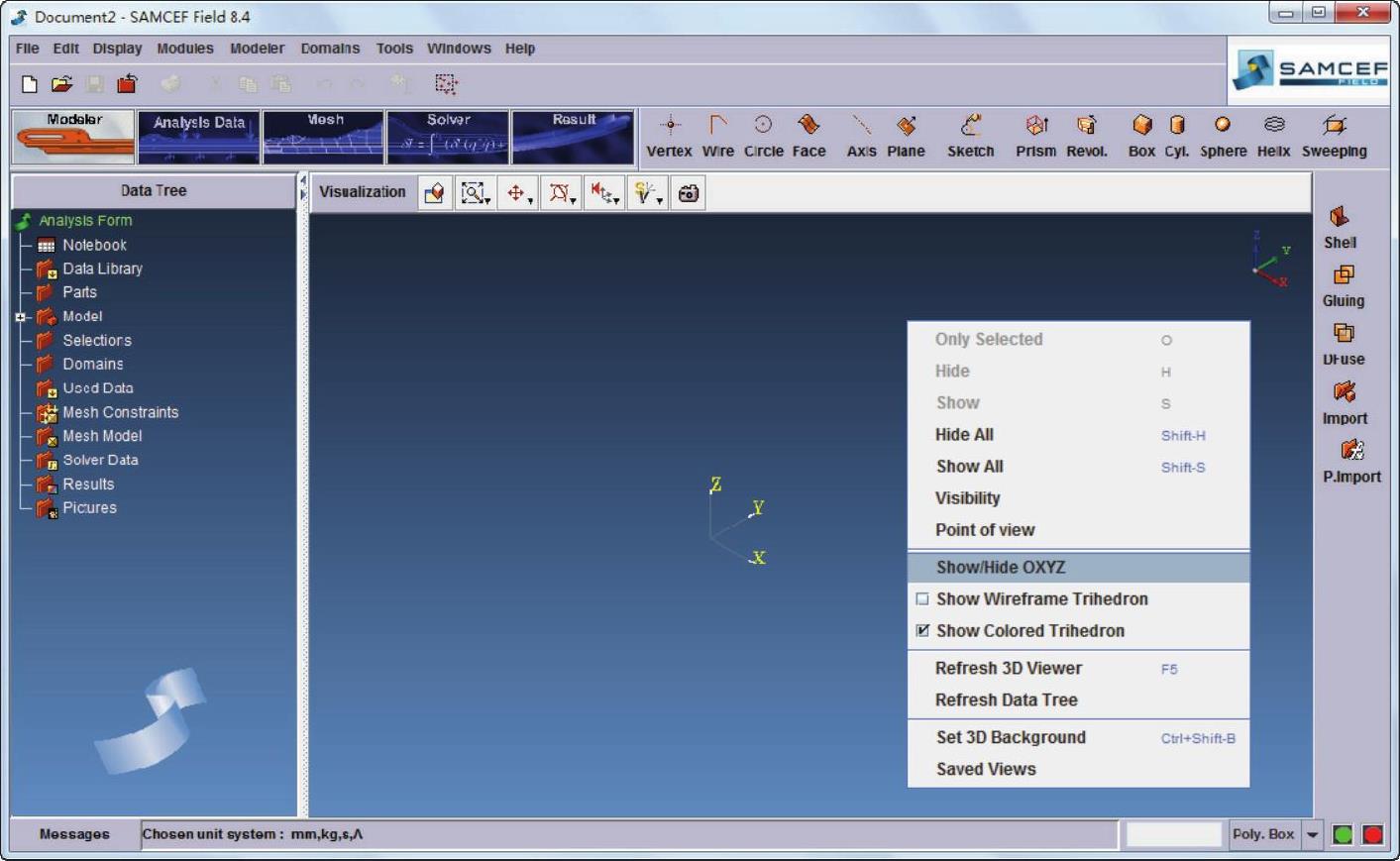

为了在三维空间中定位模型，有两个坐标系统可以使用（如图3-16所示）。
●原点在0，0，0的XYZ坐标系，由Display菜单下的Show/Hide OXYZ命令控制。
●在3D图形窗口的左下角，可以在任何情况下知道所在空间的方位，由Display菜单下的Show/Hide Trihedron命令控制。
图3-15 数据树
图3-16 坐标系
3.目标对象原则
在数据树中，每个目标（Object）都对应一个图标，通过颜色可以知道它的状态，例如显示/隐藏Show/Hide、忽略/不忽略Ignore/Don’t Ignore、数据/不是数据Datum/Not a Datum。
目标在任何时候有一个特性（Properties），可以被修改、重新命名、删除。特性相当于目标识别卡。
4.目标对象关联性

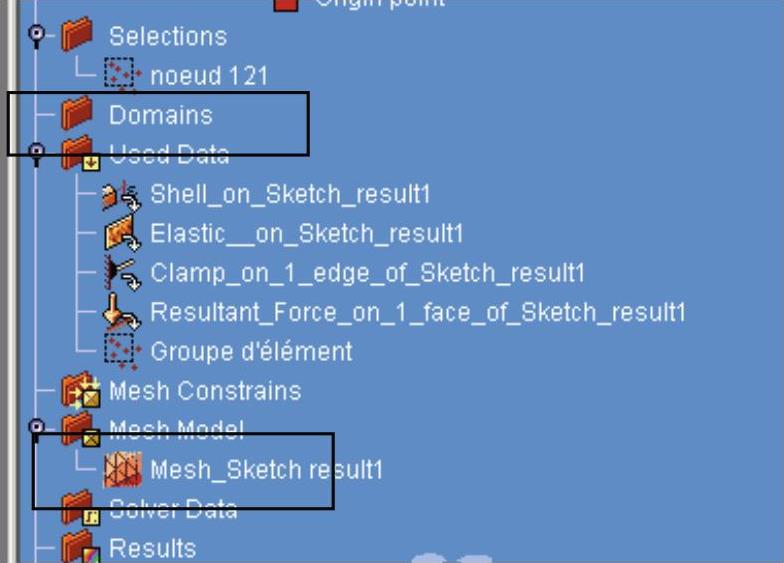

为组合不同的目标对象，可以按照它们的特点分为两种方式（如图3-17所示）。
●几何目标对象的组Group（Tools/Creation a Selection）。
●网格元素的组Group（Analysis Data Module/Mesh Group），前提是已经划分有限元网格。

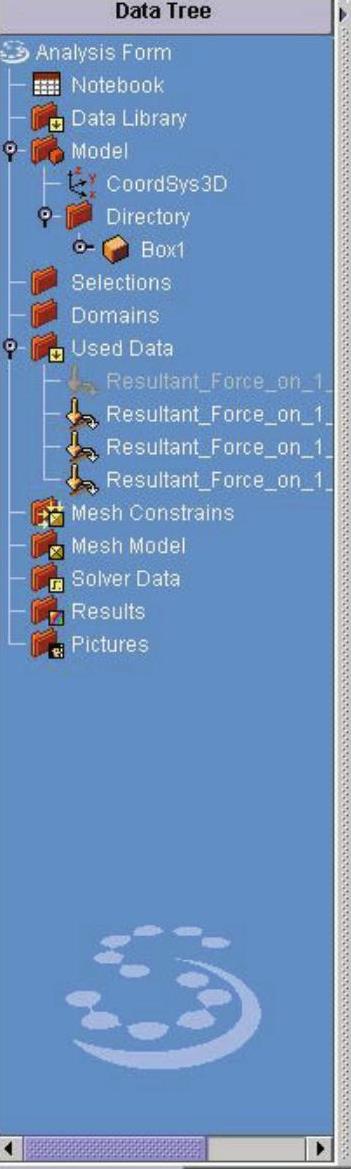

5.目标对象管理
所有同类的目标对象保存在数据树的一个唯一的路径位置。每个路径都有显示/隐藏功能，当然也有删除整个路径的功能。
这些功能通过使用鼠标左键（MB1）在数据树中选择相关的路径实现。单击鼠标右键（MB3）获得弹出菜单。
6.数据树管理

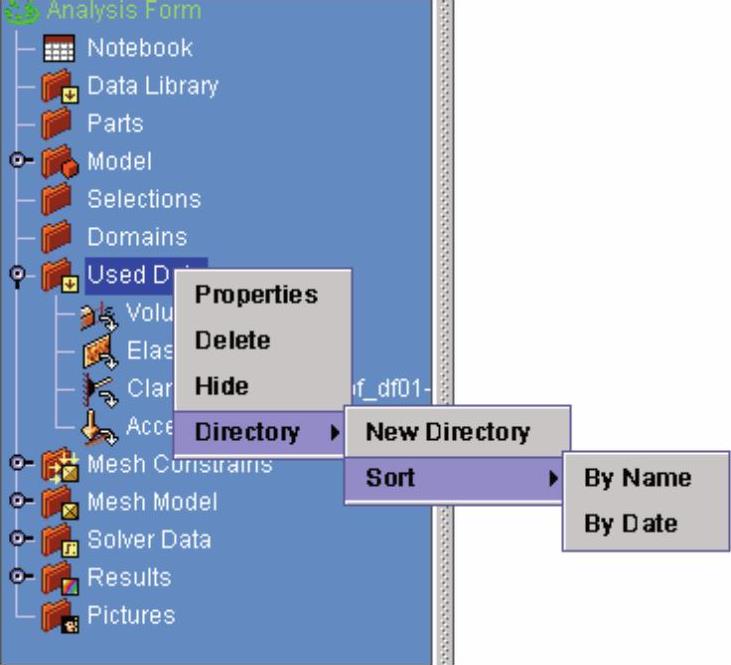

在这里，用户可以创建子路径管理一个路径中的不同目标对象（如图3-18所示）。在任何路径中，都可以按照名称和日期来排列目标对象。
图3-17 目标对象集合
图3-18 目标对象管理
7.用户指南
●可以按照信息框或者对话框中的提示信息指导进行操作。
●颜色可以指导用户的选择、信息输入，红色输入场表示必须输入数据或者指出此值是不允许的。
●在对话框中没有次序引进，只有合理性原则。
●Undo/Redo
只对Modeler和Analysis Data模块中的操作有效。
●在任何时候，模型都可以保存（File/Save）为一个.sfield文件。打开模型使用Modeler模块下的File/Open命令。
●对话和验证工具自动激活：详细历程（Message Log）可以使用Windows/Show Message Log命令增大信息区域。
8.总体参数选择
可以使用Edit/Preference命令定义总体参数，分为5个部分。

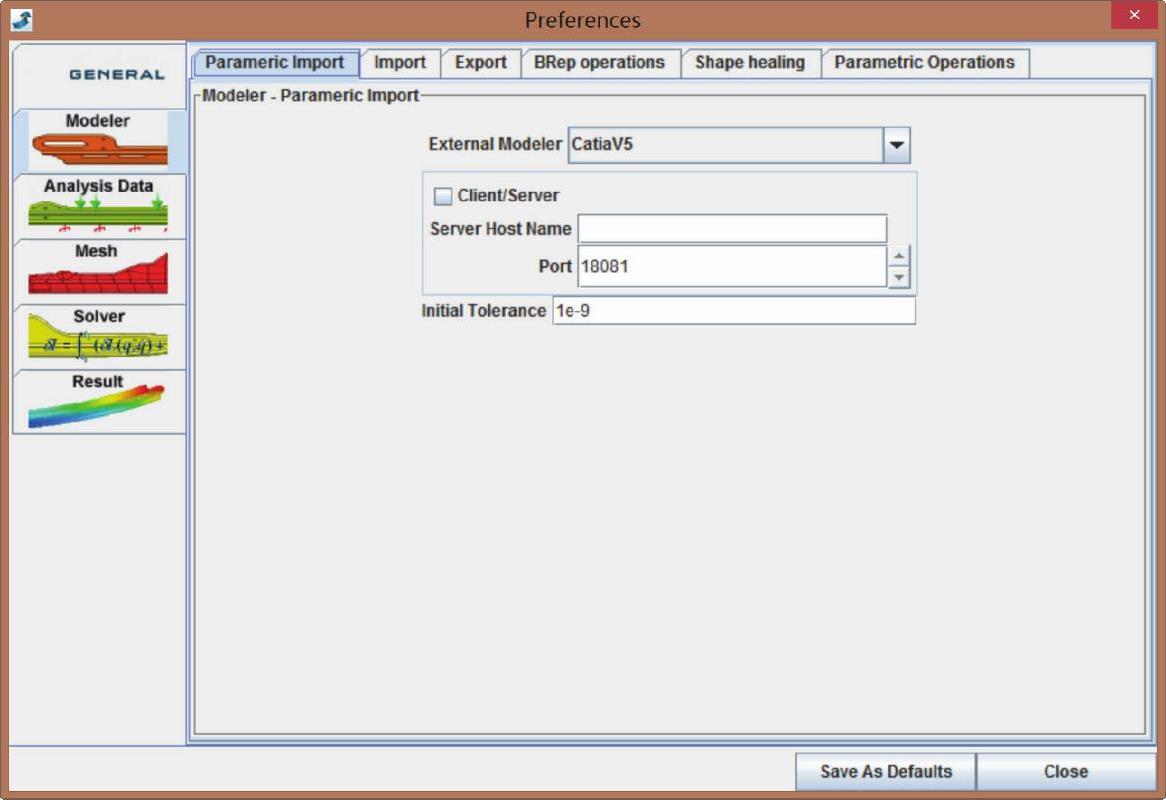

●建模参数设置，如图3-19所示。
图3-19 建模参数设置
●分析数据参数设置，如图3-20所示。
图3-20 分析数据参数设置

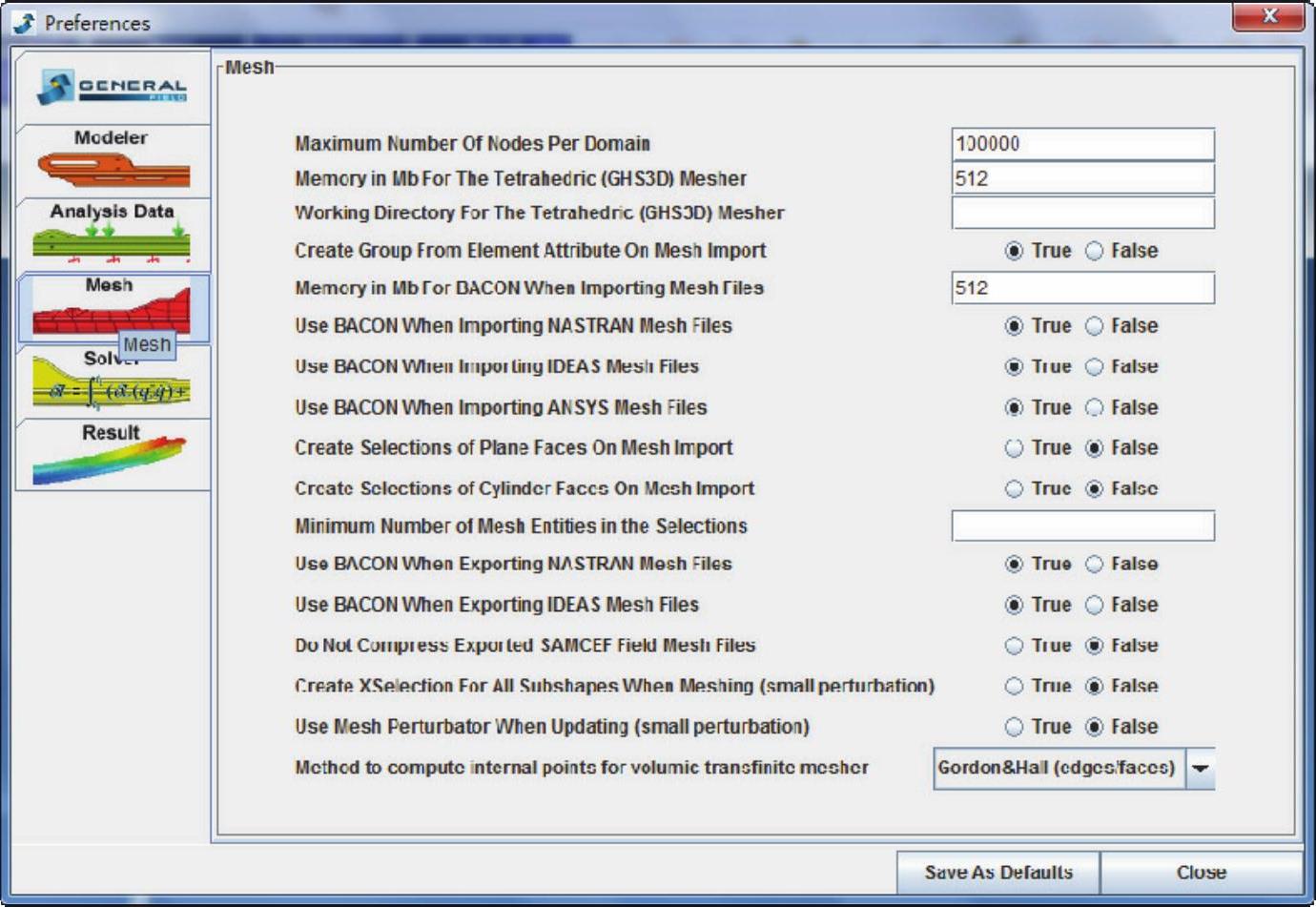

●网格参数设置，如图3-21所示。
图3-21 网格参数设置

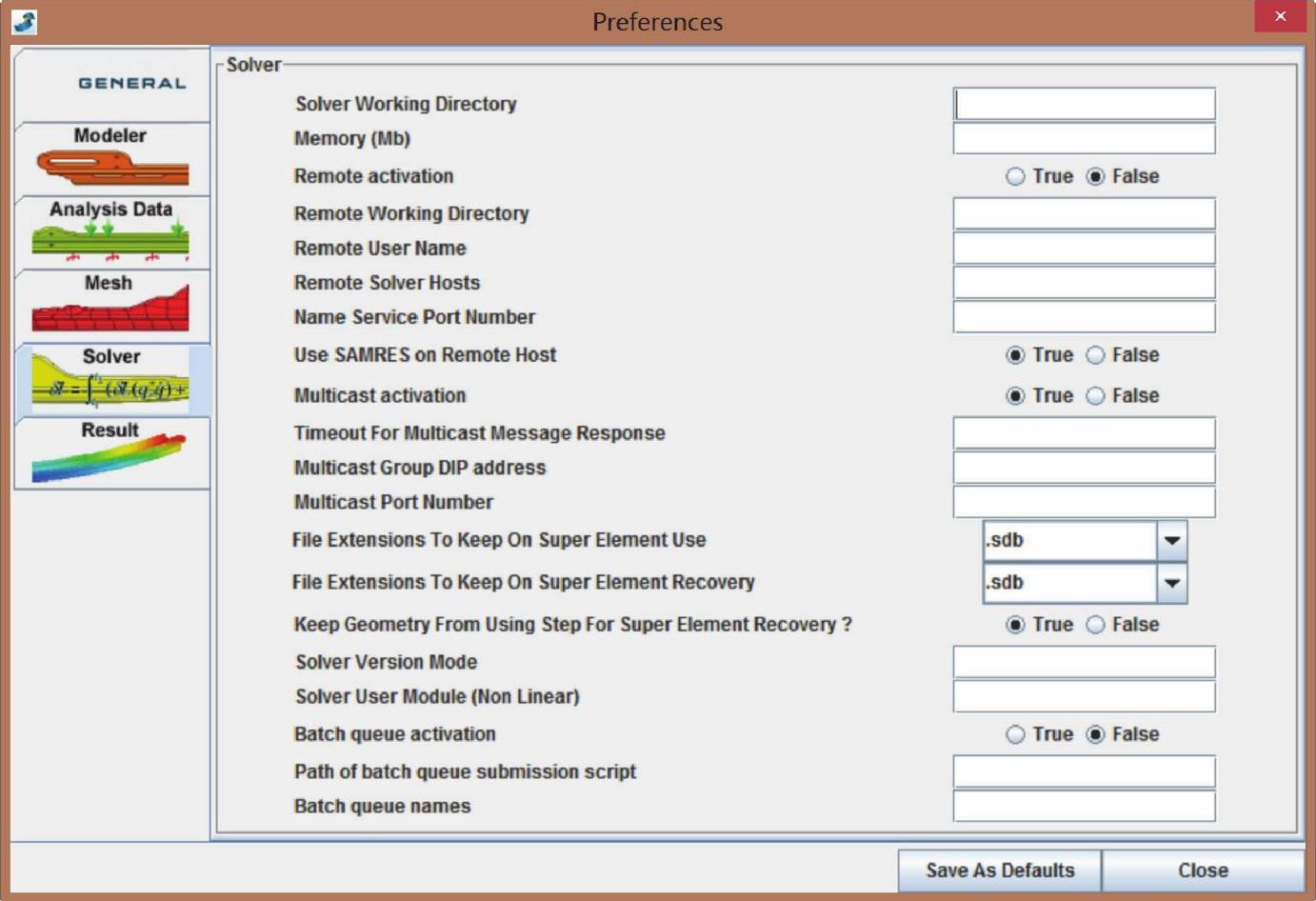

●求解参数设置，如图3-22所示。
图3-22 求解参数设置

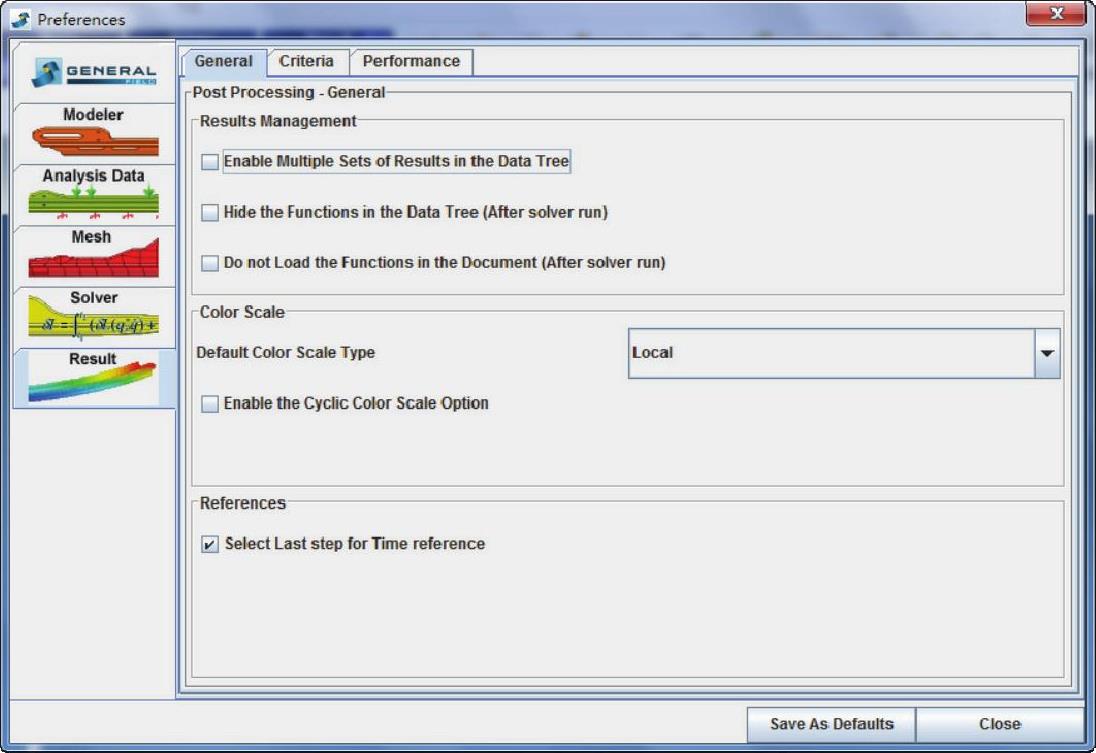

●结果参数设置，如图3-23所示。
图3-23 结果参数设置
9.单位制管理
软件使用的单位制如下。
●长度：m、cm、mm、ft、in。
●质量：kg、ton、lb、…。
●时间：s。
●温度：℃、K。
在SAMCEF Field中，用户可以选择自己的单位制。在SAMCEF Field生成的数据文件（通过Convert操作）中，长度单位采用的是mm，质量单位采用的是kg。
10.单位参数管理

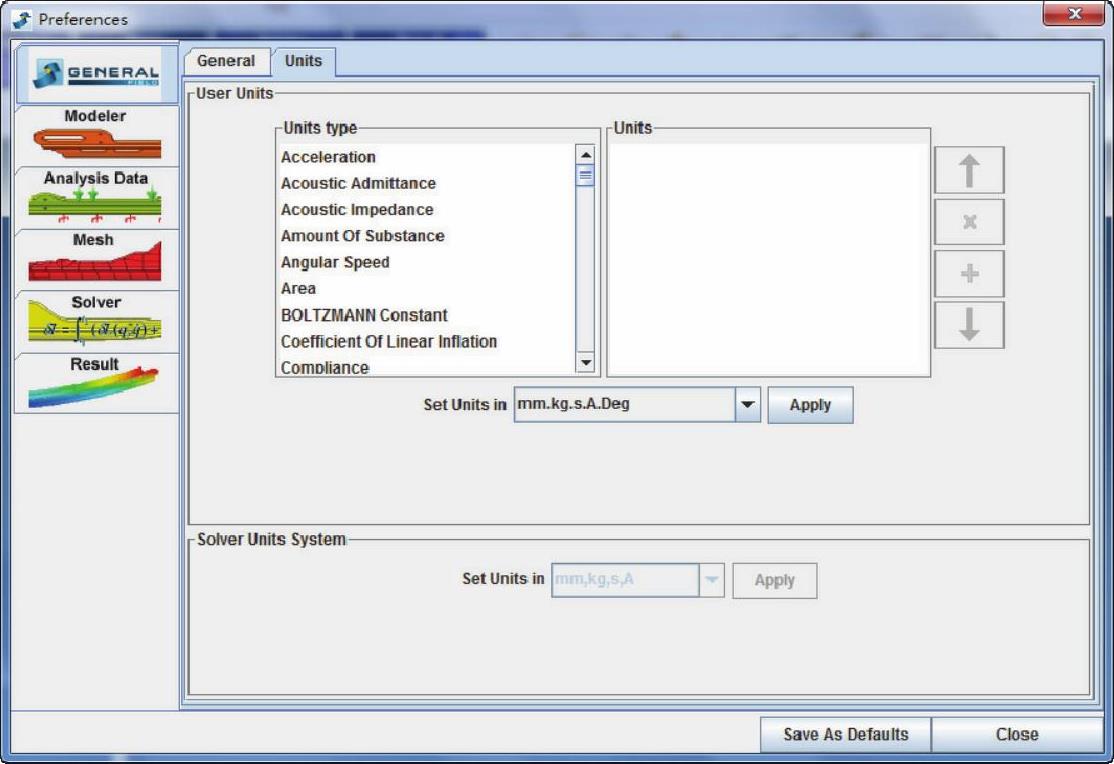

使用Edit/Preference命令对单位参数进行管理（如图3-24所示）。用户可以管理在选择框中出现的单位，也可以自定义单位系统。箭头可以选择优先的次序，“×”删除已选择的单位，“+”是增加新的单位。任何单位类型都可以如此管理。
图3-24 单位管理和定义
11.模型的独立性
指派（Assignation）：特性可以指定到几何对象或者网格对象上。
目标对象的依附性：当另外一个目标对象依附于一个目标对象时，不可能删除这个目标对象。例如，当一个材料指定到一个几何上时，就不能删除这个几何体。
12.数据参数

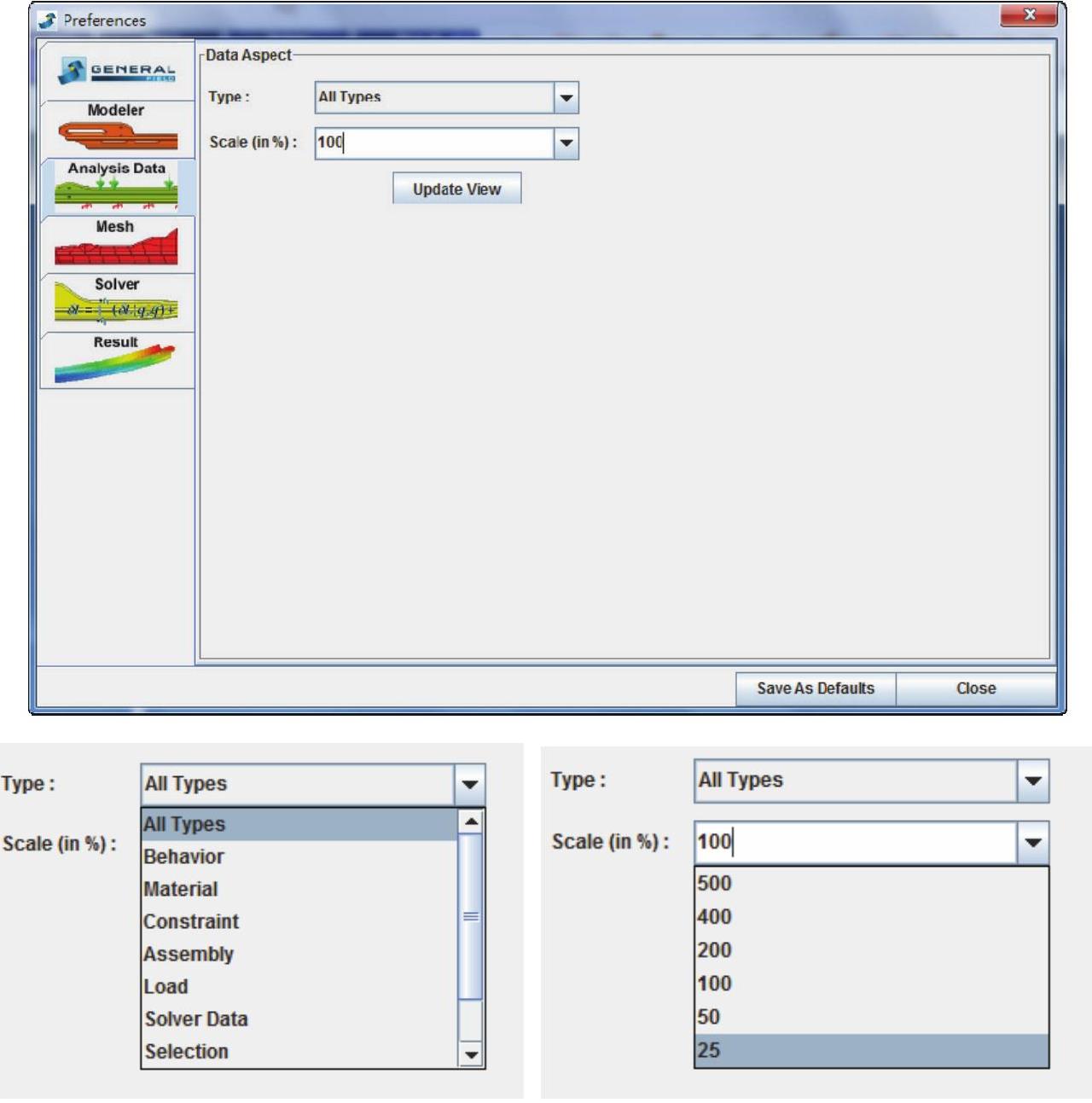

任何分析数据的符号尺寸都可以修改，只需要选择百分比形式的比例系数，或者输入比例系数。
13.颜色编码

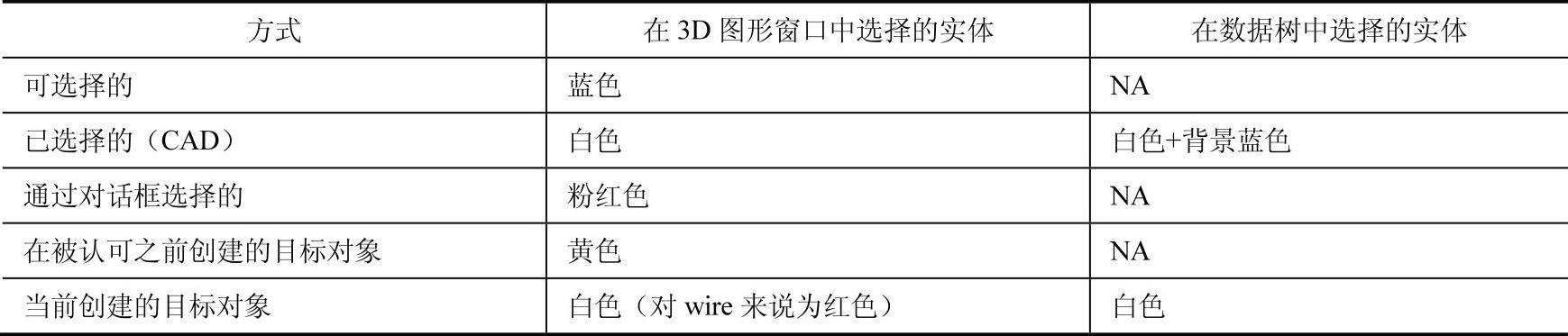

选择颜色的意义见表3-4。
表3-4 选择颜色的意义

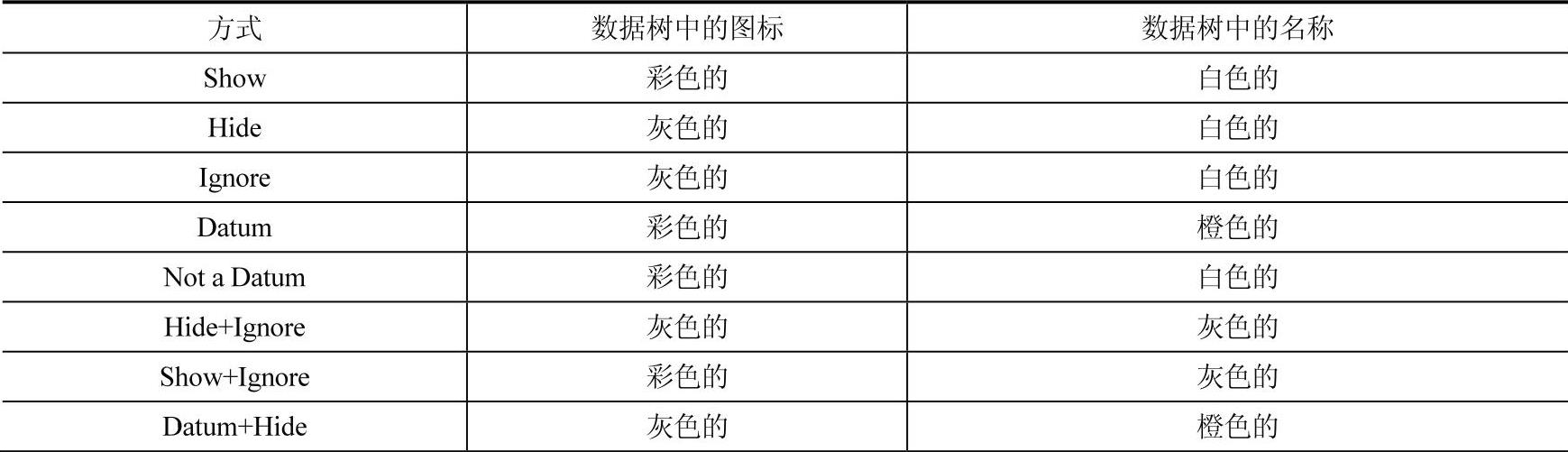

状态颜色的意义见表3-5。
表3-5 状态颜色的意义
14.键盘快捷方式
除了放大、旋转、平移操作可以使用快捷键之外，快捷键还可以应用在以下地方。
●复制几何目标：<Ctrl+C>/<Ctrl+V>（复制/粘贴）。
●选择叠加的面：N（可以选择隐藏的实体或者难于捕获的实体）。
图3-25 符号尺寸定义
