4.2.6 创建草图

草图（Sketcher）是一个CAD工具，可以在用户选择的任意平面生成CAD对象，如图4-8所示，完成后可以通过拉伸或旋转等三维模型生成工具生成三维CAD模型。

1.激活草图

通过执行Modeler→Create→Create Sketch菜单命令或者单击Modeler模块下的图标激活草图功能。

首先选择工作平面，此平面可以是一个结构平面、已存在模型的一个面或者前面创建的平面。在这个工作平面上先粗略地画出几何线条，然后给出它们的几何约束（几何关系和尺寸）。

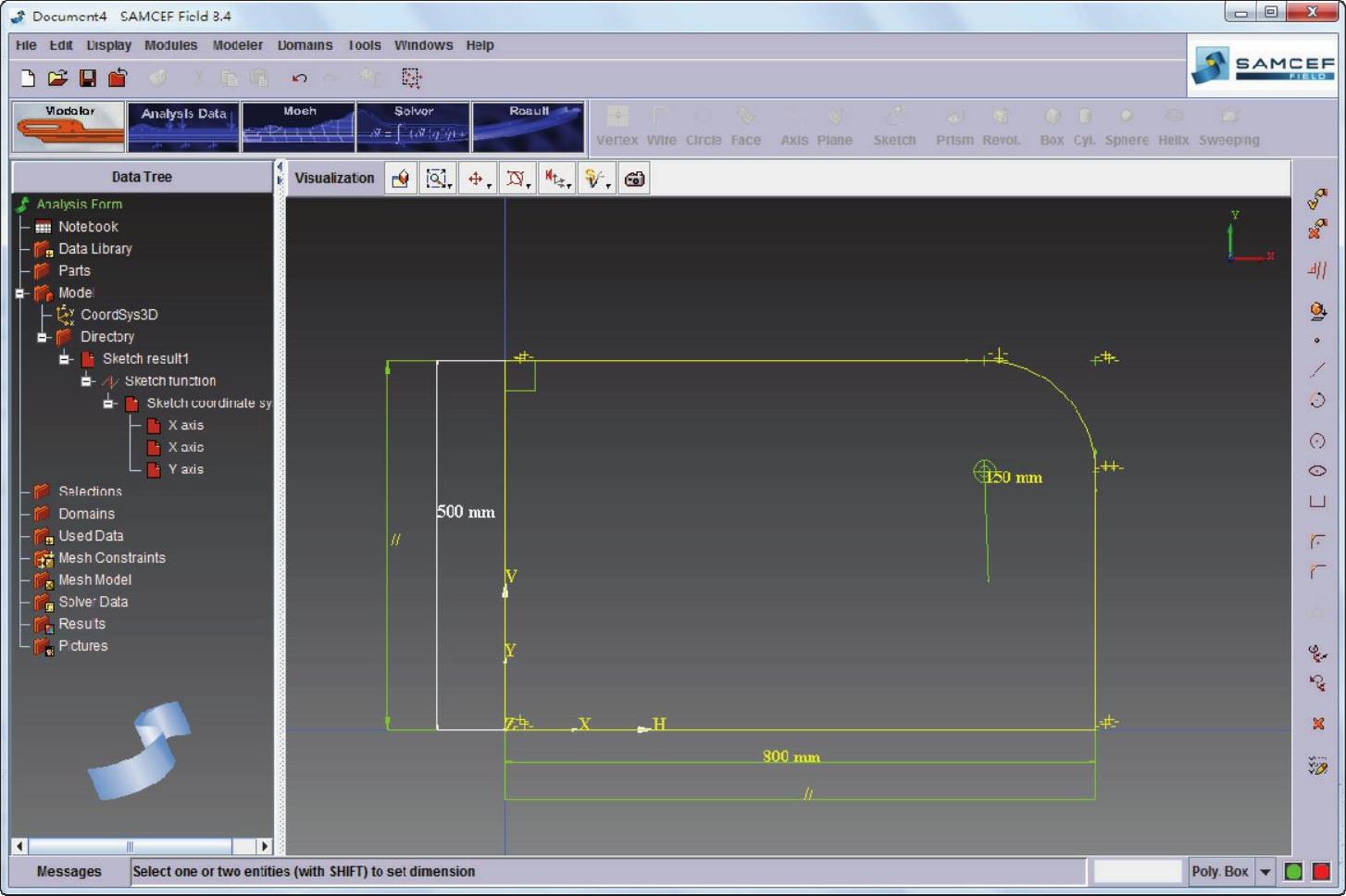

图4-8 创建草图操作

2.草图创建几何模型的流程

在Modeler模块中进行草图建模的过程如下。

（1）激活草图几何图标。

（2）在图形窗口中选择面定义工作面（Working plane），二维几何在此平面上创建。

（3）使用草图工具（points、arcs、circles、rectangles等）草绘几何，然后在几何上施加几何约束。

（4）使用设置参数对话框图标设置草图参数。

（5）单击应用草图功能图标，保存几何。

3.草图功能

表4-3列出了草图创建工具。

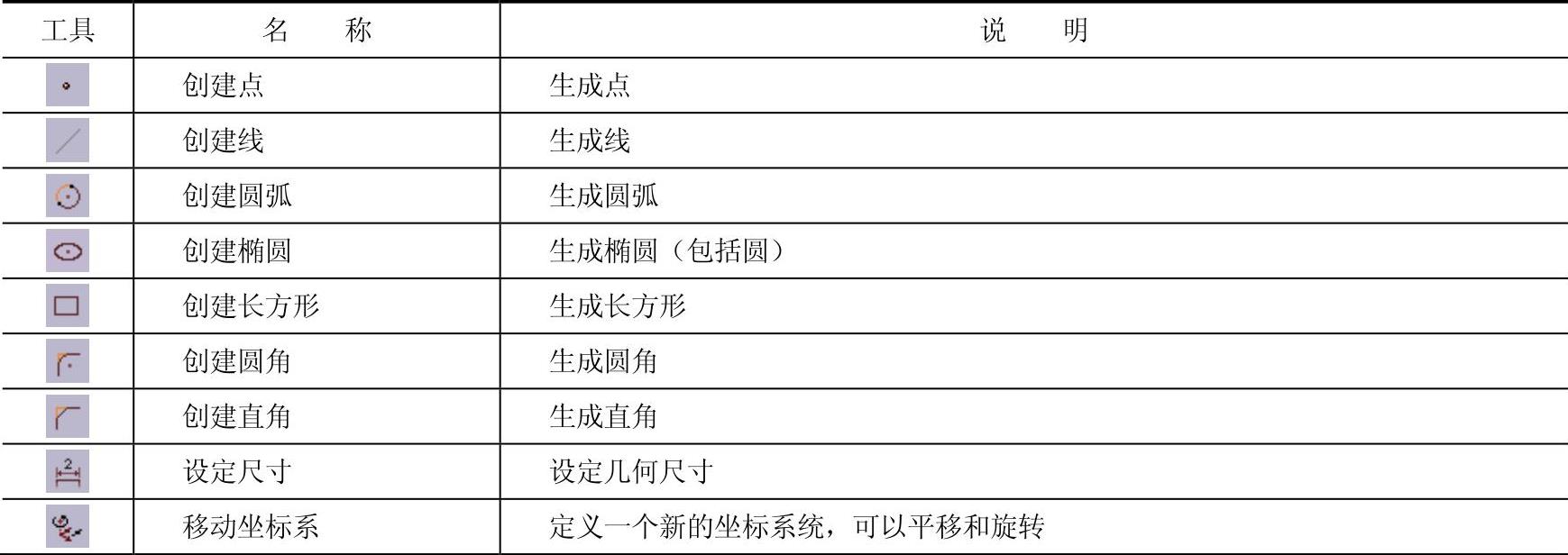

表4-3 草图创建工具

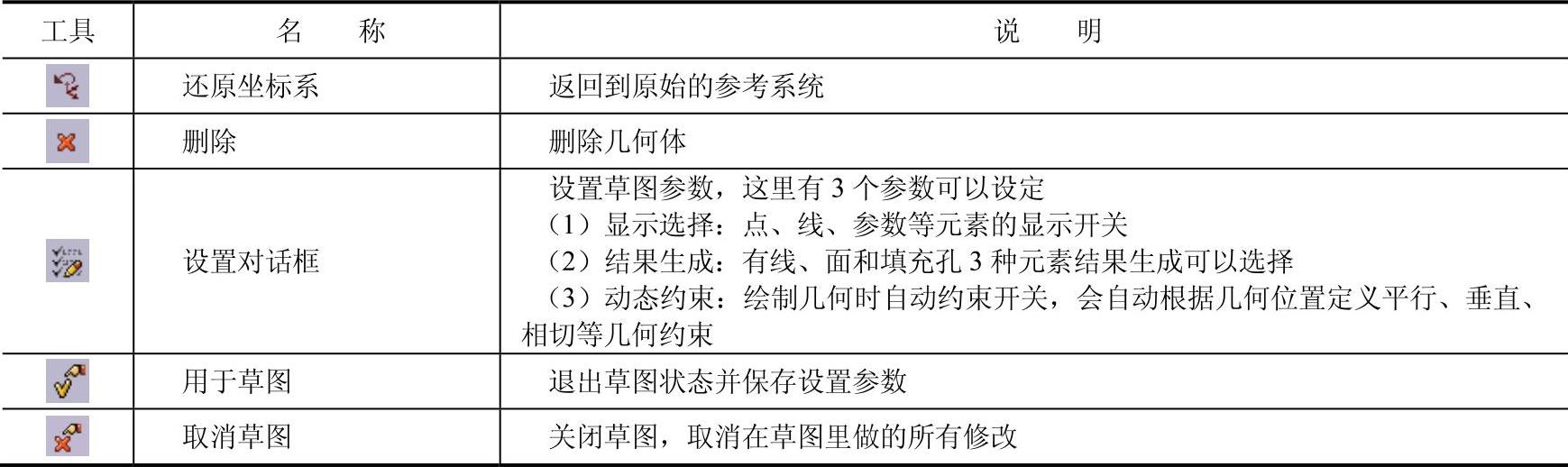

（续）

4.草图约束

在草图状态，如果有多余的几何约束，此模型就是“过”约束模型，模型中如果有过约束将会出现警告显示。

删除约束：在图形窗口中单击要删除的约束，此约束将变为白色，单击鼠标右键，弹出快捷菜单，选择Remove命令，或者在草图工具条中单击图标。
