4.4.5 分析

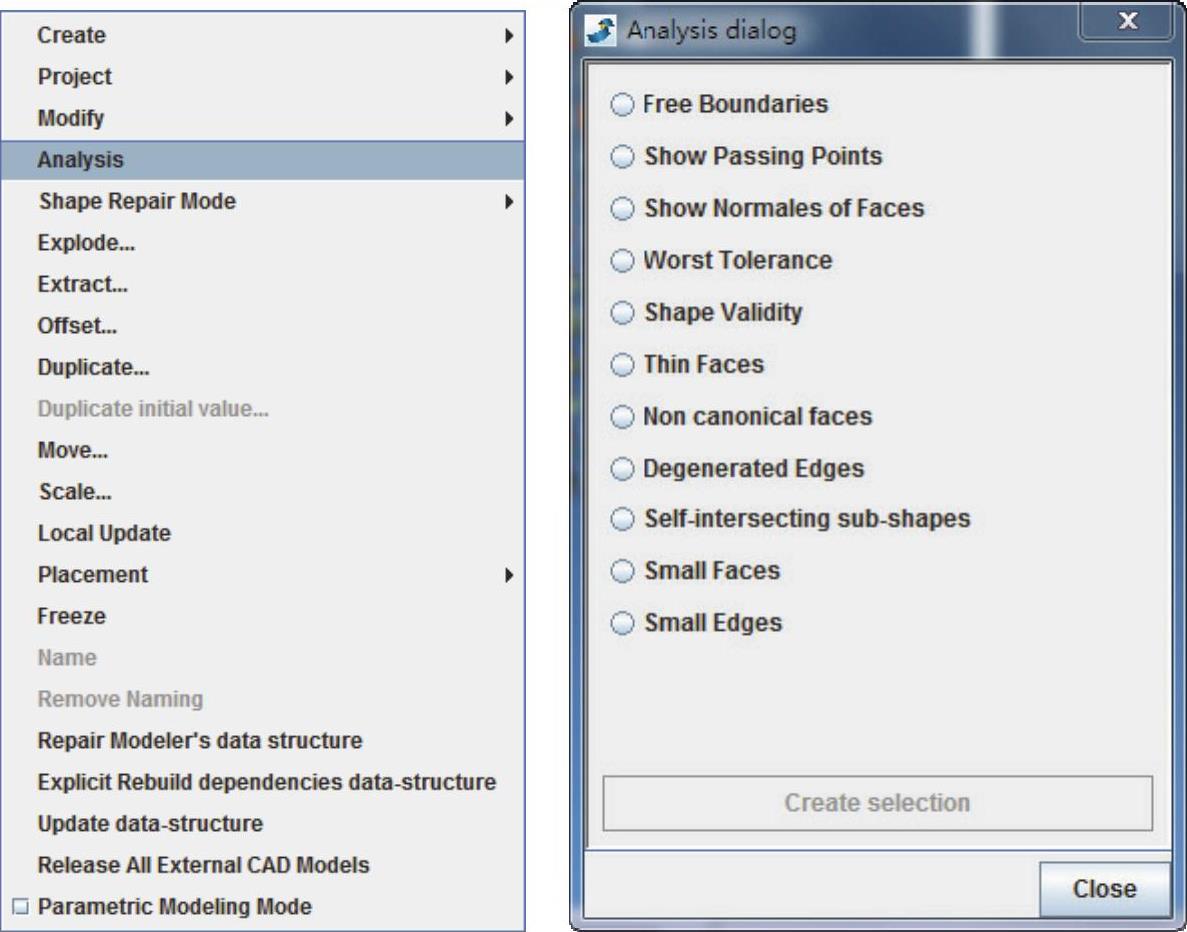

当输入几何模型之后，必须检验模型。可以通过选择主菜单命令Modeler→Analysis或选中数据树模型单击鼠标右键，在弹出的快捷菜单中选择Analysis命令激活Analysis dialog对话框，如图4-45所示。

图4-45 分析模型操作

检验准则的详细描述如下，这些选项用来检查选择的模型。

●自由边界：显示自由边界的数目。

●显示硬点：这些点划分网格时必须作为节点。

●显示面的法向。

●最坏容差：显示模型实体解析形式的最坏容差，如果容差过高，应该修复模型。

●形状有效性：查证模型拓扑定义的有效性。

●薄面：存在薄面影响网格划分。

●不规范面：对于不规范面，网格划分比较困难。

●退化边：这些边的长度退化为零。

●小面：小面影响网格划分。

●小线：模型存在小线，网格划分会出现问题。
