6.2.2  求解监控

6.2.2 求解监控

只要计算一开始，求解器监控对话框（如图6-17所示）就会出现。该对话框共有4个子区域和3个按钮，分别介绍如下。

1.求解信息

求解信息显示在求解器监控对话框最上方，显示的是该运行使用的所有求解数据的报告。

2.进程条

第二个子区域中是一个进程指示器，显示当前子步计算的状态。进程条如图6-18所示。

3.状态区

状态区可以显示该运行的全部进程和每一进程的状态，运行正确与运行错误两种情况下的Stages窗口分别如图6-19和图6-20所示，指示灯的不同颜色代表不同状态。

●蓝色代表等待。

●黄色代表运行。

●灰色代表结束。

●绿色代表通过。

●红色代表错误。

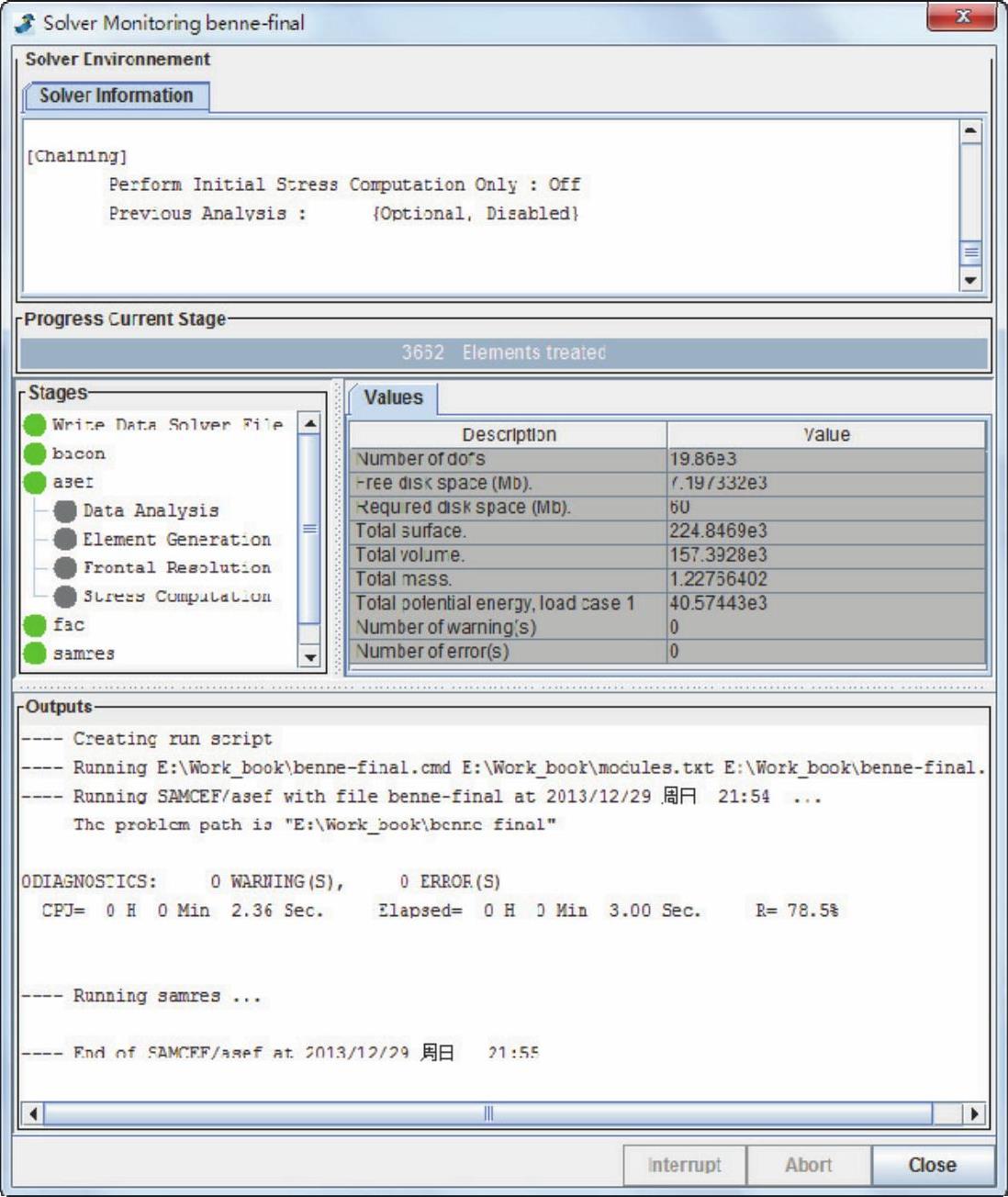

图6-17 求解器监控对话框

图6-18 进程条

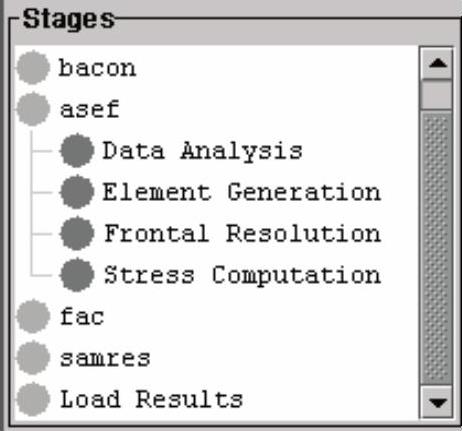

图6-19 运行正确

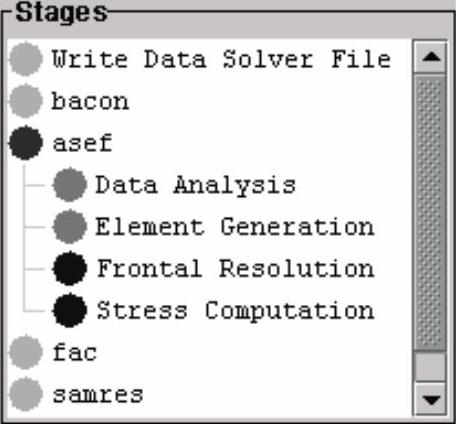

图6-20 运行错误

4.数值区

数值区可以显示求解器的结果信息，如图6-21～图6-23所示。

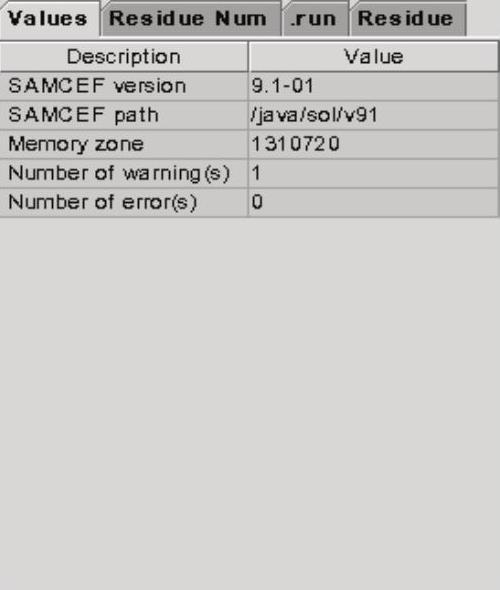

图6-21 数值子区

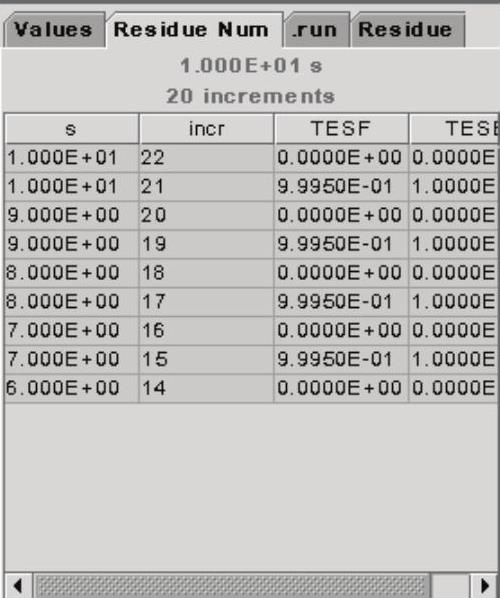

图6-22 残差的发展变化

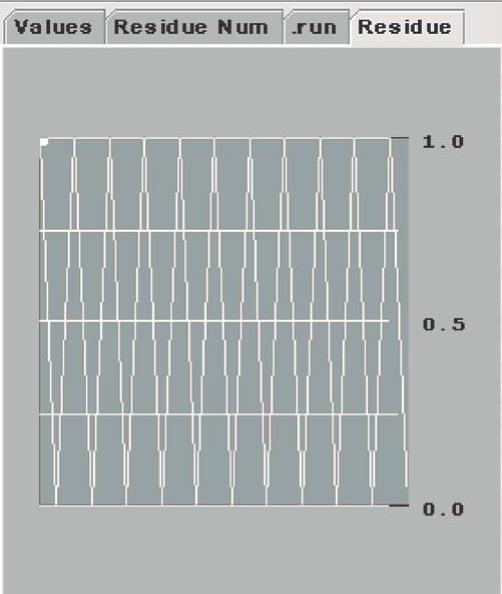

图6-23 残余曲线

在监控器的底部有三个按钮，分别是中断、中止和关闭，具体说明见表6-4。

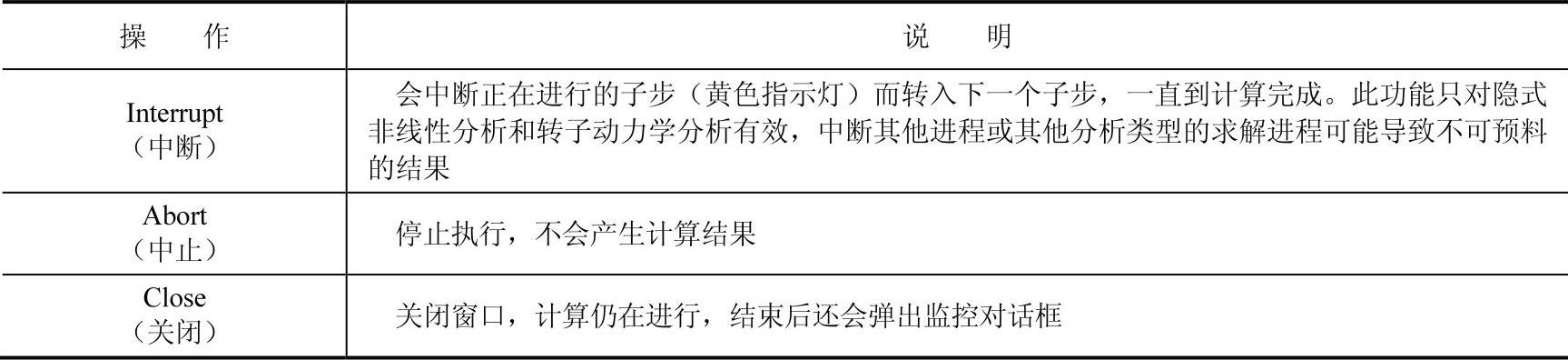

表6-4 计算监视器操作说明
