7.2.12  结果标准

使用Criteria Selection对话框可以设置不同的结果标准，如图7-50所示。

标准列表选择取决于结果类型（位移、反作用、壳上的张力、体上的张力等），而预先设置的标准取决于结果类型（幅值标量、投影标量、矢量、Von Mises、Tresca、Von Mises Gap等）的选择，表7-3给出了它们相应的关系。

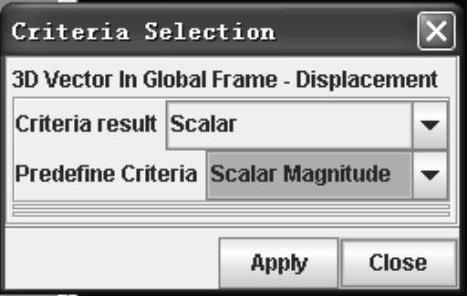

图7-50 结果标准基本形式

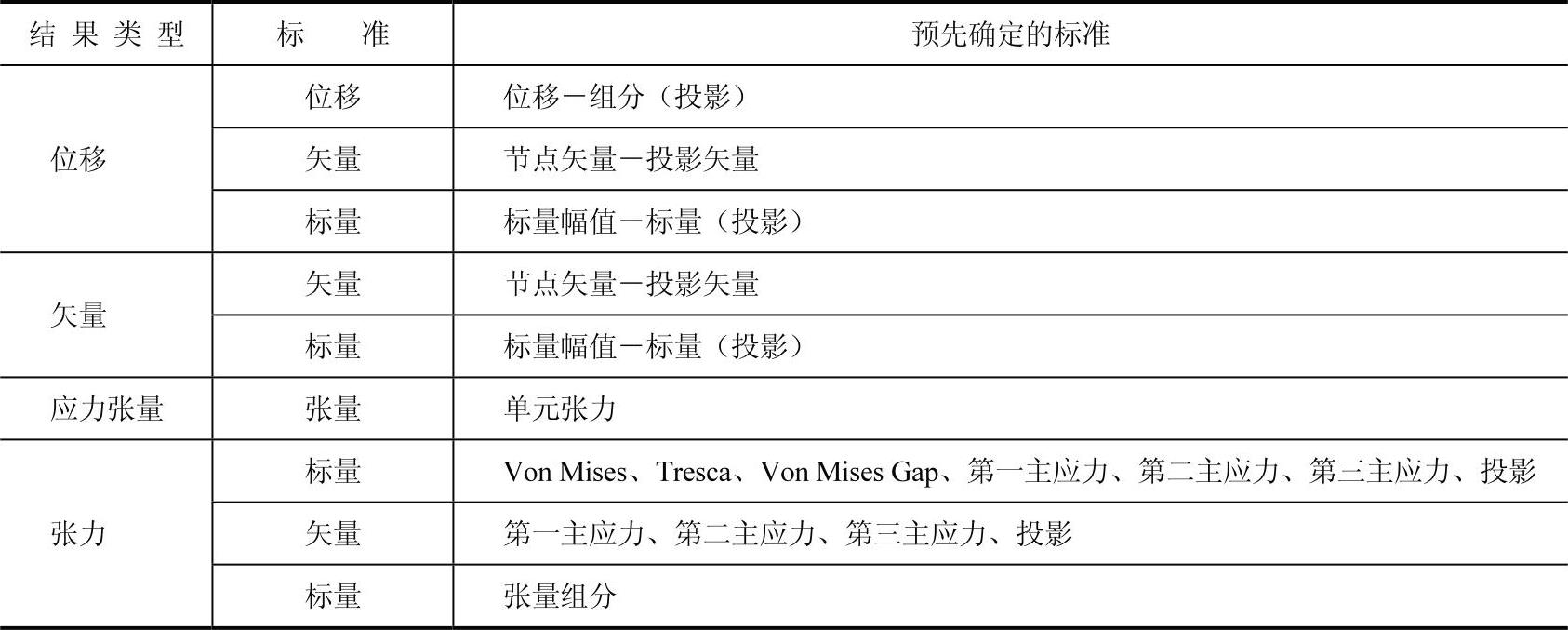

表7-3 结果标准列表

可以为提取的值设置不同的标准，但必须定义方向（如图7-51所示），当激活All复选框时，通过选择当前对分析适用的任何载荷情况（或特征频率）中最大的结果来计算最大的数，标准选择也可以放大合成结果（如图7-52所示）。

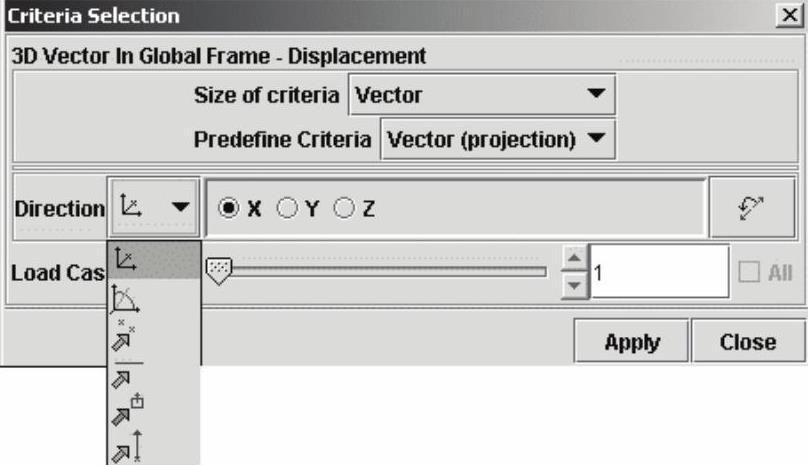

图7-51 定义设计标准方向

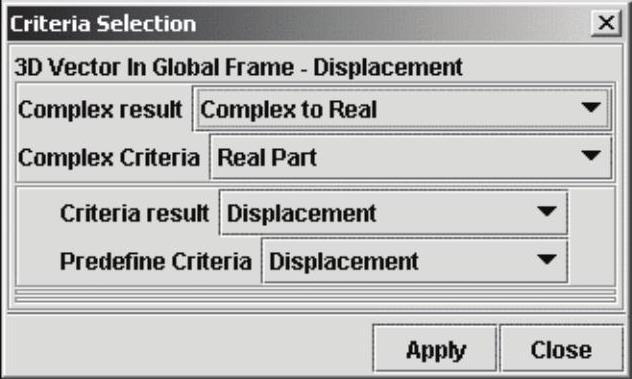

图7-52 合成的基本结果
