10.4 定义分析数据
（1）单击
模块图标，进入定义分析模块。
（2）选择数据树中的Box1，单击工具条中的
图标，定义模型属性。
（3）选择Volume作为模型属性。
（4）在Placed on文本框后的下拉列表框中分别选择SOLID和Box1。
（5）单击Apply按钮后再单击Close按钮退出。
（6）选择数据树中的Box1，单击工具条中的
图标，定义材料特性。
（7）材料类型选择Elastic。
（8）将热传导率（Thermal conductivity）设置为52 W/（m*C）。
（9）在Placed on文本框后的下拉列表框中选择Solid，在显示区域或数据树中选择Box1。
（10）单击Apply按钮后再单击Close按钮退出。
（11）选择数据树中的Box1，单击工具条中的
图标，定义边界条件。
（12）选择Fixed Temperature作为约束。
（13）将温度设置为100℃。
（14）在Placed on文本框后的下拉列表框中选择Face，在显示区域中选择图10-2所示的Fixed Temperature加载位置。
（15）单击Apply按钮后再单击Close按钮退出。
（16）在数据树中选择Box1，单击工具条中的
图标，定义载荷。
（17）选择Surface Convective Flux作为载荷类型。
（18）输入“750 W/（m2*C）”作为热传导系数。
（19）输入“0℃”作为流动温度。

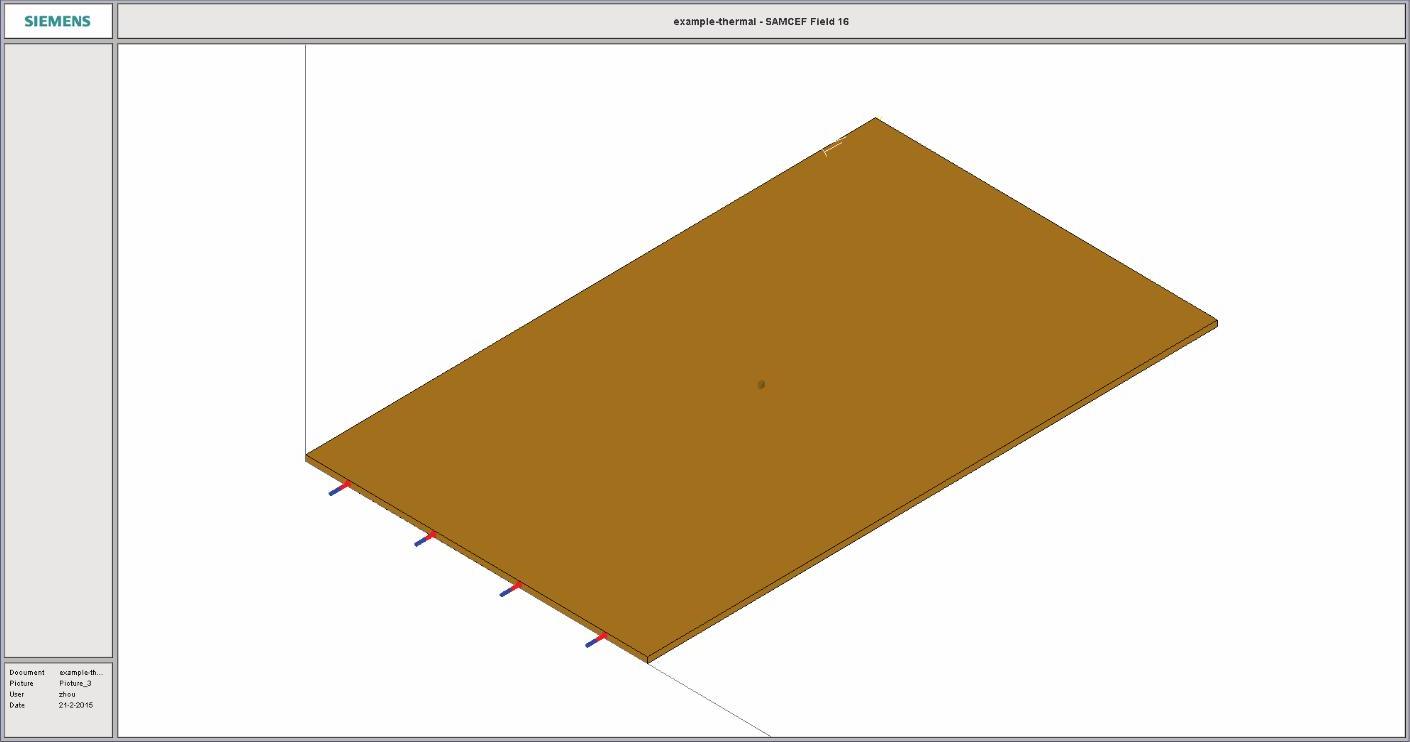

图10-2 Fixed Temperature加载位置
（20）在Placed on文本框后的下拉列表框中选择Face，选择图10-3所示的Surface Convective Flux加载位置。

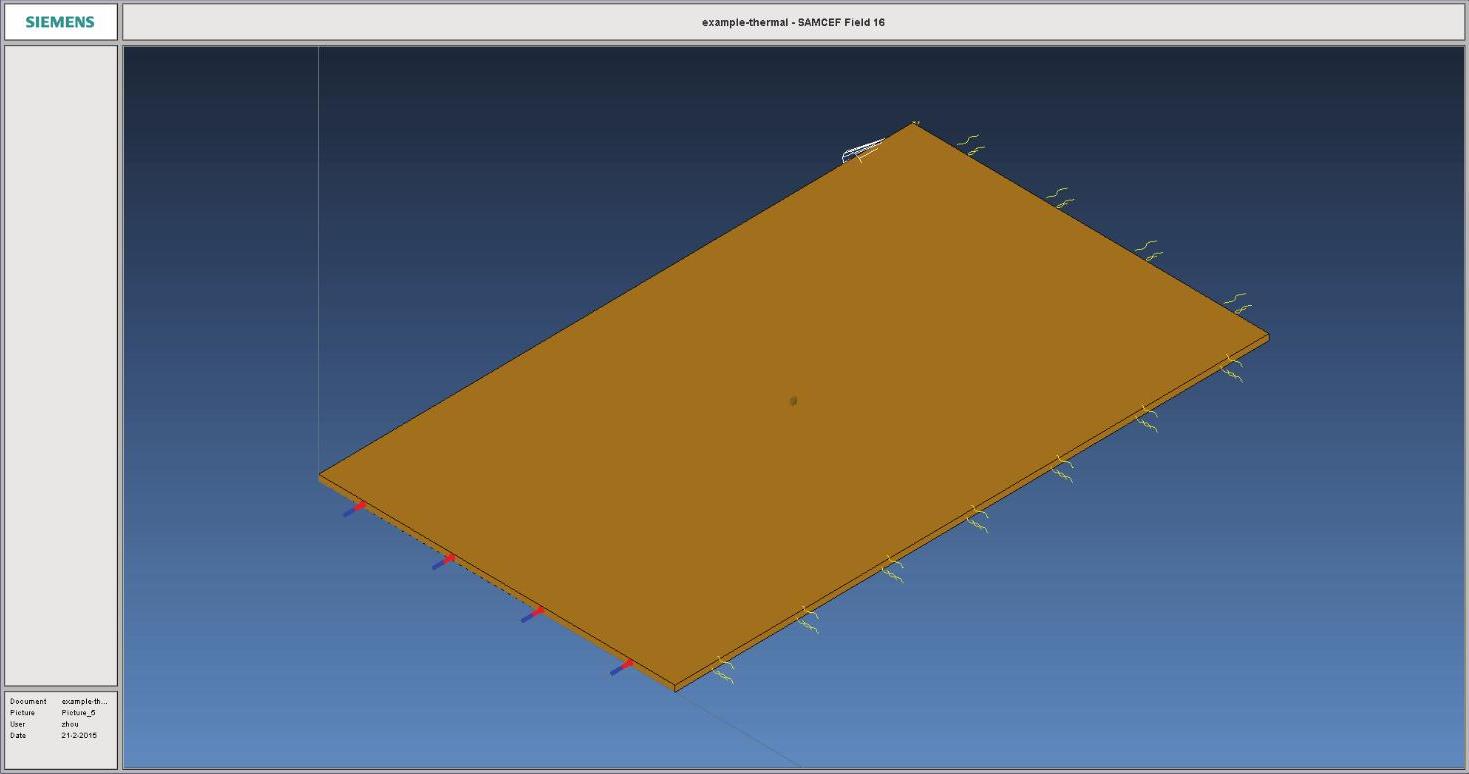

图10-3 Surface Convective Flux加载位置
（21）单击Apply按钮后再单击Close按钮退出。

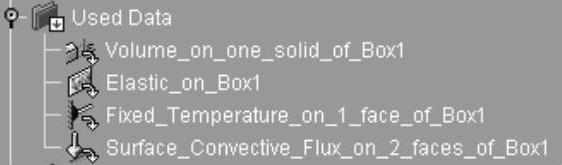

此时，在数据树中可以看到Used Data中有以下内容，如图10-4所示。
图10-4 分析数据中的内容
