12.1.3  定义分析数据

12.1.3 定义分析数据

（1）单击模块图标，进入分析数据模块。

（2）在数据树中按住<Shift>键选择4个部件，单击图标。

（3）在Behavior对话框中，将名称设置为rigid volume on all parts，选择刚性Rigid作为几何属性Behavior。

（4）单击Apply按钮后，再单击Close按钮退出。这里不需要定义阻尼。

（5）同样选择4个部件，单击图标定义材料属性。

（6）将材料的名称设置为steel，将材料设置为弹性Elastic，弹性模量为210000MPa，泊松比为0.3，密度为7800kg/m³。

（7）单击Apply按钮后，再单击Close按钮退出定义。(https://www.daowen.com)

（8）在数据树中选择除Cylinder外的所有部件，单击鼠标右键，在弹出的快捷菜单中选择Hide命令进行隐藏

（9）选择Cylinder后单击图标进行约束。

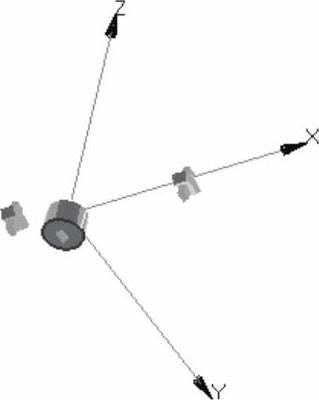

（10）在Constraint对话框中选择Clamp为约束类型，选择Cylinder的下表面作为约束面。对Cylinder的约束如图12-3所示。

（11）单击Apply按钮后再单击Close按钮退出。

图12-3 对Cylinder的约束
