14.8.3  定义分析数据

14.8.3 定义分析数据

（1）单击模块图标，进入分析数据模块。

（2）在数据树中选择turbine后单击图标，设置属性。

（3）在弹出的对话框中设置名称，并将属性设为Flexible。

（4）单击Apply按钮后单击Close按钮退出。

（5）在数据树中选择turbine后单击图标。

（6）在弹出的对话框中设置材料特性。

●设置材料的名称。

●设置材料的类型为Elastic。

●设置材料的弹性模量为210000MPa

●设置材料的泊松比为0.3。

●设置材料的密度为7800kg/m³。

（7）单击OK按钮，退回材料特性对话框，单击Apply按钮后单击Close按钮退出。

（8）在数据树中右击turbine，在弹出的快捷菜单中选择Rotor命令，设置旋转部件。

（9）在弹出的对话框中将Axis定义为Z方向。然后单击Apply按钮，最后单击Close按钮退出。

（10）在数据树中选择turbine，并单击图标定义约束。

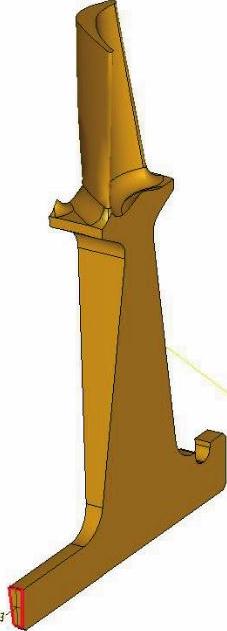

（11）约束的类型设置为clamp，在Placed on后的下拉列表框中选择Face，并选择图14-178中的面，然后单击Apply按钮。

图14-178 约束点面

（12）在数据树中右击turbine，在弹出的快捷菜单中选择Mesh Group命令，添加单元组。

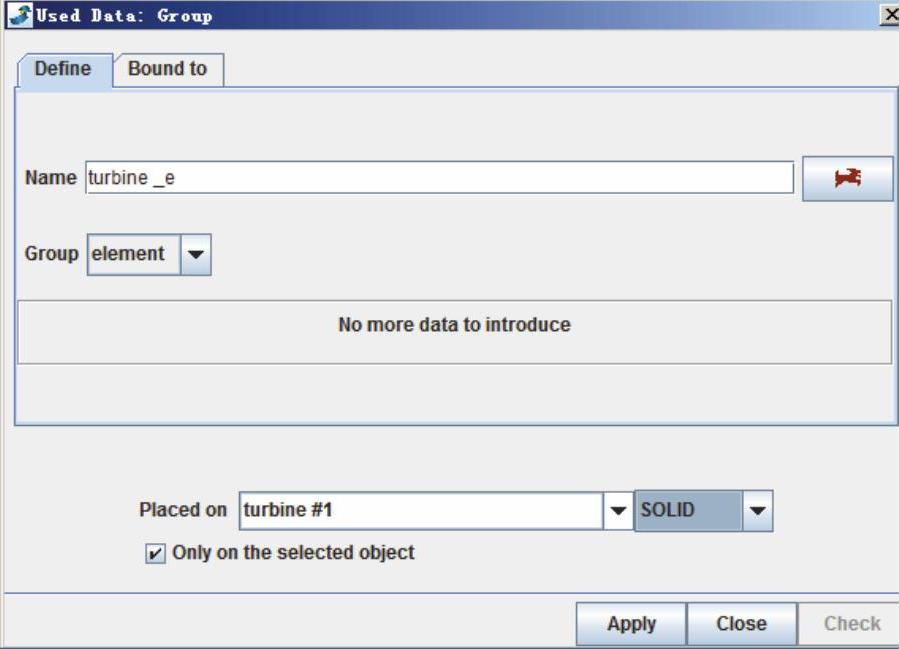

（13）如图14-179所示，在Name文本框中将该组命名为turbine_e。在Group下拉列表框中选择element，在Placed on后面的下拉列表框中选择SOLID，在图形界面中选中几何模型，然后单击Apply按钮，最后单击Close按钮退出。

图14-179 建立单元组
