14.10.3  定义分析数据

14.10.3 定义分析数据

（1）单击模块图标，进入分析数据定义模块。

（2）在数据树中选择twopoles后，单击图标，设置属性。

（3）在弹出的对话框中设置名称，并将属性设为Flexible。

（4）单击Apply按钮后，单击Close按钮退出。

（5）在数据树中选择twopoles后，单击图标，设置材料特性。

（6）在弹出的对话框中设置如下材料特性。

●设置材料的名称。

●设置材料的类型为Elastic。

●设置材料的弹性模量为210000MPa。

●设置材料的泊松比为0.3。

●设置材料的密度为7800kg/m³。

（7）单击OK按钮返回材料特性对话框，单击Apply按钮后，单击Close按钮退出。

（8）在数据树中右击twopoles，在弹出的菜单中选择Rotor命令，设置旋转部件。

（9）在弹出的窗口中将Axis定义为Z方向。然后单击Apply按钮后，单击Close按钮退出。

（10）在数据树选择twopoles，并单击图标定义约束。

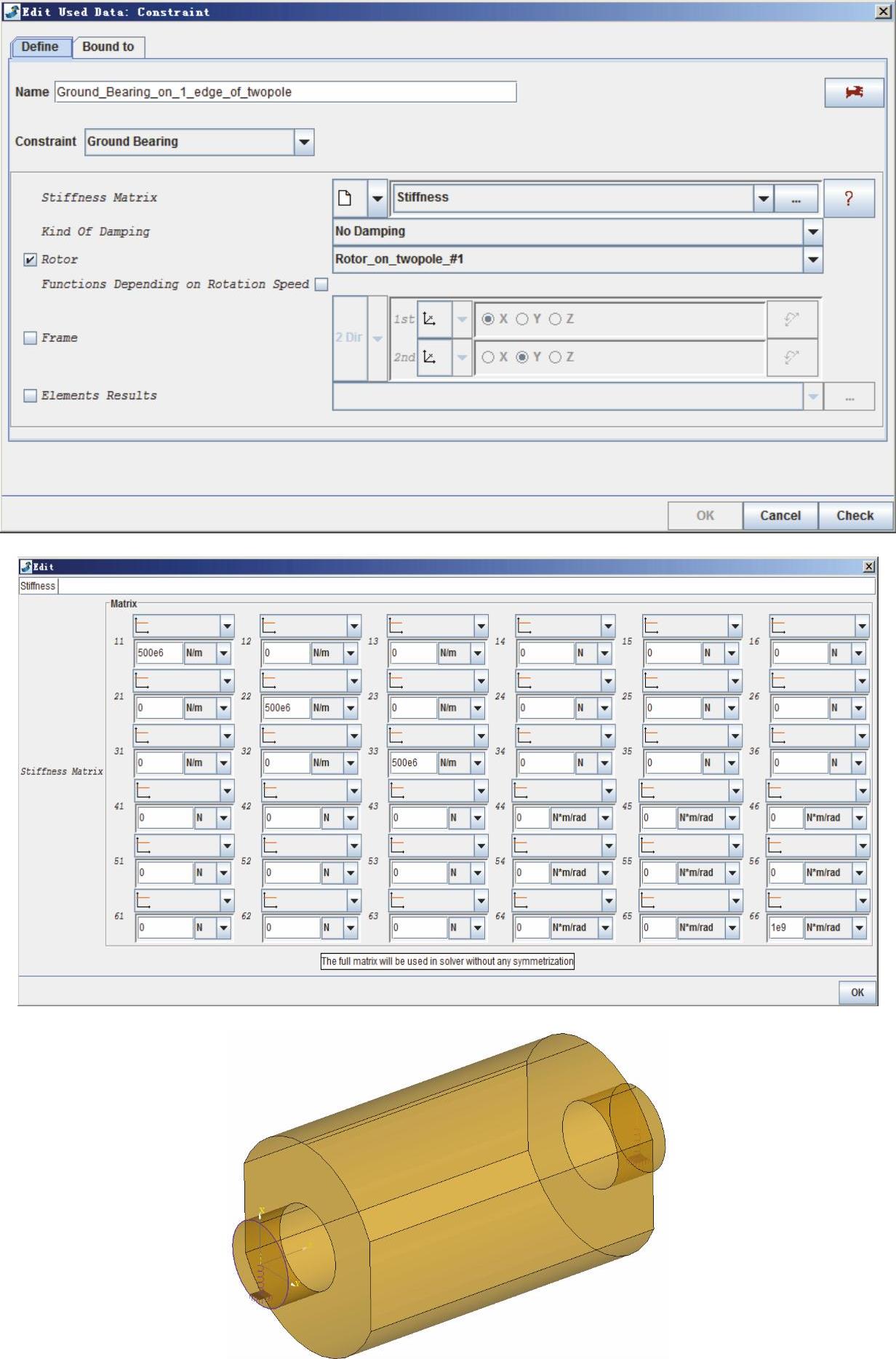

（11）如图14-207所示，约束的类型设为Ground Bearing，定义刚度K₁₁=500e6N/m，K₂₂=500e6N/m，K₃₃=500e6N/m，K₆₆=1e9N*m/rad。选中Rotor复选框，并在后面的下拉列表框中选择之前定义好的旋转部件。在Placed on后的下拉列表框中选择EDGE，并选择图4中的模型一端边界，然后单击Apply按钮；再次选择另一端边界，然后单击Apply按钮，最后单击Close按钮退出。

图14-207 轴承约束

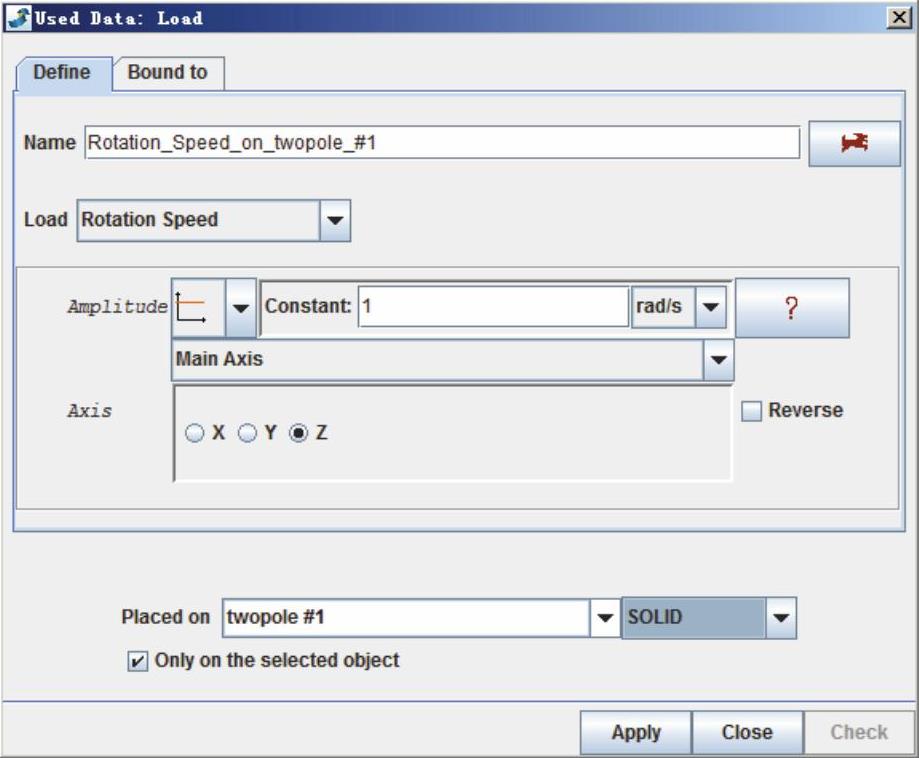

（12）在数据树中右击twopoles，并选择Loacl命令施加载荷。如图14-208所示，在Load下拉列表框中选择加载转速的载荷Rotation Speed，在Amplitude后面设置幅值为1rad/s，转轴定义为Z轴。在Placed on后的下拉列表框中选择SOLID，最后单击Apply按钮，最后单击Close按钮退出。

图14-208 施加载荷
