1.4.7 ViewCube动态观察

ViewCube工具（图1.4.13）直观反映了图形在三维空间内的方向，是模型在二维模型空间或三维视觉样式中处理图形时的一种导航工具。使用ViewCube工具，可以方便地调整模型的视点，使模型在标准视图和等轴测视图间切换。

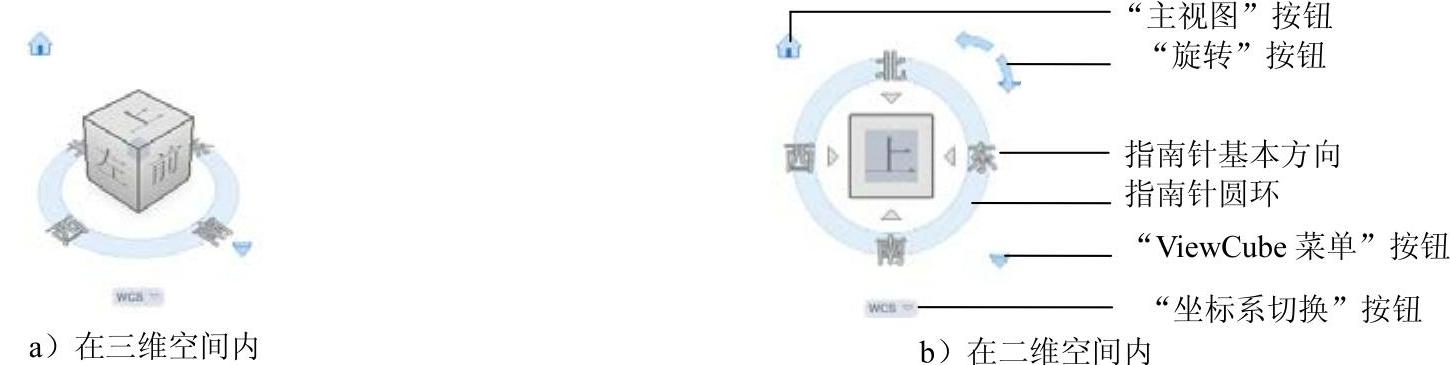

图1.4.13 ViewCube工具

1.ViewCube工具的显示与隐藏

在系统默认状态下，ViewCube工具显示在界面的右上角。当ViewCube工具不显示时，可通过以下几种方法将其显示。

978-7-111-59658-5-Chapter01-115.jpg使用下拉菜单978-7-111-59658-5-Chapter01-116.jpg978-7-111-59658-5-Chapter01-117.jpg978-7-111-59658-5-Chapter01-118.jpg978-7-111-59658-5-Chapter01-119.jpg978-7-111-59658-5-Chapter01-120.jpg978-7-111-59658-5-Chapter01-121.jpg978-7-111-59658-5-Chapter01-122.jpg命令。

978-7-111-59658-5-Chapter01-123.jpg在功能区面板“视图”选项板的“视口工具”区域单击“ViewCube”按钮978-7-111-59658-5-Chapter01-124.jpg。

978-7-111-59658-5-Chapter01-125.jpg在命令行中输入命令NAVVCUBE后按Enter键，在命令行978-7-111-59658-5-Chapter01-126.jpg的提示下输入命令ON并按Enter键（或在命令行中输入命令NAVVCUBEDISPLAY后按Enter键，再输入数值3按Enter键）。

显示ViewCube工具后不处于活动状态，将鼠标移动到其上时，ViewCube工具上的按钮会加亮显示，此时ViewCube工具处于活动状态，可根据需要调整视点。

2.ViewCube工具的菜单及功能

在图1.4.13所示的ViewCube工具中，各按钮功能如下。

978-7-111-59658-5-Chapter01-127.jpg“主视图”按钮：单击该按钮可将模型视点恢复至随模型一起保存的主视图方位，右击该按钮，系统会弹出图1.4.14所示的“ViewCube”菜单。

978-7-111-59658-5-Chapter01-128.jpg“旋转”按钮：分为顺时针和逆时针两个按钮，单击任意按钮，模型可绕当前图形的轴心旋转90°。

978-7-111-59658-5-Chapter01-129.jpg指南针：单击指南针上的基本方向可将模型进行旋转，同时也可以拖动指南针的一个基本方向或拖动指南针圆环使模型绕轴心点以交互方式旋转。

978-7-111-59658-5-Chapter01-130.jpg“ViewCube菜单”按钮：单击该按钮，系统弹出图1.4.14所示的“ViewCube”菜单。使用“ViewCube”菜单可恢复和定义模型的主视图，在视图投影模式之间切换，以及更改交互行为和ViewCube工具的外观。

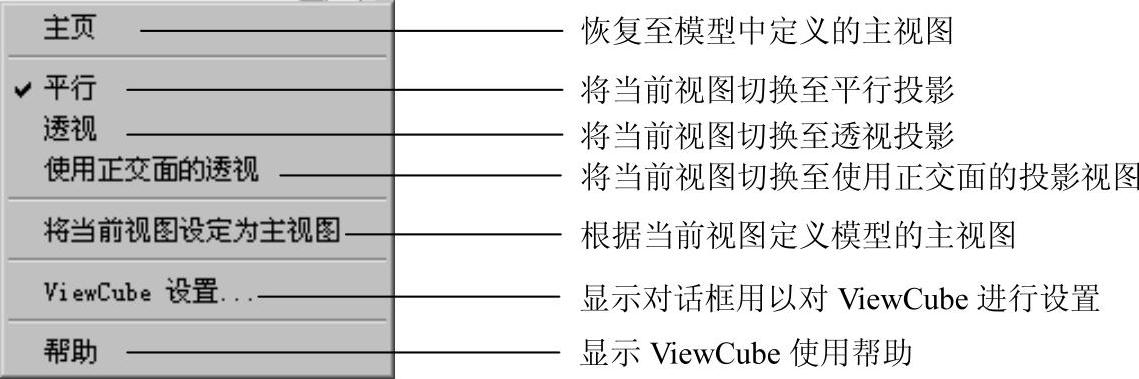

图1.4.14 “ViewCube”菜单

978-7-111-59658-5-Chapter01-132.jpg“坐标系切换”按钮：单击该按钮，在系统弹出的下拉列表中可以快速地切换坐标系或新建坐标系。

3.ViewCube工具的设置

用户可以在“ViewCube设置”对话框中根据不同的需要设置ViewCube的可见性和显示特性以达到ViewCube三维导航的最佳效果。可以使用以下几种方式打开“ViewCube设置”对话框。

978-7-111-59658-5-Chapter01-133.jpg使用下拉菜单978-7-111-59658-5-Chapter01-134.jpg978-7-111-59658-5-Chapter01-135.jpg978-7-111-59658-5-Chapter01-136.jpg978-7-111-59658-5-Chapter01-137.jpg978-7-111-59658-5-Chapter01-138.jpg978-7-111-59658-5-Chapter01-139.jpg978-7-111-59658-5-Chapter01-140.jpg命令。

978-7-111-59658-5-Chapter01-141.jpg右击“主视图”按钮，在系统弹出的“ViewCube”菜单中选择978-7-111-59658-5-Chapter01-142.jpg命令。

978-7-111-59658-5-Chapter01-143.jpg单击“ViewCube菜单”按钮，在系统弹出的“ViewCube”菜单中选择978-7-111-59658-5-Chapter01-144.jpg命令。

“ViewCube设置”对话框中各选项说明如下。

978-7-111-59658-5-Chapter01-145.jpg978-7-111-59658-5-Chapter01-146.jpg下拉列表：在该下拉列表中选择一项可指定ViewCube在屏幕中的位置。

978-7-111-59658-5-Chapter01-147.jpg978-7-111-59658-5-Chapter01-148.jpg选项：用以控制ViewCube的大小显示。

978-7-111-59658-5-Chapter01-149.jpg978-7-111-59658-5-Chapter01-150.jpg选项：指定ViewCube在不活动时显示透明度的百分比。

978-7-111-59658-5-Chapter01-151.jpg978-7-111-59658-5-Chapter01-152.jpg复选框：当选中该复选框时，在ViewCube下方显示UCS按钮，单击该按钮可显示UCS菜单。

978-7-111-59658-5-Chapter01-153.jpg978-7-111-59658-5-Chapter01-154.jpg复选框：若选中此复选框，当通过拖动ViewCube更改视图时将当前视图调整为接近的预设视图。

978-7-111-59658-5-Chapter01-155.jpg978-7-111-59658-5-Chapter01-156.jpg复选框：在选中此复选框的情况下，指定视图更改后强制模型布满当前视口。

978-7-111-59658-5-Chapter01-157.jpg978-7-111-59658-5-Chapter01-158.jpg复选框：当选中此复选框，在切换视图时使用视图转场效果。

978-7-111-59658-5-Chapter01-159.jpg978-7-111-59658-5-Chapter01-160.jpg复选框：当选中此复选框，根据模型当前的UCS或WCS设置ViewCube的方向。

978-7-111-59658-5-Chapter01-161.jpg978-7-111-59658-5-Chapter01-162.jpg复选框：当选中此复选框，保持场景正立；取消选中时将视点倒立。

978-7-111-59658-5-Chapter01-163.jpg978-7-111-59658-5-Chapter01-164.jpg复选框：选中此复选框时在ViewCube的下方显示指南针，反之则不显示。
