3.1.2 直角坐标、极坐标以及坐标点的输入
在AutoCAD中，坐标系的原点（0，0）位于绘图区的左下角，所有的坐标点都和原点有关。在绘图过程中，可以用四种不同形式的坐标来指定点的位置。
1.绝对直角坐标
绝对直角坐标是用当前点与坐标原点在X轴方向和Y轴方向上的距离来表示的，其形式是用逗号分开的两个数字（数字可以使用分数、小数或科学记数等形式表示）。下面以图3.1.1a为例来说明绝对直角坐标的使用方法。
Step1.打开文件D：\AutoCAD2018.1\work\ch03.01\ucs1.dwg。
Step2.选择下拉菜单
命令。
Step3.指定第一点。在命令行中输入点A的坐标值（1，1），然后按Enter键。
Step4.指定第二点。在命令行中输入点B的坐标值（4，3），然后按Enter键。
Step5.指定第三点。在命令行中输入点C的坐标值（7，2），然后按Enter键。
Step6.封闭图形并完成绘制。在命令行
的提示下，输入字母C并按Enter键。命令行中的提示如图3.1.1b所示。
Step7.在绘图区中将图形放大到足够大，检查坐标值的正确性、图形的准确性和封闭性。
注意：在输入坐标时，可将状态栏中的“动态输入”命令关闭，以防止干扰。

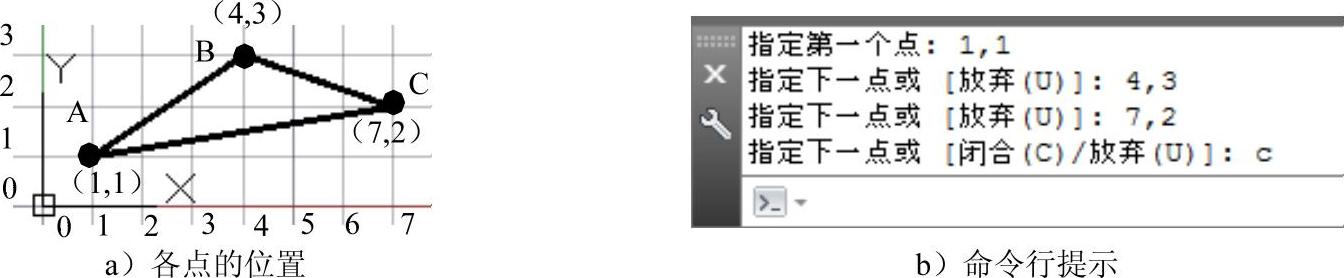

图3.1.1 指定绝对直角坐标
2.相对直角坐标
相对直角坐标使用与前一点的相对位置来定义当前点的位置，其形式是先输入一个@符号，然后输入与前一点在X轴方向和Y轴方向的距离，并用逗号隔开。下面以图3.1.2a所示为例来说明相对直角坐标的使用方法。
Step1.打开文件D：\AutoCAD2018.1\work\ch03.01\ucs2.dwg。
Step2.用相对直角坐标绘制直线。选择下拉菜单
命令；在命令行中输入点A的绝对直角坐标值（1，1）后按Enter键；输入点B的相对直角坐标值（@5，3）后按Enter键；按Enter键结束操作。
说明：将绘图区左下角放大到足够大，可看到绘制的结果。命令行提示如图3.1.2b所示。

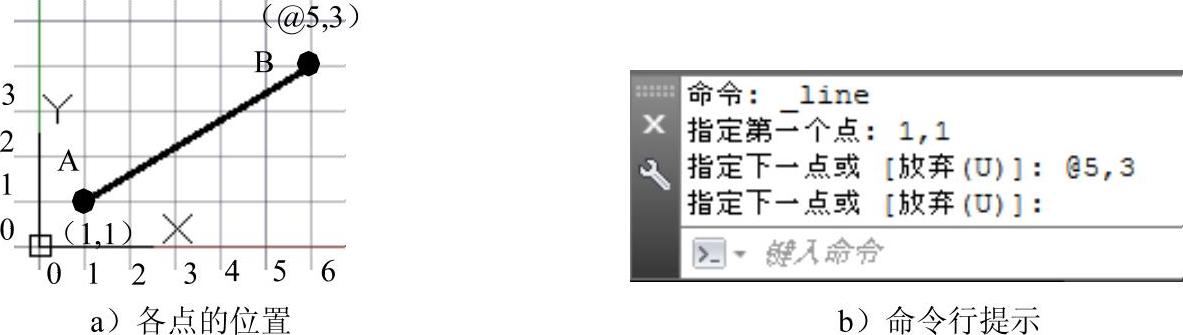

图3.1.2 指定相对直角坐标
3.绝对极坐标
绝对极坐标是用当前点与原点的距离、当前点和原点的连线与X轴的夹角来表示（夹角是指以X轴正方向为0°）。其表示形式是输入一个距离值、一个小于符号和一个角度值。下面以图3.1.3a为例，说明绝对极坐标的使用方法。
Step1.打开文件D：\AutoCAD2018.1\work\ch03.01\ucs3.dwg。
Step2.用绝对极坐标绘制直线。选择下拉菜单
命令；输入点A的绝对极坐标值（2＜45）后按Enter键；输入点B的绝对极坐标值（6＜30）后按Enter键；按Enter键结束操作。命令行提示如图3.1.3b所示。

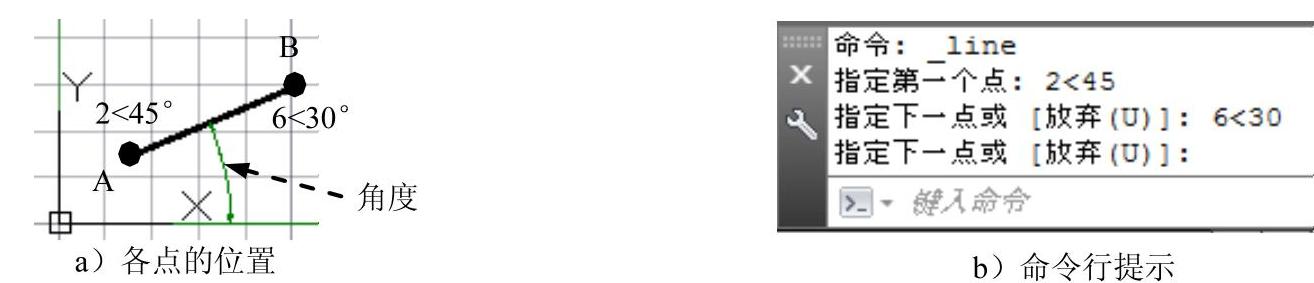

图3.1.3 指定绝对极坐标
4.相对极坐标
相对极坐标是通过指定与前一点的距离和一个角度来定义一点，可通过输入@符号、一个距离值、一个小于符号和角度值来表示。下面以图3.1.4a为例来说明相对极坐标的使用方法。
Step1.打开文件D：\AutoCAD2018.1\work\ch03.01\ucs4.dwg。
Step2.用相对极坐标绘制直线。选择下拉菜单
命令，分别输入A点的绝对极坐标与B、C、D三点的相对极坐标值（3＜45）与（@4＜0）、（@2＜90）、（@4＜180），然后输入字母C，此时在绘图区中可得到封闭的图形。命令行提示如图3.1.4b所示。

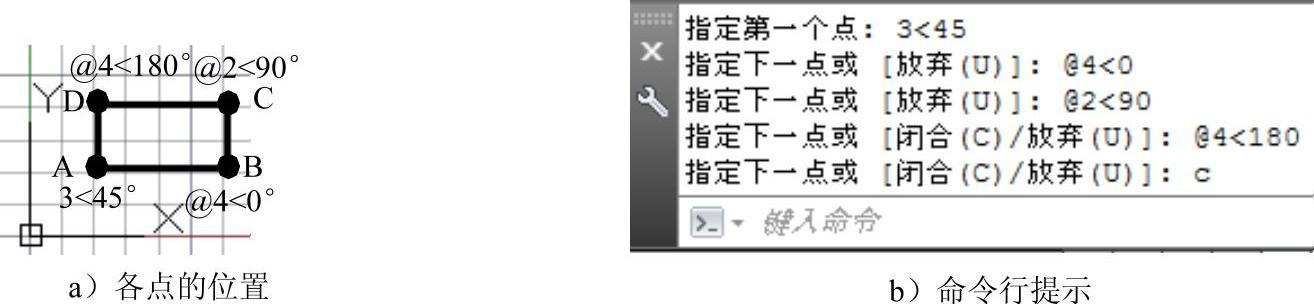

图3.1.4 指定相对极坐标
