8.2.8  设置尺寸公差

8.2.8 设置尺寸公差

在“新建标注样式”对话框中使用选项卡，可以设置是否在尺寸标注中显示公差及设置公差的格式。

在选项组中，可以对主单位的公差进行如下设置。

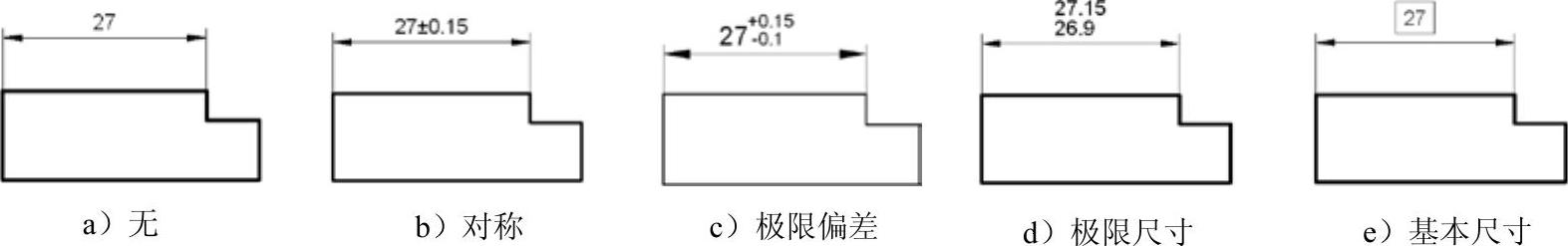

下拉列表：确定以何种方式标注公差，包括“无”“对称”“极限偏差”“极限尺寸”和“基本尺寸”选项（建议使用txt字体），如图8.2.16所示。

图8.2.16 设置公差格式

下拉列表：用于设置公差的精度，即小数点位数。

、文本框：用于设置尺寸的上偏差值、下偏差值。

文本框：用于确定公差文字的高度比例因子，系统将该比例因子与主标注文字高度相乘作为公差文字的高度。

下拉列表：用于控制公差文字相对于尺寸文字的位置，包括“下”“中”和“上”三种方式。

在选项组中，用于设置是否消除公差值的前导和后续零。

在选项组中，可以设置公差的对齐方式（通过值的小数分隔符堆叠偏差值）和（通过值的运算符堆叠偏差值）。

当标注换算单位时，用户可以在选项组中设置换算单位公差的精度和是否消零。
