8.3.9 角度标注
角度标注工具用于标注两条不平行直线间的角度、圆弧包容的角度及部分圆周的角度，也可以标注三个点（一个顶点和两个端点）的角度。在创建一个角度标注后，还可以创建基线尺寸标注或连续尺寸标注。
1.标注两条不平行直线之间的角度（图8.3.10）
Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimangular_a.dwg。
Step2.选择下拉菜单
命令。
说明：还可以输入命令DIMANGULAR后按Enter键。
Step3.在系统
的提示下，选取一条直线。
Step4.在系统
的提示下，选取另一条直线。
Step5.在系统
的提示下，单击一点确定标注弧线的位置，系统按实际测量值标注出角度值。另外，利用
、
以及
选项可以改变标注文字及其方向。注意：此时角的顶点为两条直线的交点。
说明：图中尺寸文字的放置可以通过标注样式进行设置。
2.标注圆弧的包含角（图8.3.11）
Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimangular_b.dwg。
Step2.选择下拉菜单
命令。
Step3.在系统
的提示下，选取要标注的圆弧。
Step4.单击一点确定标注弧线的位置，系统按实际测量值标注出角度值。
说明：此时角的顶点为圆弧的圆心点。
图8.3.10 标注两条不平行直线之间的角度

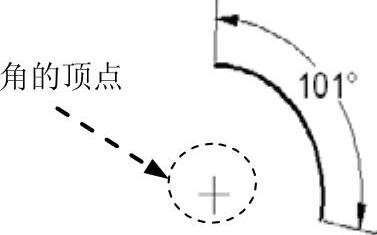

图8.3.11 标注圆弧的包含角
3.标注圆上某段圆弧的包含角（图8.3.12）
Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimangular_c.dwg。
Step2.选择下拉菜单
命令。
Step3.在系统
的提示下，在圆上选取第一端点。
Step4.在系统
的提示下，在圆上选取第二端点。
Step5.单击一点确定标注弧线的位置，系统按实际测量值标注圆上两个端点间的包角。
说明：此时角的顶点为圆的圆心点。
4.根据三个点标注角度（图8.3.13）
Step1.打开文件D：\AutoCAD2018.1\work\ch08.03\dimangular_d.dwg。
Step2.选择下拉菜单
命令。
Step3.在系统
的提示下，按Enter键。
Step4.在系统
的提示下，选取图8.3.13所示的点A作为角的顶点。
Step5.在系统
的提示下，选取图8.3.13所示的点B作为角的第一个端点。

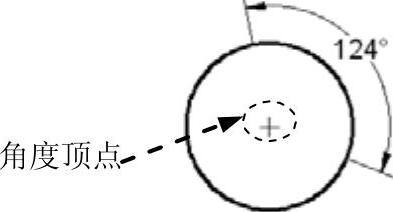

图8.3.12 标注圆上某段圆弧的包含角

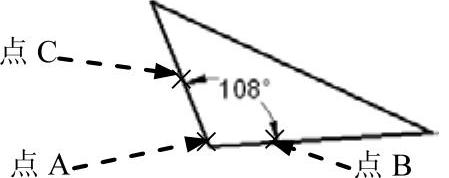

图8.3.13 根据三个点标注角度
Step6.在系统
的提示下，选取图8.3.13所示的点C作为角的第二个端点。
说明：点B和点C为直线上的中点。
Step7.单击一点确定标注弧线的位置，系统按实际测量值标注出三个点间的角度。注意：此时角的顶点为选取的第一点。
注意：在以上的角度标注中，当通过
或
选项重新确定尺寸文字时，只有给新输入的尺寸文字加后缀“%%D”，才能使标注出的角度值有“°”符号，否则没有“°”符号。
