9.2.1 图层管理面板介绍

在AutoCAD软件界面中，有两个与图层有关的面板，它们是图9.2.1所示的“图层”面板和图9.2.2所示的“特性”面板，这两个面板在默认时位于“常用”选项卡内。利用“图层”面板可以方便地进行图层的切换，利用“特性”面板可以方便地管理几何和文本等对象的属性，在本章的后面将结合具体的例子对这两个面板的作用进行进一步的说明。

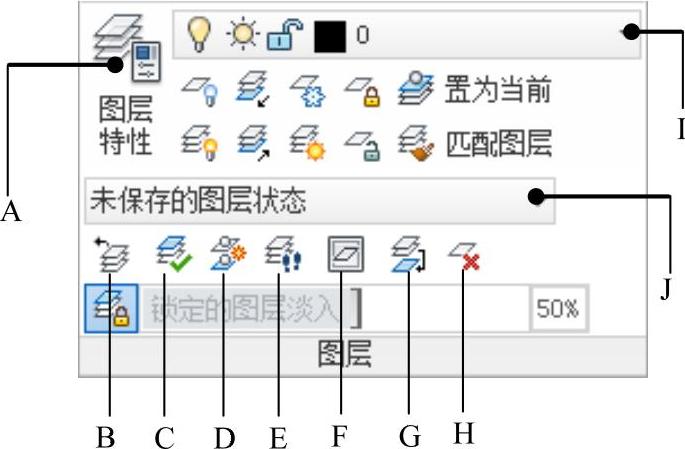

图9.2.1 “图层”面板

图9.2.2 “特性”面板

图9.2.1所示“图层”面板中的各项说明如下。

A：图层特性 B：上一个

C：将对象的图层设为当前图层 D：将一个或多个对象复制到其他图层

E：显示选定图层上的对象，并隐藏所有 F：冻结其他图层上的对象

G：合并 H：删除

I：图层控制 J：选择图层状态

图9.2.2所示“特性”面板中的各项说明如下。

A：选择颜色 B：选择线宽

C：选择线型 D：选择打印颜色

E：设置层或块显示的透明度 F：列表

G：特性匹配
