13.1.2 三维坐标系
三维模型需要在三维坐标系下进行创建，可以使用右手定则来直观地了解AutoCAD如何在三维空间中工作。伸出右手，想象拇指是X轴，食指是Y轴，中指是Z轴。按直角伸开拇指和食指，并让中指垂直于手掌，这三个手指现在正分别指向X、Y和Z的正方向，如图13.1.1所示。还可以使用右手定则确定正的旋转方向，把拇指放到要绕其旋转的轴的正方向，向手掌内弯曲手的中指、无名指和小拇指，这些手指的弯曲方向就是正的旋转方向。
在三维坐标系下，同样可以使用直角坐标或极坐标来定义点。此外，在绘制三维图形时，还可使用柱坐标和球坐标来定义点。
1.直角坐标
当工作于三维空间时，可以使用绝对坐标（相对于坐标系坐标原点）来指定点的X、Y、Z坐标。例如，要指定一个沿X轴正向八个单位、沿Y轴正向六个单位、沿Z轴正向两个单位的点，可以指定坐标值为（8，6，2），也可以使用相对坐标（相对于最后的选择点）来指定坐标。

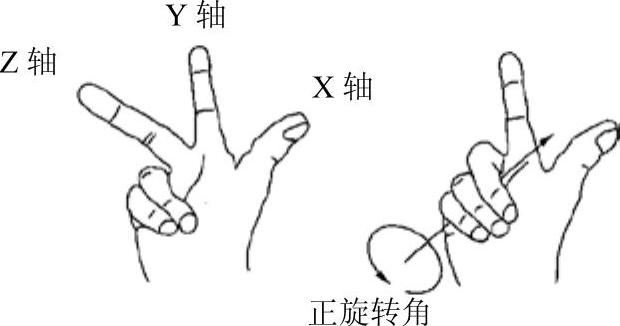

图13.1.1 坐标轴的确定
2.柱坐标
柱坐标是通过定义某点在XY平面中距原点（绝对坐标）或前一点（相对坐标）的距离，在XY平面中与X轴的夹角以及Z坐标值来指定一个点，如图13.1.2所示。举例如下。
绝对柱坐标（20＜45，50）的含义：在XY平面中与原点的距离值为20，在XY平面中与X轴的角度值为45°，Z坐标为50。
相对柱坐标（@20＜45，50）的含义：在XY平面中与前一点的距离值为20，在XY平面中与X轴的角度值为45°，Z坐标为50。
3.球坐标
点的球坐标具有三个参数：它相对于原点（绝对坐标）或前一点（相对坐标）的距离，在XY平面上与X轴的夹角，与XY平面的夹角（图13.1.3）。举例如下。
图13.1.2 柱坐标

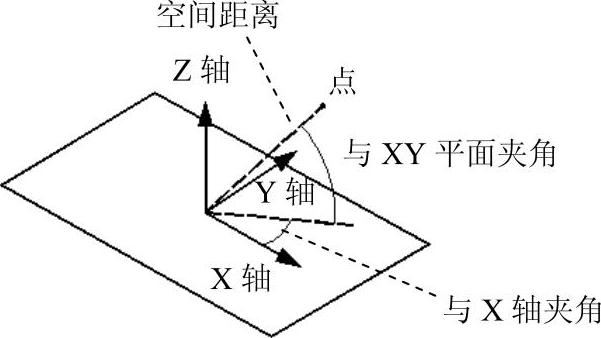

图13.1.3 球坐标
绝对球坐标（20＜45＜50）的含义：相对于原点的距离值为20，在XY平面上与X轴的夹角为45°，与XY平面的夹角为50°。
相对球坐标（@20＜45＜50）的含义：相对于前一点的距离值为20，在XY平面上与X轴的夹角为45°，与XY平面的夹角为50°。
