1.2.4  种类

1.2.4 种类

电位器种类较多，通常可分为普通电位器、微调电位器、带开关电位器和多联电位器等。

1.普通电位器

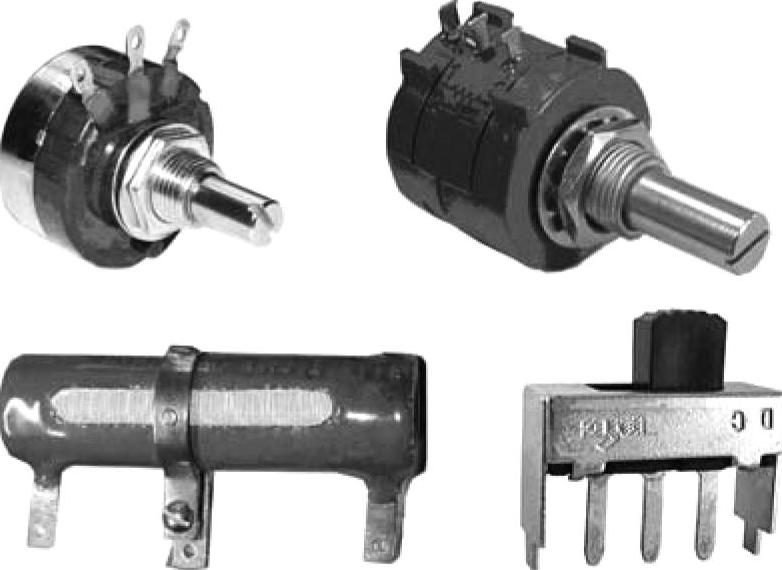

普通电位器一般是指带有调节手柄的电位器，常见的有旋转式电位器和直滑式电位器，如图1-8所示。

图1-8 普通电位器

2.微调电位器

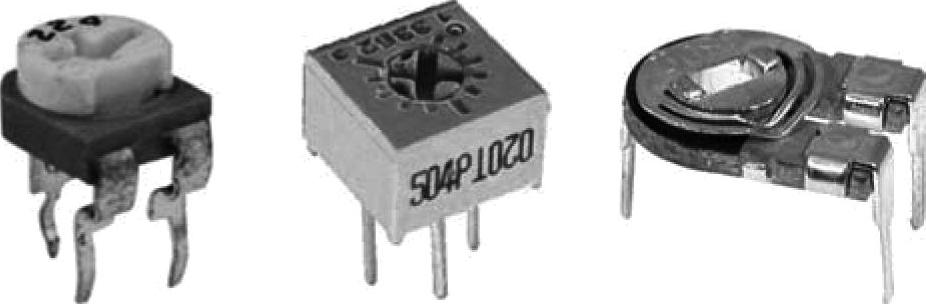

微调电位器又称微调电阻器，通常是指没有调节手柄的电位器，并且不经常调节，如图1-9所示。

图1-9 微调电位器

3.带开关电位器

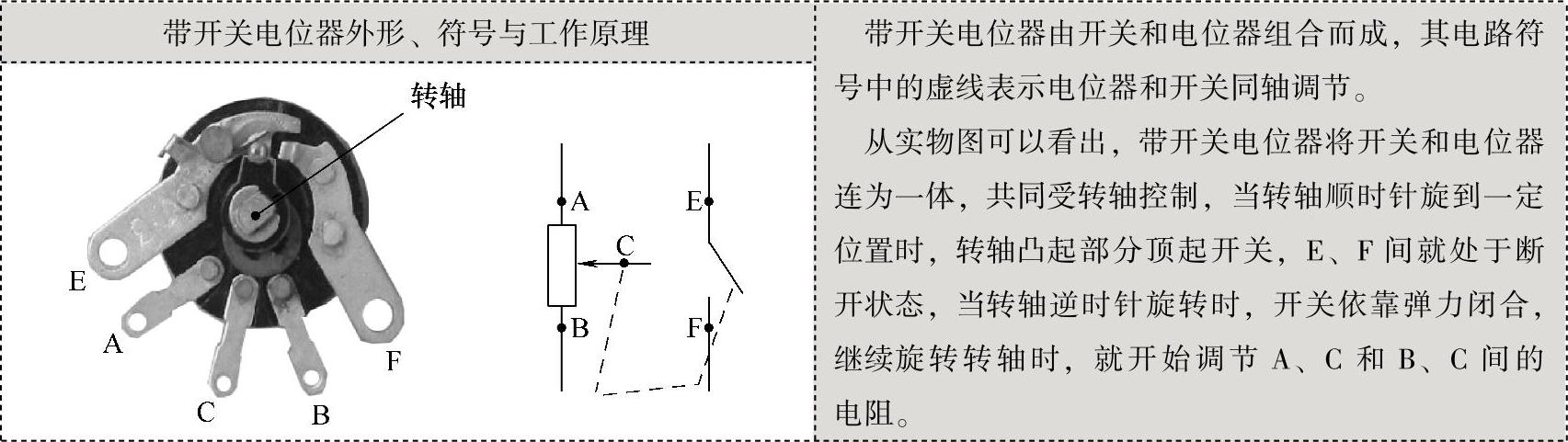

带开关电位器是一种将开关和电位器结合在一起的电位器，收音机中调音量兼做开关机的部件就是带开关电位器。

4.多联电位器

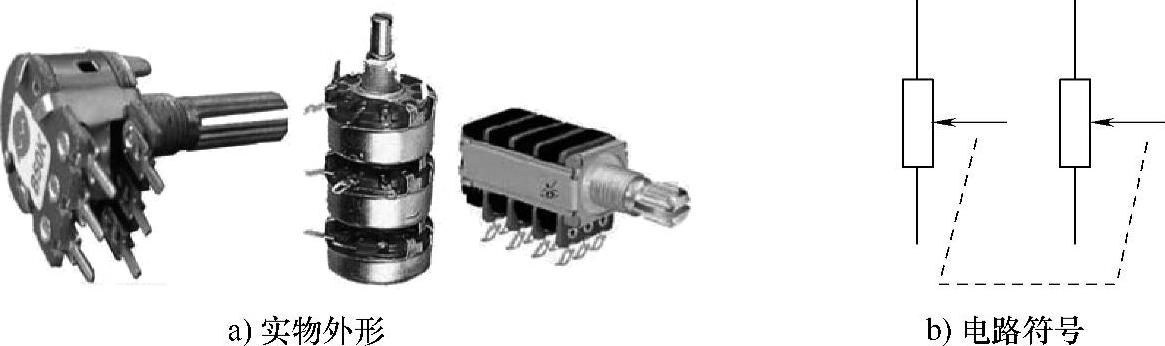

多联电位器是将多个电位器结合在一起同时调节的电位器。常见的多联电位器实物外形如图1-10a所示，从左至右依次是双联电位器、三联电位器和四联电位器，图1-10b为双联电位器的电路符号。

图1-10 多联电位器
