4.1.3  整流二极管与整流桥

4.1.3 整流二极管与整流桥

1.整流二极管

整流二极管的功能是将交流电转换成直流电。

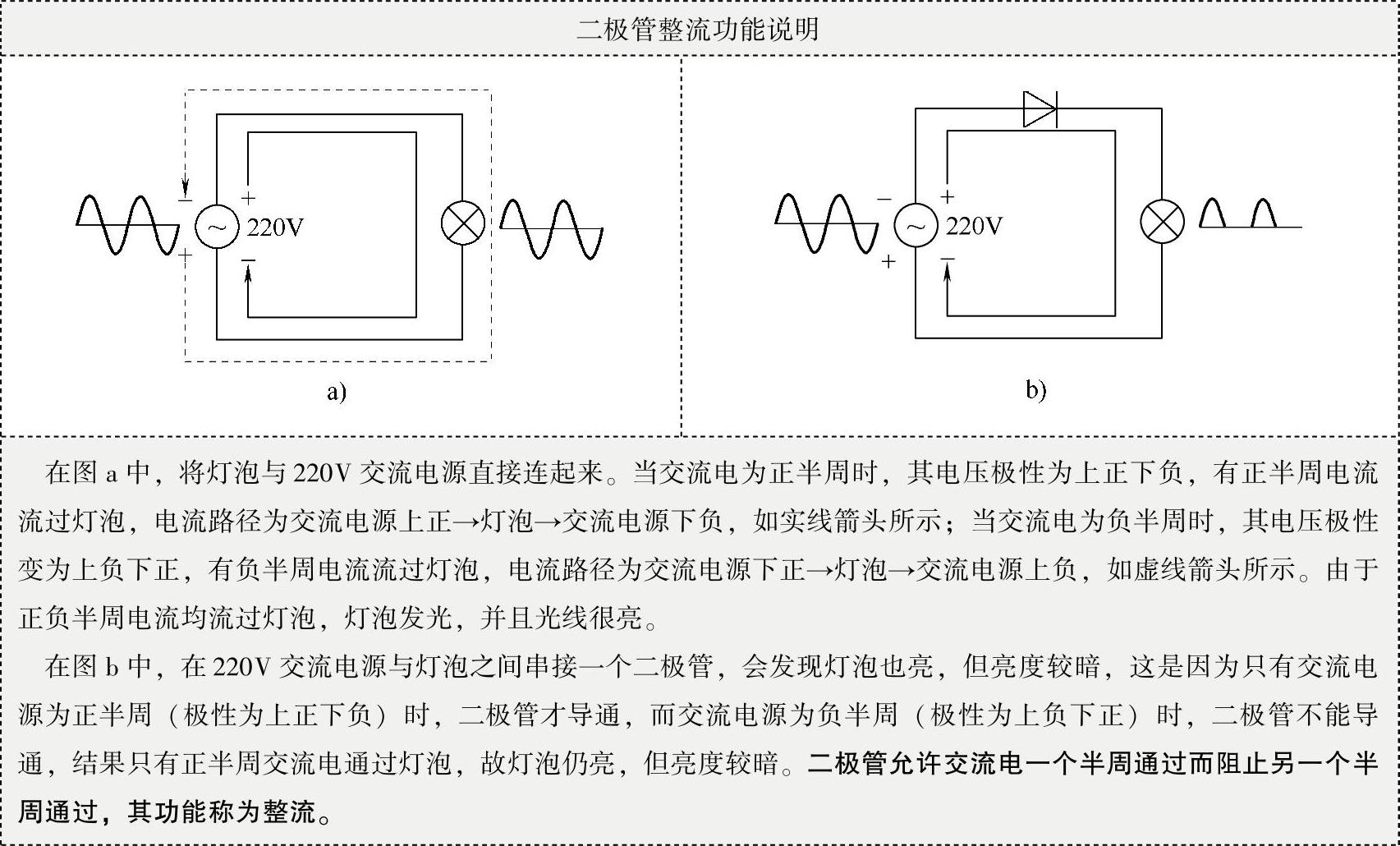

用于整流功能的二极管要求最大整流电流和最高反向工作电压满足电路要求，如上图b中的整流二极管在交流电源负半周时截止，它两端最高要承受2202V以上的电压，如果选用的二极管最高反向工作电压低于该值，二极管会被反向击穿。

表4-1列出了一些常用整流二极管的主要参数。

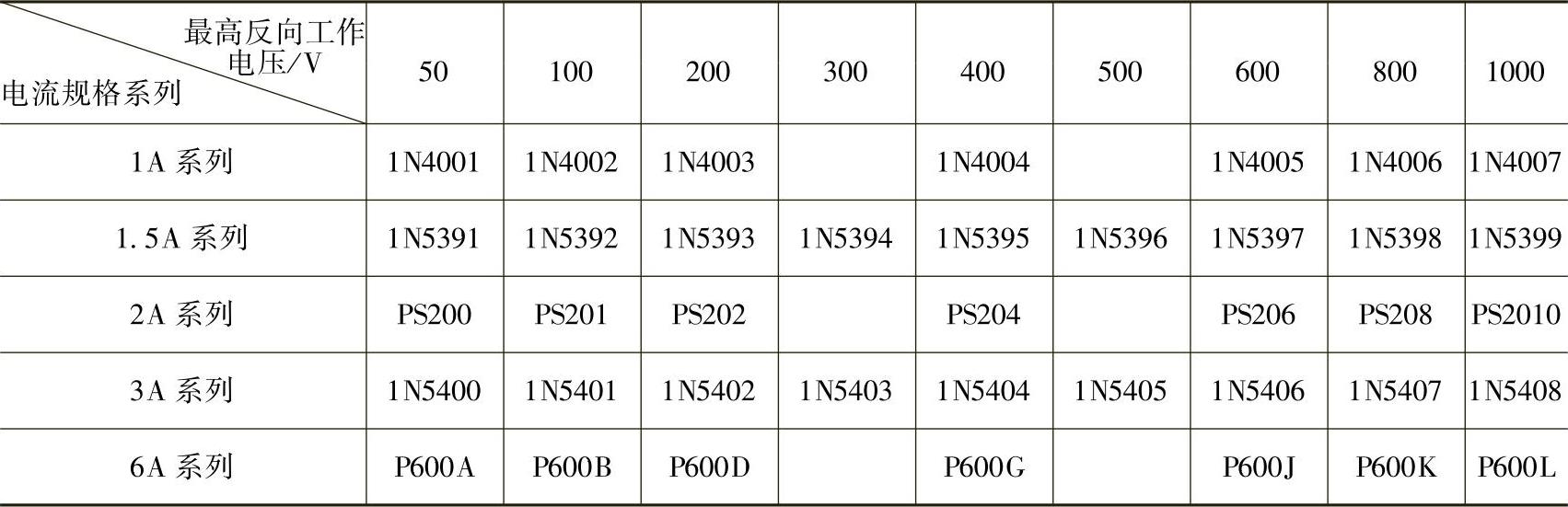

表4-1 常用整流二极管的主要参数

2.整流桥

整流桥又称整流桥堆，它内部含有多个整流二极管，整流桥有半桥和全桥之分。

（1）整流半桥

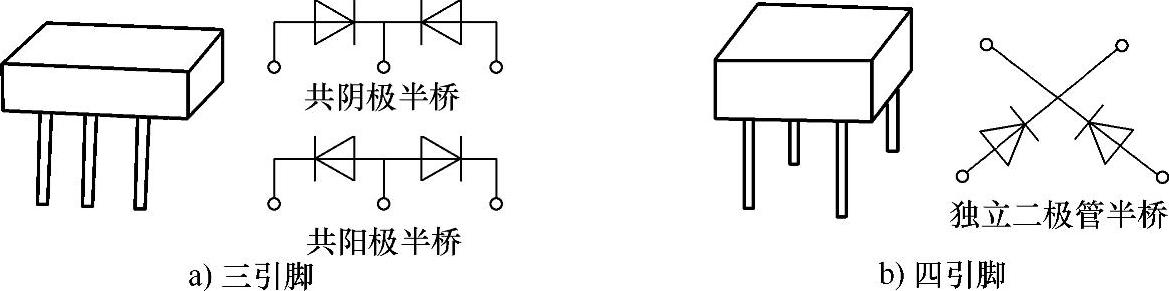

整流半桥内部有两个二极管，根据二极管连接方式不同，可分为共阴极半桥、共阳极半桥和独立二极管半桥，共阴极半桥、共阳极半桥有三个引脚，而独立二极管半桥有四个引脚，如图4-3所示。

图4-3 整流半桥

在检测三引脚整流半桥类型时，万用表拨至R×1k挡，测量任意两引脚之间的阻值，当出现阻值小时，黑表笔接的为一个二极管正极，红表笔接的为该二极管的负极，然后黑表笔不动，红表笔接余下的引脚，如果测得阻值也很小，则所测整流半桥的为共阳极，黑表笔接的为公共极，如果测得阻值为无穷大，则所测整流半桥的为共阴极，红表笔先前接的引脚为公共极。

（2）整流全桥

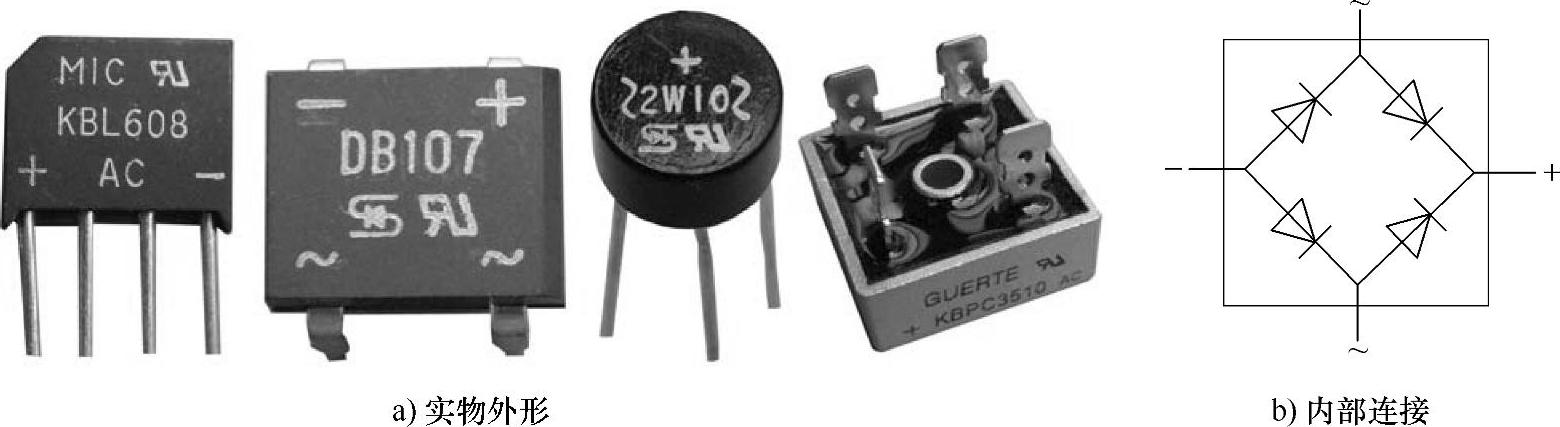

整流全桥内部有四个整流二极管，其外形与内部连接如图4-4所示。整流全桥有四个引脚，标有“～”两个引脚为交流电压输入端，标有“+”和“-”分别为直流电压“+”和“-”输出端。

图4-4 整流全桥的实物外形与内部连接
